. РАЗРАБОТКА АЛГОРИТМОВ И ТЕХНОЛОГИЙ РАСЧЕТА СЕБЕСТОИМОСТИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

.1 Функциональное моделирование

Модель IDEF0 - это блок, который отображает некоторую бизнес-функцию. Четыре стороны блока имеют разную роль: левая сторона имеет значение «входа», правая - «выхода», верхняя - «управления», нижняя - «механизма».модель «Автоматизированная система расчета себестоимости и длительности разработки ПО» представлена на рисунке 2.1.

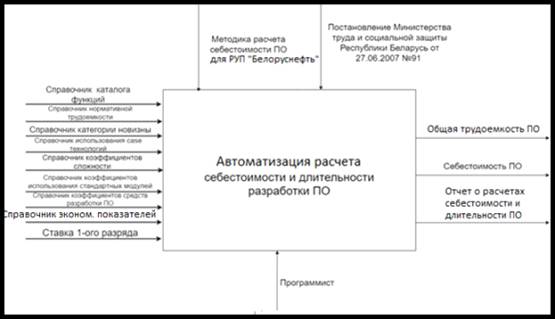

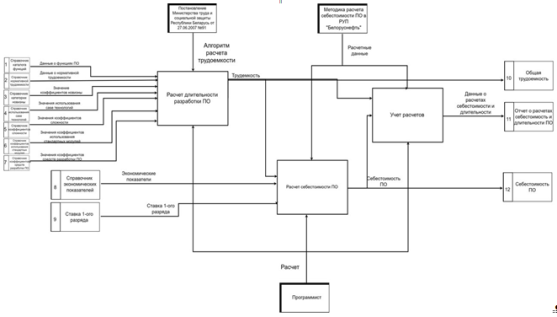

Рисунок 2.1 - IDEF0 модель «Автоматизация расчета себестоимости и длительности разработки ПО»

Входными параметрами данной модели являются справочники:

а) каталог функций;

б) нормативная трудоемкость;

в) категория новизны;

г) использования case технологий;

д) коэффициент сложности;

е) коэффициент использования стандартных модулей;

ж) коэффициент средств разработки ПО;

з) экономические показатели;

и) ставка 1-ого разряда.

Процесс разработки осуществляется на основе методик расчета программного обеспечения и постановлении Министерства труда и социальной защиты Республики Беларусь от 27.06.2007 №91. Механизмом управления расчетами является программист. В результате произведенных расчетов выходными параметрами являются:

а) общая трудоемкость ПО;

б) себестоимость ПО;

в) отчет о расчетах себестоимости и длительности ПО;

Проведем декомпозицию контекстной диаграммы на три блока, описав последовательность расчета себестоимости ПО:

а) расчет длительности;

б) расчет затрат на разработку ПО;

в) расчет себестоимости ПО.

В приложении А представлена диаграмма декомпозиции IDEF0.

Первоначально осуществляется расчет длительности разработки ПО на основании постановления Министерства труда и социальной защиты от 27.06.2007 №91. Расчет производится исходя из данных поступивших на расчет.

Затем производиться расчет затрат на разработку ПО на основании методики расчета себестоимости ПО для РУП «Белоруснефть». Расчет производиться исходя из данных полученных из справочника и трудоемкости полученной в результате расчета длительности. После чего данные о трудоемкости и затраты на разработку поступают на расчет себестоимости ПО.

На DFD диаграмме выделено 3 блока основных функций:

а) расчет длительности разработки ПО;

б) расчет себестоимости ПО;

в) Учет расчетов.

В блок «Расчет длительности разработки ПО» передаются следующие параметры:

а) данные о функциях ПО;

б) данные о нормативной трудоемкости;

в) значения коэффициентов новизны;

г) значения использования case технологий;

д) значения коэффициентов сложности;

е) значения коэффициентов использования стандартных модулей;

ж) значения коэффициентов средств разработки ПО.

Выходным параметром является трудоемкость и общая трудоемкость ПО.

Входными параметрами для блока «Расчет себестоимости ПО» является трудоемкость, экономические показатели, ставка 1-ого разряда. В результате чего формируется себестоимость ПО. На выходе получается рассчитанная себестоимость ПО.

Блок «Учет расчетов» формируется исходя из трудоемкости и себестоимости ПО. В результате учета расчетов формируется отчет о расчетах себестоимости и длительности ПО.диаграмма «Автоматизация расчете себестоимости и длительности разработки ПО» представлена в приложении Б.

Функциональная модель описывает вычисления в системе. Она показывает, каким образом выходные данные вычисляются по входным данным, не рассматривая порядок и способ реализации вычислений. Функциональная модель состоит из набора диаграмм потока данных, которые показывают потоки значений от внешних входов через операции и внутренние хранилища данных к внешним выходам. Функциональная модель описывает смысл операций объектной модели и действий динамической модели, а также ограничения на объектную модель [6].

Функциональная схема работы автоматизации расчета себестоимости и длительности разработки ПО представлена в приложении В.

.2 Алгоритм расчета себестоимости и длительности ПО

Расчет себестоимости и длительности разработки начинается с расчета трудоемкости ПО. Для этого необходимо определить функции, которые выполняет программа. Общий объем ПО определяется исходя из количества и объема функций, реализуемых программой, по каталогу функций ПО который содержится в «Постановлении Министерства труда и социальной защиты Республики Беларусь от 27.06.2007 №91» [7].

Пример перечня и объема функций ПО представлена в таблице 2.1.

Таблица 2.1 - Перечень и объем функций ПО

Код функции	Наименование(содержание) функции	Объем функции строк исходного кода(LOC)
		по каталогу Vi	уточненный Vуi
1	2	3	4
101	Организация ввода информации	150	15
107	Организация ввода / вывода информации в интерактивном режиме	320	32
109	Управление вводом / выводом	2400	240
301	Формирование последовательного файла	780	78
303	Обработка файлов	1100	110
305	Формирование файла	2460	246
403	Формирование служебных таблиц	1070	107
506	Обработка ошибочных и сбойных ситуаций	1720	172
507	Обеспечение интерфейса между компонентами	1820	182
707	Графический вывод результатов	590	59
	Итого	12410	1241

Объем функции строк исходного кода по каталогу уменьшается. В результате чего получается уточненный объем строк (далее - V_у), который рассчитывается по формуле (2.1).

(2.1)

где V_yi - уточненный объем отдельной функции ПО в строках исходного.

После чего анализируются характеристики программного продукта. И исходя из выбранной характеристики программному продукту присваивается категория сложности (первая, вторая, третья).

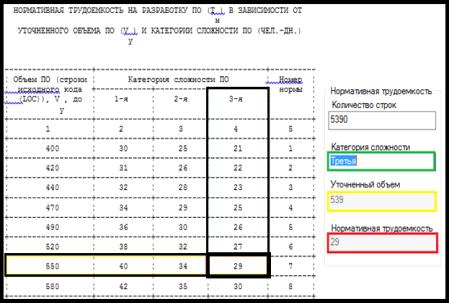

Исходя из уточненного объема и категории сложности вычисляется нормативная трудоемкость (далее - Т_н).

Так же для расчета трудоемкости учитываются следующие коэффициенты:

а) коэффициент повышения сложности ПО (далее - К_с);

б) коэффициент, учитывающий новизну ПО (далее - К_н);

в) коэффициент учитывающий степень использования стандартных модулей (далее - К_т);

г) коэффициент, учитывающий средства разработки ПО (далее - К_ур);

Трудоемкость на стадиях:

д) техническое задание (далее - ТЗ) определяется по формуле (2.2);

е) эскизный проект (далее - ЭП) определяется по формуле (2.3);

ж) технический проект (далее - ТП) определяется по формуле 2.4;

з) рабочий проект (далее - РП) определяется по формуле 2.5;

и) ввод в действие (далее - ВН) определяется по формуле 2.6.

Т_утз = Т_н* K_тз* K_с* K_н * K_ур; (2.2)

Т_уэп = Т_н * K_эп * K_с * K_н * K_ур; (2.3)

Т_утп= Т_н * K_тп * K_с * K_н * K_ур; (2.4)

Т_урп = Т_н * K_рп * K_с * K_н * K_т * K_ур; (2.5)

Т_увн = Т_н * K_вн * K_с * K_н * K_ур, (2.6)

где К_тз, К_эп, К_тп, К_рп, К_вн - значения коэффициентов удельных весов трудоемкости стадий разработки в общей трудоемкости ПО.

Результаты расчетов по определению нормативной и скорректированной трудоемкости ПО, по стадиям разработки записываются в таблицу.

С учетом расчетов общей трудоемкости необходимо рассчитать затраты на разработку программного продукта.

В состав затрат на разработку программного продукта входят следующие статьи расходов:

к) затраты труда на создание программного продукта;

л) затраты на машинное время;

м) затраты на материалы;

н) затраты на энергию, на использование каналов связи.

Стоимость потребляемой энергии выражается в рублях. Её можно определить в соответствии с данными из таблицы 2.3 по формуле (2.7):

, (2.7)

где К_вр- коэффициент, учитывающий использование по времени;

К_с- коэффициент, учитывающий потери в сети.

Сумма амортизационных отчислений рассчитывается по данным таблицы 2.3. По формуле (2.8) линейным способом, принятым на предприятии.

С_АОГ = БК*Н_ао/100+(S_рм*С_пл*Н_аоп/100). (2.8)

где БК - балансовая стоимость компьютера;

Н_ао - норма амортизации для оборудования;

S_рм - площадь на 1 рабочее место;

С_пл - стоимость 1м² производственной площади;

Н_апл - норма амортизации для зданий.

Сумма амортизационных отчислений за период разработки ПО рассчитывается по данным формулы вычислений С_АОГ по формуле (2.9):

С_АО= С_АОГ/FK*Общая трудоемкость, (2.9)

где С_АОГ- сумма амортизационных отчислений;

FK - полезный фонд времени работы компьютера за год.

Расчеты годовых отчислений в резервный денежный фонд производятся на основе балансовой стоимости оборудования по формуле (2.10):

З_рг = БК * РО / 100, (2.10)

где БК - балансовая стоимость компьютера;

РО - отчисления на текущий ремонт оборудования (в % от балансовой стоимости).

Тогда отчисления за период разработки вычисляются по формуле (2.11).

З_р = Зрг / 304 * Кфод, (2.11)

где Зрг - расчеты годовых отчислений в резервный денежный фонд;

Кфод - количество фактически отработанных дней.

Таким образом, затраты на машинное время при создании программного обеспечения рассчитываются по формуле (2.12).

З_МВ =Сэл + Сао + Зр, (2.12)

где Сэл - стоимость потребляемой электроэнергии;

Сао - Сумма амортизационных отчислений за период разработки ПО;

Зр - отчисления в фонд за период разработки.

Далее необходимо рассчитать расходы на оплату труда с отчислениями (далее - З_ТР). З_ТР рассчитывается по формуле (2.13).

(2.13)

где ЗП_ОСН - основная заработная плата разработчиков, руб.;

ЗП_ДОП - дополнительная заработная плата разработчиков, руб.;

ОЗП - сумма отчислений от заработной платы, предусмотренных законодательством, руб.

Расходы на оплату труда рассчитываются согласно единой тарифной сетке (ЕТС) согласно тарифному разряду разработчика по формуле (2.14) [8]:

(2.14)

где ТС₁ - тарифная ставка работника первого квалификационного разряда;

K_n - тарифный коэффициент, соответствующий n-му квалификационному разряду ЕТС.

Оклад за месяц рассчитывается по формуле (2.15).

(2.15)

где Ст - ставка n-ого разряда.

Исходя из общей трудоемкости разработки ПО, основная заработная плата разработчика рассчитывается по формуле (2.16):

(2.16)

где Кфод- количество фактически отработанных дней;

Окл - оклад за месяц.

Дополнительная заработная плата разработчиков (далее - ЗП_ДОП) включает выплаты, предусмотренные законодательством о труде и определяется по нормативу в процентах к основной заработной плате. Для расчета необходимо ввести размер повышения заработной платы в процентах. Дополнительная заработная плата рассчитывается по формуле (2.17).

(2.17)

где ЗПосн - основная заработная плата;

разм% - процент повышения заработной платы;

Отчисления от заработной платы, предусмотренные законодательством, включают:

а) обязательные страховые взносы в бюджет фонда социальной защиты населения Республики Беларусь - 34%;

б) обязательное страхование от несчастных случаев на производстве и профессиональных заболеваний - 1%.

Отчисления от заработной платы рассчитываются по формуле (2.18):

(2.18)

где ЗП_ОСН - основная заработная плата;

ЗПдоп - дополнительная заработная плата.

В результате расходы на оплату труда разработчика при создании программного продукта вычисляются по формуле (2.19):

(2.19)

где ЗПосн - основная заработная плата;

ЗПдоп - дополнительная заработная плата;

ОЗП - отчисления из заработной платы.

Статья затрат «Накладные расходы» водятся в размере процентов от основной заработной платы. И вычисляются по формуле (2.20).

Накладные расходы = ЗПосн * разм%, (2.20)

где ЗПосн - основная заработная плата;

разм% - рамер введенных процентов на накладные расходы.

Таким образом, полная себестоимость разработанного программного продукта рассчитывается по формуле (2.21).

С/С = Змв + Расходы на оплату труда + Накладные раходы, (2.21)

где Змв - стоимость машинного времени.

.3 Системные требования

Системные требования - это описание примерных характеристик, которым должен соответствовать компьютер <https://ru.wikipedia.org/wiki/%D0%9A%D0%BE%D0%BC%D0%BF%D1%8C%D1%8E%D1%82%D0%B5%D1%80> для того, чтобы на нём могло использоваться какое-либо определённое программное обеспечение <https://ru.wikipedia.org/wiki/%D0%9F%D1%80%D0%BE%D0%B3%D1%80%D0%B0%D0%BC%D0%BC%D0%BD%D0%BE%D0%B5_%D0%BE%D0%B1%D0%B5%D1%81%D0%BF%D0%B5%D1%87%D0%B5%D0%BD%D0%B8%D0%B5>.

Для некоторого ПО различают минимальные и рекомендуемые системные требования:

Минимальные системные требования - это набор условий, необходимых для возможности запуска и работы программного продукта.

Рекомендуемые системные требования - набор характеристик, подразумевающих оптимальную работу большей части возможностей продукта.

Персональный компьютер, на который будет устанавливаться данное программное обеспечение должен соответствовать следующим минимальным системным требованиям:

а) процессор с тактовой частотой 1ГГц или более;

б) ОЗУ объемом 1 или более ГБ;

в) не менее 100 мб на жестком диске;

г) операционная система Windows XP или более новая версия;

д) пакет .NET Framework 4.0 и выше;

е) монитор;

ж) клавиатура, мышь.

Выводы: в данном разделе были разработаны IDEF0 и DFD диаграммы, функциональная модель ПО, описан алгоритм расчета себестоимости и длительности разработки ПО.

3. ОПИСАНИЕ ТЕХНОЛОГИИ РАЗРАБОТКИ АВТОМАТИЗИРОВАННОЙ СИСТЕМЫ РАСЧЕТА СЕБЕСТОИМОСТИ И ДЛИТЕЛЬНОСТИ РАЗРАБОТКИ ПО

.1 Состав и организация информационного обеспечения автоматизированной системы

База данных - совокупность данных, хранимых в соответствии со схемой данных, манипулирование которыми выполняют в соответствии с правилами средств моделирования данных.

Реляционная база данных - это совокупность отношений, содержащих всю информацию, которая должна храниться в БД. Однако пользователи могут воспринимать такую базу данных как совокупность таблиц.

Схема данных наглядно отображает таблицы и связи между ними, а также обеспечивает использование связей при обработке данных. В схеме данных устанавливаются параметры обеспечения целостности связей в базе данных.

База данных содержит 11 таблиц, которые имеют между собой связь 1 ко многим. База данных приведена к третьей нормальной форме. Схема базы данных, а так же схема алгоритма работы программы представлена в графической части.

Таблица «Значения коэффициентов с CASE» - предназначена для хранения коэффициентов для различных категорий новизны для ПО разработанного с применением case-технологиями. Состав таблицы и описание полей представлены в таблице 3.1.

Таблица 3.1 - Атрибуты таблицы «Значения коэффициентов с CASE»

Название поля	Тип поля	Описание
Код_значения_case	Счетчик	Номер коэфициента
Категория_новизны	Короткий текст	Категория новизны ПО
Ктз_Кэп_Ктп	Короткий текст	Сумма коэффициентов на стадии ТЗ, ЭП, ТП
Крп	Короткий текст	Коэффициент на стадии РП
Квн	Короткий текст	Коэффициент на стадии РП

Таблица «Значения коэффициентов без CASE» - предназначена для хранения коэффициентов для различных категорий новизны для ПО разработанного без применения case-технологиями. Состав таблицы и описание полей представлены в таблице 3.2.

Таблица 3.2 - Атрибуты таблицы

«Значения коэффициентов без CASE»

Название поля	Тип поля	Описание
Код_значения	Счетчик	Номер коэфициента
Категория_новизны	Категория новизны ПО
Ктз	Короткий текст	Коэффициент на стадии ТЗ
Кэп	Короткий текст	Коэффициент на стадии ЭП
Ктп	Короткий текст	Коэффициент на стадии ТП
Крп	Короткий текст	Коэффициент на стадии РП
Квн	Короткий текст	Коэффициент на стадии ВН

Таблица «Каталог функций» - предназначена для хранения функций и их объема для различных языков программирования. Состав таблицы и описание полей представлены в таблице 3.3.

Таблица 3.3 - Атрибуты таблицы «Каталог функций»

Название поля	Тип поля	Описание
Код_функции	Счетчик	Номер функции
Наименование_функции	Длинный текст	Категория новизны ПО
Delphi	Числовой	Объем строк для языка программирования «Delphi»
Builder	Числовой	Объем строк для языка программирования «С++ Builder»
Visual_C	Числовой	Объем строк для языка программирования «Visual C++»
Java	Числовой	Объем строк для языка программирования «Java»

Таблица «Коэффициент использования стандартных модулей» -предназначена для хранения коэффициентов для степеней использования стандартных модулей. Состав таблицы и описание полей представлены в таблице 3.4.

Таблица 3.4 - Атрибуты таблицы «Коэффициент использования стандартных модулей»

Название поля	Тип поля	Описание
Код_использования	Счетчик	Номер коэфициента
Степень_охвата_реализауемых_функций_ПО_стандартными_модулями	Короткий текст	Процентное соотношение охвата ПО стандартными модулями
Значение_Кт	Короткий текст	Значения коэффициентов использования стандартных модулей

Таблица «Коэффициент новизны» - предназначена для хранения коэффициентов новизны для различных категорий новизны ПО. Состав таблицы и описание полей представлены в таблице 3.5.

Таблица 3.5 - Атрибуты таблицы «Коэффициент новизны»

Название поля	Тип поля	Описание
Код_новизны	Счетчик	Номер коэфициента
Категория_новизны	Короткий текст	Категория новизны ПО (А,Б,В)
Использование_на_ основании_нового типа_ПК	Короткий текст	Разрабатываемое ПО предназначено для нового типа ПК (+/-)
Использование_в_среде_новой_ОС	Короткий текст	Разрабатываемое ПО предназначено для среды новой ОС (+/-)
Значение_Кн	Короткий текст	Коэффициент новизны

Таблица «Коэффициент сложности» - предназначена для хранения коэффициентов, учитывающих сложность разрабатываемого программного обеспечения обладающими различными характеристиками. Состав таблицы и описание полей представлены в таблице 3.6.

Таблица 3.6 - Атрибуты таблицы «Коэффициен сложности»

Название поля	Тип поля	Описание
1	2	3
Код_кфсложности	Счетчик	Номер коэффициента сложности
Характеристика_ повышения_сложности_ПО	Длинный текст	Характеристика на основе которой повышается коэффициент
Значение_Кс	Короткий текст	Значения коэффициентов сложности для той или иной характеристики

Таблица «Коэффициент средства разработки» - предназначена для хранения коэффициентов средств разработки ПО для различных операционных систем и сред использования. Состав таблицы и описание полей представлены в таблице 3.7.

Таблица 3.7 - Атрибуты таблицы «Коэффициент средства разработки»

Название поля	Тип поля	Описание
Код_средства	Счетчик	Номер коэффициента средств разработки
Средства_разработки_ПО	Длинный текст	Описание средства разработки ПО
Значения_Кур_IBMPC_Windows	Короткий текст	Значение коэффициентов для программ разрабатываемых на основе Windows и IBMPC
Значение_Кур_для_ локальных_сетей	Короткий текст	Значения коэффициентов для программ, работающих в локальных сетях
Значение_Кур_для_глобальных_сетей	Короткий текст	Значения коэффициентов для программ, работающих в глобальных сетях

Таблица «Нормативная трудоемкость» - предназначена для хранения объема ПО в строках и для каждой категории сложности в отдельности. Состав таблицы и описание полей представлены в таблице 3.8.

Таблица 3.8 - Атрибуты таблицы «Нормативная трудоемкость»

Название поля	Тип поля	Описание
1	2	3
Код_трнормы	Счетчик	Номер трудовой нормы
Объем_ПО	Числовой	Содержит уточненное количество строк для расчета нормативной трудоемкости
Первая	Числовой	Нормативная трудоемкость для первой категории сложности
Вторая	Числовой	Нормативная трудоемкость для второй категории сложности
Третья	Числовой	Нормативная трудоемкость для третей категории сложности

Таблица «Показатели» - предназначена для хранения основных экономических показателей в РУП «Белоруснефть». Состав таблицы и описание полей представлены в таблице 3.9.

Таблица 3.9 - Атрибуты таблицы «Показатели»

Название поля	Тип поля	Описание
Код_показателя	Счетчик	Номер показателя
Показатель	Короткий текст	Название показателя
Значение	Короткий текст	Значения показателей

Таблица «Ставка» - предназначена для хранения тарифной ставки первого разряда программиста в РУП «Белоруснефть». Состав таблицы и описание полей представлены в таблице 3.10.

Таблица 3.10 - Атрибуты таблицы «Ставка»

Название поля	Тип поля	Описание
1	2	3
Ставка1разряда	Короткий текст	Ставка 1-ого разряда программиста

Таблица «Расчеты» - предназначена для хранения данных о рассчитанных программных продуктах в РУП «Белоруснефть». Состав таблицы и описание полей представлены в таблице 3.11.

Таблица 3.11 - Атрибуты таблицы «Расчеты»

Название поля	Тип поля	Описание
Код_расчета	Счетчик	Номер расчета
Код_функции	Числовой	Номер функции
Код_значения_case	Числовой	Номер коэффициента
Код_значения	Числовой	Номер коэффициента
Код_использования	Числовой	Номер коэффициента
Код_новизны	Числовой	Категория новизны ПО (А,Б,В)
Код_кфсложности	Числовой	Номер коэффициента сложности
Код_средства	Числовой	Номер коэффициента средств разработки
Код_ставки	Числовой	Номер ставки
Код_показателя	Числовой	Номер показателя
Код_трнормы	Числовой	Номер трудовой нормы
Название	Длинный текст	Название рассчитываемого программного продукта
Стоимость	Короткий текст	Себестоимость программного продукта
Длительность	Короткий текст	Длительность разработки программного продукта
Автор	Длинный текст	Автор расчетов
Дата_расчета	Дата и время	Дата расчета себестоимости и длительности программного продукта

3.2 Разработка графического интерфейса

Графический интерфейс пользователя - разновидность пользовательского интерфейса, в котором элементы интерфейса (меню, кнопки, значки, списки и т. п.), представленные пользователю на дисплее, исполнены в виде графических изображений [9].

В графическом интерфейсе пользователь имеет произвольный доступ (с помощью устройств ввода - клавиатуры, мыши, джойстика и т. п.) ко всем видимым экранным объектам (элементам интерфейса) и осуществляет непосредственное манипулирование ими.

Графический интерфейс пользователя является частью пользовательского интерфейса и определяет взаимодействие с пользователем на уровне визуализированной информации.

Можно выделить следующие виды графического интерфейса пользователя:

- простой;

- истинно-графический, двухмерный;

- трёхмерный.

Для разработки автоматизированной системы разработан макет графического интерфейса, представленный на рисунке 3.2.

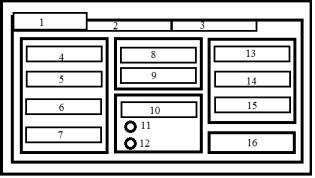

Рисунок 3.2 - Макет главного окна программы: 1- вкладка расчета длительности; 2- вкладка расчета себестоимости; 3 - вкладка предыдущих расчетов; 4 - поле выбора количества строк; 5 - поле выбора категории сложности; 6 - поле вывода уточненного объема строк; 7 - поле вывода нормативной трудоемкости ПО; 8 - поле ввода названия программы; 9 - поле ввода руководителя проекта; 10 - поле выбора категории новизны; 11 - элемент расчета программы с применением case-технологий; 12 - элемент расчета программы без применения case-технологий; 13 - поле выбора коэффициента сложности; 14 - поле выбора коэффициента использования стандартных модулей; 15 - Поле выбора коэффициента средств разработки ПО; 16 -Кнопка расчета трудоемкости ПО.

На рисунке 3.3 представлен графический макет окна выбора языка программирования для расчета количества строк.

Рисунок 3.3 - Макет окна выбора языка программирования: 1 - флаг выбора языка написания «Delphi»; 2 - флаг выбора языка написания «С++ Builder»; 3 - флаг выбора языка программирования «Visual C++»; 4 - флаг выбора языка программирования «Java»; 5 - кнопка для выбора языка программирования;

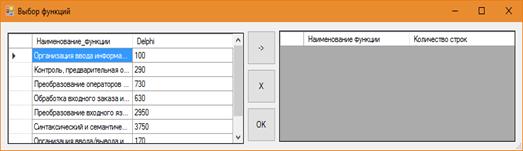

На рисунке 3.4 представлен графический макет окна выбора функций ПО и расчета количества строк.

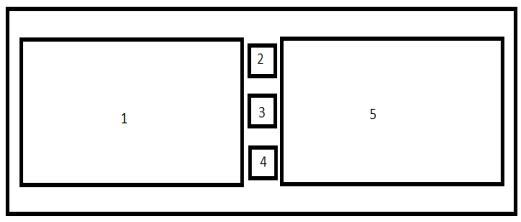

Рисунок 3.4 - Макет окна выбора функций ПО и расчета количества строк:

- область выбора функций ПО; 2 - кнопка переноса функций из одной области в другую; 3 - кнопка удаления функций по из рабочей области; 4 - кнопка расчета количества строк по выбранным функциям; 5 - область отобранных функций ПО.

3.3 Описание используемых компонентов и иерархии классов

При разработке программного проекта были использованы стандартные компоненты из набора классов «Windows Forms». «Windows Forms» - набор различных управляемых библиотек, отвечающий за графический интерфейс пользователя.

Список использованных компонентов управления и визуализации и их назначение приведён в таблице 3.12.

Таблица 3.12 - Используемые компоненты и их назначение

Компонент	Назначение
Label	Отображение текста описания или информации во время выполнения, не редактируемые пользователем
GroupBox	Отображает рамку вокруг группы элементов
TextBox	Ввод текста и выбор полей
Button	Выполнение заданного события при щелчке
DataGridView	Отображает данные в настраиваемой сетке.
TabControl	Управляет связанным набором страниц вкладок.
RadioButton	Выбор определённого параметра из группы
Chart	Служит для вывода графиков
Combobox	Представляет элемент управления "поле со списком"

В классе «Form1» происходит выбор параметров для заполнения полей. Основные элементы класса описаны в таблице 3.13.

Таблица 3.13 - Основные элементы класса «Form1»

Название метода	Описание
private void textBox1_TextChanged(object sender, EventArgs e)	Выбор языка программирования
private void button4_Click(object sender, EventArgs e)	Расчет полей в зависимости от языка программирования
private void textBox5_Click	Выбор категории новизны

В классе «Form3» происходит выбор основных функций и подсчета количества строк ПО для заполнения полей. Основные элементы класса описаны в таблице 3.15.

Таблица 3.15 - Основные элементы класса «Form3»

Название методаОписание
private void button1_Click(object sender, EventArgs e)	Передача параметров из одной области в другую
private void button2_Click(object sender, EventArgs e)	Удаления параметров из области
private void button3_Click(object sender, EventArgs e)	Подсчет суммы строк
public string Summ()	Передача суммы на «Form1»

В классе «Form5» происходит выбор категории новизны ПО. Основные элементы класса описаны в таблице 3.17.

Таблица 3.17 - Основные элементы класса «Form5»

Название метода	Описание
private void button1_Click(object sender, EventArgs e)	Выбор категории новизны
public string zn()	Передача значения коэффициента категории новизны на «Form1»

В классе «Form6» происходит выбор коэффициентов повышения сложности ПО. Путем выбора функции и переноса ее в другую область Основные элементы класса описаны в таблице 3.18.

Таблица 3.18 - Основные элементы класса «Form6»

Наименование метода	Описание
private void button1_Click(object sender, EventArgs e)	Передача параметров из одной области в другую
private void button2_Click(object sender, EventArgs e)	Удаления параметров из области
private void button3_Click(object sender, EventArgs e)	Подсчет суммы коэффициентов

.4 Описание работы с программой «Автоматизированный расчет себестоимости и длительности разработки ПО»

Разработанное приложение позволяет рассчитывать себестоимость и длительность разработки ПО в РУП «Белоруснефть» в случае возникновения вопроса приобретения или собственной разработки программного продукта.

Для начала работы с программой необходимо запустить ярлык «Расчет себестоимости.exe». После чего откроется главное окно программы, представленное на рисунке 3.5.

Рисунок 3.5 - Главное окно программы

В главном окне, имеется три вкладки:

а) расчет длительности;

б) расчет себестоимости;

в) предыдущие расчеты.

На вкладке «Расчет длительности» необходимо выбрать значения и коэффициенты для разрабатываемого ПО.

При нажатии на поле «Количество строк» откроется окно, представленное на рисунке 3.6, где предстоит выбрать один и четырех предложенных языков программирования и нажать на кнопку «Выбрать».

Рисунок 3.6 - окно выбора языка программирования

По нажатию кнопки «Выбрать» откроется окно с функциями соответствующие выбранному языку программирования. Значения функций, перенесенных из левой области в правую, суммируются по нажатию кнопки «ОК». Сумма строк заносится в поле «Количество строк» на вкладке «Расчет длительности». Окно выбора функций представлено на рисунке 3.7.

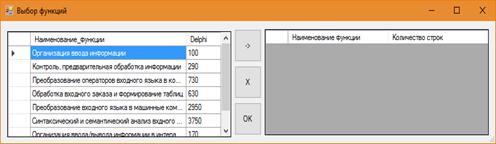

Рисунок 3.7 - Окно выбора функций

При нажатии на поле «Категория сложности» откроется окно в котором пользователю предстоит выбрать категорию сложности разрабатываемого программного обеспечения, соответствующую предложенным характеристикам. Окно выбора категории сложности представлено на рисунке 3.8.

Поля «Уточненный объем» и «Нормативная трудоемкость» заполняются автоматически исходя из данных полей «Количество строк» и «Категория сложности».

После расчета нормативной трудоемкости необходимо ввести ФИО руководителя проекта и название проекта в полях «Руководитель проекта» и «Название проекта».

Далее необходимо нажать на поле «Категория новизны», в результате чего откроется окно, в котором пользователю предстоит выбрать характеристики и основание использования, соответствующие программному продукту. После чего нажать на кнопку «Выбрать».

В поле «Категория новизны» отобразиться категория новизны ПО (А, Б, В). Окно выбора категории новизны представлено на рисунке 3.9.

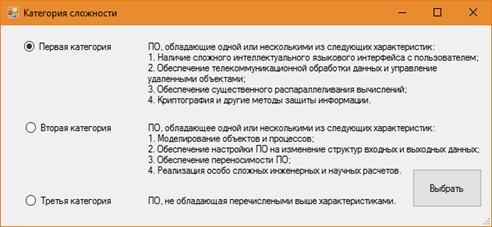

Рисунок 3.8 - Окно выбора категории сложности

Рисунок 3.9 - Окно выбора категории новизны

Так же при расчете пользователю потребуется выбрать применения case-средств в разрабатываемом ПО.

Нажав на поле «Коэффициент сложности» откроется окно, в котором необходимо выбрать характеристику повышения сложности нажав на нее 1 раз. Окно «Коэффициент повышения сложности» представлено на рисунке 3.10. С полем «Стандартные модули» необходимо проделать те же действия.

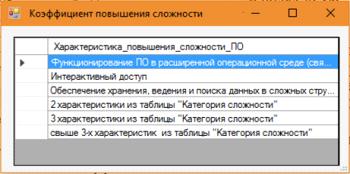

Рисунок 3.10 - Окно выбора коэффициента повышения сложности

себестоимость автоматизация программное обеспечение

По нажатию на поле «Средства разработки ПО» откроется окно в котором необходимо выбрать средства и среду разработки программного обеспечения, после чего нажать на кнопку «Выбрать». В поле появится значение выбранного средства для разрабатываемой среды. Окно «Средства разработки» представлено на рисунке 3.11.

После заполнения всех полей необходимо нажать на кнопку «Рассчитать длительность». В результате чего будет составлена таблица и построен график с отображением общей трудоемкости по стадиям разработки. Так же таблица будет содержать общую трудоемкость затраченную на разработку ПО.

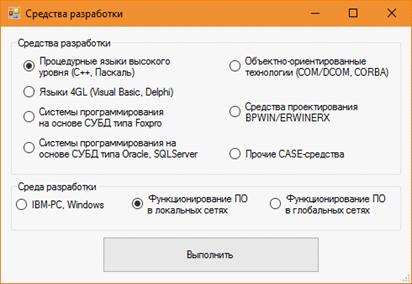

Рисунок 3.11 - Окно выбора средств разработки ПО

После выбора данных для заполнения полей необходимо нажать на кнопку «Расчет длительности», в результате чего на экране появится таблица и график с данными по стадиям разработки. Так же есть возможность вывода данных результатов на печать. В дальнейшем все расчеты производятся исходя из данных общей трудоемкости. Результаты расчета длительности разработки представлены на рисунке 3.12.

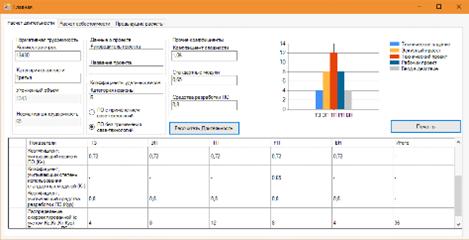

Рисунок 3.12 - Расчет длительности разработки ПО.

На вкладке «Расчет себестоимости» необходимо выбрать квалификационный разряд программиста, разрабатываемого программу и ввести процент повышения заработной платы и накладных расходов на разработку программного обеспечения. После чего нажать кнопки «Расчет затрат» и «Расчет себестоимости». В результате заполняться две таблицы с рассчитанными значениями.

В первой таблице будут отображены основные экономические показатели РУП «Белоруснефть», а также рассчитана площадь на одно рабочее место и стоимость 1-го метра производственной площади.

Во второй таблице рассчитанные показатели для расчета себестоимости программного обеспечения и исходя из данных показателей рассчитанная себестоимость.

Так же при изменении в организации экономических показателей или ставки первого квалификационного разряда, пользователь может изменить данные значения. При необходимости, данные таблиц могут быть выведены на печать. После расчетов данные записываются в таблицу «Расчеты» расположенную на вкладке «Предыдущие расчеты». Вкладка расчет себестоимости представлена на рисунке 3.13.

Рисунок 3.13 - Вкладка «Расчет себестоимости»

На вкладке «Предыдущие расчеты» находится таблица с данными о предыдущих расчетах себестоимости и длительности разработки ПО. Пользователь при необходимости может найти нужную программу. Вкладка предыдущие расчеты представлена на рисунке 3.14.

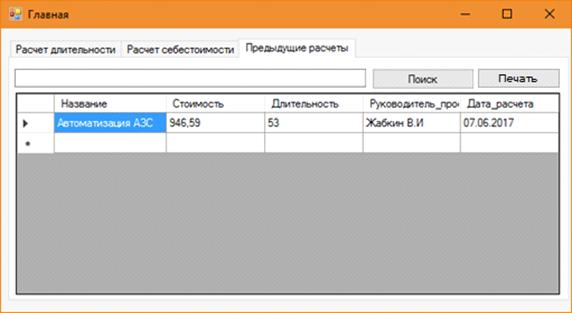

Рисунок 3.14 - Предыдущие расчеты

Выводы: Спроектирован графический интерфейс пользователя, описаны используемые компоненты и разработанные классы в программе, представлена структура классов, описана работа с программой.

4. ТЕСТИРОВАНИЕ И ВЕРИФИКАЦИЯ РАЗРАБОТАННОГО ПРОГРАММНОГО СРЕДСТВА

Для проверки правильности выполнения расчетов себестоимости и длительности разработки ПО следует нажать на поле «Количество строк», после чего выбрать язык программирования. Откроется окно с функциями и объемом строк (рисунок 4.1).

Рисунок 4.1 - Выбор функций разрабатываемого ПО

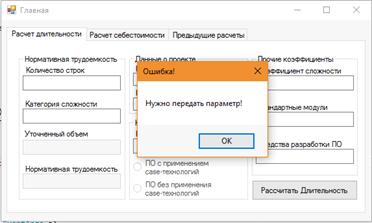

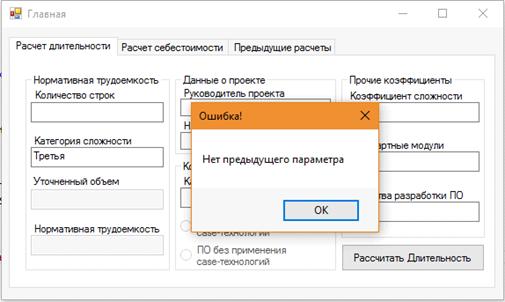

Чтобы избежать ошибочных ситуаций, при передаче параметров между окнами. Была введена обработка передачи пустого параметра. В случай успешной передачи параметров в поле «Количество строк» появиться сумма строк по выбранным функциям. Иначе на экране появится сообщение о ошибке. Тест передачи параметров представлен на рисунке 4.2.

Рисунок 4.2 - Проверка передачи параметров между окнами

В зависимости от выбранной категории сложности и уточненного объема строк, рассчитывается нормативная трудоемкость разрабатываемой программы согласно постановлению Министерства труда и социальной защиты Республики Беларусь от 27.06.2007 №91.

На рисунке 4.3 видно, что данные выбранные в программе полностью соответствуют постановлению.

Рисунок 4.3 - Методика расчета нормативной трудоемкости

При выборе категории новизны коэффициент заполняется автоматически, в зависимости от выбранных параметров. Для этого необходимо выбрать один из трех флажков напротив необходимой категории новизны и флажок напротив одного из оснований использования.

На рисунке 4.4 видно, что значения программы считают данные в соответствии с Постановлению Министерства труда и социальной защиты Республики Беларусь от 27.06.2007 №91.

Рисунок 4.4 - Проверка выбранной категории новизны

В случае, когда нет значения количества строк. Невозможно высчитать нормативную трудоемкость. Поэтому при выборе категории сложности на экране появляется сообщение об ошибке. Проверка целостности представлена на рисунке 4.5

Рисунок 4.5 - Проверка целостности данных

Для расчета общей трудоемкости и трудоемкости по стадиям необходимо знать коэффициенты удельных весов программы. Для их вычисления необходимо выбрать разработку с применением case-технологий или без применения case-технологий. Как видно на рисунке 4.6 коэффициенты удельных весов берутся в соответствии с Постановлением Министерства труда и социальной защиты Республики Беларусь от 27.06.2007 №91.

Рисунок 4.6 - Проверка коэффициентов удельных весов

При вычислении коэффициента, учитывающего стандартные модули необходимо определить степень их использования в программе. Из рисунка 4.7 видно, что данный коэффициент согласно Постановления Министерства труда и социальной защиты Республики Беларусь от 27.06.2007 №91 соответствует значению, выбранному в программе.

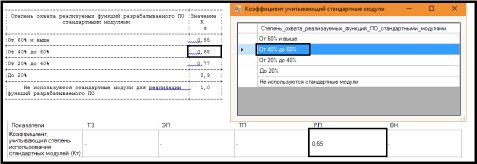

Рисунок 4.7 - Проверка коэффициентов использования стандартных модулей

Для выбора коэффициента средств разработки необходимо выбрать язык программирования, на котором разрабатывался программный продукт и среду разработки. На рисунке 4.8 показано, что программа правильно выбирает коэффициент.

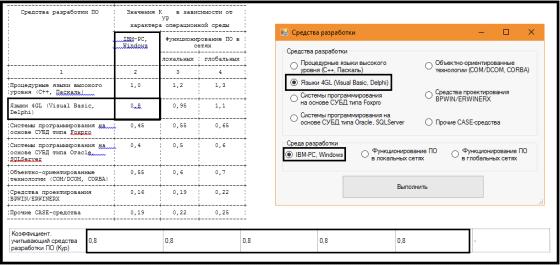

Рисунок 4.8 - Проверка коэффициента средств разработки

Разработанные руководства пользователя и программиста представлены в приложениях Д и Е соответственно.

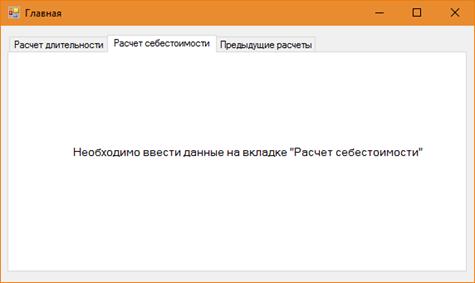

В случае, когда общая трудоемкость не рассчитана, на вкладке «Расчет себестоимости» появляется сообщение о необходимости расчета первой вкладки. На рисунке 4.9 Представлена проверка расчета себестоимости без расчета трудоемкости.

Рисунок 4.9 - Проверка расчета себестоимости без учета трудоемкости

Как видно, все выбранные значения совпадают. Таким образом, исходя из произведенных расчётов, можно сделать вывод о корректности работы программы.

. ОРГАНИЗАЦИОННО-ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ ПРОЕКТА

5.1 Расчет общей трудоемкости разработки программного обеспечения

В соответствии с Постановлением Министерства труда и социальной защиты Республики Беларусь от 27.06.2007 № 91 «Об утверждении укрупненных норм затрат труда на разработку программного обеспечения» основой для определения общей трудоемкости разработки ПО, объемов финансирования на стадии его технико-экономического обоснования используются укрупненные нормы затрат труда. На основе общей трудоемкости разработки ПО составляется смета затрат и трудоемкость выполняемых работ по этапам разработки ПО.

Единицей измерения объема ПО является строка исходного кода программы. Общий объем ПО (V₀) определяется исходя из количества и объема функций, реализуемых программой, по каталогу функций ПО [приложение Ж, таблица Ж.1], и рассчитывается по формуле:

, (5.1)

где V_i - объем отдельной функции программы;

n - общее число функций.

Исходя из того, что данный проект выполняется в учебных целях, реализованные функции имеют существенно упрощенное содержание, а использование современных средств автоматизации разработки снижает трудоемкость такого процесса, поэтому нормативные значения подлежат корректировке. Уточненный объем функций получается снижением их объема на величину до 90% от значений по каталогу.

Сравнение исходного и уточнённого объема строк исходного кода представлено в таблице 5.1.

Таблица 5.1 - Сравнение исходного и уточнённого объёма строк исходного кода

Код функции	Наименование (содержание) функции	Объем функций (строк исходного кода)
		исходный	уточненный
1	2	3	4
101	Организация ввода информации	130	13
1	2	3	4
107	Организация ввода/вывода информации в интерактивном режиме	280	28
207	Организация поиска и поиск в базе данных	4720	470
403	Формирование служебных таблиц	1140	114
706	Предварительная обработка и печать файла	420	42
707	Графический вывод результатов	420	42
Итого:		7110	711

Согласно формуле (5.1) уточненный объем ПО (V_у) составляет:

строк.

Разработанный в ходе выполнения дипломного проекта программный продукт по своим характеристикам относится к третьей категории сложности [приложение Ж, таблица Ж.2], поскольку не обладает характеристикой переносимости ПО.

Исходя из уточненного объема программы и ее категории сложности нормативная трудоемкость (Т_н) выполняемых работ [Приложение Ж, таблица Ж.3] составляет 36 чел.-дн.

Дополнительные затраты труда, связанные с повышением сложности разработанного ПО, учитываются посредством коэффициента повышения сложности ПО (К_с), который рассчитывается по формуле (5.2).

, (5.2)

где K_i - коэффициент, соответствующий степени повышения сложности;

n - количество учитываемых характеристик, шт.

Так как разработанное ПО обеспечивает интерактивный доступ, соответствующий степени повышения сложности (K_i) составляет 0,07. Таким образом, по формуле (5.2) К_сполучает значение:

Новизна разработанного ПО определяется путем экспертной оценки данных, полученных при сравнении его характеристик с имеющимися аналогами. Согласно результатам экспертной оценки новизна ПО соответствует категории В, а коэффициент (К_н), учитывающий новизну ПО, равен 1,0.

Степень использования в разработанном ПО стандартных модулей определяется их удельным весом в общем объеме программного продукта. В созданной автоматизированной системе расчета себестоимости и длительности ПО используется до 65 % стандартных модулей. Таким образом, коэффициент, учитывающий степень использования стандартных модулей ПО (К_т)составляет 0,55.

Еще одним фактором, влияющим на трудоемкость разработки ПО, является коэффициент, учитывающий средства разработки ПО (К_ур). Программа разработана с применением процедурного языка высокого уровня «С#» для работы в ОС «MSWindows», а также для работы не в сетях, что определяет значение коэффициента К_урравное 0,8.

В соответствии с ГОСТ 19.102-77 «ЕСПД. Стадии разработки» выделяют следующие основные стадии разработки ПО: техническое задание (ТЗ), эскизный проект (ЭП), технический проект (ТП), рабочий проект (РП), внедрение (ВН). Значение коэффициентов удельных весов трудоемкости стадий разработки ПО в общей трудоемкости создания программного продукта, определяется с учетом установленной категории новизны ПО. При этом сумма значений коэффициентов удельных весов всех стадий в общей трудоемкости равна единице. При распределении трудоемкости по стадиям учитывается, что программный продукт разрабатывался с применением CASE-технологии. Таким образом, можно представить следующее распределение коэффициентов по стадиям разработки ПО: К_ТЗ+ К_ЭП+ К_ТП= 0,55, К_РП=0,33, К_ВН= 0,12.

Нормативная трудоемкость выполняемых работ по стадиям разработки корректируется с учетом коэффициентов: повышения сложности ПО (К_с), учитывающего новизну ПО (К_н), учитывающего степень использования стандартных модулей (К_т), средства разработки ПО (К_ур).

Трудоемкость работ на стадиях «Техническое задание», «Эскизный проект» и «Технический проект» определяется по формуле:

, (5.3)

чел.-дн.

Трудоемкость работ на стадии рабочего проекта определяется по формуле:

, (5.4)

чел.-дн.

Трудоемкость работ на стадии внедрения не учитывается в общей трудоемкости разработки ПО, так как внедрение ПО в производственный или учебный процесс не предполагается. Тогда, общая трудоемкость разработки ПО (Т_О) определяется суммированием нормативной (скорректированной) трудоемкости ПО по стадиям разработки:

, (5.5)

где Т_уi - нормативная (скорректированная) трудоемкость разработки ПО на i-й стадии, чел.-дн.;

n - количество стадий разработки, шт.

Результаты расчетов по определению нормативной и скорректированной трудоемкости ПО по стадиям разработки представлены в таблице 5.2.

Таблица 5.2 - Результаты расчетов общей трудоемкости ПО

Показатели	Стадии разработки					Итого
	ТЗ	ЭП	ТП	РП	ВН
Коэффициенты удельных весов трудоемкости стадий разработки ПО (КТЗ, КЭП, КТП, КРП, КВН)	0,55			0,33	0,12	1
Распределение нормативной уточненной трудоемкости ПО по стадиям, чел.-дн.	20			12	-	32
Коэффициент повышения сложности ПО (Кс)	1,06			1,06	1,06	-
Коэффициент, учитывающий новизну ПО (Кн)	1,0			1,0	1,0	-
Коэффициент, учитывающий степень использования стандартных модулей (Кт)	-			0,55	-	-
Коэффициент, учитывающий средства разработки ПО (Кур)	0,8			0,8	0,8	-
Распределение скорректированной (с учетом Кс, Кн,Кт, Кур) трудоемкости ПО по стадиям, чел.-дн.	17			6	-	23

Примечание ― Трудоемкость работ на стадии внедрения не учитывается в общей трудоемкости разработки ПО, так как внедрение ПО в производственный или учебный процесс не предполагается.

.2 Расчет затрат на разработку программного обеспечения

При расчете затрат на разработку программного продукта следует придерживаться общей методики определения статей расходов для традиционной продукции.

В состав затрат на разработку программного продукта входят следующие статьи расходов:

затраты труда на создание программного продукта;

затраты на машинное время;

затраты на материалы;

затраты на энергию, на использование каналов связи;

Исходные данные по статьям затрат представлены в таблице 5.3.

Таблица 5.3 - Исходные данные

Показатель	Условное обозначение	Единицы измерения	Значение
Балансовая стоимость компьютера	БК	рубль	993
Мощность, потребляемая компьютером	МК	кВт	0,085
Полезный фонд времени работы компьютера за год	FK	дней	304
Стоимость 1кВт/час	С	рубль	0,28844
Площадь на 1 рабочее место	Spv	м2	6,8
Стоимость 1м2 производственной площади	Спл	рубль	633,48
Норма амортизации для оборудования	Нао	процент	20
Норма амортизации для зданий	Напл	процент	1
Отчисления на текущий ремонт оборудования (в % от балансовой стоимости)	PO	процент	3,10

Примечание ― Источник [приложение З];

Балансовая стоимость стационарного компьютера составляет 993 рублея. Общая мощность, потребляемая компьютером, составляет 0,085 кВт.

Полезный фонд времени работы компьютера за год зависит от полезного фонда рабочего времени предприятия. Количество рабочих дней без учета праздников и выходных при шестидневной рабочей неделе в 2017 году составляет 304.

Стоимость 1 кВт/час для РУП «Белоруснефть» составляет 0,28844 рублей.

Площадь на одно рабочее место зависит от общей рабочей площади предприятия и среднесписочной численности сотрудников, работающих на данной площади. Рабочая площадь административного здания составляет 2238,8 м², а среднесписочная численность - 327 человек. Расчет площади на одно рабочее место производится путем деления общей площади на среднесписочную численность сотрудников организации. Таким образом, площадь на одно рабочее место составляет 6,8 м².

Стоимость 1 м² производственной площади зависит от стоимости здания предприятия (или стоимости его аренды) и общей площади предприятия. Стоимость здания предприятия составляет 1418245,04 рублей. Расчет стоимости 1 м² производственной площади производится путем деления стоимости здания предприятия на общую площадь предприятия. Тогда, 1 м² производственной площади составит 633,48 рублей.

Стоимость потребляемой энергии выражается в рублях. Её можно определить в соответствии с данными из таблицы 5.3 по следующей формуле:

, (5.6)

где К_вр- коэффициент, учитывающий использование по времени (К_вр=0,80);

К_с- коэффициент, учитывающий потери в сети (К_с = 1, 05).

Таким образом, стоимость потребляемой энергии составляет:

С_ЭЛ= 0,085×23×7×0,28844×0,8×1,05 = 3,31 руб.

Сумма амортизационных отчислений рассчитывается по формуле (5.7) линейным способом, принятым на предприятии.

С_АОГ = БК×Н_ао/100+(S_рм×С_пл×Н_аоп/100). (5.7)

Таким образом, годовая сумма амортизационных отчислений составляет:

С_АОГ =993×20/100+(6,8×633,48×1/100) = 241,67руб.

Сумма амортизационных отчислений за период разработки ПО составляет:

С_АО =241,67/ 304 × 23 = 18,28 руб.

Для того, чтобы предотвратить непредвиденные расходы на ремонт оборудования, необходимо иметь резервный денежный фонд, который формируется в организации путем отчислений на текущий ремонт оборудования, содержание и эксплуатацию. Выражаются такие затраты в рублях. Расчеты годовых отчислений производятся на основе балансовой стоимости оборудования по формуле (5.8):

З_рг = БК × РО / 100. (5.8)

З_рг = 993 × 3,10 / 100 = 30,78 руб.

Тогда отчисления за период разработки составляют:

З_р = 30,78 / 304 × 23 = 2,32 руб.

Таким образом, затраты на машинное время при создании программного обеспечения составляют:

З_МВ =3,31 + 30,78 + 2,32 = 36,41 руб.

При расчете затрат на материалы следует учесть использование компакт-диска для записи исходного кода и результатов проектирования и бумаги для оформления программной документации.

Исходные данные для определения материальных затрат приведены в таблице 5.4.

Таблица 5.4 - Исходные данные

Материалы	Единицы измерения	Потребность	Цена без НДС, руб.
Бумага	пачка	1	5,6
Итого:			5,6

Затраты на материалы составляют 5,6 рублей.

Для определения величины заработной платы необходимо установить значение каждого множителя, входящего в формулу, первым из которых является часовая тарифная ставка работника n-го квалификационного разряда. Ее величина зависит от квалификационного разряда разработчика, задействованного в создании программного обеспечения.

Расходы на оплату труда разработчиков с отчислениями (З_ТР) определяются по следующей формуле (5.9):

(5.9)

где ЗП_ОСН - основная заработная плата разработчиков, руб.;

ЗП_ДОП - дополнительная заработная плата разработчиков, руб.;

ОЗП - сумма отчислений от заработной платы, предусмотренных законодательством, руб.

Расходы на оплату труда рассчитываются с использованием повременной системы оплаты труда, которая в общем случае предполагает расчет основной заработной платы на основе тарифной ставки по Единой тарифной сетке (ЕТС) согласно тарифному разряду разработчика по формуле (5.10):

(5.10)

где ТС₁ - тарифная ставка работника первого квалификационного разряда, составляющая 111,46 рублей [Приложение З];

K_n - тарифный коэффициент, соответствующий n-му квалификационному разряду ЕТС.

Величина тарифного коэффициента зависит от квалификационного разряда разработчика, задействованного в создании программного обеспечения. Согласно образовательному стандарту среднего специального образования специальности 2-40 01 01 «Программное обеспечение информационных технологий» обучение по специальности обеспечивает получение квалификации «техник-программист». Так, в качестве разработчика, задействованного в создании программного обеспечения в рамках дипломного проектирования, следует рассматривать техника-программиста без квалификационной категории, поскольку в соответствии с выпуском 1 Единого квалификационного справочника должностей служащих (ЕКСД) «Должности служащих для всех видов деятельности», утвержденным постановлением Министерства труда Республики Беларусь 30.12.1999 г. № 159 , квалификационными требованиями к специалистам в должности техника-программиста первой и второй квалификационных категорий предусматривается обязательное наличие стажа работы в указанной должности не менее 2 лет.

В соответствии с постановлением Министерства труда Республики Беларусь от 21.01.2000 г. №6 «О мерах по совершенствованию условий оплаты труда работников бюджетных организаций и иных организаций, получающих субсидии, работники которых приравнены по оплате труда к работникам бюджетных организаций» во всех бюджетных организациях и иных организациях, получающих субсидии, работники которых приравнены по оплате труда к работникам бюджетных организаций, вне зависимости от основного вида экономической деятельности организации для техника-программиста, не имеющего квалификационной категории, устанавливается VII разряд ЕТС, согласно которого установлен тарифный коэффициент равный 2,03. Исходя из этих данных рассчитывается тарифная ставка VII разряда:

рублей.

Предусмотрены повышения тарифной ставки согласно коллективному договору и положению об оплате труда тарифной ставки в связи с заключением контракта на 50% от тарифной ставки и за вклад эффективность работы в размере 10% от тарифной ставки. Следовательно, оклад за месяц составит:

рублей.

Окладом является фиксированный размер заработной платы за полностью отработанный календарный месяц. Учитывая, что полученная трудоемкость разработки ПО меньше количества рабочих дней месяца, в котором велась разработка (май2017 г.), следует произвести расчет заработной платы исходя из фактически отработанного времени по формуле (5.11):

(5.11)

где К_фод- количество фактически отработанных дней.

Исходя из общей трудоемкости разработки ПО, равный 23 чел.-дн., основная заработная плата разработчика по формуле (5.12)составит:

рублей.

Дополнительная заработная плата разработчиков (ЗП_ДОП) включает выплаты, предусмотренные законодательством о труде (оплата отпусков, льготных часов, времени выполнения государственных обязанностей и других выплат, не связанных с основной деятельностью исполнителей), и определяется по нормативу в процентах к основной заработной плате. Для данного расчета дополнительная заработная плата устанавливается в размере 18% от основной:

рублей.

Отчисления от заработной платы, предусмотренные законодательством, включают:

а) обязательные страховые взносы в бюджет государственного внебюджетного фонда социальной защиты населения Республики Беларусь - 34% [10].

б) обязательное страхование от несчастных случаев на производстве и профессиональных заболеваний - 1% [11].

Отчисления от заработной платы рассчитываются по формуле (5.12):

(5.12)

рублей.

В результате проведенных расчетов расходы на оплату труда разработчика при создании автоматизированной системы учета реализации готовой продукции животноводства составляют:

,92+62,44+143,27 = 552,63 рублей.

5.3 Обоснование целесообразности разработки

Себестоимость продукции - это затраты предприятия на ее производство и реализацию, выраженные в денежной форме [12]. Себестоимость ПО представляет собой стоимостную оценку затрат на его создание и реализацию. Смета затрат на разработанный программный продукт составляется на основе общей трудоемкости разработки ПО.

Статья затрат «Накладные расходы» для данного расчёта принимается в размере 15% от величины основной заработной платы разработчика.

Расчет себестоимости программного обеспечения по статьям приведен в таблице 5.5.

Таблица 5.5 - Калькуляция себестоимости созданного программного обеспечения

Наименование статей затрат	Сумма, руб.
Стоимость материалов	5,6
Стоимость машинного времени	36,41
Расходы на оплату труда	552,63
Накладные расходы	52,03
Полная себестоимость разработанного ПО	646,67

Таким образом, полная себестоимость разработанного программного продукта по произведенным расчетам составляет 646,67 рублей.

Проанализировав эти сведения, было принято решение о разработке собственного узкоспециализированного программного обеспечения для автоматизации расчета себестоимости и длительности разработки ПО. Это позволит экономить средства в сравнении с покупным ПО.

6. СВЕДЕНИЯ ПО ОХРАНЕ ТРУДА

Правовое регулирование деятельности по обеспечению пожарной безопасности. Деятельность по обеспечению пожарной безопасности осуществляется в соответствии с настоящим законом и другими актами законодательства Республики Беларусь, в том числе техническими нормативными правовыми актами системы противопожарного нормирования и стандартизации, действующими на территории Республики Беларусь [13].

Концентрация паров бензина в воздухе до 0,3% уже через 10 - 15 мин вызывает головокружение, а концентрация 35 - 40 мг на 1 л воздуха при вдыхании в течение 5 - 10 мин может вызвать смертельное отравление.

Систематическая работа в среде с высокой концентрацией паров нефтепродуктов вызывает хроническое отравление организма, характеризующееся головными болями, головокружением и недомоганием. Предельно допустимая концентрация паров нефтепродуктов в рабочих помещениях и на рабочих площадках не должна превышать следующих величин, указанных в мг на 1 л воздуха:

- ацетон - 0,2;

- бензин, керосин - 0,3;

- бензол - 0,05;

- тетраэтилсвинец - 0,0001.

При обращении с нефтепродуктами нельзя допускать появления аэрозоля (тумана) и следует остерегаться попадания на кожу и в дыхательные пути.

Запрещается засасывать этилированный бензин ртом через шланг. В случае проникновения бензина в желудок следует вызвать рвоту и промыть желудок содовым раствором. На заправочном посту должен быть умывальник, бидон с керосином, мыло и чистая вата.

При хранении и замерах нефтепродуктов необходимо соблюдать следующие меры предосторожности:

а) при открывании люка резервуара или цистерны следует находиться с подветренной стороны, чтобы избежать вдыхания нефтепродуктов;

б) замерять уровень нефтепродукта в резервуарах только специальными измерительными приборами, не опуская при этом голову в люк;

в) при сливо-наливных операциях необходимо надежно закреплять на месте транспортные средства, предназначенные для сливания или налива нефтепродуктов;

г) при включении перекачивающих средств убедиться в том, что все механизмы и резервуары, участвующие в сливных и наливных операциях заземлены;

д) если при заполнении емкости наконечник сливного рукава не достает до уровня нефтепродукта, то скорость заполнения должна быть минимальной до тех пор, пока наконечник не погрузиться в нефтепродукт;

е) не допускать переполнения емкости, по окончании наливные трубы, шланги и рукава выводить из наливной горловины только после полного слива из них нефтепродуктов;

ж) люки и пробки закрывать плотно, но без ударов, применяя при этом специальные ключи [14].

Работы по осмотру и зачистке емкостей и резервуаров особенно опасны, поэтому к ним допускаются только мужчины старше 18 лет, прошедшие медицинский осмотр. Работу должна проводить бригада в составе не менее 3 человек при одновременной обработке только одного резервуара.

Рабочий внутри резервуара должен работать в спецодежде и шланговом противогазе, между ним и находящимся у горловины резервуара должна быть согласованная сигнализация.

Время пребывания рабочего внутри резервуара в шланговом противогазе не должно превышать 15 мин с последующим отдыхом на свежем воздухе не менее 15 мин, общее время работы внутри резервуара не должно быть более 2 часов. На рабочего, спускающегося в резервуар, обязательно надевают спасательный пояс, к которому крепят по две спасательные веревки. Запрещается спускаться внутри резервуара, если уровень нефтепродуктов в нем более 5 см и температура воздуха выше 40°С.

Первичные средства пожаротушения - это инструменты и материалы, применяемые для огнетушения, эффективные в начальной стадии возгорания. Важно понимать, что противостоять разыгравшейся огненной стихии посредством применения ПСП опасно для жизни. Эти средства могут быть использованы людьми, не обладающими профессиональными знаниями борьбы с огнем, до прибытия на объект пожарной бригады. ПСП размещают в местах, специально для этого оборудованных - в пожарных шкафах, на пожарных стендах и пожарных щитах [15].

Виды первичных средств пожаротушения:

Вода - самое популярное средство борьбы с огнем. Когда вода подается на очаг возгорания, часть не испарившейся жидкости впитывается и снижает температуру горящего объекта. Растекаясь по полу, вода препятствует возгоранию не охваченных пламенем частей интерьера. Поскольку вода является электропроводником, она не пригодна для тушения оборудования и сетей, которые находятся под напряжением. Категорически запрещается лить воду на легковоспламеняющиеся жидкости. Такие жидкости образуют на поверхности воды маслянистые пятна, и, растекаясь вместе с водой, продолжают гореть на ее поверхности;

Песок и земля - вещества, которые эффективно борются с воспламенением горючих жидкостей (бензин, масла, смолы, керосин и др.) Насыпая землю по периметру горящей зоны, пытайтесь окружить место возгорания и воспрепятствовать растеканию горящей жидкости. После этого следует забросать горящую поверхность слоем земли, которая перекроет доступ кислорода, необходимого для процесса горения, и впитает жидкость.

Кошма, металлические мелко ячеечные сетки, асбестовые полотна - предназначены для того, чтобы оградить очаг возгорания от доступа кислорода. Это достаточно эффективно, если очаг возгорания имеет небольшую площадь;

Пожарный ручной инструмент и пожарный инвентарь. На пожарных стендах и пожарных щитах располагается пожарный инструмент - ломы, лопаты, багры, крюки, топоры и пр. Пожарный инвентарь, как правило, устанавливается рядом с пожарным щитом или стендом - это может быть ящик с песком, бочка или чан с водой и др. Пожарный инструмент используется для транспортировки огнетушащих веществ в зону возгорания, а также для разбора тлеющих конструкций, вскрытия дверей и пр.

Кран пожарный - применяются в комплекте с пожарным стволом и пожарным рукавом на внутреннем противопожарном водоснабжении. Может использоваться как для тушения небольшого пожара, так и для серьезного противостояния огню в качестве дополнительного средства пожаротушения. Располагаются пожарные краны в пожарных шкафах. Они просты в применении и не требуют специальных навыков и умений. При установлении факта возгорания, необходимо открыть шкаф, соединить последовательно пожарный ствол, пожарный рукав и кран. Повернуть вентиль крана и приступить непосредственно к тушению пожара;

Огнетушитель - стационарное или ручное устройство, предназначенное для пожаротушения путем выброса запасенного огнетушащего состава. При введении огнетушителя в активное состояние выпускается пожар подавляющее вещество, которое под большим давлением выходит из сопла. Этим пожар подавляющим веществом может быть вода, пена, порошковые или газовые химические соединения. Согласно нормам пожарной безопасности, все производственные помещения предприятий, расположенных на территории РБ, должны быть оснащены огнетушителями. Требование об обязательном наличии огнетушителя в автомобильном транспорте есть в правилах дорожного движения многих государств мира. Огнетушители различаются в зависимости от вида, используемого пожар подавляющего вещества и способа его подачи, методу срабатывания и виду пускового устройства, а также - от объема корпуса огнетушителя.

Эксплуатация ПСП на территории предприятия проводится согласно утвержденной приказом руководителя инструкции «По содержанию и применению средств пожаротушения», которая разрабатывается на базе Правил пожарной безопасности. Все работники предприятия, в обязательном порядке должны ознакомиться с положениями данной инструкции. Лица, несущие ответственность за наличие и готовность ПСП, проводят их ежеквартальный осмотр, с занесением данных результата осмотра в специальный журнал. Выявленные в ходе осмотра неполадки и несоответствия должны быть оперативно устранены в кратчайшие сроки.

ЗАКЛЮЧЕНИЕ

В процессе выполнения дипломного проекта была разработана «Автоматизированная система расчета себестоимости и длительности разработки ПО РУП «Производственное объединение «Белоруснефть». Данный проект позволил лучше изучить процесс расчета себестоимости программного обеспечения.

На первом этапе выполнения дипломной проекта был проведён анализ соответствующей литературы и существующих методик расчета. Затем была разработана информационная модель поставленной задачи, функциональная схема программы.

В процессе написания дипломного проекта были собраны и изучены следующие документы:

а) постановление Министерства труда и социальной защиты Республики Беларусь от 27.06.2007 N 91 "Об утверждении укрупненных норм затрат труда на разработку программного обеспечения"

б) методика расчета себестоимости программного обеспечения;

в) трудовой кодекс РБ;

г) Постановление Министерства труда и социальной защиты Республики Беларусь от 20.09.2002 №123 "Об утверждении Инструкции о порядке применения Единой тарифной сетки работников Республики Беларусь"

Применение современных компьютеров для развития интеллектуальных систем, оптимизации и автоматизации производства, является перспективным и позволяет повысить интеллектуальное развитие общества, увеличить производительность труда и облегчить выполнение повседневных задач на производстве.

Разработанное программное средство позволяет рассчитывать себестоимость и длительность программного обеспечения, что значительно сэкономит средства организации.

В процессе тестирования автоматизированной системы расчета ошибки не выявлены, выбор коэффициентов и их расчёт осуществляется корректно. Выполнена верификация выбора коэффициентов путём вычисления вручную и сравнения с результатами программы.

Результатом работы является готовое к эксплуатации программное средство, имеющее простой и понятный интерфейс, которое удовлетворяет все предъявленные требования и условия.

Данное программное средство рекомендуется для использования при возникновении вопроса приобретения или разработки программного обеспечения.

ПЕРЕЧЕНЬ УСЛОВНЫХ ОБОЗНАЧЕНИЙ И СОКРАЩЕНИЙ

В настоящей пояснительной записке применяются следующие термины, обозначения и сокращения.

РУП - Республиканское Унитарное Предприятие.

БД - База Данных.

СУБД - Система Управления Базами Данных.

ГОСТ - межГОсударственный СТандарт.

ЕТС - Единая Тарифная Сетка.

НДС - Налог на Добавленную Стоимость.

ОС - Операционная Система.

ПК - Персональный Компьютер.

ПО - Программное Обеспечение.(Data Flow Diagram) - диаграмма потока данных.(Integrated DEFinition) - методология функционального моделирования.(англ. computer-aided software engineering) - набор инструментов и методов программной инженерии для проектирования программного обеспечения,

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1. Фатрелл, Р.Т. Управление программными проектами / Роберт Т. Фатрелл, Дональд Ф. Шафер, Линда И. Шафер - М. : Вильямс, 2004. - 692 с.

2. Расчет себестоимости [Электронный ресурс] / Планирование затрат на производство работ и услуг, автоматизация калькулирования и финансовых расчетов. - Режим доступа: #"896355.files/image053.jpg">

ПРИЛОЖЕНИЕ Б

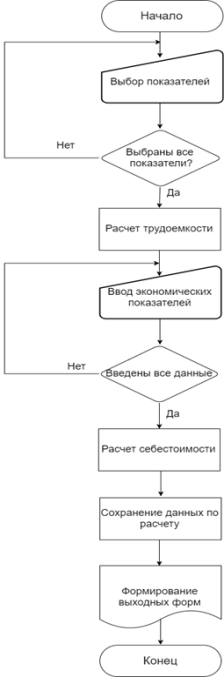

DFD диаграмма

ПРИЛОЖЕНИЕ В

Функциональная модель программы

ПРИЛОЖЕНИЕ В

Листинг программы

Текст файла Form1.cs:

using System;System.Collections.Generic;System.ComponentModel;System.Data;System.Drawing;System.Linq;System.Text;System.Threading.Tasks;System.Windows.Forms;System.Data.OleDb;System.IO;System.Diagnostics;Расчет_себестоимости

{partial class Form1 : Form

{obshsum = 0;per = 0;sebest = 0;flag = 0;Form1()

{();cn = new OleDbConnection();cnstr = new OleDbConnectionStringBuilder();.Provider = "Microsoft.Jet.OLEDB.4.0";.DataSource = @"Dip.mdb";.ConnectionString = cnstr.ToString();(cn.State == ConnectionState.Closed)

{.Open();commText = "Select Название, Стоимость, Длительность, Руководитель_проекта, Дата_расчета FROM [Расчеты]";comm = new OleDbCommand(commText, cn);table = new DataTable();adapter = new OleDbDataAdapter(comm);.Fill(table);.DataSource = table;

}.Close();cn1 = new OleDbConnection();cnstr1 = new OleDbConnectionStringBuilder();.Provider = "Microsoft.Jet.OLEDB.4.0";.DataSource = @"Dip.mdb";.ConnectionString = cnstr1.ToString();(cn1.State == ConnectionState.Closed)

{.Open();commText1 = "Select Объем_ПО, Первая, Вторая, Третья FROM [Нормативная_трудоемкость]";comm1 = new OleDbCommand(commText1, cn1);table1 = new DataTable();adapter1 = new OleDbDataAdapter(comm1);.Fill(table1);.DataSource = table1;

}.Close();cn2 = new OleDbConnection();cnstr2 = new OleDbConnectionStringBuilder();.Provider = "Microsoft.Jet.OLEDB.4.0";.DataSource = @"Dip.mdb";.ConnectionString = cnstr2.ToString();(cn2.State == ConnectionState.Closed)

}.Close();cn3 = new OleDbConnection();cnstr3 = new OleDbConnectionStringBuilder();.Provider = "Microsoft.Jet.OLEDB.4.0";.DataSource = @"Dip.mdb";.ConnectionString = cnstr3.ToString();(cn3.State == ConnectionState.Closed)

{.Open();commText3 = "Select Ктз_Кэп_Ктп, Крп, Квн FROM [Значение_коэффициентов_с_CASE]";comm3 = new OleDbCommand(commText3, cn3);table3 = new DataTable();adapter3 = new OleDbDataAdapter(comm3);.Fill(table3);.DataSource = table3;

}.Close();cn4 = new OleDbConnection();cnstr4 = new OleDbConnectionStringBuilder();.Provider = "Microsoft.Jet.OLEDB.4.0";.DataSource = @"Dip.mdb";.ConnectionString = cnstr4.ToString();(cn4.State == ConnectionState.Closed)

{.Open();commText4 = "Select Значение FROM [Показатели]";comm4 = new OleDbCommand(commText4, cn4);table4 = new DataTable();adapter4 = new OleDbDataAdapter(comm4);.Fill(table4);.DataSource = table4;

}.Close();cn5 = new OleDbConnection();cnstr5 = new OleDbConnectionStringBuilder();.Provider = "Microsoft.Jet.OLEDB.4.0";.DataSource = @"Dip.mdb";.ConnectionString = cnstr5.ToString();(cn5.State == ConnectionState.Closed)

{.Open();commText5 = "Select Ставка1разряда FROM [Ставка]";comm5 = new OleDbCommand(commText5, cn5);table5 = new DataTable();adapter5 = new OleDbDataAdapter(comm5);.Fill(table5);.DataSource = table5;

}.Close();

}void button4_Click(object sender, EventArgs e)

{sum = 0;sum1 = 0;del = 0;(flag == 0)

{.Visible = true;(textBox5.Text == "А" && radioButton2.Checked == true)

{.Rows[0].Cells[1].Value = dataGridView4.Rows[0].Cells[0].Value;.Rows[0].Cells[2].Value = dataGridView4.Rows[0].Cells[1].Value;.Rows[0].Cells[3].Value = dataGridView4.Rows[0].Cells[2].Value;.Rows[0].Cells[4].Value = dataGridView4.Rows[0].Cells[3].Value;.Rows[0].Cells[5].Value = dataGridView4.Rows[0].Cells[4].Value;(int i = 0; i < dataGridView4.ColumnCount; i++)

{+= Convert.ToDouble(dataGridView4.Rows[0].Cells[i].Value);
