Материал: Расчет системы вентиляции производственного здания

Расчет ведется в следующей последовательности:

Определяется площадь сечения циклона по формуле (12.1).

 (12.1)

Диаметр циклона определяется по формуле (12.2), задаваясь количеством циклонов N равным 1 и округляется до ближайшего номенклатурного диаметра:

 (12.2)

.

Принимаю диаметр циклона по [12] равным .

Вычисляется действительная скорость в циклоне по формуле (12.3).

  (12.3)

Так как скорость отклоняется от оптимальной на (4,16-4)/4=3,00 %, то выбор диаметра циклона считаем правильным.

Определяются потери давления в циклоне по формуле (12.4).

 (12.4)

Определяется диаметр пыли с эффективностью улавливания 50% по формуле (12.6).

 (12.6)

=5,9 мкм.

.5 Подбор вентиляторов

.5.1 Подбор вентиляторов для местных приточных и вытяжных систем

Подбор вентиляторов для местных приточных и вытяжных систем осуществляется по каталогу завода »Вентилятор» [13].

.5.2 Подбор крышных вентиляторов

Подбор крышных вентиляторов для общеобменной приточной вентиляции осуществляется по каталогу завода »Вентилятор» [13].

. РАСЧЕТ СТОИМОСТИ ПРИ МОНТАЖЕ СИСТЕМ ВЕНТИЛЯЦИИ

Расчет стоимости при монтаже систем вентиляции приведен в таблице 8. Индекс на удорожание стоимости материалов и работ рассчитан в соответствии со сборником [15], действующим в 4 квартале 2017г.

Таблица 8 - Расчет стоимости при монтаже систем вентиляции

Т.к таблица 8 слишком большая и занимает 80 страниц, в целях целесообразности мы приведем конечные результаты по расчету стоимости при монтаже систем вентиляции:

. БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ ПРИ МОНТАЖЕ ВЕНТИЛЯЦИОННЫХ СИСТЕМ

Разработка межотраслевых и отраслевых типовых инструкций по охране труда и технике безопасности производится в соответствии с Методическими рекомендациями по разработке государственных нормативных требований охраны труда.

Разработка межотраслевых и отраслевых типовых инструкций по охране труда осуществляется на основе:

а) действующих законов и иных нормативных правовых актов;

б) изучения вида работ, для которого инструкция разрабатывается;

в) изучения условий труда, характерных для соответствующей должности, профессии (вида работ);

г) определения опасных и вредных производственных факторов, характерных для работ, выполняемых работниками соответствующей должности, профессии;

д) анализа типичных, наиболее вероятных причин несчастных случаев на производстве и профессиональных заболеваний;

е) определения наиболее безопасных методов и приемов выполнения работ.

Требования, предъявляемые к подготовке межотраслевых и отраслевых типовых инструкций по охране труда, аналогичны требованиям, предъявляемым к подготовке межотраслевых и отраслевых правил по охране труда.

.1 Охрана труда и техника безопасности при реконструкции систем вентиляции

Вследствие больших диаметров, длин и мощностей установок вентиляции воздуха усложнился технологический процесс их монтажа, поэтому требуется применение различных машин, механизмов, приспособлений, сокращающих продолжительность монтажа, облегчающих технологические процессы и способствующих снижению производственного травматизма.

Анализ несчастных случаев, происшедших в процессе монтажа установок вентиляции воздуха, показывает, что основными причинами производственного травматизма при выполнении этих работ являются незнание и невыполнение требований норм и правил техники безопасности в строительстве (СНиП III-4-80), а также специальных инструктивных указаний по технике безопасности при монтаже систем вентиляции; неправильная расстановка рабочей силы; недостаточный контроль со стороны инженерно- технических работников за обеспечением безопасных методов производства монтажных работ.

При монтаже систем вентиляции необходимо соблюдать следующие правила:

рабочие места монтажников должны быть хорошо освещены;

слесарям - вентиляционникам должны быть выданы предохранительные каски;

монтажные проёмы в стенах и перекрытиях, оставленные для затаскивания оборудования, после окончания монтажных работ должны быть заделаны.

зоны подъёма вентиляторов и другого оборудования оградить, вывесив предупредительные знаки; запретить пребывание людей в зоне возможного падения груза;

рабочих, участвующих в испытаниях и пробном пуске систем вентиляции предварительно проинструктировать;

к работе с электрифицированным инструментом допускать лиц достигших 18 лет, прошедших обучение, имеющих справку о состоянии здоровья и удостоверение на право производства работ с электрифицированным оборудованием;

перед началом монтажа систем вентиляции места, опасные для работы, оградить, снабдить надписями и указателями, а при производстве работ в ночное время обозначить световыми сигналами;

генеральный подрядчик или заказчик обязаны предоставить монтажной организации на период проведения монтажных работ открытые площадки для складирования металлических воздуховодов, навесы и закрытые склады для хранения оборудования и воздуховодов;

при складировании и хранении на приобъектных складах круглые и прямоугольные воздуховоды устанавливать вертикально;

В ходе подготовки к монтажу воздуховодов и деталей вентиляционных систем должны быть решены следующие вопросы: выбор метода монтажа воздуховодов; последовательность выполнения монтажных работ, которая должна быть согласована со смежными строительными и монтажными организациями, работающими на данном объекте; определение места приобъектного склада вентиляционных заготовок; наличие транспортных средств и определение порядка доставки воздуховодов к местам сборки и монтажа; наличие потребных для производства работ грузоподъёмных и монтажных машин, механизмов, приспособлений, грузозахватных устройств и определение мест их установки; разработка мероприятий, обеспечивающих безопасное выполнение монтажных работ.

При обеспечении безопасности главное внимание должно быть уделено специфике монтажа воздуховодов, а также выполнению транспортно- такелажных работ и работ на высоте.

10. ЭКОЛОГИЧНОСТЬ ПРОЕКТА

Очистка вентиляционных выбросов в производственных зданиях - одно из основных мероприятий по охране окружающей среды от загрязнения различными вредными веществами. При этом различные вещества влияют на изменение наружной среды по разному, начиная от загрязнения почвы и заканчивая способствованию создания парникового эффекта.

Применение конкретных способов очистки вытяжного воздуха зависит от вида загрязняющего вещества. Возможно применение как фильтров различной степени очистки, так и обычное рассеивание вытяжного воздуха в верхних слоях атмосферы.

В первую очередь требует очистки воздух удаляемый местными системами вентиляции, т.к. они удаляют высококонцентрированные вредности от места их образования. Данные системы имеют высокую эффективность при борьбе с вредными выделениями, и в данном проекте использован ряд различных местных вытяжных устройств скомпонованных в системы. Следует отметить, что объединять в одну систему вентиляции допускается только то вытяжное оборудование, которое удаляет одинаковые или схожие по виду вредности. Конкретно местными вытяжными системами являются системы В1-В5.

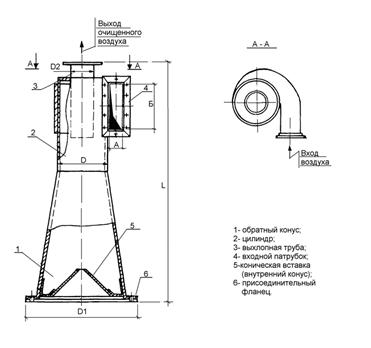

Система В1 удаляет загрязненный воздух от заточного станка, поэтому требует оборудования для очистки воздуха от механических примесей (металлическая стружка и пыль). Для этой цели система снабжена пылеуловителем циклоном ЦОК (ВЦНИИОТ) (рис. № 10). Циклоны с обратным конусом предназначены для очистки загрязненного воздуха, удаляемого местными отсосами, от сухой неслипающейся, неволокнистой, абразивной пыли, и, как исключение, от слипающейся пыли типа сажи и талька, но они не предназначены для очистки воздуха от взрывоопасной пыли. В зависимости от свойства и от дисперсного состава частиц пыли циклоны чаще используются в качестве первой ступени очистки воздуха. Необходимость двухступенчатой очистки определяется ПДК пыли, выбрасываемой в атмосферу в соответствии с требованиями СНиП. По степени очистки циклоны с обратным конусом относятся к 4-ому классу пылеуловителей по ГОСТ 12.2.043. Отличительная особенность циклонов этого типа состоит в том, что их нижняя часть выполнена в виде расширяющегося к основанию конуса, где имеется коническая вставка (внутренний конус), препятствующая взмучиванию и уносу пыли из пылеприемного бункера. Угол при основании внутреннего конуса зависит от рода и характера осаждаемой пыли: для сухой пыли - 45°, для сажи и талька - в пределах 60°.

Рисунок. - 10

Таким образом, в качестве мероприятия по экологичности применена очистка вентиляционных выбросов.

ЗАКЛЮЧЕНИЕ

Мной были рассмотрены описания технологических процессов, выполняемых в производственном здании, рассмотрены вопросы, касающиеся вентиляции: произведен поверочный расчет существующих систем вентиляции, произведен расчет вредных выделений, приняты основные решения по улучшению системы вентиляции, запроектированы системы вентиляции, необходимые для обеспечения безопасных условий труда, сделан подбор устройств для подачи воздуха в помещения, составлен воздушный баланс помещений, произведен аэродинамический расчет запроектированных систем, предусмотрены меры, необходимые для защиты воздуховодов от коррозии, произведен расчет стоимости работ и материалов при монтаже запроектированных систем вентиляции, предусмотрены меры по охране труда и технике безопасности вентиляционных систем, сделана оценка экономической эффективности от улучшения условий труда при внедрении запроектированных вентиляционных систем.

Запроектированные системы вентиляции способны поддерживать в производственном корпусе здания необходимые метеорологические условия внутреннего воздуха. Это в значительной степени повысит производительность труда, создав комфортные условия.

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1. Титов, В.П. Курсовое и дипломное проектирование по вентиляции гражданских и промышленных зданий / В.П.Титов, Э.В.Сазонов, Ю.С. Краснов, В.И. Новожилов.-Москва.: Стройиздат, 1985.-208 с.

. Строительные нормы и правила Российской Федерации: СНиП 23-02-2003.Строительная теплотехника / Минстрой России.-Москва.:ГП ЦПП, 1998.-74 с.

. Строительные нормы и правила Российской Федерации: СНиП 41-01-2003. Отопление, вентиляция и кондиционирование / Минстрой России.-М.: ГП ЦПП, 1994.-66 с.

. Строительные нормы и правила Российской Федерации: СП 20.13330.2010. Нагрузки и воздействия / Минстрой России, Москва.: ГП ЦПП, 2003- 60 с.

. Щекин, Р.В. Справочник по теплоснабжению и вентиляции. Кн.1. Отопление и теплоснабжение. / Р.В. Щекин, С.М. Кореневский, Г.Е. Бем, Ф.И. Скороходько и др. - Киев: Будивельник, 1976.-416 с.

. Справочник проектировщика. Внутренние санитарно - технические устройства. В 3 ч. Ч. 3. Вентиляция и кондиционирование воздуха. Кн.1 / В.Н.Богословский, А.И. Пирумов, В.Н.Посохин и др. Под ред. Н.Н. Павлова и Ю.И. Шиллера, 4-е изд., перераб. и доп.- Москва.: Стройиздат,1992.-319 с.: ил.-(Справочник проектировщика).

. Торговников, Б.М. Проектирование промышленной вентиляции: Справочник / Б.М. Торговников, В.Е. Табачник, Е.М. Ефанов -Киев: Будивельник, 1983.-256 с.

. Щекин, Р. В. Расчет систем центрального отопления / Р. В. Титов, В.А. Березовский, В.А. Потапов - Киев.: Вища школа, 1975.- 216 с.

. Энергетическое топливо СССР. Справочник. -М: Энергоатомиздат, 1991. -184 с.

. Белоусов, В. Б. Основы проектирования систем центрального отопления / В. Б. Белоусов, Ф. С. Михайлов - Москва.: Госстрйиздат, 1962.-404 с.
