В связи с тем, что апериодическая составляющая тока КЗ

 = , а завод-изготовитель гарантирует  , то допускается проверка по отключающей способности производить по полному току КЗ:



Проверяем это неравенство:



,4 кА <31,1 кА - условие соблюдается.

Проверяем выключатель на электродинамическую стойкость:



Тепловой импульс, выделяемый током КЗ:



Здесь tотк = tр.з + tС.В= 0,1 + 0,08 = 0,18 с

tС.В = 0,08 с полное время отключения ВВТЭ-М-10-20/630 У3.

Все расчётные и каталожные данные сводим в таблицу 19.

Таблица 19.

Расчётные данные

Каталожные данные


Выключатель ВБСК-10-20/630 УХЛ2

Uуст = 10 кВ

Uном = 10 кВ

Iраб.утяж = 456,3 А

Iном = 630 А

Iп,τ = 16,9 кА

Iотк = 20 кА

= 1,6 кА

Полный ток КЗ:

Гарантированный полный ток отключения:


Из таблицы следует, что линейный выключатель для наиболее загруженной линии выбран правильно, все расчётные данные соответствуют каталожным данным выключателя ВБСК-10-20/630 УХЛ2.

8.3.3 Выбор трансформатора напряжения

Выбор трансформаторов напряжения TV3,TV4.

Трансформатор напряжения на сборных шинах 10 кВ предназначен для питания параллельных катушек измерительных приборов и для контроля изоляции в сетях с малыми токами замыкания на землю, поэтому целесообразно использовать трансформатор напряжения типа НАМИТ-10. Трансформатор напряжения устанавливается на каждой секции сборных шин 10 кВ и к нему подключаются только измерительные приборы всех присоединений секции (число линий = 7, плюс присодинение силового трансформатора, итого 8 присоединений), а также приборы контроля изоляции сети 10 кВ.

Согласно однолинейной схемы ГПП-110/10кВ к TV3(TV4) подключаются:

Таблица 20

Прибор

Тип

Потребля-емая мощность катушки (ВА)

Число катушек

cos φ

sin φ

Число приборов

 Вт

 ВАР

Вольтметр

Э-377

2,0

1

1

0

2

4

0

Ваттметр

Д-335

1,5

1

0

1

3

0

Счётчик активной энергии

И-675

3

2

0,38

0,925

8

18,2

44,4

Счётчик реактивной энергии

И-673

3

2

0,38

0,925

8

18,2

44,4

Итого







36,4

88,8


Вторичная нагрузка .

Выбранный трансформатор напряжения НАМИТ-10 имеет номинальную мощность в классе 0,5 (  = 120 ВА).


Таким образом,=96< = 120 ВА, трансформатор напряжения будет работать в выбранном классе точности.

.3.4 Выбор трансформатора тока для наиболее загруженной линии

Выбор трансформатора тока ТА7в цепи наиболее загруженной линии.

Расчёт производится в той же последовательности, что и ТА1 и ТА3:

по номинальному напряжению - Uуст ≤ Uном принимаем Uном = 10 кВ;

по номинальному току - I1 ном ≥ 1,2∙Iраб.утяж ,

определяем:



принимаем ближайший стандартный первичный номинальный ток трансформатора тока , номинальный вторичный ток 5А, KI= 750/5;

по конструкции. Трансформатор тока устанавливается в комплектных распределительных устройствах КРУ, в выкатных тележках.

На основе этого принимаем трансформатор тока ТОЛ-10-1-750/5.


Сравнение расчётных и каталожных данных заносим в таблицу 21.

Таблица 21

Условия выбора и проверки трансформатора тока

Расчётные величины

Каталожные данные

Uуст ≤ Uном

10 кВ

10 кВ

547,6 А

750 А

40,6 кА

Следовательно, выбранный трансформатор тока, для наиболее загруженной кабельной линии, ТОЛ-10-1-750/5выбран правильно.

8.3.5 Выбор трансформаторов тока

Выбор трансформаторов тока в цепи силового трансформатора с низкой стороны (ТА3,ТА6).

ТА3 устанавливается в комплектных распределительных устройствах (КРУ). Трансформаторы тока серии ТПЛ-10-1(трансформатор тока с литой изоляцией, конструкция проходной) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, а также для изолирования цепей вторичных соединений от высокого напряжения в комплектных распределительных устройствах переменного тока на класс напряжения до 10 кВ.         Определяем первичный номинальный ток ТА3.



Принимаем  = 4000 А.

Сравнение расчётных и каталожных данных заносим в таблицу 23.

Таблица 23

Условия выбора и проверки трансформатора тока

Расчётные величины

Каталожные данные

Uуст ≤ Uном

10 кВ

До 10 кВ

2425 А

4000 А

40,6 кА

100 кА

 tт=1 с, К=30


Каталожные данные трансформатора тока удовлетворяют расчётным.

Окончательно выбираем трансформатор тока ТА3(TA6)типа ТЛП-10-1.

8.3.6 Выбор предохранителей

FU1,FU2 в цепи трансформатора собственных нужд

Высоковольтные предохранители выбираются:

по номинальному напряжению - Uуст ≤ Uном принимаем Uном = 10 кВ;

по номинальному току плавкой вставки, где

ном.п.в ≥ (1,5÷2) Iном = 2 ∙ 2,31 = 4,62 (А) , где

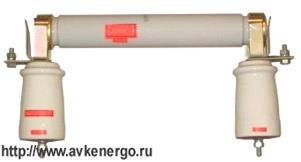

Принимаем Iном.п.в =8 А, выбираем предохранитель ПК1-10-8-20У1.

Предохранитель проверяется по предельному отключающему току

, где

 - ток трёхфазного короткого замыкания в месте установки предохранителя  = 9 кА,  = 20 кА, 20 кА >9 кА.

Предохранитель ПКТ 101-10-8-20 У1 выбран правильно.

П - предохранитель; К - с кварцевым наполнителем; Т - для силовых трансформаторов; 1 - однополюсный, с указателем срабатывания; 01 - конструктивное исполнение контакта; 10 - номинальное напряжение в киловольтах; 8 - номинальный ток предохранителя в амперах; 20 - номинальный ток отключения в килоамперах; У- климатическое исполнение; 1 - категория размещения.

3,FU4 в цепи трансформатора напряжения выбираем по

по номинальному напряжению - Uуст ≤ Uном;

по конструкции, роду установки.

Предохранители ПКН 001-10, номинальное напряжение этого предохранителя 10кВ.

П - предохранитель; К - с кварцевым наполнителем; Н - для трансформаторов напряжения; 0 - однополюсный, без цоколя и без указателя срабатывания; 01 - конструктивное исполнение контакта; 10 - номинальное напряжение в кВ; У - климатическое исполнение; 3 - категория размещения.


Так как 10кВ =10кВ то предохранитель ПКН 001-10У3 выбран правильно

Вывод


В данной курсовой работе разработана система электроснабжения станкостроительного завода в пределах 110/10кВ.

Произведен расчет и выбор трансформаторов ГПП. Выбраны трансформаторы ТРДН-25000/110 в количестве 2-х штук. Произведен расчет и выбор трансформаторов цеховых 10/0,4кВ. Осуществлен выбор защиты ГПП. Рассчитаны нагрузки цехов, центр нагрузок, относительно которого осуществлялось размещение ГПП. Рассчитаны кабельные линии, выбраны сечения кабелей.

Литература


1.      «Расчет системы внутризаводского электроснабжения промышленных предприятий», Рассоха Д.П., Таганрог,2010г.

.        «Внутризаводское электроснабжение и режимы» (Часть 1, 2) 2005г.

.        «Справочник электрика», Киреева Э.А. и Цырука С.А., 2007г.

.        Методическое указание по выполнению к выполнению курсовой работы по предмету «Высоковольтные аппараты»,составитель: И. А. Тибейко Таганрог 2010г.

.        Учебник пособие «Электрические и электронные аппараты», Разынов Ю.К., Москва 2001г.

.        Учебное пособие «Электрические и электронные аппараты», Часть II,И.О.Бекетова, Таганрог 2007г.

.        Правила устройства электроустановок (ПУЭ), М., Энергоатомиздат, 1988 г.
