Расчет электрических цепей

Министерство транспорта Российской Федерации

Федеральное агентство железнодорожного транспорта

Государственное образовательное учреждение высшего профессионального образования

Омский государственный университет путей сообщения (ОмГУПС)

Контрольная работа

по дисциплине «ТОЭ»

Студент гр.ДОТ-АТ-10324

Е.А. Гайвоненко

г. Омск 2013/2014

1. Расчет линейной электрической цепи при несинусоидальном входном напряжении

Таблица №1

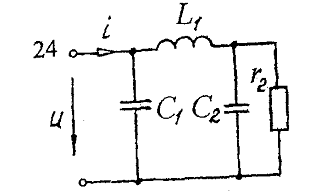

Рис.1

Разложим заданное напряжение в ряд Фурье, ограничившись пятью гармониками.

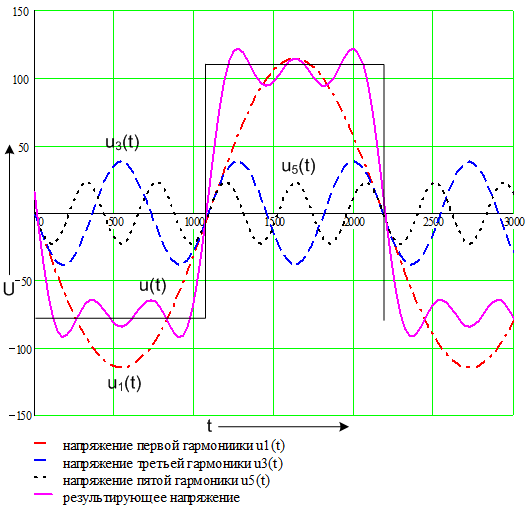

Построим в одной системе координат временные графики гармоник напряжения, суммарную кривую и заданное напряжение.

гармоники напряжения:

Рис. 2

Определим действующее значение напряжения:

гармоника ток электрический мощность

Сопротивление цепи постоянному току:

Постоянная составляющая тока на неразветвленном участке цепи:

Сопротивление цепи на частоте ω для первой гармоники:

Комплексная амплитуда тока первой гармоники на неразветвлённом участке цепи:

Ток первой гармоники на неразветвленном участке цепи:

Аналогично произведем расчеты для второй, третьей и четвёртой гармоник. Результаты сведем в табл.5

Таблица 2

Ток третьей гармоники на неразветвленном участке цепи:

Ток пятой гармоники на неразветвленном участке цепи:

Ток на неразветвленном участке цепи:

Определим действующее значение напряжения:

Активная мощность цепи:

где ß - начальная фаза гармоники напряжения;

Реактивная мощность цепи:

Полная мощность цепи:

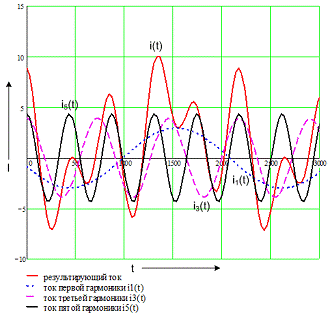

Построим токи гармоник и суммарную кривую тока, полученную в результате графического сложения отдельных гармоник.

Рис. 3

2. Расчет симметричной трёхфазной электрической цепи

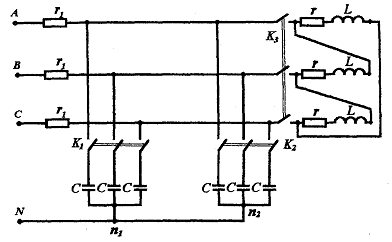

В соответствии с исходными данными, приведенными в табл. 2., выбрать симметричную трёхфазную электрическую цепь, найти токи в линии, составить баланс мощностей, построить векторную диаграмму токов и напряжений. Параметры элементов схемы замещения и значение приложенного напряжения принять в соответствии с данными в табл. 3.

Таблица 2

Таблица 3

Рис. 4

Рис. 5

Для симметричного источника, соединенного звездой:

тогда

Для расчетной схемы:

Токи в фазах В и С получаются путем умножения токов фазы А на соответствующие фазные множители:

Активная, реактивная и полная мощности симметричной нагрузки независимо от соединения:

где  - сдвиг по фазе между фазным напряжением и током.

Рассчитаем падения напряжения на всех элементах схемы замещения фазы А:

Построим векторную диаграмму. Выбираем масштаб по току и по напряжению:

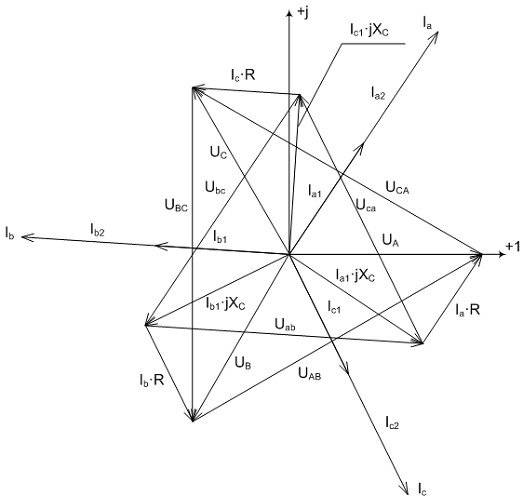

Рис. 3 Векторная диаграмма токов и напряжений трёхфазной электрической цепи

. Расчет несимметричной трёхфазной электрической цепи

В трехфазной несимметричной цепи найдём ток в ветвях при ЭДС фазы А  Номера расчетной схемы замещения и положения ключей приведены в табл.1. Параметры элементов схемы замещения принимаем в соответствии с данными табл.2.

Таблица 4

Таблица 5

Сопротивление элементов схемы замещения, Ом.

Х_L1

R

X_L

X_C

2

5

5

20

10

Рис. 4

Для симметричного источника, соединенного звездой при ЭДС фазы А  ЭДС фаз В и С:

Напряжение смещения нейтрали:

Сопротивления фаз несимметричной звезды:

Линейные токи:

Ток в нейтральном проводе:

Активная мощность цепи равна суммарной мощности потерь в резисторах:

Реактивная мощность цепи:

Комплексная мощность источника:

Построим векторную диаграмму.

Рис. 5

4. Расчет переходных процессов в цепях с одним накопителем энергии

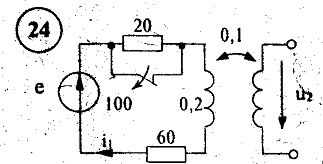

Рис. 6

В цепи с одним накопителем энергии размыкание ключа происходит в момент t=0. Определим в переходном режиме законы изменения токов и напряжений, если в цепи действует источник:

1.      постоянного тока.

·        Установившийся режим до коммутации.

По полученным значениям далее записываем:

·        Дифференциальные уравнение, описывающие токи и напряжения в момент времени t=0.

Решение этой системы для каждой неизвестной представляется в форме:

·        Принужденные составляющие находим из установившегося режима, наступившем после переходного процесса.

По второму закону Кирхгофа запишем алгебраическое уравнение:

·  Получим характеристическое уравнение через входное сопротивление.

Входное комплексное сопротивление схемы для послекоммутационного состояния

Так как характеристическое уравнение имеет один корень, то свободные составляющие записываются в следующей форме:

·        Определение постоянных. В результате расчета, получим выражения для неизвестных:

Для определения неизвестных постоянных А₁, А₂, определим начальные значения  По первому правилу коммутации

Окончательно, после подстановки:

. Расчет переходного процесса в цепи с двумя накопителями энергии

Определим независимые и зависимые начальные условия при наличии источников:

а) постоянных ЭДС(токов)

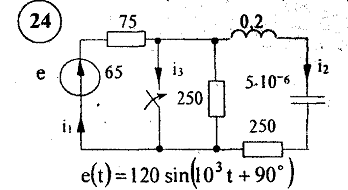

Рис. 7

1.
Установившийся режим до коммутации.

По полученным значениям далее записываем:

2.      Запишем систему алгебраических уравнений для схемы при новом установившемся режиме с учетом правил коммутации:

б) синусоидальных ЭДС (токов)

1.      Установившийся режим до коммутации.

Комплексная амплитуда тока

Комплексная амплитуда напряжения на ёмкости:

Мгновенное значение тока:

Мгновенное значение напряжения на ёмкости:

В момент коммутации (при t=0-)

2.      Запишем систему алгебраических уравнений для схемы при новом установившемся режиме:

Найдем корни характеристического уравнения.

Получим характеристическое уравнение через входное сопротивление.

Входное комплексное сопротивление схемы для после коммутационного состояния

В этом случае имеет место колебательный режим.
