новить следующим образом: меню Формат → окно Абзац → в поле Первая строка установить отступ на…(рис. 6).

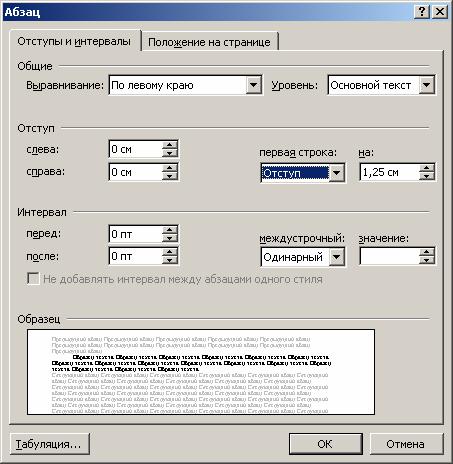

Рис. 6. Окно Абзац

Оформление сокращений в тексте

1.Падежное окончание в порядковых числительных, обозначенных арабскими цифрами, должно быть однобуквенным, если последней букве предшествует гласный звук, а если согласный – двухбуквенным.

Например: 5-й (пятый), 5-го (пятого).

2.При обозначении крупных круглых чисел используются сокращения: для тысяч – с точкой (тыс.), для миллионов, миллиардов – без точки (млн, млрд).

Знаки в тексте

1.Знак процентов (%) отделяют от предшествующего числа пробелом.

2.Знаки №, § пишут слитно с последующим числом.

3.Знаки градуса (º), минуты (′) секунды (″) пишутся слитно с предшествующим числом. Но в выражениях типа «16 ºС» знак градуса отделяют пробелом от предшествующего числа и пишут слитно с обозначением шкалы.

4.В тексте используют только типографские кавычки вида « » (ёлочкой). Другие кавычки (“ ”) и (" ") допустимы только при записи программных кодов, html и др.

5.Следует различать знаки тире (–) и дефис (-) в тексте.

Тире (–) ставится:

а) перед каждой позицией перечисления, если в тексте имеется ненумерованный список, например:

Учебный курс «Прикладные системы обработки данных» ориентирован на то, чтобы в результате его освоения:

−сформировать у студентов фундамент современной информационной культуры;

−обеспечить устойчивые навыки работы на персональном компьютере в условиях локальных и глобальных вычислительных сетей и систем телекоммуникации;

−освоить современные пакеты прикладного программного обеспечения.

б) в пояснениях к математическим формулам после каждого символа перед его расшифровкой (примеры см. в подразд. «Набор математических формул»);

в) между двумя или несколькими словами для обозначения пределов:

–временных: массовые отпуска в июле – августе;

–количественных: сопротивление не должно превышать 3–5 Ом;

(Тире при цифрах, заменяющее по смыслу фразу «от…до…», не отделяют пробелами);

г) в словосочетаниях типа база – эмиттер, ввод – вывод, сток – исток, затвор – исток;

д) между двумя или несколькими фамилиями, если это название какого-

либо закона, явления, теории: теория Канта – Лапласа, закон Бойля – Мариотта, постоянная Стефана – Больцмана.

Дефис (-) ставится:

а) как знак сокращения:

–при выкидке середины слова: д-р техн. наук;

–при сокращении сложного слова, которое пишется через дефис:

инженер-механик → инж.-механик;

б) между частями двойной фамилии (Склодовская-Кюри); в) в сложных прилагательных:

–типа вертикально-сверлильный; поперечно-строгальный; зубчатореечный; ступенчато-симметричный.

Примечание. Прилагательные, образованные от иноязычной фамилии с частицами типа де, фон, ван, пишутся слитно (фон Нейман → фоннеймановская концепция; де Бройль → дебройлевская гипотеза).

Набор математических формул

1.Цифры в формулах набирают прямым шрифтом.

2.Буквенные символы латинского алфавита следует набирать курсивным шрифтом, греческого, готического и русского – прямым шрифтом.

3. Сокращенные тригонометрические и математические термины sin, cos, tg, arcsin, ln, lg, lim, const, min, max набирают прямым шрифтом.

Например: Rm = max{Rk }= Rn , sin x.

4. Размер и вид знаков в формулах должен быть одинаковым по всей работе. Размеры символов: основные – не менее 14 пт; индексы и степенные знаки – не менее 10 пт, индексы второго уровня – не менее 9 пт; знаки Σ, Π и т. п. – не менее 18 пт.

Установить необходимые параметры в MathType можно следующим образом (рис. 7): в меню редактора формул выбрать Size (Размер) → Define (Оп-

ределить):

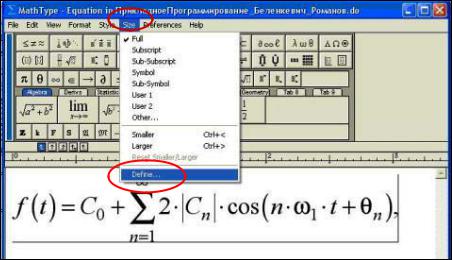

Рис. 7. Подготовкакустановкеразмерностизнаковвформулах

В появившемся окне Define Sizes (Размеры) задать для первых трех параметров соответствующий размер и единицу измерения, а затем нажать кноп-

ки Apply → OK (рис. 8).

Рис. 8. Установка размерности знаков в формулах

5.Знаки математических действий и соотношений (=, ≠, <, >, +, −) отделяют от предыдущих и последующих цифр и знаков пробелом (но при числах, встречающихся в тексте, знаки «+» и «–» от числа не отделяют: ±5).

6.Расшифровку формулы следует начинать со слова «где» с новой строки без абзацного отступа (в соответствии с ЕСКД – с абзаца).

7.Символыраскрываются врасшифровкевпорядкеследованиявформуле.

Например:

В общем виде характеристики полевого транзистора могут быть аппроксимированы степенным полиномом

где Р – выходные параметры ПТ, например, ток стока Iс, крутизна S, проводимость G;

Pmax – максимальное значение выходного параметра; UЗИ – напряжение затвор – исток транзистора;

UЗИ. отс – напряжение отсечки;

χ – степень аппроксимирующего полинома.

или (в тексте, оформленном в соответствии с ЕСКД)

В общем виде характеристики полевого транзистора могут быть аппроксимированы степенным полиномом

где Р – выходные параметры ПТ, например, ток стока Iс, крутизна S,

проводимость G;

Pmax – максимальное значение выходного параметра; UЗИ – напряжение затвор – исток транзистора;

UЗИ. отс – напряжение отсечки;

χ – степень аппроксимирующего полинома.

Следует обратить особое внимание на расположение слова «где» в первом

ивтором случаях.

8.Переносы в формулах нежелательны. Во избежание переноса допускается уменьшение пробелов между элементами формулы. Если уменьшением пробелов не удается разместить формулу на строке целиком, то переносы допускаются на знаках =, <, >, +, −, · (знак умножения «·» при переносе меняется на «×»), при этом знак повторяют в начале следующей строки.

9.Нумерация математических формул должна быть либо сквозной по всей работе, либо двойной (например, по лабораторным работам, разделам).

Оформление таблиц

Цифровой материал, как правило, должен оформляться в виде таблиц, что позволяет более наглядно представить для сравнения полученные результаты.

Все приводимые в таблицах данные должны быть достоверны, однородны и сопоставимы, в основе их группировки должны лежать существенные признаки.

На все таблицы в тексте должны быть ссылки (табл. 1). Предпочтительнее двойная нумерация таблиц по всей работе.

Приоформлениитаблицследуетруководствоватьсяследующимиправилами:

1.Таблицы следует набирать в Microsoft Word .

2.Размер шрифта для табличных данных – такой же, как и во всей работе. Допускается применять в таблице шрифт, на 1–2 пт меньший, чем шрифт основного текста.

3.Таблицы снабжают тематическими заголовками. Текст контрольной работы и заголовок таблицы должны быть разделены пробельной строкой. Пробельной строкой отделяют от таблицы следующий за ней текст. Заголовок и фактический материал таблицы пробельной строкой не разделяют.

Заголовки в «шапке» таблицы выравниваются по центру ячейки (по горизонтали и вертикали) и набираются с прописной буквы, при этом обозначение единицы измерения величины отделяется от текста заголовка запятой (см. пример оформления).
