20 Глава 1_____________________
Таблица 1.5. Сопоставление шлейфа АТС различных типов
Тип АТС |
Сопротивление, Ом |
|
|
|
|
АТС машинной системы |
До 2000 |
|
|
|
|
Декадно-шаговые АТС-47, АТС-54А |
До 1000 |
|
|
|
|
Декадно-шаговые АТС-54 |
До 1500 |
|
|
|
|
Координатные АТСК, АТСКУ, Пентаконта |
До 1000 |
|
|
|
|
При включении через комплект реле удаленных |
До 3000 |
|
абонентов (РУА) |
|
|
Цифровые АТС |
До 1800 |
|
|
|
|
|
|
|
|
|
|

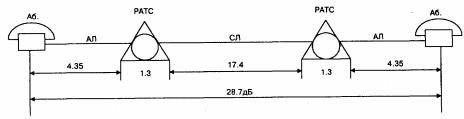

Рис. 1.5. Распределение затухания тракта телефонной передачи
1.4. СИГНАЛИЗАЦИЯ ПО ДВУХПРОВОДНЫМ АНАЛОГОВЫМ АБОНЕНТСКИМ ЛИНИЯМ: ПАРАМЕТРЫ СИГНАЛОВ
Как следует из материала предыдущего параграфа, в системе сигнализации по аналоговым абонентским линиям информация о статусе телефонного аппарата передается при помощи замыкания (трубка снята) и размыкания (трубка положена) шлейфа абонентской линии. Номер вызываемого абонента передается декадными импульсами или частотным способом.
Рекомендуемые значения выдержек времени для распознавания сигналов абонентской сигнализации в цифровых АТС приведены в таблице 1.6. Данные таблицы 1.6 являются обобщением реальных проектных решений. Если строго следовать численным данным из ГОСТа 7153-85, где указан допуск на период Т, равный 100±5 мс, и импульсный коэффициент 1.3-1.9, то импульс должен распознаваться в диапазоне от 53.7 мс до 68.8 мс, а пауза — от 32.8 до 45.6 мс.
Аналоговые абонентские линии |
21 |
Таблица 1.6. Рекомендуемые значения выдержек времени при сканировании сигналов по абонентским линиям
Разрыв абонентского шлейфа во время разговора или набора номера более чем на 150 мс может восприниматься станцией как отбой абонента. Кратковременный же разрыв шлейфа в пределах (80 ±40) мс в процессе разговора или после набора номера на фоне сигнала занятости воспринимается как сигнал повторного вызова регистра (нажатие кнопки «R» или набор цифры «I» на дисковом номеронабирателе).
Характеристики приема на АТС при ручном дисковом декадном наборе определяются необходимостью обеспечить уверенный прием информации при колебании скорости возвратного движения номеронабирателя от 7 до 13 имп/с и импульсном коэффици-
22 Глава 1______________________________________
енте (отношение времени размыкания ко времени замыкания) в пределах 1.3-1.9. Контрольное время ожидания набора первой и каждой следующей цифры номера обычно выбирается в пределах 20-40 с.
Последовательность сигналов, передаваемых по абонентским линиям для различных абонентских установок при декадном наборе, приведена на рис. 1.6 и 1.7.
Рис. 1.6. Сигнализация по абонентским линиям
На всех стадиях разговора (за исключением платного разговора с местного таксофона, требующего переполюсовки) обеспечивается следующая полярность проводов абонентской линии: минус на проводе «а» и плюс на проводе «б». При работе с местными таксофонами полярность линейных проводов (за исключением выхода на бесплатные спецслужбы 01,02,03) соответствует рис. 1.7.
Аналоговые абонентские линии |
23 |
|
|
|
|
|
|
|
|
|
|
|
|

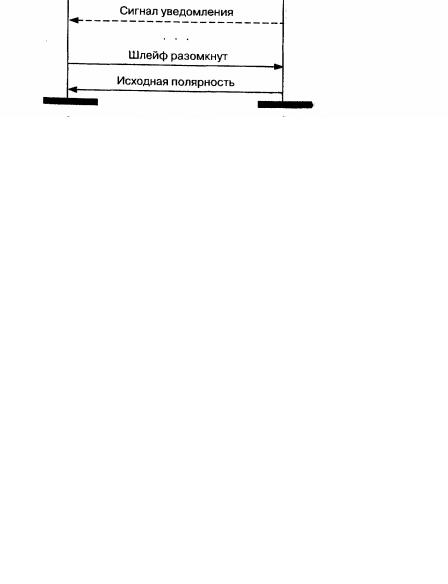

Рис. 1.7. Сигнализация по абонентским линиям. Местный таксофон. Декадный набор номера. Переполюсовка
24 |
Глава I |
|
|
|
|
|
|
|
|
|
|
Примечания: 1) Длительность оплачиваемого периода зависит от зоны и может быть 3 мин; 1 мин; 36с; 30с; 26с; 22с; 20с; 18с;
16с;15с.
2)Отбой может быть выполнен как по сигналу ШЛЕЙФ РАЗОМКНУТ, так и автоматически самим таксофоном, когда монета отсутствует в течение (2—6) с после импульса смены полярности.

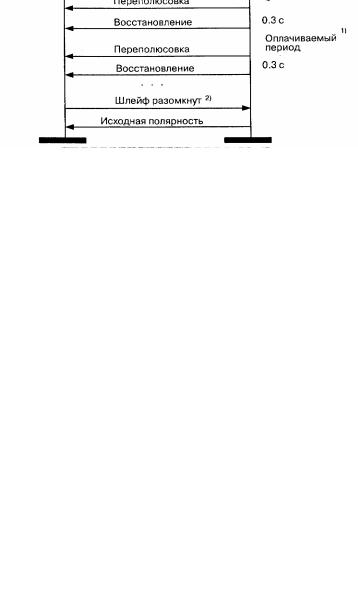

Рис. 1.8. Сигнализация по абонентским линиям (междугородный таксофон)
