Задание на курсовую работу

Вариант №18.

·        Схема функционирует под общим давлением 0,6 МПа.

·        Воздух после сушильной башни поступает в контактный аппарат 4 с температурой 30ºС. Степень сгорания серы принята равной 100%.

·        Степень превращения диоксида серы в контактных аппаратах 4 и 5 по заданию составляет 0,95 и 0,98 соответственно.

·        В абсорберах 6 и 7 происходит полное поглощение серного ангидрида.

·        Производительность 100%-ой серной кислоты: 1000 т/сутки.

·        Массовое соотношение серная кислота: олеум = 5:1

·        Содержание свободного SO₃ в олеуме: 6%.

·        Парциальное давление водяных паров в воздухе 4,8 КПа.

·        Концентрация диоксида серы на выходе из печи 13,3% об.

·        Концентрация орошающей кислоты в сушильной башне 93,0% масс.

·        Концентрация орошающей кислоты в моногидратном абсорбере 98,4% масс.

Задание:

)        исходя из технологической схемы производства серной кислоты, составить ее операторную схему;

)        найти аналитическое выражение для расчета общей степени превращения диоксида серы по ее значениям для 1-ой и 2-ой степеней контактирования;

)        рассчитать материальный баланс ХТС производства серной кислоты в целом;

)        составить материальные балансы для 1-ой и 2-ой ступеней контактирования, для этого определить:

·        объем и состав газовой смеси перед 1-ой ступенью;

·        объем и состав газовой смеси на выходе из нее;

·        количество и состав газа после 2-ой ступени;

)        составить материальный баланс сушильной башни, определить:

·        количество паров воды в воздухе, поступающем на сушку;

·        потоки олеума и кислоты, поступающие из абсорберов 6 и 7 в сборник сушильной башни;

·        количество воды, направляемой в сборник кислоты сушильной башни для разбавления кислоты до заданной концентрации;

·        потоки кислоты, поступающей в сборники абсорберов из сборника сушильной башни;

)        составить материальный баланс абсорбционного отделения. Для этого определить:

·        количество серного ангидрида, поглощаемого в абсорберах;

·        потоки олеума и кислоты, поступающие из сборников абсорберов в сборник сушильной башни и из сборника сушильной башни в сборники абсорберов;

)        рассчитать объем и состав выхлопных газов.

Введение

Среди многих сотен тысяч органических соединений, известных в настоящее время, серной кислоте принадлежит особая роль.

Широкий спектр применения серной кислоты, прежде всего, обусловлен ее физическими и химическими свойствами. Серная кислота - бесцветная едкая тяжелая маслообразная жидкость без запаха, смешивается с водой в любых соотношениях. Эта кислота гигроскопична, то есть способна поглощать влагу из воздуха.

При обычной температуре она не летуча и не имеет запаха. Серная кислота взаимодействует почти со всеми металлами. Скорость этого взаимодействия зависит от природы металла, концентрации кислоты и температуры [1].

На поглощении воды серной кислотой основана осушка газов. Серную кислоту выпускают нескольких сортов, в зависимости от того, для производства какого продукта она требуется. Например, для производства медицинских препаратов, особо чистых реактивов, для заливки аккумуляторов требуется чистая кислота.

В других случаях для производства подойдет менее чистая серная кислота, так называемое купоросное масло. Сернокислотная промышленность выпускает олеум, используемый при производстве некоторых органических препаратов и взрывчатых веществ. Олеум представляет собой раствор серного ангидрида в серной кислоте.

В современном мире многие отрасли промышленности такие как, металлургия, нефтяная промышленность, производство удобрений, микроэлектронное производство, тонкие химические технологии - немыслимы без применения серной кислоты.

Например, большое количество серной кислоты используется для получения фосфорных и азотных удобрений. В металлургии серную кислоту применяют для обнаружения микротрещин в готовой продукции, а также серную кислоту используют в цехах гальванопокрытий. Также серная кислота необходима для переработки различных руд и ископаемых. Большое количество серной кислоты требуется нефтеперерабатывающей промышленности для очистки нефти и ее различных фракций. В органическом синтезе концентрированная серная кислота - необходимый компонент при получении многих красителей и лекарств.

серный кислота окисление абсорбер

1. Теоретическая часть

.1 Производство серной кислоты

Сырьевая база производства серной кислоты - это серосодержащие соединения, из которых с помощью обжига можно получить диоксид серы. В промышленности около 80% серной кислоты получают из природной серы и железного колчедана.

Иногда в качестве сырья используют отходящие газы цветной металлургии, получаемые при обжиге сульфидов цветных металлов и содержащие диоксид серы, а в некоторых производствах применяют сероводород, образуемый при сероочистке в нефтепереработке.

При получении серной кислоты из отходящих газов стадия обжига входит в состав другого производства.

Химическая схема производства серной кислоты из серы включает следующие стадии:

S + O₂ => SO₂ + Q_р (1)₂+ 1/2 O₂ <=> SOз + Q_р(2)з + H₂O <=>H₂SO₄ + Q_р(3)

Минеральное сырье содержит примеси, поэтому функциональная схема включает еще стадию очистки газа после его обжига. Сера - легкоплавкое вещество с температурой плавления 386 К. Перед сжиганием ее расплавляют, используя пар, получаемый при утилизации теплоты горения.

Расплавленная сера отстаивается и фильтруется для удаления имеющихся в природном сырье примесей, затем насосом подается в печь сжигания.

При горении серы по реакции 1 часть кислорода эквимолярно переходит в диоксид серы, поэтому суммарная концентрация О₂ и SO₂ постоянна и равна концентрации кислорода С_о в исходном газе (а+b = С_о), так что при сжигании серы в воздухе:

b = 0,21 - a.

1.2 Технологическая схема производства серной кислоты при повышенном давлении. Описание технологического процесса, функциональная и операторная схемы

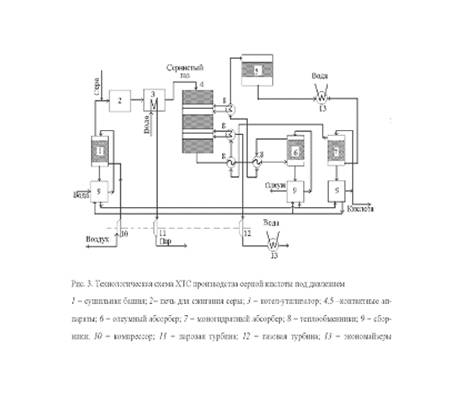

Расправленная сера подается с потоком воздуха в печь 2 , где сжигается до диоксида серы.

Сернистый газ охлаждается в котле- утилизаторе 3 и направляется в контактный аппарат 4, где на катализаторе осуществляется процесс окисления SO2 в SO3 методом двойного контактирования с промежуточной абсорбцией SO3 в абсорбере 6.

Трехслойный контактный аппарат 4 составляет первую ступень контактирования. Нагретый за счет химической реакции газ после прохождения каждого из трех слоев катализатора охлаждается в теплообменнике 8.

Газ после первой ступени освобождается от SO3 в абсорбере 6.

Контактный аппарат 5 представляет собой вторую ступень контактирования - в ней происходит доокисление непрореагировавшего SO2.

После доокисления газовая смесь охлаждается в экономайзере 13 и поступает в моногидратный абсорбер 7.

Сушка атмосферного воздуха нагнетаемого компрессором 10 производится в сушильной башне 1 орошаемой концентрированной серной кислотой.

После абсорбера 7 газ подогревается в теплообменнике 8, после чего отправляется на газовую турбину 12 и затем в экономайзер 13.

Продукция в виде олеума и моногидрата отбирается из абсорберов 6 и 7.

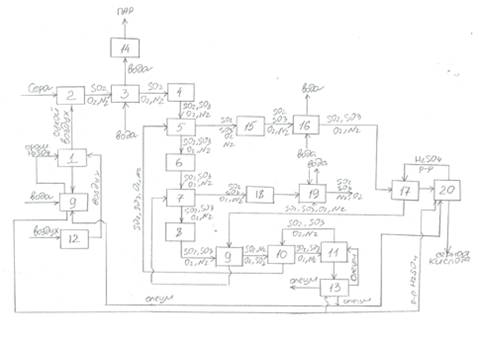

Структурная схема производства серной кислоты при повышенном давлении

1 - сушильная башня; 2 - печь для сжигания серы; 3- котел-утилизатор; 4,6,8,15 - контактный аппарат; 5,7,9,10 - теплообменники; 11 - олеумный абсорбер; 12 - компрессор; 9,13,20 - сборники; 14 - паровая турбина; 16,19 - экономайзеры; 17 - моногидратный абсорбер; 18 - газовая турбина.

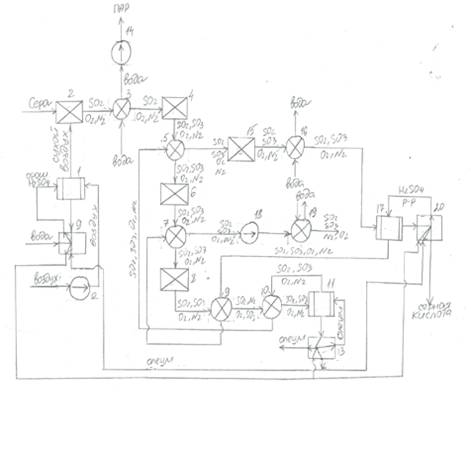

Операторная схема производства серной кислоты при атмосферном давлении:

- сушильная башня; 2 - печь для сжигания серы; 3- котел-утилизатор; 4,6,8,15 - контактный аппарат; 5,7,9,10 - теплообменники; 11 - олеумный абсорбер; 12 - компрессор; 9,13,20 - сборники; 14 - паровая турбина; 16,19 - экономайзеры; 17 - моногидратный абсорбер; 18 - газовая турбина.

1.3 Основные этапы сернокислого производства

Процесс производства серной кислоты из элементарной серы состоит из следующих основных этапов:

. Подготовка сырья: очистка и плавление серы; очистка, сушка и дозировка воздуха;

. Сжигание серы:

S + O₂ = SO₂ (1).

Процесс ведут с избытком воздуха. Выделяется очень большое количество теплоты ΔН = -362,4 кДж/моль

. Контактное окисление SO₂ в SO₃:

SO₂+ 0,5O₂ = SO₃ (2).

на ванадиевом катализаторе при температуре 420-550˚C, тепловой эффект реакции при 500˚C составляет 94,23 кДж/моль;

4. Абсорбция SO₃:

₃ + H₂O = H₂SO₄ (3).

Абсорбционная колонна орошается 98,4% H₂SO₄. Перед отправкой на склад кислота разбавляется до ~ 93%

2. Расчетная часть

2.1 Материальный баланс процесса

Расчет производительности серной кислоты (кмоль/ч).

Производительность по 100% серной кислоте - 1000 т/сутки.

П(т/сутки)=П * 1 000/(кол-во часов в сутки)=П(кг/ч)

П (с.к.) (кмоль/ч) =( П (с.к.) кг / ч ) / (М (с.к.) кг / кмоль)

П (с.к.) = 1 000 * 1 000 / 24 = 41 666,667 кг/ч

М (с.к.) = 2*1,008 + 32,065 + 4*15,999 = 98,077 кг / кмоль

П (с.к.) = 41 666,667 / 98,077 = 424,836 кмоль /ч

Рассчитаем количество получившегося олеума:

где n - массовое соотношение кислоты и олеума

На основании этих данных, а также зная степени превращения и абсорбции, мы можем рассчитать количество серы, необходимое для получения продуктов. Примем, что вся сера сгорает полностью:

По реакциям, проходящим, видим, что стехиометрические соотношения одинаковы и равны единице:

S + O₂ = SO₂

SO₂ + O₂ = SO₃

SO₃ + H₂O = H₂SO₄

Составим уравнение, где x - это кол-во серы (сернистого газа, так как окисление серы до диоксида происходит 100%).:

После 1^ой ступени окисления поток:

После абсорбции в олеумном абсорбере:

После 2^ой ступени окисления:

После абсорбции в моногидратном абсорбере:

Общее аналитическое выражение для расчета общей степени превращения сернистого газа:

Найдём количество серы, затраченное на образование олеума и серной кислоты. Олеум состоит из SO₃ и серной кислоты. Содержание SO₃ в олеуме 6%:

Количество серы, затраченное на образование товарной кислоты:

Общее количество серы, затраченное на образование товарных продуктов:

Доля серы, потерянная в отходящих газах:

Зная количество серы, рассчитаем количество воздуха, необходимое для её сжигания. По уравнению реакции окисления найдём количество затраченного кислорода:

S + O₂ = SO₂

Концентрацию кислорода в сернистом газе можно найти по уравнению:

Количество кислорода, оставшегося после реакции:

Определим поток сухого воздуха.

Для этого составим пропорцию:

Определим количество воды в воздухе до осушки.

Количество влажного воздуха:
