Материал: Проектирование системы освещения квартиры

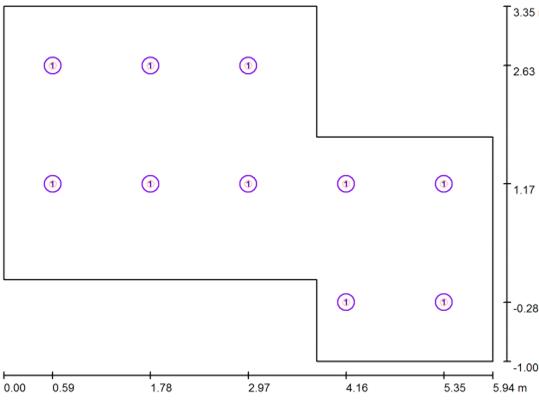

Рисунок 11. Расположение светильников в малом зале

Равномерность на рабочей плоскости:

6. Проектирование освещения в основном зале

С помощью освещения зала гостиной можно придать своему жилищу совершенно другой вид, добавить ему уюта. Пожалуй, самой главной задачей светодизайна квартиры является освещение зала, или гостиной (рисунок 12). Гостиная является основной комнатой, в которой ведется прием гостей, в ней можно отдохнуть от трудовых будней возле телевизора, либо сыграть с детьми в подвижные игры. Эта комната - лицо вашей квартиры, значит необходимо подчеркнуть все достоинства интерьера и скрыть недостатки. Ко всему прочему освещение должно быть практичным. Продуманная система подсветки, спрятанная от глаз, совместно с взаимно расположенными декоративными элементами и мебелью сформируют в комнате необычную атмосферу и облик интерьера. С помощью световых эффектов можно менять интерьер, не переставляя мебель, хорошее освещение поможет вам поддержать композиционную структуру квартиры или дома и придать им особую выразительность.

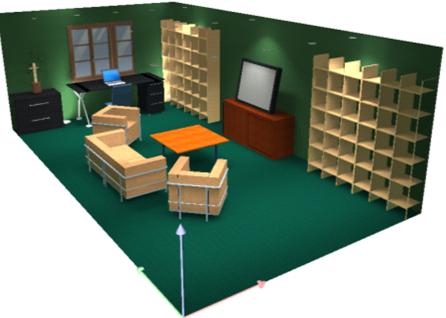

Рисунок 12. 3D вид, основной зал

Первый светильник, который был использован - это 2 встраиваемых DIAL 17 1 HIT 35W (рисунок 14, светильник №1) для создания декоративного освещения возле книжной полки и рабочим столом. Второй светильник - 16 х Lighting Technologies Punto 110 (рисунок 14, светильник №2), у него небольшая зона освещенности, но это можно компенсировать количеством светильников.

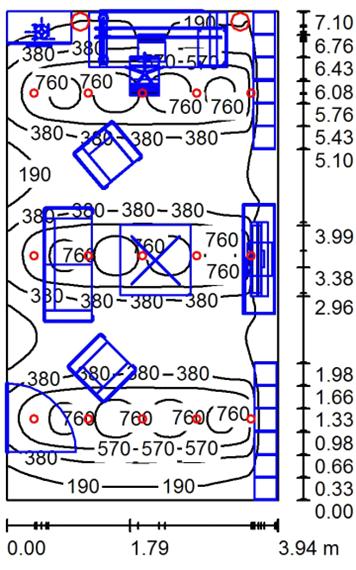

Рисунок 13. Распределение освещенность в основном зале

Светотехнические результаты: Общий световой поток: 20721 lm, Общая мощность: 309.0 W, Коэффициент эксплуатации: 0.8. Освещенность в пространстве представим в виде таблицы 6.

Таблица 6. Освещенность в основном зале

Равномерность на рабочей плоскости:

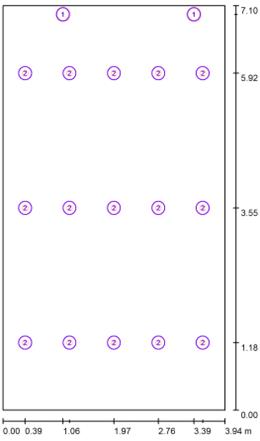

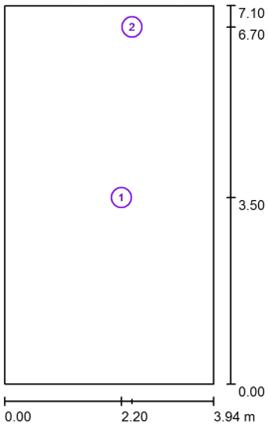

Рисунок 14. Расположение: а - светильников в основном зале; б - расчетных точек в основном зале

7. Проектирование освещения в ванной комнате

Освещение ванной комнаты (рисунок 15) является важным фактором, о котором необходимо позаботится заранее, на стадии проектирования ванной. Ванная комната будет уютной и комфортной, если освещение будет подобрано правильно. Тогда оно визуально увеличит площадь помещения, скроет или подчеркнет необходимые элементы интерьера. Необходимо помнить, что эффективность освещения зависит от мощности лампы и от поглощения его окружающими отделочными материалами, а так же элементами интерьера. Например, темные потолки и стены, темная шероховатая фактурная поверхность декорированных элементов, более интенсивно поглощают свет, чем гладкие и светлые.

Задача освещения ванной комнаты, рассеять сумрак, поэтому необходимо получить более равномерный свет без создания контрастов, слишком или слабо освещенных зон и тени. Оно должно быть достаточно сильным, максимально «мягким» и рассеянным.

Рисунок 15. 3D вид, ванная комната

Для освещения ванной был использован светильник DIAL 7 Twinlights, у него небольшая мощность и теплый белый свет.

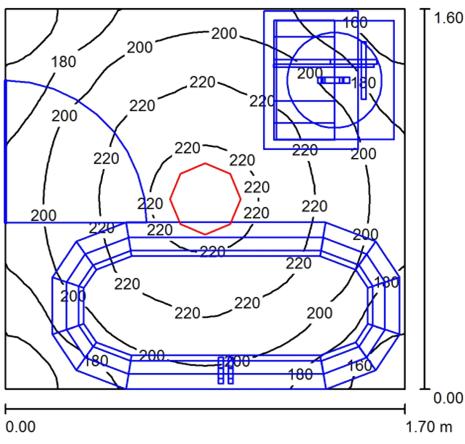

Рисунок 16. Распределение освещенность в ванной комнате

Светотехнические результаты: Общий световой поток:1197 lm, Общая мощность: 28.0 W, Коэффициент эксплуатации: 0.8. Освещенность в пространстве представим в виде таблицы 7.

Таблица 7. Освещенность в ванной комнате

Рисунок 17. Расположение светильника в ванной комнате

Равномерность на рабочей плоскости:

. Проектирование освещения в туалете

Освещение маленького туалета играет далеко не последнюю роль в дизайне его интерьера, в частности, в визуальном расширении пространства и исправлении его неудачной геометрии. Как правило, в типовых квартирах в санузле не предусмотрено естественное освещение, и поэтому грамотно подобрать искусственные источники очень важно.

Для помещений с повышенной влажностью, к каковым относится и туалет (рисунок 18), необходимо выбирать специальные герметично закрытые осветительные приборы. Кроме того, свет не должен быть ярким и бить в глаза, гораздо лучше, если он будет мягким и рассеянным. Удобный и потому часто используемый на практике вариант - когда освещение маленького туалета и вентиляция включаются одним выключателем.

Рисунок 18. 3D вид, туалет

Для освещения ванной был использован светильник DIAL 7 Twinlights, у него небольшая мощность и теплый белый свет.

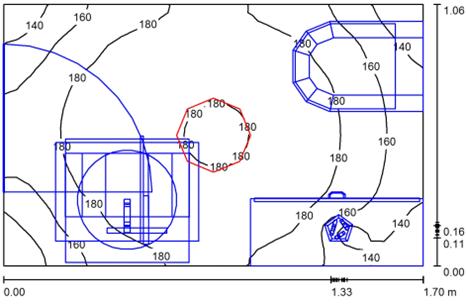

Рисунок 19. Распределение освещенность в туалете

Светотехнические результаты: Общий световой поток:1191 lm, Общая мощность: 28.0 W, Коэффициент эксплуатации: 0.8. Освещенность в пространстве представим в виде таблицы 8.

Таблица 8. Освещенность в туалете

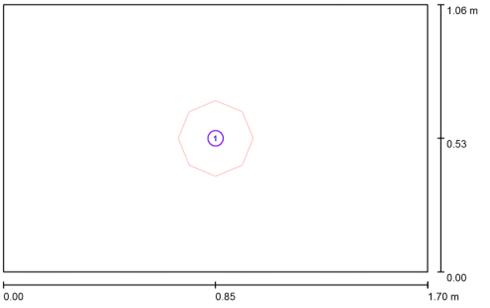

Рисунок 20. Расположение светильника в туалете

Равномерность на рабочей плоскости:

9. Проектирование освещения в спальной комнате

Спальня - это самая главная часть дома (рисунок 21). Она отличается от всех остальных комнат в квартире тем, что туда не заходят посторонние. В спальне, мы можем просто расслабиться, почитать перед сном и отдохнуть после напряженных трудовых будней. И все это, как правило, происходит при искусственном освещении, которое играет важную роль в интерьере вашей спальной комнаты. По мнению специалистов, освещение спальни должно быть мягким и рассеянным.

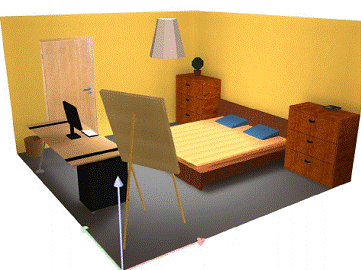

Рисунок 21. 3D вид, спальня

В этой комнате были использован один светильник DIAL 16 Cyber Deco (рисунок 23, светильник №1), он обладают мягким светом и большим радиусом освещенности, что как раз хорошо подходит для спальни. Расчетная точка расположена на столе с компьютером.

Светотехнические результаты: Общий световой поток: 11278 lm, Общая мощность: 270.0 W, Коэффициент эксплуатации: 0.8. Освещенность в пространстве представим в виде таблицы 9.

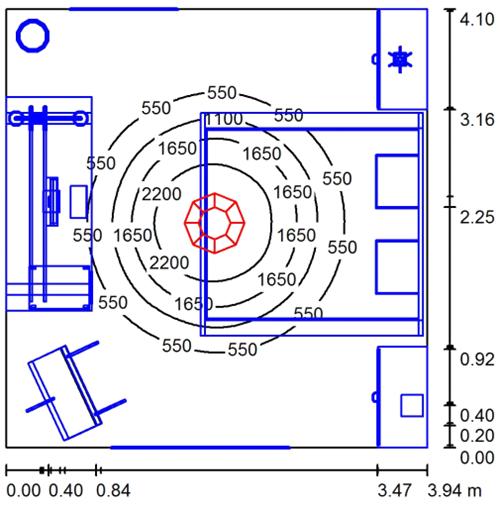

Рисунок 22. Распределение освещенность в спальне

Таблица 9. Освещенность в спальне

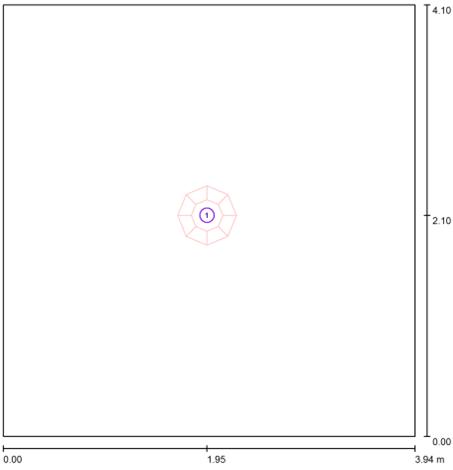

Рисунок 23. Расположение светильника в спальне

Равномерность на рабочей плоскости:

Заключение

Таким образом, в результате выполнения данной курсовой мы рассчитали рабочее освещение для всех комнат в квартире, выбрали источники света для рабочего освещения в виде светильников типа DIAL 16 Cyber Deco, DIAL 17 1 HIT 35W, DIAL 6 Optikleu, DIAL 7 Twinlights и Lighting Technologies Punto 110. Проектирование было выполнено в соответствии с требованиями следующих нормативных документов: СНиП 23-05-95 Естественное и искусственное освещение [2]; СанПин 2.2.1/2.1.1.1278-03 (санитарные правила и нормы) Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий [3].

Список использованных источников

1.      Шпиганович А. Н., Зацепина В. И., Зацепин Е. П. Электрика предприятий, организаций и учреждений. Электрическое освещение и сети. Том 1. Осветительные приборы и сети. Липецк: Издательство ЛГТУ, 2009. 610 с.

.        СНиП 23-05-95. Естественное и искусственное освещение.

.        СанПиН 2.2.1/2.1.1.1278-03. Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий

.        СТО-13-2011 Студенческие работы. Общие требования к оформлению. Липецк: ЛГТУ, 2011, 32 с.
