Материал: Проектирование системы освещения квартиры

Проектирование системы освещения квартиры

Введение

Проектирование и создание осветительных установок представляет решение целого комплекса вопросов по выбору, оптимальному расположению и разработке режимов работы источников освещения, осветительных приборов, электрических сетей, систем управления и защиты. Большое внимание уделяется эргономичности. Системы освещения современных объектов строительства должны составлять единый ансамбль с интерьером и наружным дизайном здания, что приводит только к их усложнению. Поэтому инженерно-технические работники, проектирующие, монтирующие и эксплуатирующие системы электрического освещения, должны обладать достаточным объемом знаний не только в теории электрического освещения, но и в ряде других дисциплин.

Целью данной курсовой работы является облегчение труда дизайнера и проектировщика сложных систем электрического освещения за счет автоматизация проектирования. Все расчеты выполнялись в программном пакете DIALux (Deutsche Institut fur Angewandte Lichttechnik), он распространяется бесплатно и может использовать данные светильников любых изготовителей.

. Проектирование внутренней системы освещения квартиры

1.1 Общие сведения о проектируемом помещении

Представим общий план квартиры (рисунок 1), в которой необходимо установить осветительные приборы. Высота потолков в каждой из комнат равна 2,40 метра.

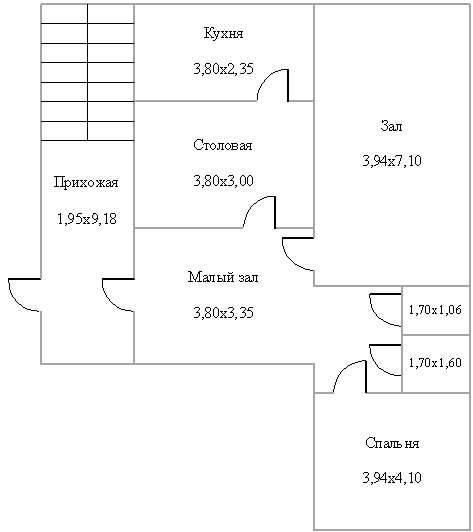

Рисунок 1. План квартиры

Светильники, которые были использованы в данной курсовой работе приведены в таблице 1.

Таблица 1. Используемые светильники

2. Проектирование освещения прихожей комнаты

электрический освещение светильник квартира

Прихожая - это помещение, которое выполняет четкие и разграниченные функции (рисунок 2). С одной стороны, это помещение, где вы и ваши гости могут привести себя в порядок, с другой, прихожая - это то, с чего начинается ваш дом. Главным условием является то, что в прихожей по определению должно быть много света, так как солнце туда, не заглядывает. А контроль вашего внешнего вида предполагает хорошее освещение. Нужно найти золотую середину - освещение ни в коем случае не должно быть в глаза и быть навязчивым, таким чтобы можно было спокойно читать книжку или журнал.

Рисунок 2. 3D вид, Прихожая

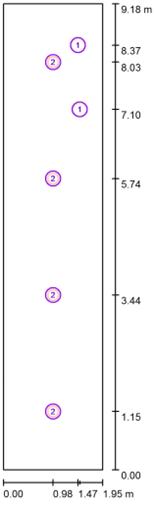

В прихожей были использованы светильники DIAL 6 Optikleuchten - 4 штуки (рисунок 3б, светильник №2) для освещения комнаты и встраиваемые DIAL 17 1 HIT 35W (рисунок 3б, светильник №1) - 2 штуки, для создания декоративного освещения лестницы.

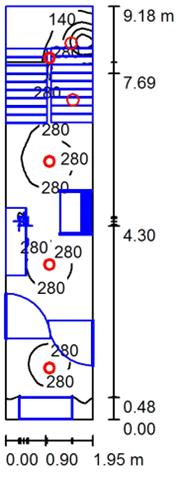

Рисунок 3. Изображение, показывающее: а - распределение освещенности; б - расположение светильников

Светотехнические результаты: Общий световой поток:11338 lm, Общая мощность: 268.0 W, Коэффициент эксплуатации: 0.8. Освещенность в пространстве представим в виде таблицы 2.

Таблица 2. Освещенность в прихожей

Расположение расчетной точки было выбрано на кресле. Равномерность на рабочей плоскости:

. Проектирование освещения на кухне

Кухня - совершенно особенное помещение, всеми любимое и традиционно самое посещаемое место в доме (рисунок 4). Здесь не только готовят, но и проводят время, общаясь в кругу семьи и друзей. Грамотно организованное освещение способно решить и бытовые и дизайнерские задачи организации пространства кухни. Главное на кухне - удобное освещение рабочей зоны столешницы.

Рисунок 4. 3D вид, кухня

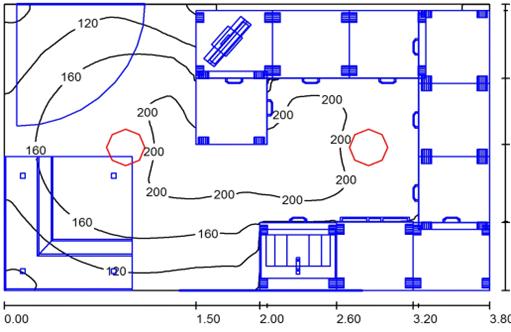

Для освещения кухни были использованы 2 светильника DIAL 7 Twinlights. Расчетная плоскость была выбрана рядом с раковиной. На рисунке 5 представлено распределение освещенности и расположение светильников на кухне. Как видно из рисунке освещенность в районе дивана около 150-160 лк, что подходит только для приготовления пищи, но не подходит для чтения и других зрительных работ.

Рисунок 5. Распределение освещенность и расположение светильников на кухне

Светотехнические результаты: Общий световой поток:2383 lm, Общая мощность: 56.0 W, Коэффициент эксплуатации: 0.8. Освещенность в пространстве представим в виде таблицы 3.

Таблица 3. Освещенность на кухне

Равномерность на рабочей плоскости:

. Проектирование освещения в столовой

Для создания уюта и комфорта в столовой важен не только выбор подходящей мебели и аксессуаров, особую роль также играет освещение. Правильное освещение столовой (рисунок 6) способствует созданию спокойной, непринуждённой атмосферы во время трапезы.

Внешний вид и расположение светильников следует подбирать таким образом, чтобы они справлялись с основной задачей - выделение стола из общего фона интерьера. Общего света в столовой может вовсе не быть. Если в других комнатах такое освещение является основным, то в столовой главную роль играет локальное освещение. Количество светильников и их расположение зависят от площади помещения, расположения стола и других предметов мебели. Был выбран классический вид расположения, когда стол находится в центре столовой, а светильник крепится к потолку над столом.

Рисунок 6. 3D вид, столовая

В столовой были использованы светильники DIAL 6 Optikleuchten - 3 штуки. Они обладают мягким светом и большим радиусом освещенности.

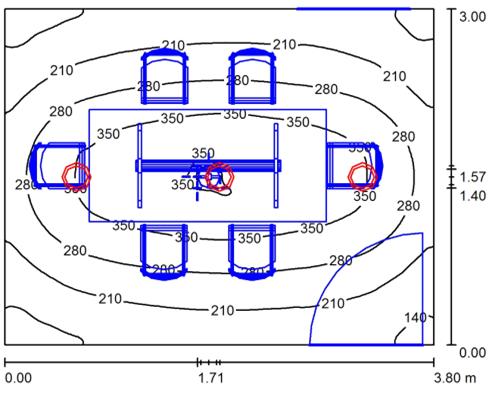

Рисунок 7. Распределение освещенность в столовой

Светотехнические результаты: Общий световой поток:5450 lm, Общая мощность: 138.0 W, Коэффициент эксплуатации: 0.8. Освещенность в пространстве представим в виде таблицы 4. Расчетная точка находится в середине стола. Равномерность на рабочей плоскости:

Таблица 4. Освещенность в столовой

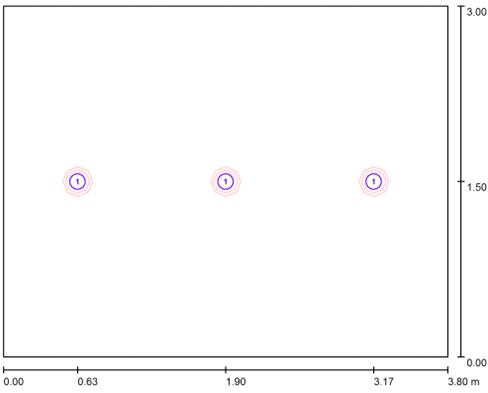

Рисунок 8. Расположение светильников в столовой

5. Проектирование освещения в малом зале

Правильное расположение самых необходимых предметов мебели в гостиной - залог приятного и комфортного времяпрепровождения в ней. Отлично, если комната огромная, с большими панорамными окнами в пол и высоким потолком. Но если дело обстоит иначе, на помощь приходит декоративное освещение, примером такого освещения служит рисунок 9.

Рисунок 9. 3D вид, малый зал

В этой комнате были использованы 10 светильников Lighting Technologies Punto 110 (рисунок 11, светильник №1), он обладают мягким светом и небольшим радиусом освещенности, но это можно компенсировать количеством светильников.

Светотехнические результаты: Общий световой поток: 11100 lm, Общая мощность: 150.0 W, Коэффициент эксплуатации: 0.8. Освещенность в пространстве представим в виде таблицы 5.

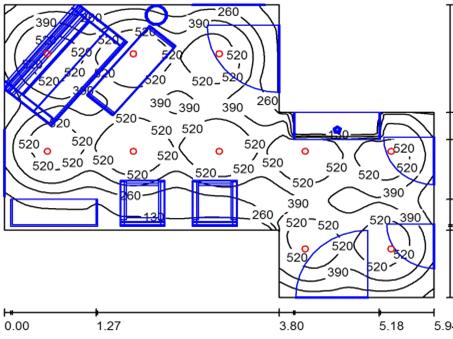

Рисунок 10. Распределение освещенность в малом зале

Расчетная точка расположена на журнальном столике.

Таблица 5. Освещенность в малом зале
