Материал: Проектирование схем энергоснабжения промышленного предприятия
Таблица
|
№ |
ΔPхх, кВт |
ΔPкз, кВт |
Iхх,% |
Uкз,% |
ΔPт, кВт |
ΔQт, кВт |
Pр+ΔPт, кВт |
S, кВА |
Тип БК |
|
1 |
2,1 |
12,2 |
1,4 |
5,5 |
28,83 |
9,258 |
2186,38 |
2702,96 |
УКЛ(П)Н-0,38-300-150УЗ |
|
2 |
2,1 |
12,2 |
1,4 |
5,5 |
9,928 |
49,29 |
518,09 |
926,843 |
УКБН-0,38-100-100УЗ |
|
3 |
1,42 |
7,6 |
2 |
5,5 |
13,28 |
8,768 |
854,14 |
1204,18 |
- |
|
4 |
1,45 |
5,5 |
2,1 |
4,5 |
5,29 |
20,97 |
284,48 |
416,847 |
УКБН-0,38-100-50УЗ |
|
5 |
1,42 |
7,6 |
2 |
5,5 |
6,167 |
34,24 |
286,36 |
529,865 |
- |
. Расчет питающих сетей
Сечение кабелей напряжением 10 кВ определяется по экономической плотности тока и проверяется по допустимому току кабеля в нормальном режиме работы с учетом условий его прокладки, по току перегрузки, потере напряжения в послеаварийном режиме и термической стойкости к токам короткого замыкания.
Расчетный ток в кабельной линии в нормальном
режиме.
,(6.1)
где
- мощность, которая должна
передаваться по кабельной линии в нормальном режиме.
Например, при питании однотрансформаторной цеховой подстанции это расчетная нагрузка трансформатора подстанции, при питании двухтрансформаторной подстанции это расчетная нагрузка, приходящаяся на один трансформатор, а при питании распределительного устройства 6-10 кВ это нагрузка, потребляемая одной секцией сборных шин. Для магистральной линии мощность должна определяться для каждого участка путем суммирования нагрузок соответствующих трансформаторов, питающих по данному участку магистральной линии.
Сечение кабельной линии определяется
по экономической плотности тока как
(6.2)
где
- экономическая плотность тока,
зависящая от типа кабеля и продолжительности
использования максимума нагрузки.
По результату расчета выбирается
кабель, имеющий ближайшее меньшее стандартное сечение по отношению
. При выборе
типа исполнения кабеля должны учитываться условия окружающей среды. Для
выбранного кабеля по таблицам из справочников находят длительно допустимый ток.
Допустимый ток кабеля с учетом
условий его прокладки рассчитывается по формуле
(6.3)
где
=0,9 - поправочный коэффициент на
число параллельно прокладываемых кабелей:
=1,14 - поправочный коэффициент на
температуру среды, в которой прокладывается кабель;
- число запараллеленных кабелей в
кабельной линии;
Кпер=1,25 - коэффициент перегрузки.
Согласно ПУЭ для кабельных линий,
прокладываемых по трассам в различных условиях охлаждения, сечения кабелей
должны выбираться по участку трассы с худшими условиями охлаждения, если длина
его составляет более 10 м. Например, при прокладке кабеля в траншее и кабельном
канале цеха коэффициент берется по
температуре цеха не ниже +20…- 25о С.
Под послеаварийным режимом кабельной линии будем понимать режим, когда выходит из строя одна из двух кабельных линий, питающих потребителей 1-ой и 2-ой категории. При этом нагрузка на линию удваивается, т.е. Iав = 2Iрк.
Допустимая перегрузка в указанном
режиме
(6.4)
где
- коэффициент перегрузки.
Потери напряжения в кабельной линии
(6.5)
где
- расчетные активная и реактивная
нагрузки;
,
- удельные активное и индуктивное
сопротивления кабеля.
Расчет питающих сетей по формулам
6.1…6.5 сведены в таблицу 6.1.
Таблица 6.1. - Расчет кабельных линий.
|
№ |
Sрк, А |
Iрк, А |
Jэ |
Fэ |
I’доп, А |
Kав |
Iав, А |
R0, Ом/м |
X0, Ом/м |
ΔU, % |
ΔUдоп% |
|
1 |
2703 |
148,6 |
1,4 |
106,2 |
257 |
1,3 |
333,5 |
0,258 |
0,0602 |
0,11 |
< 5 |
|
2 |
926,8 |
50,96 |
1,4 |
36,4 |
141 |
1,3 |
183,4 |
0,62 |
0,0625 |
1,09 |
< 5 |
|
3 |
1204 |
66,21 |
47,29 |
141 |
1,3 |
183,4 |
0,62 |
0,0625 |
1,23 |
< 5 |
|
|
4 |
416,8 |
22,92 |
1,4 |
16,37 |
96 |
1,3 |
125 |
1,24 |
0,0662 |
1,17 |
< 5 |
|
5 |
529,9 |
29,13 |
1,4 |
20,81 |
96 |
1,3 |
125 |
1,24 |
0,0662 |
0,48 |
< 5 |
Список
использованной литературы
1. Данилов Н.И. Энергосбережение. Екатеринбург: Энерго-Пресс, 1999. - 109 с.
. Ермилов А.А. Основы электроснабжения промышленных предприятий. 4-е изд., перераб. и доп. - М.: Энергоатомиздат, 1983.- 208 с.
. Коновалова Л.Л., Рожкова Л.Д. Электроснабжение промышленных предприятий и установок: Учеб. пособие для техникумов. - М.: Энергоатомиздат, 1989.- 528 с.
. Кудрин Б.И., Прокопчик В.В. Электроснабжение промышленных предприятий: Учеб. пособие для вузов. - М.: Высш. шк., 1988.- 420 с.
. Неклепаев Б.Н., Крючков И.П. Электрическая часть электростанций: Справ. Материалы для курсового и дипломного проектирования: Учеб. пособие для вузов. 4-е изд., перераб. и доп. - М.: Энергоатомиздат, 1989.- 608 с.
. Ристхейн Э.М. Электроснабжение промышленных установок: Учеб. для вузов. - М.: Энергоатомиздат, 1991.- 424 с.
. Рожкова Л.Д., Козулин Б.С. Электрооборудование станций и подстанций. - М.: Энергоатомиздат, 1987. - 648 с.
. Справочник по проектированию электроснабжения / под ред. Ю.Г. Барыбина и др. - М.: Энергоатомиздат, 1990.- 576 с.
. Федеров А.А., Каменев В.В. Основы электроснабжения промышленных предприятий: Учеб. для вузов. 4-е изд., перераб. и доп. - М.: Энергоатомиздат, 1984.- 576 с.
.
Федеров А.А., Стариков Л.Е. Учебное пособие для курсового и дипломного
проектирования по электроснабжению промышленных предприятий: Учеб. пособие для
вузов. - М.: Энергоатомиздат, 1987. 368 с.
Приложения
Приложение 1
Приложение 2

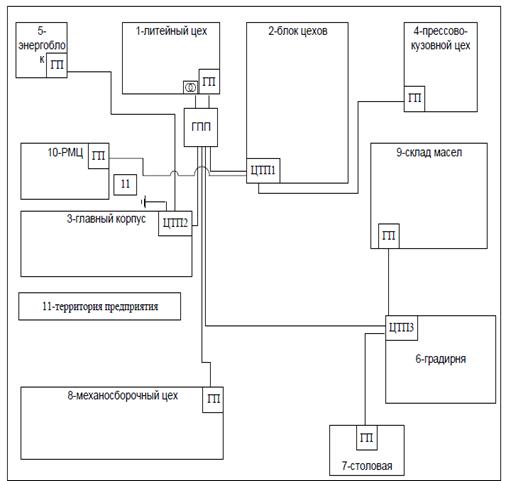

Генеральный план промышленного предприятия
