Материал: Проектирование сегмента сети широкополосного доступа

Производитель

Элтекс

UTSTARCOM

Zyxel

Марка

GPON LTE-8ST

BBS 1000+

OLT-1308H

Энергопотребление, Вт

70

70

100

Максимальное количество портов

8

8

80

 Тип соединителей

SC/APC, SC/UPC

SC/APC, SC/UPC

SC/APC, SC/UPC

Дальность передачи, км

20

10

20

Коэффициент расщепления

до 1:64

до 1:64

до 1:64

Оптический бюджет, дБ

28

29

28

Температура эксплуатации, °С

-5…+40

+5…+40

-5…+45

Устройство выполняет следующие функции:

динамическое распределение полосы DBA;

поддержка функций безопасности;

удаленное управление ONT, автоматическое обнаружение новых ONT;

организация VLAN (диапазон идентификатора VLAN 0-4094);

фильтрация по МАС-адресу, размер таблицы МАС адресов - 16 000 записей;

2.8 Линейный участок

2.8.1 Анализ магистральных оптических кабелей

Согласно произведенным расчетам параметров передачи ОВ и требованиям Рекомендации ITU-T G.983, для строительства PON должны применяться кабели с одномодовыми оптическими волокнами типа G.657A или совместимые с ними G.652D.

Волокна G.657А предназначены для использования с различными приложениями на сетях доступа. Они являются оптимизированными в отношении потерь на макроизгибе, а значения других параметров остаются в диапазоне, рекомендованном для G.652D.

Магистральные участки, соединяющие узел связи с первой точкой распределения, являются наиболее протяженными и ответственными. Поэтому условия их прокладки и применяемые кабели должны обеспечивать максимальную надежность.

Магистральный оптический кабель будет прокладывается от АТС до группы зданий по опорам линии электропередач. Далее оптический кабель по внешнему фасаду заводится в дом на технический этаж.

Произведем сравнение механических параметров подвесного кабеля от нескольких производителей.

Таблица 2.7.1 - сравнительный анализ некоторых параметров подвесного оптического кабеля от различных производителей

В условиях ветреной погоды необходимо использовать силовой элемент достаточно высоким пределом натяжения с одной стороны, с другой - кабель не должен быть слишком тяжелым для уменьшения механической нагрузки. Поскольку масса кабеля растет с увеличением прочности силового элемента, наиболее оптимальным будет использование кабеля с допустимым растягивающим усилием 8-10 кН.

По критерию рабочего диапазона температур невозможно использование кабеля от ЗАО «Трансвок» и ООО «Сарансккабель-оптика».

Наиболее легким является кабель от компании «Инкаб». При допустимом растягивающем усилии 8 кН, его масса составляет 115 кг/км.

Для проекта выбран кабель марки ДПТа-П-8А-1(6)-8 кН.

Данный вид кабели применяются для подвеса на опорах воздушных линий связи, контактной сети и автоблокировки железных дорог, линий электропередач, столбах освещения, энергообъектах, между зданиями и сооружениями.

Конструкция:

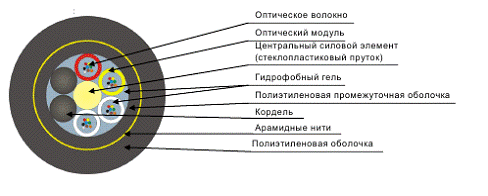

Рисунок 2.7.1 - Конструкция ОК марки ДПТ

Кабель содержит сердечник модульной конструкции с центральным силовым элементом из диэлектрического стержня, вокруг которого скручены оптические модули со свободно уложенными волокнами. Свободное пространство в оптических модулях и в сердечнике кабеля заполнено гидрофобным гелем. На сердечник накладывается промежуточная оболочка из полиэтилена средней плотности. На промежуточную оболочку спирально накладываются арамидные нити. Поверх нитей накладывается оболочка из полиэтилена средней плотности.

2.8.2 Анализ распределительных оптических кабелей

Распределительный кабель прокладывается по одному из менее загруженных стояков здания или по новому стояку. На каждом этаже устанавливается оптическая распределительная коробка (ОРК).

Часто используется кабель с возможностью вытягивания индивидуальных волокон, покрытых специальной оболочкой. Использование такого кабеля для межэтажной прокладки позволяет извлекать необходимое количество волокон из кабеля через небольшой разрез, не разрезая при этом весь кабель. Волокна в таком кабеле должны иметь дополнительную защиту, предусмотренную конструкцией кабеля, - плотное буферное покрытие из пластиковой композиции диаметром 900 мкм (0,9 мм). В этом случае волокна гораздо лучше защищены от случайных изгибов и ударов. Таким образом, достигается рациональное использование волокон кабеля на каждом из этажей здания, а также возможно использование однотипного кабеля с различным числом волокон.

Наиболее подходящим оптическим кабелем для распределительного участка сети является кабель СКО-ОПТ (ЗАО «Севкабель-Оптик»).

Оптический кабель СКО-ОПТ отвечает всем основным и дополнительным требованиям, предъявляемым к кабелю, прокладываемому на распределительном участке сети PON. Конструкция кабеля позволяет извлекать необходимое количество волокон из кабеля через небольшой разрез, не разрезая при этом весь кабель. Волокна имеют дополнительную защиту, предусмотренную конструкцией кабеля, - буферное полимерное покрытие диаметром 900 мкм. Полимерная центральная трубка заполнена гидрофобным гелем, что обеспечивает защиту от проникновения влаги. Диэлектрический силовой элемент защищает от ударов, растягивания, скручивания и сдавливания (наилучшие показатели по допустимым нагрузкам). Наружная оболочка выполнена из полиэтилена высокой плотности, не распространяющего горение. Кроме того кабель специально адаптирован для построения сетей широкополосного доступа и решения задач «последней мили», а также имеет наибольшее число волокон, что позволяет существенно сэкономить на затратах на кабель.

Рисунок 2.7.2- Кабель СКО-ОПТ

2.8.3 Кабельные муфты

Для обеспечения ответвления необходимого числа волокон магистрального кабеля в сторону каждого дома устанавливаются отводные муфты. С помощью сварочного соединения в муфте эти волокна соединяются с волокнами магистрального кабеля (меньшей емкости), подводимого к каждому дому. Далее оптический кабель по внешнему фасаду заводится в дом на технический этаж.

Для обеспечения ответвления волокон с учетом применяемого кабеля и условиями прокладки целесообразно применять оптическую муфту МТОК 96/48Г.

Муфта МТОК 96/48Г предназначена для сращивания оптических кабелей, прокладываемых в городских условиях. Это могут быть различные варианты самонесущих оптических кабелей, подвесные оптические кабели с вынесенными тросами, оптические кабели с бронепокровом в виде стальной гофрированной ленты, оптические кабели с алюмополиэтиленовой оболочкой, а также внутриобъектовые ОК.

Муфта обеспечивает ввод через круглые патрубки отдельных кабелей от 5 до 22 мм с использованием только термоусаживаемых трубок, входящих в комплект муфты. В муфте предусмотрена система крепления ЦСЭ вводимых ОК.

Рисунок 2.7.3 - Муфта МТОК 96/48Г

2.8.4 Анализ сплиттеров

Сплиттеры - важнейшие элементы инфраструктуры PON, которые обеспечивают деление оптического сигнала.

Сплиттер - пассивное оптическое устройство, имеющее три и более оптических выхода, делящее один входной сигнал между двумя и более выходами или объединяющие два и более входных сигнала в один выходной.

В общем случае группа сплиттеров отделяет магистральный участок от распределительного участка сети, находясь в ОРШ внутреннего или наружного исполнения. Все сплиттеры на территории обслуживания должны иметь значительный коэффициент деления (минимум - 1:16, норма - 1:32, максимум - 1:64) и размещаться централизованно в ОРШ.

Таблица 2.11 - Технические характеристики сплиттеров

Из всех планарных сплиттеров 1:32, представленных на российском рынке телекоммуникационного оборудования, для проектируемого сегмента сети PON наиболее подходящим является сплиттер Fibertool-1х32.

Полногабаритное исполнение в корпусе с размерами 140х115х10 мм. Исполнение удобно тем, что такой форм-фактор дает возможность изготовить порты сплиттера в волокне с диаметром наружной оболочки 2 или 3 мм. Такое решение подходит для тяжелых условий эксплуатации и рассчитано в основном на установку в стальные/пластиковые распределительные корпуса (могут использоваться как отдельно стоящее устройство). То, что волокно в таких сплиттерах идет в толстой защитной оболочке, позволяет строить PON-системы с минимизацией затухания.

2.8.5 Оптические кроссовые шкафы

Оптические кроссовые (распределительные) шкафы (ОРШ), являющиеся в архитектуре сети PON распределительным пунктом (блоком) здания (РПЗ), устанавливаются на границе между магистральным и распределительным участком сети PON.

В сети, построенной по централизованной архитектуре, такой блок обычно представляет собой шкаф (антивандальный) с оптическим оборудованием, обеспечивающим обслуживание сотен портов.

Конструкция распределительного шкафа в сети с централизованной архитектурой должна гарантировать удобный доступ ; надежную защиту от несанкционированного доступа; необходимый уровень пыле- и влаго- защищенности.

Настенные антивандальные шкафы отечественного производства наиболее полно отвечают всем предъявляемым требованиям. Они предназначены для установки 19-дюймового телекоммуникационного оборудования в местах открытого доступа, в том числе в неотапливаемых помещениях.

Таблица 2.12 - Характеристики настенных антивандальных шкафов

В настенных антивандальных шкафах устанавливаются оптические кроссы ШКО-С со съемными/несъемными панелями и кроссы ШКО-С высокой плотности с целью экономии места в телекоммуникационном шкафу (таблица 2.13).

Таблица 2.13 - Характеристики ШКО-С

.8.6 Оптические распределительные коробки

Оптическая распределительная коробка (ОРК) имеет небольшие размеры и предназначена для соединения извлеченных из распределительного кабеля волокон и волокон drop-кабеля. ОРК устанавливается на каждом этаже для подключения к абонентским устройствам.

ОРК конструктивно состоят из закрываемого корпуса с кабельными вводами, внутри которого размещаются сплайс-кассеты. В корпусе также имеются отверстия с уплотнителями для вывода соединительных шнуров (пигтейлов, патч-кордов) или одноволоконных кабелей. ОРК могут содержать панель для установки разъемных адаптеров.

Способ размещения ОРК зависит от реальных условий в помещениях заказчиков. Устройство может располагаться как в технических нишах, шкафах, так и просто крепиться к стенам, балкам, опорам, колоннам во всех доступных помещениях. Общей рекомендацией является использование сварки для подключения drop-кабеля в ОРК: сварное соединение гарантирует надежное и высококачественное соединение на все время эксплуатации оптической сети.

Однако существуют ситуации, когда выгоднее использовать претерминированные кабели, с помощью которых можно снизить стоимость инсталляции. Использование в ОРК разъемных соединений создает дополнительную потенциальную точку отказа, но дает свои преимущества. Так, например, разъемное соединение можно использовать для тестирования соединений, что особенно важно, когда нет доступа ко второму концу drop-кабеля (в месте установки устройства ONT). Кроме того, применение претерминированных кабелей позволяет максимально быстро осуществить подключения без необходимости выполнения сварных работ.

На каждом этаже будут установлены ОРК. Размеры этих коробок позволяют при необходимости установить их в существующие малогабаритные этажные отсеки для слаботочного оборудования. Абонентская розетка подключается гибким соединительным шнуром с волокном G.657A с малым допустимым радиусом изгиба. Разъемы на обеих сторонах шнура предустановлены в заводских условиях. Емкость одной распределительной коробки обеспечивает подключение абонентов этажа. Распределительные коробки соединяются с распределительным шкафом кабелями внутренней прокладки.

2.9 Абонентский участок

Волокно заводится в каждую квартиру, где устанавливают индивидуальные устройства ONT, к которым по соответствующей проводке уже подключаются абонентские устройства - компьютеры, телефоны, телевизионные приемники. В помещении пользователя устанавливается абонентская розетка. От абонентской розетки до абонентского ONT прокладывается патчкорд длиной 2 м.

2.9.1 Анализ абонентских оптических кабелей

От ОРК до помещения пользователя прокладывается одноволоконный дроп-кабель. Средняя длина такого кабеля 20 м.

Кабель должен быть изготовлен с применением волокна G.657A, что позволяет прокладывать данный тип кабеля по квартире абонента, по кабельному каналу или по плинтусу с минимальным радиусом изгиба с защитой от горения, случайных ударов, растягивания, скручивания, сдавливания.

Сравним дроп-кабели разных производителей:

Таблица 2.15 - Технические характеристики дроп-кабелей

Дроп-кабель FinMark FTTH001-SM-01 является наилучшим кабелем для абонентского участка сети по техническим характеристикам.-SM-01 распределительный «кабель последней мили», для применения в сетях FTTH. Для прокладки внутри зданий, в стояках, чердаках, подвалах, трубопроводах, офисах и квартирах, а также для проброса между домами и столбами. Кабель содержит одно оптическое волокно, соответствующее рекомендациям ITU-T G.657A. Наружная оболочка изготовлена из не распространяющего горение безгалогенного низкодымного материала - LSZH (Low Smoke Zero Halogen). Устойчивость к продольным натяжениям кабелю придают два диэлектрических силовых элемента (стеклопрутки).

2.9.2 Абонентская розетка

Абонентская розетка ШКО-Н-ПА-1 (ЗАО «Связьстройдеталь») предназначена для установки в квартире абонента. Конструкция предусматривает возможность выкладки запаса кабеля. Рассчитана на ОВ любого типа (G.652, G657). Оконцевание (монтаж) входящего ОВ возможно с помощью сварки или установки механического соединителя. Внешний вид приближен к стандартным бытовым электророзеткам. Пластмассовый корпус выполнен из материала, не поддерживающего горение.

Таблица 2.16 - Технические характеристики ШКО-Н-ПА-1

2.9.3 Абонентский терминал ONT

Устройства ONT серии NTE-RG-1402 (Элтекс):

поддержка стандарта IEEE802.3ah;

поддержка VLAN в соответствие с IEEE802.1Q;

фильтрация многоадресных рассылок IGMP snooping;

высокоэффективный буфер с поддержкой механизмов качества обслуживания QoS;

приоритезация различных видов трафика на уровне портов GPON в соответствии с 802.1p, до 8-ми очередей приоритета;

алгоритм аутентификации IEEE802.1х на уровне портов GPON;

поддержка функций безопасности;

ограничение скорости на портах;

энергонезависимая память EEPROM для хранения параметров конфигурации;

полное управление посредством протокола OAM через OLT.серии NTE-RG-1402 имеют встроенный маршрутизатор, который кроме присущих им функций выполняют функции сетевого моста.

3. Расчет бюджета оптической мощности

Для каждой оптической линии представим все потери в линии в виде суммы затуханий всех компонентов:

гдеAΣ - суммарные потери в линии, дБ;- длина i-ого участка;- количество участков;

a - коэффициент затухания оптического волокна; р - количество разъемных соединений;р - средние потери в разъемном соединении, дБ;с - количество сварных соединений;с - средние потери в сварном соединении, дБ;спл - потери в сплитере, дБ;

Коэффициент затухания a оптического волокна в магистральном кабеле составляет 0,4 дБ/км (волокно G.652D), в распределительном и дроп-кабеле - 0,35 дБ/км (волокно G.657A).

Значения выбраны для диапазона длин волн 1300…1625 нм, т.к. в этом диапазоне длин волн коэффициент затухания имеет наибольшее значение. Средние потери в разъемном соединении Aр (SC/APC) - 0,2 дБ; на сварке - 0,05дБ. Потери в сплитере составляют 16,5 дБ.

Расчет бюджета потерь должен подтвердить, что для каждой цепи общая величина потерь (включая запас) не превышает динамический диапазон системы, т.е:

 (2.19)

гдеР - динамический диапазон PON, дБ;

АΣ - суммарные потери в линии, дБ;

Рзап - эксплуатационный запас PON, дБ.

Эксплуатационный запас необходимо предусматривать на случай повреждений в линейном тракте, ухудшения условий передачи и дальнейшего развития сети. Запас берется 4 дБ. Динамический диапазон PON за счет использования оборудования LTE-8ST - 28 дБ.

Произведем расчет затухания для цепи, имеющей наибольшую протяженность.

.

.

Таким образом, суммарные потери в линии, с учетом выбранного оборудования, не превышают оптический бюджет линии.

4. Безопасность жизнедеятельности

4.1 Техника безопасности

По видам проектируемых сооружений предусматривается и указывается на необходимость строго соблюдать нормы и правила по технике безопасности и охране труда в процессе непосредственного выполнения строительно-монтажных работ, так и при осуществлении последующей эксплуатации и техническом обслуживании.

ПОТ РО-45-009-2003 «Правила по охране труда при работах на линейных сооружениях кабельных линий передач»;

ПОТ РО-45-007-96 «Правила по охране труда при работах на телефонных станциях и телеграфах»;

ГОСТ 12.1.040-83 «Система стандартов безопасности труда. Лазерная безопасность. Общие положения»;

СНиП 12-03-99 «Безопасность труда в строительстве. Часть 1. Общие требования»;

Правила охраны линий связи;

Правила охраны электрических сетей напряжением до одной тысячи вольт;

СН 322-74 «Указания по производству и приемке работ по строительству в городах и на промышленных предприятиях коллекторных тоннелей, сооружаемых способом щитовой проходки»;

Инструкция по проведению работ в охранных зонах магистральных и внутризоновых кабельных линий связи;

Правила техники безопасности на городском электротранспорте;

ПОТ РО-45-005-95 «Правила по охране труда при работах на кабельных линиях связи и проводного вещания (радиофикации)»;

ОСТ 45.42-87 «Проектная документация для строительства. Предприятия и сооружения электросвязи, радиовещания и телевидения. Рабочие чертежи»;

ОСТ 45.86-96 «Линейно-аппаратные цехи оконечных междугородных станций, сетевых узлов, усилительных и регенерационных пунктов. Требования к проектированию»;

СНиП 11-01-95 «Инструкция о порядке разработки, согласования, утверждения и составе проектной документации на строительство предприятий, зданий и сооружений».

В качестве мероприятий, обеспечивающих безопасность персонала, обслуживающего технологическое оборудование предусмотрено:

заземление и зануление корпусов электрооборудования, элементов электроустановок;

устройство и соблюдение соответствующих эксплуатационных проходов между техническим оборудованием;

применение специальной технической мебели - стремянки, табуреты и т.д.;

укладка диэлектрических ковров перед обслуживаемыми сторонами электрооборудования;

комплект защитных средств и инструментов.

4.1.1 Пожарная безопасность

По пожарной опасности в соответствии с ОСТ 45.86-96 технологическое помещение с оборудованием OLT относится к категории В и подлежит:

защите автоматической пожарной сигнализацией, построенной по лучевой схеме, с использованием извещателя «на дым»;

соблюдением требуемых пределов огнестойкости в соответствии со II-ой степенью огнестойкости здания;

облицовкой стен несгораемыми и трудносгораемыми материалами в соответствии с требованиями СНиП 2.02-85;

заделкой отверстий в стенах цементно-песчаным раствором после монтажа коммуникаций;

установкой противопожарных дверей в помещениях с категорией В;

обеспечением габаритов прохода и дверей в соответствии с противопожарными требованиями СНиП 2.09.02-85, СНиП 2.01.02-85 и другими действующими нормативными документами;

выбором соответствующих марок кабелей и проводов, способа их прокладки в зависимости от категории и класса помещения по пожарной безопасности;

применением несгораемых материалов для монтажа электрооборудования;

устройством предупредительных надписей о пожарной опасности;

мероприятиями по молниезащите здания.

Помещение с оборудованием OLT должно быть оборудовано углекислотным огнетушителем.

4.1.2 Электробезопасность

В системе электропитания сети передачи данных используется напряжение переменного тока до 220В и постоянного тока до 60В. При несоблюдении правил по технике безопасности эти величины напряжения представляют серьезную опасность, так как электрический ток, проходя через тело человека, производит термическое и биологическое воздействие, тем самым нарушая нормальную жизнедеятельность.

Термическое действие тока проявляется в ожогах отдельных участков тела, нагреве до высокой температуры кровеносных сосудов, нервов, сердца, мозга и других органов, что вызывает в них серьезные функциональные расстройства.

Можно выделить 4 степени тяжести поражения электрическим током:

-я степень - характеризуется судорожным сокращением скелетных мышц без потери сознания;

-я степень - судорожное сокращение мышц с потерей сознания, дыхание и сердечная деятельность при этом не нарушены;

-я степень - потеря сознания и нарушение дыхания и сердечной деятельности;

-я степень - развитие клинической смерти.

Оказание первой помощи при электротравме:

устранить воздействие тока на пострадавшего (выключить электроустановку, откинуть электропровод и т.п.);

если пострадавший не дышит, сделать искусственное дыхание;

при отсутствии сердцебиения сделать непрямой массаж сердца;

дать пострадавшему подышать нашатырным спиртом (0,5-1 секунду);

наложить стерильную повязку на место электротравмы;

вызвать скорую медицинскую помощь;

проводить мероприятия по неотложной помощи до прибытия реанимационной бригады;

Повышенная температура, влажность, наличие химически активной среды значительно увеличивает опасность поражения человека электрическим током. Это связано с тем, что при нагреве и выделении пота снижается сопротивление человека, а при увлажнении - сопротивление одежды, обуви и полов. Кроме того, химически активная среда оказывает разрушающее действие на изоляцию токоведущих частей электрооборудования.

В соответствии с «Правилами техники безопасности при работах на телефонных и телеграфных станциях», персоналом должны соблюдаться следующие правила:

перед стойкой питания должны быть положены диэлектрические коврики;

наличие напряжения на токоведущих частях оборудования и приборов необходимо проверять индикатором напряжения;

в цехах систем передач данных перед стабилизаторами напряжения, оконечными и промежуточными стойками должны лежать диэлектрические коврики;

при частичном выключении напряжения могут производиться работы на блоках (платах) питания;

работы по текущему ремонту аппаратуры уплотнения, на стабилизаторах напряжения и вводных гребенках необходимо производить при полном выключении напряжения;

токопроводящий пол (металлический, бетонный, кирпичный), на котором стоит человек, резко уменьшает сопротивление его цепи и повышает опасность прикосновения к токопроводящим частям, находящимся под напряжением. В связи с этим, в помещении станционного цеха предусмотрено закрытие бетонного пола деревянными фальшполами.

Помещение, в котором расположено оборудование сети, является помещением с повышенной опасностью, так как в нем есть возможность одновременного прикосновения человека к заземленным корпусам оборудования и к находящимся под напряжением частям электрооборудования. Объем и характер необходимых защитных мероприятий, обеспечивающих безопасность, определяется в зависимости от сложности работ, к ремонту и обслуживанию электроустановок привлекается персонал III-V групп электробезопасности.

Основные технические мероприятия по обеспечению безопасности работ включают в себя:

установка временных ограждений и вывешивания предупредительных плакатов, проверка отсутствия напряжения на части электроустановки, на которой производятся работы;

присоединение к заземляющей шине провода переносного заземления, наложение заземления на отключенные токоведущие части и вывешивание плакатов «Работать здесь».

Организационные мероприятия, обеспечивающие безопасность работы, включают в себя:

оформление работы нарядом или распоряжением;

допуск к работе;

окончание работ без перерывов и переходов на другое рабочее место;

надзор во время работы.

4.2 Охрана окружающей среды

Технологические процессы, происходящие во время работы проектируемого оборудования, не производят промышленных отходов в окружающую среду. После выполнения строительно-монтажных работ, для предотвращения травм обслуживающего персонала остатки монтажного провода и упаковочной тары должны утилизироваться на свалке. С учетом выше изложенного, проектные мероприятия исключают отрицательное воздействие запроектированных сооружений на окружающую среду.

Проектными решениями по видам проектируемых сооружений предусматривается и указывается на необходимость строго соблюдать нормы и правила по производственной санитарии в процессе непосредственного выполнения строительно-монтажных работ и осуществления последующей эксплуатации и технического обслуживания.

Заключение

В работе представлен проект сети широкополосного доступа по технологии GPON в городе Чита по адресу пос. КСК 4 микрорайон дом 31

Решены следующие задачи:

разработан проект строительства сети широкополосного доступа на волоконно-оптических кабелях связи для предоставления услуг по передаче данных, по передаче голосовой информации, организации связи для целей кабельного вещания;

произведен анализ и выбор телекоммуникационного оборудования (станционного и абонентского) и магистрального и внутриобъектового оптического кабеля, отвечающих необходимым стандартам;

представлены схемы прокладки магистрального и внутриобъектового оптического кабеля;

определено затухание в линии - суммарные потери в линии, с учетом выбранного оборудования, не превышают оптический бюджет;

определены требования по безопасности жизнедеятельности.

Также были произведены расчеты оптических параметров передачи оптического волокна:

.Относительной разности показателей преломления (;

.Числовой апертуры ();

.Нормированной частоты (ν=1,4696)

. Диаметра модового поля(dмп=15,59 мкм);

. Длины волны отсечки ( λс =800,475 нм).

Также были проведены расчеты параметров передачи, а именно:

Общее затухание (α=0,675 дБ/км);

Дисперсия );

Полоса пропускания ().

Список использованных источников

Олифер В.Г Компьютерные сети. Принципы, технологии, протоколы: Учебник для вузов. 3-е изд./ Олифер В.Г., Олифер Н.А. -Санкт-Петербург: Питер, 2006. - 958 с.

ГОСТ Р МЭК794-1-93. Кабели оптические. Общие технические требования. М.: Госстандарт России, 1993. - 32 с.

ГОСТ 25462-82. Волоконная оптика. Термины и определения. М.: Государственный комитет СССР по стандартам, 1982. - 3с.

ГОСТ 26599-85. Системы передачи волоконно-оптические. Термины и определения. М.: Государственный комитет СССР по стандартам, 1985. - 15 с.

ГЭСН-2001-34 - Государственные элементные сметные нормы при прокладке и монтаже сетей связи городских волоконно-оптических сетей .

Иоргачев Д.В. Волоконно-оптические кабели и линии связи. / Иоргачев Д.В., Бондаренко О.В. - Москва: Эко-Трендз, 2002. - 238 с.

Убайдуллаев P.P. Волоконно-оптические сети. / Убайдуллаев P.P. - Москва: Эко-Трендз, 2001. - 267 с.

Семенов, А.Б. Проектирование и расчет структурированных кабельных систем и их компонентов. / Семенов А.Б. - М.: ДМК Пресс, 2008. - 416 с.

Российский сайт об интернет-провайдинге. Пассивное оборудование.[ Электронный ресурс]. Режим доступа: #"863660.files/image055.gif">

Рисунок А.1 - Структурная схема проектируемой сети

На рисунке приняты следующие обозначения:- оборудывание линейного тракта;- оптический кросс;

ОРШ - оптический распределительный шкаф;

/32 - сплиттер;

ОРК - оптическая разпределительная коробка;

АР - абонентская розетка;- абонентский терминал.

Приложение Б

Схема прокладки магистрального оптического кабеля

Рисунок Б.1 - Схема прокладки магистрального оптического кабеля

Рисунок Б.2 - Схема прокладки магистрального оптического кабеля

Приложение В

Схема размещения пассивного оборудования и прокладки вертикального кабеля

Рисунок В.1 - Схема размещения пассивного оборудования и прокладки вертикального кабеля

Приложение Г

Схема подключения услуги Triple Play посредством технологии GPON в квартире абонента

Рисунок Г.1 - Схема подключения услуги Triple Play посредством технологии GPON

Приложение Д

План размещения квартир

Рисунок Д.1 - План размещения квартир
