ВВЕДЕНИЕ

Современные поточные технологические и автоматизированные линии, межцеховой и внутрицеховой транспорт требуют применения разнообразных типов подъемно- транспортных машин и механизмов, обеспечивающих непрерывность и ритмичность производственных процессов. Поэтому подъемно-транспортное оборудование в настоящее время превратилось в один из основных решающих факторов, определяющих эффективность производства. Насыщенность производства средствами механизации трудоемких и тяжелых работ, уровень механизации технологического процесса определяют собой степень совершенства технологического процесса.

Правильный выбор подъемно-транспортного оборудования влияет на нормальную работу и высокую продуктивность производства. Нельзя обеспечить его устойчивый ритм на современной ступени интенсификации без согласованной и безотказной работы современных средств механизации внутрицехового и межцехового транспортирования сырья, полуфабрикатов и готовой продукции на всех стадиях обработки и складирования.

Современные высокопроизводительные грузоподъемные машины, работающие с большими скоростями и обладающие высокой грузоподъемностью, являются результатом постепенного развития этих машин в течение долгого времени [1].

Одним из важнейших факторов научно-технического прогресса, способствующих скорейшему совершенствованию общественного производства и росту его эффективности, является проблема повышения уровня подготовки специалистов[2].

Решению этой задачи способствует выполнение курсового проекта по дисциплине «Механика» базирующегося на знаниях физико-математических и общетехнических дисциплин - математики, механики, сопротивления материалов, технологии металлов, черчения [3].

Характер и содержание деятельности современного конструктора существенно отличают его от конструктора прошлого столетия, что обусловлено принципиальным изменением использования и используемой вычислительной техники. Тем не менее, понимание основ, сути и алгоритмов процедуры конструирования является гарантией эффективности производственного процесса.

Целью данного курсового проекта является проектирование горизонтального пластинчатого цепного конвейера.

Конвейеры являются одной из востребованных и используемых сегодня структурных составляющих транспортных систем. Поэтому знание методики расчета таких машин, особенностей их функционирования является необходимым для современного конструктора[4].

1. ОБЩИЕ СВЕДения о горизонтальных пластинчатых цепных конвейерах

Пластинчатый цепной конвейер-это транспортирующее устройство с грузонесущим полотном из стальных пластин, прикрепленным к цепному тяговому органу[5]. Ha пластинах закреплены ходовые ролики, которые в процессе работы пластинчатого конвейера перекатываютсяпонаправляющим.

Впервые пластинчатый конвейер c приводом от парового двигателя был применён в Pоссии в 1878 на золотодобывающих промыслах Bерхнеамурской компании. Широкое использование на отечественных и зарубежных угольных шахтах пластинчатые конвейеры получили в 50-x гг. 20 века для транспортирования угля по горизонтальным и наклонным выработкам[6].

Технические характеристики

толщина пластин - от 3 мм;

ширина полотна - от 500 мм;

скорость движения полотна - от 0,6 м/с;

производительность - от 250 до 2000 т/ч;

угол наклона установки - от 0º до 45º.

Область применения

транспортирование горной массы;

транспортировка тяжелых единичных грузов, которые невозможно транспортировать ленточными конвейерами: крупно-кусковая руда, горячий агломерат, известняк, горячие заготовки и др.

Разновидность пластинчатых конвейеров - багажная карусель <https://ru.wikipedia.org/wiki/%D0%91%D0%B0%D0%B3%D0%B0%D0%B6%D0%BD%D0%B0%D1%8F_%D0%BA%D0%B0%D1%80%D1%83%D1%81%D0%B5%D0%BB%D1%8C>, установлена в большинстве современных аэропортов в помещениях выдачи багажа. Их также встраивают в некоторые сельскохозяйственные машины. Пластинчатые конвейеры применяют в качестве технологических на автомобильных производствах и во многих других отраслях.

На рисунке 1.1 представлены внешний вид горизонтального пластинчатого цепного конвейера и егосхема устройства.

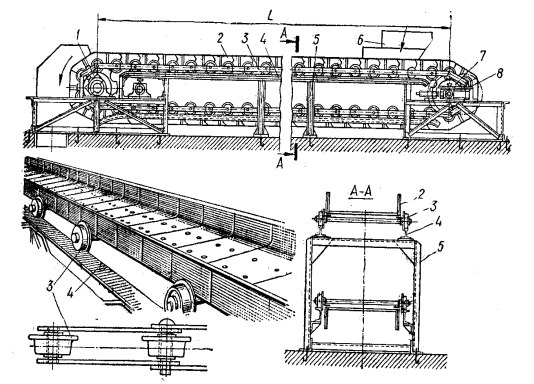

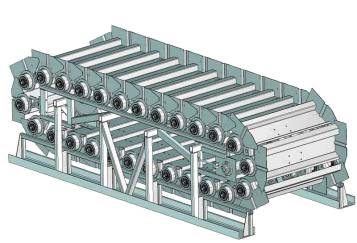

Рисунок 1.1 Внешний вид (а) и обобщенная схема устройства (б) пластинчатогоцепного горизонтального конвейера

Пластинчатый конвейер состоит из замкнутых цепей3 с опорными катками, огибающих приводные 1 и натяжные 7 звездочки. Пластины 2, образующие замкнутый настил, прикреплены к цепям, движущимся по жестким направляющим 4 станины 5, а разгрузка - через концевые звездочки в бункер или другое приемное устройство [7].

Преимущества

возможность транспортирования более широкого (по сравнению с ленточными конвейерами) ассортимента грузов;

способность транспортирования грузов по трассе с крутыми подъемами (до 35°-45°, а с ковшеобразными пластинами - до 65°-70°);

возможность транспортирования грузов по сложной пространственной траектории;

высокая надежность.

Недостатки

малая скорость движения грузов (до 1,25 м/с);

сложность и дороговизна эксплуатации из-за наличия большого количества шарнирных элементов в цепях, требующих регулярной смазки;

больший расход энергии на единицу массы транспортируемого груза[5].

2. Расчет параметров настила

.1 Расчет основных параметров горизонтального пластинчатого цепного конвейера <#"872574.files/image003.gif">м, (2.1)

где Q = 160 т/час - производительность конвейера;

u = 0,3 м/с - скорость движения полотна;

r = 1,5 т/м³ - плотность транспортируемого груза;

K_β - коэффициент, учитывающий угол наклона конвейера;

j= 34^о - угол естественного откоса груза в покое [4];

h = 0,2 м - высота бортов полотна, выбранная из номинального ряда;

y = 0,7 - коэффициент использования высоты бортов (0,65…0,75)[4].

Коэффициент K_β определяется по формуле:

, (2.2)

где b = 0^о - угол наклона конвейера.

Подставив полученные значения в формулу 2.1 можно определить ширину полотна:

Полученное значение ширины настила округляется до ближайших больших по государственному стандарту 22281-76, а скорость тягового элемента пересчитывается.

Принятое по ГОСТу значение ширины настила:

Вп = 650 мм

Новое значение скорости движения полотна:

 (2.3)

По полученному значению выбирается ближайшее стандартное, не снижающее заданной производительности:

υ_нов = 0,315 м/с

. ТЯГОВЫЙ РАСЧЕТ

Суть данного расчета состоит в определении тягового усилия на приводном элементе - звездочке и обеспечение требуемых параметров тягового элемента. Для этого рассчитывают натяжение цепи в характерных точках, предварительно определив силы сопротивления движению тягового элемента и соответствующие коэффициенты.

3.1 Определение нагрузок на транспортную цепь

Предварительно принимается в качестве тягового органа конвейера пластинчатая цепь типа ПВК (ГОСТ 588-81), так как такие цепи являются наиболее универсальными для конвейеров данного типа.

Погонная нагрузка от транспортируемого груза (линейная сила тяжести):

 (3.1)

Погонная нагрузка от собственного веса движущихся частей (полотна с цепями):

,….(3.2)

где A= 70 - коэффициент, принимаемый в зависимости от ширины полотна, вида груза и наличия бортов.

Далее в ходе тягового расчета определяется натяжение цепи в характерных точках трассы, тяговое усилие на приводных звездочках, мощность привода и расчетное натяжение тяговой цепи.

Расчет производится методом обхода контура по точкам и начинается его с определения точки с наименьшим натяжением тягового элемента.

С этой целью составляется расчетная схема конвейера, на которой проставляются характерные точки. Характерными являются точки сопряжения различных элементарных участков трассы конвейера (тягового элемента), то есть точки, в которых происходит изменение направления движения.

Для горизонтального цепного конвейера, схема которого приведена на рисунке 2.1, точка минимального натяжения S_minрасполагается в месте сбегания цепи с приводной звездочки, то есть в точке 1.

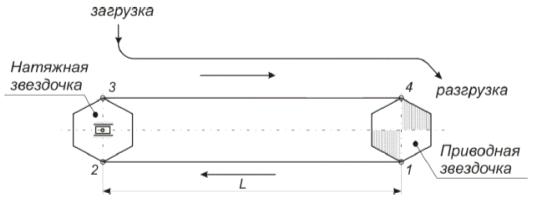

Рисунок 3.1 Расчетная схема горизонтального цепного конвейера

Ориентировочно S_min принимают из диапазонов значений для цепных конвейеров от 500 до 3000 Н, для пластинчатых - от 1 до 3 кН, для скребковых конвейеров - 3 до 10 кН, а для подвесных - 0,5 -1 кН.

Исходя из всего вышесказанного, принято S_min=S_сб= S₁ = 1500 Н.

Натяжение ветвей на участках, заключенных между характерными точками 1-4 конвейера определяются методом обхода по контуру трассы конвейера.

Обход может выполняться как по направлению движения, так и против движения.

В первом случае для определения натяжения тягового элемента используется формула:

S_i = S_i-1+W_i….(3.3)

Во втором случае считается иначе:

S_i-1 = S_i+W_i….(3.4)

В данной работе обход выполняется по направлению движения, поэтому натяжение гибкого органа конвейера в точке 2

₂ = S₁+W_1-2,

где W₂ - сила сопротивления движению на прямолинейном участке 1-2.

₂ = q_п·L·ω,(3.5)

где ω - коэффициент сопротивления движению на прямолинейных участках (так как цепь опирается на опорные ролики на подшипниках скольжения и условия работы конвейера предположительно относятся к тяжелым, то ω = 0,13).

W_1-2 = 1068,2·60·0,13 = 8331,96 Н

S₂ = 1500+8331,96 = 9831,96 Н

Натяжение цепи в точке 3

₃ = K·S₂,(3.6)

где K - коэффициент натяжения на натяжной звездочке, K = 1,08 при α = 180⁰.₃ = 9831,96 ·1,08 = 10618,52 Н

Натяжение цепи в точке 4

₄ = S₃+W_3-4,(3.7)

где W_3-4 - сила сопротивления движению на прямолинейном участке 3-4.

_3-4 = (q+q_п)·L·ω,(3.8)

где q - погонная нагрузка от веса груза, Н.

= П_об·ρ/3600·υ,(3.9)

где П_об - производительность конвейера по объему, м³/ч.

П_об= 160 / 1,5 = 106,7 м³/ч= 106,7 ·1,5·9,8/3600·0,3 = 1,45 Н

W_3-4 = (1,45+1068,2)·60·0,13 = 8343,28₄= S_нб= 10618,52 +8343,28 = 18961,8 Н

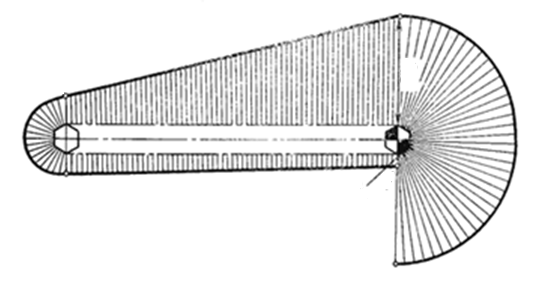

Далее строиться диаграмма натяжений тягового органа (рисунок 2.2).

Запас прочности выбранной цепи:

=S_раз/S_нб,(3.10)

где К = 6…7;

Sраз - разрушающая нагрузка, Н.

Разрушающая нагрузка при К = 6:

S_раз(6) = 6·18961,8 = 113770,8 Н

Разрушающая нагрузка при К = 7:

S_раз(7) = 7·18961,8 = 132732,6 Н

Далее по ГОСТ 588-81 выбирается цепь с близким к найденному значением разрушающей нагрузки. Таковой является цепь М160.

4. Расчет привода

.1 Выбор двигателя

Назначение привода конвейера состоит в приведении в движение с постоянной или переменной (т.е. регулируемой) скоростью рабочих элементов. Регулирование скорости может выполняться как ступенчато, так и бесступенчато.

Структура привода конвейера, как показано на рисунке 4.1, в общем случае образована источником движения, муфтами, редуктором и тормозом.

Кроме того в структуру приводов так же входят барабаны, звездочки, шкивы, остановы и ограничители крутящих моментов. В качестве источников движения могут использоваться любые из трех типов двигателей: электрический, гидравлический или внутреннего сгорания.

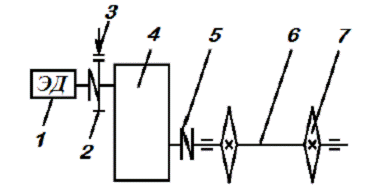

Рисунок 4.1 Структурная схема привода пластинчатого конвейера:

- электродвигатель; 2 - муфта быстроходная с тормозным шкивом; 3 - тормоз; 4 - редуктор; 5 - тихоходная муфта; 6- вал: 7- звездочки приводные

В отличие от других типов конвейеров, для которых могут применяться фрикционные приводы, т.е. передающие усилие на тяговый орган посредством сил трения, в пластинчатых (цепных) конвейерах усилие передается зацеплением.

При выборе рационального местоположения приводов со звездочкой, ориентируются на уменьшение максимального натяжения тягового элемента. Как правило, привод устанавливают на повороте трассы конвейера. Подходящим для установки привода местом является конец тяжело нагруженного участка. Немаловажным обстоятельством, снижающим износ цепи, является минимизация ее натяжения (в пределах допустимых значений) на участках с большим числом перегибов и поворотов. Результатом является снижение потерь. На конвейерах с простой формой трассы (горизонтальные, пологонаклонные) наиболее рациональным является расположение привода в конце рабочей ветви.
