Проектирование двухтрубной системы отопления

Содержание

Задание на РГЗ

.     Теплотехнический расчёт наружных ограждений

.1   Теплотехнический расчёт чердачного перекрытия

.2 Теплотехнический расчёт наружной стены жилого здания

.3 Теплотехнический расчёт чердачного перекрытия

2.   Расчёт теплопотерь через наружные ограждения

3.      Описание проектируемой системы отопления

.        Расчёт поверхности нагрева и подбор нагревательных приборов

.        Гидравлический расчёт трубопроводов системы отопления

6.   Подбор Оборудования ИТП

.     Конструирование и расчёт системы вентиляции

.1   Описание проектируемой системы вентиляции

7.2    Аэродинамический расчет системы вентиляции и разработка мероприятий по интенсификации воздухообмена в здании

Библиографический список

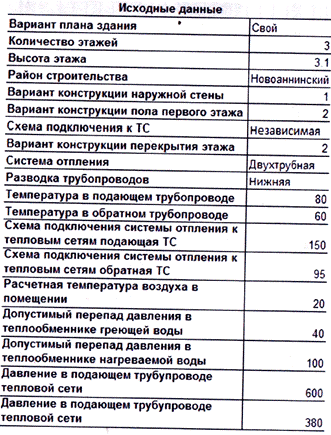

Задание

1.   Теплотехнические расчеты ограждающих конструкций

.1 Теплотехнический расчет перекрытия пола первого этажа

. Введение:

Расчет произведен в соответствии с требованиями следующих нормативных документов:

СП 53.13330.2012 Тепловая защита зданий.

СП 131.13330.2012 Строительная климатология.

СП 23-101-2004 Проектирование тепловой защиты зданий

2. Исходные данные:

Район строительства: Новоаннинский

Относительная влажность воздуха: φ_в=55%

Тип здания или помещения: Жилые

Вид ограждающей конструкции: Перекрытия чердачные (с кровлей из штучных материалов)

Расчетная средняя температура внутреннего воздуха здания: t_в=20°C

2. Расчет:

Согласно таблицы 1 СП 53.13330.2012 при температуре внутреннего воздуха здания  и относительной влажности воздуха  влажностный режим помещения устанавливается, как нормальный.

Определим базовое значение требуемого сопротивления теплопередаче исходя из нормативных требований к приведенному сопротивлению теплопередаче согласно формуле: , (где а и b- коэффициенты, для соответствующих групп зданий).

Так для ограждающей конструкции вида- перекрытия чердачные (с кровлей из штучных материалов) и типа здания -жилые

Определим градусосутки отопительного периода ГСОП, ⁰С·сут по формуле , где -расчетная средняя температура внутреннего воздуха здания, °C

(-средняя температура наружного воздуха, °C для периода со средней суточной температурой наружного воздуха не более 8 °С для типа здания - жилые =-3.4 °С

-продолжительность, сут, отопительного периода для периода со средней суточной температурой наружного воздуха не более 8 °С). Для типа здания - жилые . Тогда

По формуле в таблице 3 СП 50.13330.2012 определяем базовое значение требуемого сопротивления теплопередачи

Поскольку населенный пункт Новоаннинский относится к зоне влажности - сухой, при этом влажностный режим помещения - нормальный, то в соответствии с таблицей 2 СП50.13330.2012 теплотехнические характеристики материалов ограждающих конструкций будут приняты, как для условий эксплуатации A.

Схема конструкции ограждающей конструкции показана на рисунке:

1.   Линолеум теплоизолирующий ГОСТ 18108 , толщина , коэффициент теплопроводности .

Раствор цементно-песчаный, толщина , коэффициент теплопроводности

2.   Пенополистирол  толщина , коэффициент теплопроводности

3.      Пенополистирол , толщина , коэффициент теплопроводности

Условное сопротивление теплопередаче  определим по формуле E.6 СП 50.13330.2012:

,

где - коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/(м²°С), принимаемый по таблице 4 СП 50.13330.2012

 - коэффициент теплоотдачи наружной поверхности ограждающей конструкций для условий холодного периода, принимаемый по таблице 6 СП 50.13330.2012

 -согласно п.3 таблицы 6 СП 50.13330.2012 для перекрытий чердачный (с кровлей из штучных материалов).

;

Приведенное сопротивление теплопередаче  определим по формуле 11 СП 23-101-2004: , где r-коэффициент теплотехнической однородности ограждающей конструкции, учитывающий влияние стыков, откосов проемов, обрамляющих ребер, гибких связей и других теплопроводных включений . Тогда

Вывод: величина приведённого сопротивления теплопередаче  больше требуемого R₀^норм(3.71>3.91) следовательно представленная ограждающая конструкция соответствует требованиям по теплопередаче.

1.2 Теплотехнический расчет утепленного чердачного перекрытия

. Введение:

Расчет произведен в соответствии с требованиями следующих нормативных документов:

СП 53.13330.2012 Тепловая защита зданий.

СП 131.13330.2012 Строительная климатология.

СП 23-101-2004 Проектирование тепловой защиты зданий

2. Исходные данные:

Район строительства: Новоаннинский

Относительная влажность воздуха: φ_в=55%

Тип здания или помещения: Жилые

Вид ограждающей конструкции: Перекрытия чердачные (с кровлей из штучных материалов)

Расчетная средняя температура внутреннего воздуха здания: t_в=20°C

2. Расчет:

Определим базовое значение требуемого сопротивления теплопередаче исходя из нормативных требований к приведенному сопротивлению теплопередаче согласно формуле:

,

(где а и b- коэффициенты, значения которых следует приниматься по данным таблицы 3 СП 50.13330.2012 для соответствующих групп зданий).

Так для ограждающей конструкции вида- перекрытия чердачные (с кровлей из штучных материалов) и типа здания -жилые

Определим градусосутки отопительного периода ГСОП, ⁰С·сут по формуле

,

где -расчетная средняя температура внутреннего воздуха здания, °C  -средняя температура наружного воздуха, °C для периода со средней суточной температурой наружного воздуха не более 8 °С для типа здания - жилые =-3.4 °С (-продолжительность, сут, отопительного периода принимаемые для периода со средней суточной температурой наружного воздуха не более 8 °С для типа здания - жилые; . Тогда

)

По формуле определяем базовое значение требуемого сопротивления теплопередачи

Поскольку населенный пункт Новоаннинский относится к зоне влажности - сухой, при этом влажностный режим помещения - нормальный, то в соответствии с таблицей 2 СП50.13330.2012 теплотехнические характеристики материалов ограждающих конструкций будут приняты, как для условий эксплуатации A.

Схема конструкции ограждающей конструкции показана на рисунке (слева направо от - к +)

.        Раствор цементно-песчаный, толщина , коэффициент теплопроводности

.        URSA GEO M-15, толщина , коэффициент теплопроводности

.        Железобетон (ГОСТ 26633), толщина , коэффициент теплопроводности

Условное сопротивление теплопередаче  определим по формуле

,

где - коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/(м²°С),

 - коэффициент теплоотдачи наружной поверхности ограждающей конструкций для условий холодного периода.

 -согласно п.3 таблицы 6 СП 50.13330.2012 для перекрытий чердачный).

;

Приведенное сопротивление теплопередаче  определим по формуле 11 СП 23-101-2004:

,

где r-коэффициент теплотехнической однородности ограждающей конструкции, учитывающий влияние стыков, откосов проемов, обрамляющих ребер, гибких связей и других теплопроводных включений . Тогда

Вывод: величина приведённого сопротивления теплопередаче  больше требуемого R₀^норм(3,93>3.91) следовательно представленная ограждающая конструкция соответствует требованиям по теплопередаче.

.3 Теплотехнический расчет наружных стен

. Введение:

Расчет произведен в соответствии с требованиями следующих нормативных документов:

СП 53.13330.2012 Тепловая защита зданий.

СП 131.13330.2012 Строительная климатология.

СП 23-101-2004 Проектирование тепловой защиты зданий

2. Исходные данные:

Район строительства: Новоаннинский

Относительная влажность воздуха: φ_в=55%

Тип здания или помещения: Жилые

Вид ограждающей конструкции: Наружные стены

Расчетная средняя температура внутреннего воздуха здания: t_в=20°C

2. Расчет:

Согласно таблицы 1 СП 53.13330.2012 при температуре внутреннего воздуха здания  и относительной влажности воздуха  влажностный режим помещения устанавливается, как нормальный.

Определим базовое значение требуемого сопротивления теплопередаче исходя из нормативных требований к приведенному сопротивлению теплопередаче (п. 5.2) СП 50.13330.2012 согласно формуле:

,

(где а и b- коэффициенты, значения для соответствующих групп зданий). Так для ограждающей конструкции вида- наружные стены и типа здания -жилые

Определим градусосутки отопительного периода ГСОП, ⁰С·сут по формуле (5.2) СП 50.13330.2012.

,

где -расчетная средняя температура внутреннего воздуха здания, °C ; -средняя температура наружного воздуха, °C принимаемые по таблице 1 СП131.13330.2012 для периода со средней суточной температурой наружного воздуха не более8 °С для типа здания - жилые =-3.4 °С

-продолжительность, сут, отопительного периода принимаемые по таблице 1 СП131.13330.2012 для периода со средней суточной температурой наружного воздуха не более 8 °С для типа здания - жилые

. Тогда

По формуле в таблице 3 СП 50.13330.2012 определяем базовое значение требуемого сопротивления теплопередачи

Поскольку населенный пункт Новоаннинский относится к зоне влажности - сухой, при этом влажностный режим помещения - нормальный, то в соответствии с таблицей 2 СП50.13330.2012 теплотехнические характеристики материалов ограждающих конструкций будут приняты, как для условий эксплуатации A. отопление вентиляция перекрытие теплопотеря
