Введение
Повышение эффективности общественного производства и качества работы во всех звеньях народного хозяйства, возможно только при постоянно возрастающих темпах научно-технического прогресса, внедрение передовой технологии, повышение творческой активности и производительности труда людей, улучшении условий их труда и быта.
Необходимые для человека и технических процессов условия внутренней среды на производстве, в жилых и общественных зданиях обеспечиваются с помощью систем отопления, теплоснабжения, вентиляции и кондиционирование воздуха.
Масштабы строительства в нашей стране выдвинуты строительную индустрию в числа важнейших отраслей народного хозяйства. Строительная техника развивается на научной основе с использованием достижений.
Обеспечение комфортных тепловых условий в отношениях гражданских и производственных зданиях, в холодное время года необходимо для высоко-производственного труда, укрепление здоровья и улучшения отдыха трудящихся. В настоящее время широко применяется центральное отопление зданий, в первую очередь водяное на базе теплофиксации.
Отопление способствует увеличению срока службы зданий и оборудования, нормализации технологических процессов, повышению качества выпускаемой продукции. Тепловой комфортной обеспечивается, если поддерживать определенную температуру в помещении, температуру внутренней поверхности наружных ограждений и поверхности отопительных установок.
Рассмотрение ближайшей строительно-экономической перспективы подтверждает преимущественное развитие централизованного водяного теплоснабжения на базе ТЭЦ и крупных тепловых станций, а также рассмотрение атомной энергетики.
Ожидается сокращение организаций в использовании электрической энергии для отопления потребителей народного хозяйства страны и передачи избытков энергии по СЭС в другие индустриальные районы страны.
Большинство городов нашей страны имеет разветвленную систему теплоснабжения. Около 1/3 всего топлива, снижаемого в стране, расходуется для целей отопления. Поэтому с экономической точки и в связи с большой напряженностью экономического баланса страны, оказывается очень важными рациональное использование топлива.
Правильное интенсивное снабжение зданий в масштабах всей страны, может дать большой экономический эффект.
Совместный труд научных работников и строителей
позволят поднять коммунальное хозяйство на новую ступень развития и тем самым
обеспечить дальнейшее улучшение быта людей, охрану и рациональное использование
водных ресурсов.
1. Общая часть
.1
Природно-климатическая характеристика района строительства
Таблица №1. Природно-климатическая характеристика района строительства.
|
№ |
Наименование характеристики |
Характеристика |
Источник информации |
|
1 |
Район строительства |
г.Хабаровск |
По заданию |
|
2 |
Климатический район и подрайон строительства |
Ι В |
СНиП 2.01.01.-82 |
|
3 |
Зона влажности |
Нормальная |
СНиП ΙΙ-3-79* |
|
4 |
Расчетная зимняя температура, наиболее холодных суток, обеспеченностью 0,92 пятидневок |
- 34°С |
СНиП 2.01.01.-82 |
|
5 |
Продолжительность отопительного периода со среднесуточной температурой воздуха |
208 суток |
СНиП 2.01.01.-82 |
|
6 |
Средняя температура периода, со среднесуточной температурой воздуха |
- 9,9 |
СНиП 2.01.01.-82 |
|
7 |
Повторяемость ветра (%), средняя скорость ветра м/с, в январе по направлению румбов |
С 2 / 2,2 СВ 8 / 2,6 В 5 / 1,2 ЮВ 3 / 2,3 Ю 6 / 1,8 ЮЗ 57 / 4 З 17 / 4,1 СЗ 2 / 1,9 |
СНиП 2.01.01.-82 Приложение 4 |
|
8 |
Нормативная глубина промерзания грунта под оголенной поверхностью |
2,68м. |
Дополнение к СНиП ΙΙ-А6-62 для ДВ |
|
9 |
Наличие вечномерзлого грунта |
Нет |
СНиП 2.01.01.-82 |
|
10 |
Грунты |
Суглинок |
По заданию |
|
11 |
Вес снегового покрова, кгс/м3 |
0,7 (70) |
СНиП 2.01.07-85 |
|
12 |
Сейсмичность района |
6 баллов |
СНиП II-7-81* |
Таблица №2. Роза ветров.
|
|
С |
СВ |
В |
ЮВ |
Ю |
ЮЗ |
З |
СЗ |
|
1 |
2 |
8 |
5 |
3 |
6 |
57 |
17 |
2 |
|
2 |
2,2 |
2,6 |
1,2 |
2,3 |
1,8 |
4 |
4,1 |
1,9 |

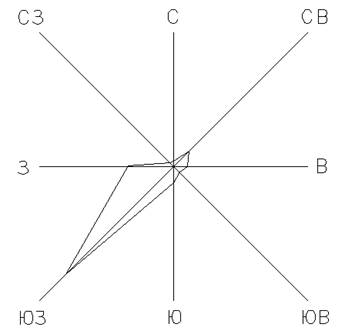

Роза ветров по повторяемости ветра.

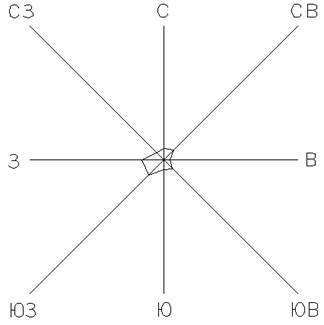

Роза ветров по скорости ветра.
1.2 Объемно- планировочная характеристика здания
строительство монтаж приспособление затрата
Объёмно-планировочной характеристикой здания называется расположение помещений заданным размером в одном комплексе, подчиненное функциональным архитектурно-художественным и экономическим требованиям. Основная форма помещений в плане - прямоугольная. Проектируемое здание - двухэтажное. Длина здания в осях 1-4 - 27000мм, ширина в осях А-В - 12000мм.
В здании запроектирован сборный ленточный
фундамент из бетонных блоков марок: ФБС 24.6.6, ФБС 12.6.6, ФБС 9.6.6, ФБС
24.4.6, ФБС 12.4.6, ФБС 9.4.6. Перекрытия выполнены из сборных железобетонных
пустотных предварительно напряженных плит следующих марок: ПК 60-15. Наружные и
внутренние стены, перегородки выполнены из глиняного плотнотелого кирпича на
цементно-песчаном растворе, толщина наружной стены - 640мм, внутренних несущих
- 380мм, перегородок - 120мм. Сообщение между этажами осуществляется по
лестничным маршам. Для естественного освещения помещений в здании предусмотрены
оконные проемы. Крыша здания совмещенная, невентилируемая. Уклон к воронке
равен 0,04. Кровля - рулонный ковер. На этажи здание разделяют пустотные плиты
перекрытия. Сообщение между помещениями осуществляется с помощью межкомнатных
дверей.
1.3 Выбор
конструкций
Таблица №3. Выбор конструкций.
|
№. |
Наименование конструкции |
Марка |
Кол-во |
Масса |
Эскиз |
|
|
|
|
|
|
Одного элемента |
Всех эл-ов |
|
|
1. |
Фундаментные блоки |
ФБС 24.6.6 |
156 |
1,96т |
305,76т |
|
|
|
|
ФБС 12.6.6 |
36 |
0,96т |
34,56т |
|
|
|
|
ФБС 9.6.6 |
48 |
0,7т |
33,6т |
|
|
|
|
ФБС 24.4.6 |
90 |
1,3т |
117т |
|
|
|
|
ФБС 12.4.6 |
30 |
0,64т |
19,2т |
|
|
|
|
ФБС 9.4.6 |
48 |
0,47т |
22,56т |
|
|
2 |
Перемычки |
2ПБ-22-3 |
175 |
0,093т |
16,28т |
|
|
|
|
2ПБ-16-2 |
30 |
0,065т |
1,95т |
|
|
|
|
2ПБ-13-1 |
48 |
0,055т |
2,64т |
|
|
|
|
2ПБ-25-3 |
37 |
0,103т |
3,81т |
|
|
3 |
Плиты перекрытия |
ПК 60.15 |
70 |
2,8т |
196т |
|
|
4 |
Плиты покрытия |
ПК 60.15 |
36 |
2,8т |
100,8т |
|
|
5 |
Окна |
ОРС 15-18 |
35 |
134,6кг |
4,71кг |
|
|
|
|
ОР 15-12 |
4 |
77,01кг |
307,04кг |
|
|
6 |
Двери |
ДГ 24-12 |
2 |
73,0кг |
146кг |
|
|
|
|
ДГ 21-9 |
36 |
51,0кг |
1836кг |
|
|
|
|
ДГ 21-7 |
20 |
41,0кг |
820кг |
|
|
7 |
Лестничный марш |
IЛМ27.12.I.4-4 |
2 |
1,52т |
3,04т |
|
|
8 |
Лестничная площадка |
ЛП.28.II-5 |
1 |
1,1т |
1,1т |
|
2. Земляные работы
.1 Подсчет объемов работ
Определяются размеры котлована по дну: для этого к размерам здания прибавляется по одному метру в каждую сторону, учитывая габариты фундамента, может быть до полутора метров.
Для подсчета объема выемки грунта с откосами без
креплений в грунтах - супеси, необходимо найти коэффициент откоса m, используя
таблицу 1 (СНиП 12-03-99 «Техника безопасности в строительстве»).
Таблица №4. Крутизна откосов в зависимости от вида грунта и глубины выемки.
|
Вид грунтов |
Крутизна откосов (отношение его высоты к заложению) при глубине выемки в м, не более |
||
|
|
1,5 |
3 |
5 |
|
Насыпные неуплотненные |
1 : 0,67 |
1 : 1 |
1 : 1,25 |
|
Песчаные и гравийные |
1 : 0,5 |
1 : 1 |
1 : 1 |
|
Супесь |
1 : 0,25 |
1 : 0,67 |
1 : 0,85 |
|
Суглинок |
1 : 1,0 |
1 : 0,5 |
1 : 0,75 |
|
Глина |
1 : 1,0 |
1 : 0,25 |
1 : 0,5 |
|
Лессы и лессовидные |
1 : 1,0 |
1 : 0,5 |
1 : 0,5 |
Определение величины откосов:
Определяем геометрические размеры
въездной траншеи:
где, Н - глубина котлована,- коэффициент съезда, принимается в пределах 10-15% от глубины.= 0,1-0,15
![]()
Определение объема срезки грунта котлована.
Грунт срезается по всей площади котлована, выездной траншеи подъездным путем.
Срезки подлежит 15-20 см.
Объем определяется в м2 и м3.
котл =
в.тр =
(lmp*C)*(b+C)
= H - 0,15 - 0,15 = 2,850-0,30 = 2,550мкотл = (62,0 + 2*1,43)*(22,0+2*1,43) = 66,86*24,86 = 1662,14м2в.тр = (19,0 - 1,43)*(8+1,43) = 165,69м2ср.к = 1662,14*0,15 = 249м3ср.в.т = 165,69*0,15 = 25м3
общ = Sкотл + Sв.тр = 1662,14 +
165,69 = 1828м2общ = Vср.к + Vср.в.т = 249 + 25 = 274м3

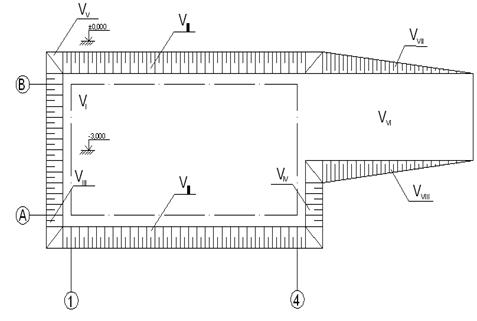

Определение объема грунта котлована разработанного экскаватором. Все расчеты ведутся относительно подошвы котлована (lк, aк)
I = lк*
aк*h = 29*12*2,75 = 1196,25м3II,III,IV =
VII
VIII =
VIV =
VV =
VVI =
VVII =
VVIII =
Vобщ=VI+2VII+VIII+VIV+4VV+VVI+VVII+VVIII=
1196+2*147+71+10+4*0,8+220+17+15 = 1826,2м3.
Vдор = lk*ak*0,15
= 29*14*0,15 = 40,6м3.
Для разработки котлована принимаем экскаватор
Э-652Б с емкостью ковша 0,65м3, оборудованного прямой лопатой.
2.2 Выбор и ТО земляных механизмов
Принимаем комплект машин:
· Экскаватор Э-652Б
· Бульдозер ДЗ-8
· Автосамосвал МАЗ-205
Таблица №5. Технические характеристики экскаватора Э-652Б.
|
Параметры |
Индекс машины |
|
Дизель(электродвигатель) |
Д-108-8 |
|
Мощность, кВт |
55-60,0 |
|
Ходовое устройство |
Гусеничное |
|
Скорость передвижения экскаватора, км/ч |
1,7; 3,0; (2,4; 4,3) |
|
Преодолеваемый уклон пути, град |
22 |
|
Радиус задней части поворотной платформы, м |
3,28 |
|
База, м |
3,42 |
|
Колея, м |
2,3 |
Таблица №6. Параметры экскаваторов при работе обратной лопатой.
|
Вместимость ковша, м3 |
0,65 |
|
Категория разрабатываемого грунта |
I…IV |
|
Длина стрелы рукояти, м |
5,5; 3,02 |
|
Угол наклона стрелы, град |
60 |
|
Глубина копания траншей,м |
5,8 |
|
Радиус копания на уровне стоянки, м |
4,7 |
|
Высота копания выгрузки, м |
6,1 |
|
Радиус копания выгрузки, м |
9,2; 8,1 |
|
Продолжительность рабочего цикла, с |
20 |
2.3 Технология производства земляных
работ
. К началу работ необходимо иметь:
· наряд - заказ на производство земляных работ;
· схему разбивки котлована с нанесением существующих подземных коммуникаций;
· разрешение на право производства земляных работ от Горэлектросети и других организаций;
· ходовые визирки для проверки для проектных отметок дна котлована;
· проект на производство земляных работ, при разработке которого используется настоящая типовая карта.
. Земляные работы должны быть произведены в две стадии:
· подготовительные работы;
· непосредственно разработка котлована.
Подготовительные работы: устройство временных подъездных дорог, геодезическая разбивка осей здания, ограждение строительной площадки, установка обноски с выноской вертикальных отметок и осей здания на обноску, закрепления осей котлована на местности.
. После завершения работ составляется исполнительная схема и акт сдачи-приемки работ с оценкой качества. Качество выполненных работ определяется согласно СНиП III-Б (раздел УП).
На весь период строительства должен быть
организован надежный отвод поверхностных вод.
3. Технология производства монтажных и строительных работ
.1 Определение объемов работ
Таблица № 7. Ведомость объемов работ.
|
№ |
Наименование объемов работ |
Кол-во шт |
Объемы работ м3 |
|||
|
|
|
|
Металлические конструкции, м3 |
Ж/б конструкции, м3 |
||
|
1 |
Плиты покрытий |
36 |
- |
- |
1,12 |
40,32 |
|
2 |
Плиты перекрытий |
70 |
- |
- |
1,12 |
|
|
3 |
Перемычки |
290 |
- |
- |
0,04 |
9,87 |
|
4 |
Фундаментные блоки ФБС |
408 |
- |
- |
0,78 |
318,24 |
|
5 |
Лестничные марши |
2 |
- |
- |
0,61 |
1,22 |
|
6 |
Лестничные площадки |
1 |
- |
- |
0,44 |
0,44 |
|
7 |
Кирпичная кладка |
386м3 |
|
|
|
|
|
|
Итого: |
|
|
|
|
448,49 |
3.2 Выбор метода монтажа конструкций
Поэлементный монтаж - наиболее распространенный
для массовых конструкций зданий. При монтаже конструктивными элементами или
узлами подают и устанавливают в проектное положение отдельные готовые
конструкции или их крупные части. Такой метод требует минимальных затрат на
подготовительные работы и наиболее удобен для монтажа с «транспортных средств».
Но число подъемов (число монтажных элементов) при этом оказывается
максимальным.
