Материал: Проектирование беспроводной сети из двух персональных компьютеров и планшета

.1 Первый запуск Mikrotik RB951u-2Hnd

Перед подключением роутера желательно скопировать MAC-адрес компьютера (или роутера), к которому напрямую подключен интернет.

Скопируйте или запишите все настройки текущего интернет соединения.

Для Static IP - IP адрес, Шлюз, ДНС-сервера.

Для PoE, PPTP, L2TP - дополнительно логин, пароль, адрес VPN-сервера.

MAC-адрес и все настройки сети можно посмотреть командой ipconfig /all из консоли.

Также желательно сразу скачать последнюю прошивку под ВашМикротик с сайта mikrotik.com. Раздел Download. Выбирам нашу серию - 900.

Скачиваем файл с расширением .npk

Тут же можно скачать zip - архив с доп. модулями и WinBox.exe.

Рекомендуется сделать Ресет(сброс на заводские настройки), если настройки роутера раньше менялись.

Ресет: выключаем питание, ручкой зажимаем и держим ресет, включаем питание, держим ресет еще 20 сек. Пока не заморгает и снова не загорится сзади Лампочка Act.

Подключаем роутер.

Один конец витой пары подключаем к компьютеру. Другой в порт №2 на роутере.Если Вы уже скачали Winbox - можете перейти к п. 1.6.

RB950 на портах №2-5 по умолчанию имеет IP-адрес 192.168.88.1

Поэтому меняем IP-адрес сетевой карты на компе на 192.168.88.2,

маску подсети 255.255.255.0

Заходим на web-страницу роутера 192.168.88.1

Скачиваем оттуда WinBox.exe

Запускаем WinBox.exe.

Кликаем по кнопке, что справа - […]

Далее по MAC-адресу нашего роутера. (В WinBox можно заходить по MAC-адресу или IP роутера)

Рис.5 - Окно подключения к маршрутизатору

Нажимаем кнопку Connect и попадаем в интерфейс.

Рис.6 - Интерфейс программы WinBox

Должна появиться табличка. Кликаем [OK]. Все настройки останутся по умолчанию.

[RemoveConfiguration] - удалит все дефолтные настройки роутера.

Совет: Перед серьезными изменениями на роутере делайте бэкап настроек.

Files - Backup. Не забывайте также про кнопки Undo-Redo и SafeMode.

Рекомендую сразу прошить роутер на последнюю прошивку.

Перетаскиваем мышкой на WinBox наш .npk файл прошивки.

Теперь перезагружаем роутер. Ждем пока он прошьеться. 2-3 мин. Не отключайте питание!

После прошивки роутер сам удалит наш файл.

Все настройки роутера микротик сохранятся.

Начиная с версии 5.15 - появился раздел QuickSet - быстрая настройка.

Все основные базовые настройки можно сделать на этой одной странице.

Тут можно поменять также MAC-адрес WAN-порта.

Настроить WAN, LAN (Static IP, Dynamic IP, PPPoE) идажеWiFi. Пока нет только PPTP, L2TP и DualAccess.

Но настоятельно рекомендую настроить вручную. Для понимания - что и зачем.

Смена MAC адресса

Это самое первое, что всегда нужно делать при подключении к провайдеру.

Кликаем - [New Terminal]. Вводим:

/in et set 0 mac="00:11:22:33:44:55"

00:11:22:33:44:55 - это наш скопированный MAC-адрес (можно взять со старого роутера ил компьютера). 0 - Это порт роутера №1.

Теперь кабель провайдера тыкаем в порт №1.

Если у Вас все на автомате (Dynamic IP) - то интернет уже должен быть и ничего настраивать больше не нужно.

Также можно переименовать интерфейсы. Кликаем Interfaces.

Двойной клик по интерфейсу №1, меняем название на WAN1.

Двойной клик по интерфейсу №2, меняем название на LAN1.

Подключаемся к провайдеру

Динамический IP. (На автомате.DHCP-клиент включен)

Итак, у Вас настройки от провайдера приходят на автомате.

По умолчанию DHCP-клиент должен быть уже включен.

Для проверки кликаем: IP - DHCP Client.

В строчке IP Address - должен быть IP -адрес, полученный от провайдера.

Если такой строчки нет - то кнопкой [+] создаем запись с номером порта №1.

Двойной клик по этой строчке. Далее Status. Тут видим все настройки, полученные от провайдера. IP, Шлюз, DHCP сервер, DNS-ы.

В IP - Routes - должны появиться маршруты от провайдера (с буквой D - Dynamic)

В Addresslist - Должна быть динамическая запись - с IP адресом порта №1, полученные от провайдера.

Статический IP. (DHCP-клиент отключен)

Итак, у Вас IP нужно прописывать вручную.

Идемв IP - DHCP Client. Отключаем или удаляем DHCP запись.

Переходим во вкладку IP - AddressList.

Кликаем [+] и добавляем - 178.11.22.33/24, 178.11.22.0, интерфейс WAN1

.11.22.33 - Ваш IP-адрес_выданный_провайдером

- это то же самое, что 255.255.255.0 - маска подсети

В IP - Routes - должны появиться маршруты от провайдера.

PPPoE. По логину и паролю

Кликаем PPP. Кнопка [+]. PPPoE клиент.

Вкладка General. В Interfaces выбираем наш WAN1.

Вкладка DialOut. В User и Password вводим логин и пароль от провайдера.

AddDefaultRoute - включить

Выбираем профиль default или default-encryption.

При необходимости меняем наш профиль во вкладке профили.

Далее Apply. Кнопкой Disable-Enable - включаем нашPPPoE.

Внизу справа появится Status: Connected.

Во вкладке Interface - должна быть запись PPPoE клиента.

В IP - Routes - наблюдаем динамические маршруты от провайдера.

PPTP, L2TP. VPN по логину и паролю

Кликаем PPP. Кнопка [+]. PPTP клиент. L2TP - аналогично.

Вкладка DialOut.

Connect to: адрес VPN-сервера.

В User и Password вводим логин и пароль от провайдера.

AddDefaultRoute - включить

Выбираем профиль default или default-encryption.

При необходимости меняем наш профиль во вкладке профили.

Далее Apply. Кнопкой Disable-Enable - включаем наш PPTP.

Внизу справа появится Status: Connected.

Во вкладке Interface - должна быть запись PPTP клиента.

В IP - Routes - наблюдаем динамические маршруты от провайдера.

PPTP, L2TPDualAccess.

Если у Вас DualAccess и наблюдаются обрывы каждую минуту, то:

Открываем New Terminal.

/ip routeadd act=lookup dst-a=10.128.4.71/32 ta=matrix_vpn=1 dst-a=10.128.4.71/32 ga=10.0.137.1 routing-mark=matrix_vpn=1 dst-a=0.0.0.0/0 ga=10.128.4.71

.128.4.71 - это адрес VPN-сервера.

10.0.137.1 - это шлюз, полученный от провайдера по DHCP.

Единственное, что PPTP клиенте AddDefaultRoute - выключить.

А в Connectto: такой же адрес VPN-сервера, что и выше .

Настраиваем DNS. Проверяем сеть и DNS с помощью Ping.

Идем в IP - DNS. Там должны быть уже прописаны DNS-ы.

Если их нет, то прописываем в DNS Servers наши DNS от провайдера.

Allow Remote Request - включаем.

Идемв Tools - Ping.

Пингуем сначала адрес 8.8.8.8. Если пингуется значит коннект есть.

Затем пингуем ya.ru. Если пингуется, значит DNS настроены верно.

Время на роутере. NTP сервера времени

System - SNTP Client.Enabled.Unicast.

В Primary NTP Server и Secondary NTP Server - вписываемсерверавремени.

Кпримеру ts1.aco.net. В Last Update появится 00:00:02 ago.

Идем в System - Clock. Выбираем наш регион, например Europe/Kiev. Apply.

Все. Время теперь установлено верно.

Настраиваем локальную сеть.

Для начала нужно определиться какой сегмент сети Вы хотите использовать.

По умолчанию на роутере на порту №2 (наш LAN1) стоит 192.168.88.1

Допустим мы хотим поменять на сегмент сети 192.168.0.0/24.

Сегмент сети - должен отличаться от сегмента провайдера.

Статический IP у клиентов.

В данном режиме клиенты IP адреса от роутера получать не будут.

Пропишите у клиентов на компах адреса вида 192.168.0.ххх, маску подсети 255.255.255.0, Шлюз и DNS 192.168.0.1.

В IP - AddressList откроем запись на порту LAN1, изменим все записи 192.168.88.ххх на 192.168.0.ххх. Если такой записи нет - то создайте ее. Адрес порта LAN1 на роутере - 192.168.0.1/24

В IP - DHCP Server: вкладка Networks отключаем или удаляем запись DHCP.

Во вкладке DHCP также отключаем или удаляем запись DHCP.

         Динамический IP у клиентов. Выдача IP по MAC.

. В IP - AddressList откроем запись на порту LAN1, меняем все записи 192.168.88.ххх на 192.168.0.ххх. Если такой записи нет - то создайте ее.

. В IP - DHCP Server - вкладка Networks меняем все записи 192.168.88.ххх на 192.168.0.ххх. В DNS прописать IP роутера - вида 192.168.0.1

. В IP - DHCP Server - вкладка DHCP - кликаем по записи. Смотрим название AddressPool - например это dhcp_pool1.

Идем в IP- Pool - меняем в dhcp_pool1 все записи 192.168.88.ххх на 192.168.0.ххх. Можно указать диапазон IP адресов, которые будут выдаваться клиентам.

Можно просто грохнуть 2 записи в DHCP и нажать DHCP setup, настроив DHCP заново. Не забудьте настроить IP- Pool.

Блокировка левых MAC+IP. ARP-лист. Reply-only.

Для того, чтобы включить блокировку левых MAC и IP нужно:

. В IP - DHCP Server - Leases - сделать все записи статическими.

По умолчанию все записи создаются динамически. Имеют букву D слева.

Двойной клик по записи. MakeStatic. Ок. Можно также прописать желаемый IP-адрес клиенту.

. В IP - ARP - по умолчанию все записи динамические (с меткой D).

Тоже делаем двойной клик по записи и MakeStatic.

Важно! Ваш MAC-адрес и IP-адрес должен быть в списке! Иначе Вы не сможете зайти в WinBox.

. Идем в Interfaces. Два раза кликаем по интерфейсу LAN1, на котором сидят клиенты. В опции Arp: выбираем Reply-only.

Теперь при смене MAC или IP, или подключении левого пользователя - интернет и доступ к сети они не получат

Настраиваем WiFi на раздачу. Режим обычного роутера.

Кликаем Wireless. Там должна быть запись Wi-Fi интерфейса.

Если ее нет - добавляем кнопкой [+]. Кликаем Advanced Mode.

Выбираем Mode: AP Bridge.SSID - ИмянашейWiFiточки.

Band: ставим желаемый режим работы WiFi.

ChannelWidh: ширину канала.

Обычно - 2GHz-B/G/N, ChannelWidh: 20/40MHz HT Below - режим совместимости.

Если нужен расширенный диапазон частот - Frequencymode: Superchannel.

Frequency: ставим желаемую частоту. (Учитывайте, что ноутбуки работают только на стандартных частотах)

SecurityProfile:Default (В этом профиле мы затем укажем WPA пароль)

BridgeMode: включен.

В DataRates выбираем режимы работы.

В HTВключаем - Chain 0, antenna a. (Chain 0, Chain1 - толькодля MIMO)

Для ноутбуков WDS, Nstream, NV2 - должен быть отключен.

Pooling - оставить включенным.

В TX Power можно выставить мощность передатчика.

Жмем Apply. Enable. Внизу справа должно появиться - runningap

Не забудьте отредактировать профиль в SecurityProfiles и поставить WPA пароль для доступа к точке.

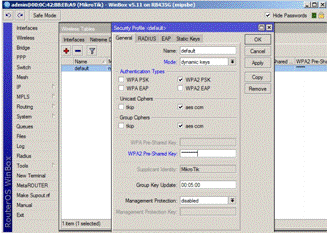

ИдемвовкладкуSecurityProfiles.

разакликаемпоDefault. Mode: dynamickeys. WPAPSK, WPA2 PSK, tkip, aescom - включаем.

WPA Pre-Shared Key, WPA2 Pre-Shared Key - ставимнашпарольиз 8 символов.: disabled.

При желании можно добавить любое количество WiFi точек с разными SSID

(Wireless - Interfaces - [+] Virtual AP).

Теперьидемв IP - Address List. Добавляем запись c IP: 192.168.2.1/0, 192.168.2.0, Интерфейс wlan1.

Интернет уже будет, если на Wi-Fi адаптере компьютера поставить IP 192.168.2.2, Маску 255.255.255.0, Шлюз 192.168.2.1, DNS 192.168.2.1.

. Добавить еще один DHCP-сервер на порт wlan1 с пулом адресов 192.168.2.ххх.

. Сбриджевать интерфейсы локалки и WiFi.

Идем в раздел Bridge. [+] - добавляем интерфейс bridge1.

Тутжекликаем Settings. Use IP Firewall.

В Ports добавляем 2 интерфейса. Вначале LAN1. Затем wlan1.

Идем в IP - DHCPServer, DHCP. Двойной клик по записи DHCP. И меняем интерфейс LAN1 на bridge1.

Не забудьте, что в IP - ARP динамически появятся записи с интерфейсом bridge1. Их сделайте статическими при необходимости. Старые записи на интерфейсе LAN1 - удалите. Во вкладке Interfaces - кликните по bridge1 и укажите Arp: reply-only, если нужна блокировка.

Не забудьте в Tools - MAC-Server - WinBox добавить интерфейс bridge1, чтоб заходить через WinBox по MAC-у.

Все. Теперь WiFi клиенты получат IP адреса из того же сегмента сети, что и проводные.

В Wireless - Registration - будут появляться все клиенты, которые подключены к вашей WiFi точке. Тут можно посмотреть их Tx/Rx скорости и пр. параметры.

3.2 Бездисковые рабочие станции

Загрузка по сети полноценногоlinux.

На данном примере приведу загрузку по сети установочного образа Ubuntu, однако можно использовать любой другой образ, если вам хватит свободного места.Имеется роутер MikroTikRB951Ui-2HnD, версия RouterOS 5.14, 30 мегабайт свободного места.

Создадим DHCP сервер

сеть адаптер маршрутизатор

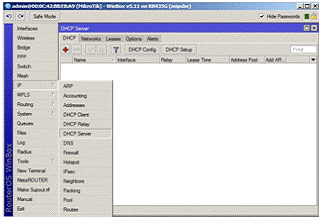

Рис.7 -MikroTikRouterOSIP/DHCPServer

Для конфигурации DHCP сервера перейдем в раздел IP/DHCPServer.

Рис.8 -MikroTikRouterOS DHCP Server Setup

Воспользуемся утилитой конфигурации сервера, DHCPSetup.

В первом шаге конфигурации DHCP сервера, необходимо выбрать интерфейс, на котором будет работать DHCP сервер.

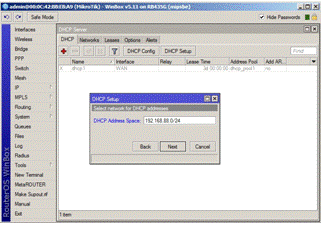

Рис.9 - MikroTikRouterOS DHCP Server, выборсети

Окно, для ввода сети для которой будет настроен DHCPServer.

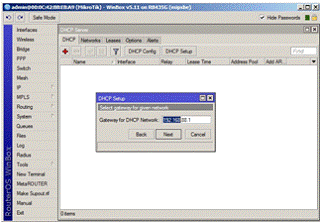

Рис.10 - MikroTikRouterOS DHCP Server GateWay

Назначаем IP адрес основного шлюза, выдаваемого в последствии клиентам сети.

Рис.11 -Mikrotik RouterOS DHCP Server Pool IP

Резервирование диапазона ip адресов для клиентов локальной сети.

Адрес 192.168.88.0 - сетевой адрес сети, 192.168.88.1 - сетевой адрес основного шлюза, 192.168.88.255 - широковещательный сетевой адрес. Следовательно диапазон адресов может быть 192.168.88.2-192.168.88.254.

Рис.12 - MikroTikRouterOSDNS сервер

Добавление сетевого адреса DNS сервера в массив данных, получаемый пользователями от DHCP сервера.

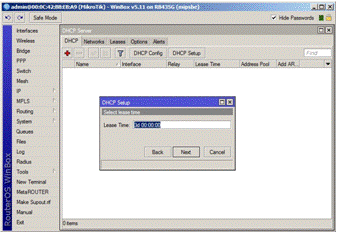

Рис.13 - MikroTikRouterOS время аренды ip адреса.

Время аренды сетевого адреса, клиентами локальной сети.

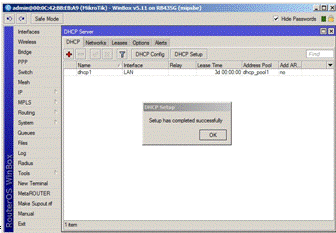

Рис.14 - MikroTikRouterOSDHCP сервер создан

DHCP Сервер успешно создан.

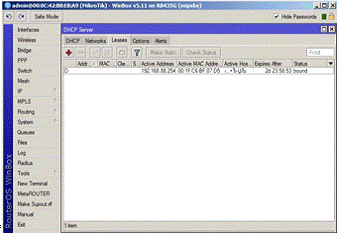

Рис.15 - Арендованные IP адреса

Во вкладке Leases, отображаются арендованные IP адреса, мас адреса хостов арендовавших их и другая полезная информация.

Далее необходимо включить TFTP:

[IP] -> [TFTP] -> добавляем:

ReqFilename: .*: да: да

Рис.16 - Настойка TFTP

Заходим в [IP] -> [DHCP] и выставляем в вашемDHCP-сервере опцию Boot File Name в pxelinux.0

Скачиваем и распаковываем файлы установщика Ubuntu

нам нужна вся папка ubuntu-installerи вся папка pxelinux.cfg, копируем их в корень микротика прямо так как они есть, кроме файла ubuntu-installer/i386/pxelinux.0 - его копируем в корень микротика

Загружаемся по сети, и получаем готовый к работе компьютер

Рис.17 - Экран выбора операционной системы и способа загрузки

.3 Настройка беспроводной точки доступа

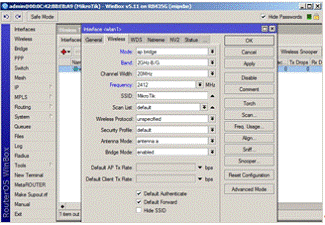

Настройка беспроводных интерфейсов, выполняется в разделе Wireless

Рис18. MikroTikRouterOS Wireless Interfaces

Перейдемвраздел Wireless/Interfaces. Здесь перечислены все доступные беспроводные интерфейсы. По умолчанию они могут быть деактивированы. Выполните активацию если это необходимо. Двойной клик мыши на выбранном интерфейсе, откроет окно конфигурации.

Рис.19 MikroTikRouterOS настройки интерфейса.

В окне конфигурации нас прежде всего интересует вкладка Wireless. Параметр

Mode: apbridge, задаст режим работы беспроводного интерфейса в качестве точки доступа. В поле Band выберем режим работы беспроводного устройства. ChannelWidth указывает на ширину используемого радио канала. Стандартные абонентские беспроводные устройства стандарта 802.11b,g используют ширину канала в 20MHz. Frequency значение частоты, на которой работает, беспроводной интерфейс. SSID идентификатор базовой станции в радио эфире. SecurityProfile - профиль безопасности беспроводной сети. Конфигурация профиля безопасности, выполняется во вкладке SecurityProfile.
