Проект лесосечных работ с применением валочно-сучкорезно-раскряжевочных и погрузочно-транспортных машин

РЕФЕРАТ

Представленный курсовой проект состоит из пояснительной записки, выполненной на 34 страницах, содержит 5 разделов, 13 таблиц, 5 рисунков, 2 приложения. Список использованных источников включает 3 наименования.

Пасека, трелевочный волок, верхний склад, сортименты, система машин, лесосека, форвардер, технологический процесс лесосечных работ.

Пасека - часть делянки осваивая с одного трелевочного волока(технологического корридора).

Трелевочный волок - технологический коридор предназначенный для движения техники по лесосеке.

Верхний склад (погрузочный пункт) - площадка для временного хранения древесины и погрузки ее на лесовозный транспорт.

Сортименты - это спиленное дерево, очищенное от сучьев и раскряжеванное на отрезки определенной длинны.

Система машин - это набор машин и оборудования (механизмов), взаимоувязанных и согласованных по техническим и технологическим параметрам, предназначенных для выполнения какой-либо стадии технологического процесса лесозаготовок или ее части.

Лесосека - называется участок леса, отведенный для рубок главного пользования, ограниченный в натуре визирами или естественными рубежами.

Харвестер - валочно-сучкорезно-раскряжевочная машина (ВСРМ).

Форвардер - погрузочно-транспортная машина (ПТМ).

Технологический процесс лесосечных работ - совокупность способов, приемов и средств выполнения ряда операций на лесосеке и погрузочном пункте или верхнем складе, начиная от валки деревьев и кончая погрузкой заготовленной древесины на лесовозный транспорт.

Целью работы является создание проекта проведения длительно-постепенных рубок с заготовкой сортиментов. В результате проведения работы была подобрана система машин с применением харвестора и форвардера, а также рассчитана количественная потребность в технике и горюче-смазочных материалах.

В лесосечных работах была задействована следующая техника: Харвестер Амкодор 2551 (8 штук), форвардер Амкодор 2661 (34 штук) и самозагружающийся лесовозный автопоезд МАЗ-6303А8-326 с гидроманипулятором ЛВ 185-14 (1 штука).

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

. ОБОСНОВАНИЕ СПОСОБА РУБКИ

.1 Исходные данные

.2 Выбор принципиальной схемы технологического процесса

.3 Выбор и технико-экономическое обоснование системы машин и механизмов для основных лесосечных работ

. ОРГАНИЗАЦИОННО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ РУБКИ

.1 Лесотехнические требования и организационно-технические элементы рубок

.3 Определение нормативов рубок леса

.4 Обоснование способа и схемы разработки лесосеки и определение

технологических элементов лесосеки

. РАСЧЕТ РЕЖИМА РАБОТЫ

. РАСЧЕТ ПРОИЗВОДИТЕЛЬНОСТИ МАШИН И МЕХАНИЗМОВ

. РАСЧЕТ ПОТРЕБНОГО КОЛИЧЕСТВА ОБОРУДОВАНИЯ И РАБОЧИХ

.1 Расчет потребного количества оборудования и рабочих для основных работ

.2 Расчет объема подготовительных работ и трудозатрат на их выполнение

.3 Расчет количества подсобно-вспомогательных рабочих, вспомогательных материалов и оборудования

.4 Расчет расхода топливно-смазочных материалов

ЗАКЛЮЧЕНИЕ

СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ

ПРИЛОЖЕНИЕ

ВВЕДЕНИЕ

Обеспечение потребностей в древесине производится в основном лесозаготовительной промышленностью - отраслью лесной промышленности, занимающейся заготовкой, вывозкой, первичной обработкой, частичной переработкой круглых лесоматериалов и поставкой лесоматериалов потребителям.

Основной производственной хозрасчетной единицей, производящей заготовку, вывозку, первичную обработку, частичную переработку и отгрузку лесоматериалов потребителям, является леспромхоз.

Лес - одно из важнейших природных богатств, сохранению и приумножению которого в нашей стране уделяется большое внимание. Поэтому работники лесной промышленности и лесного хозяйства, руководствуясь основами лесного законодательства, должны вести освоение лесов так, чтобы удовлетворялись потребности народного хозяйства в древесном сырье и сохранялись и усиливались водоохранные, климаторегулирующие, санитарно-гигиенические и другие полезные свойства леса.

Интенсивное развитие лесозаготовительной промышленности существенно изменило технологию и технику ведения рубок леса и лесовосстановления. Все большее значение приобретают экологические аспекты ведения лесозаготовок, вопросы охраны окружающей среды, экономии лесосырьевых и энергетических ресурсов. В этой связи внедрение в производство ресурсосберегающих, в том числе и малоотходных, экологически чистых технологий и лесозаготовительной техники, отвечающей лесоводственным и экологическим требованиям, имеет большое значение. рубка лесосечный машина

В данном курсовом проекте будет рассмотрено применение на лесосечных работах погрузочно-транспортных машин (форвардеров) и сравнение их с трелевочными тракторами с конатно-чекерной установкой, а также влияние этих двух типов машин на экологию окружающей среды и их производительности на лесосечных работах.

Все большее применение форвардеров на лесосечных работах и вытеснение трелевочных тракторов с конатно-чекерной установкой, а также трелевочных тракторов с безчекерной установкой обусловлено тем, что форвардеры более производительнее и наносят меньший вред окружающей среде и после своей работы на вырубке сохраняют большее количество жизнеспособного подроста, к тому же сокращают ручной труд на лесосеке за счет отсутствия надобности в услугах чекеровщиков. Тем самым сокращают экономические затраты предприятия по заготовки древесины и уменьшают стоимость заготовки 1м3 обезличенной древесины, что прямо влияет на доход (положительный) предприятия от лесосечных работ.

Эти концепции полностью соответствуют выполнению норм по экологизации лесосечных работ и государственной программе «по бережливости и рациональному использованию древесной продукции».

. ОБОСНОВАНИЕ СПОСОБА РУБКИ

.1 Исходные данные

Пользуясь таблицами динамики таксационных показателей модальных насаждений определяется средний диаметр, среднюю высоту и средний объем хлыста насаждения.

Для выбора принципиальной схемы технологического процесса лесосечных работ и выполнения дальнейших расчетов принимаем следующие исходные данные:

Средний объем хлыста - 0,57 м3;

Средняя длина хлыста - 23,74 м;

Средний диаметр хлыста - 24,86 см;

Размер лесосеки - 300×500 м;

Состав насаждений - 4Е2Кл2Ос2Б;

Средний запас на 1 га - 270 м3.

Расчеты:ср хл = (4·270\595+2·270\252+2·270\698+2·270\536)\10 = 0,567 м3 ;ср хл = 4·23,4\10+2·30,4\10+2·20,7\10+2·21,4\10 = 23,86 см;ср хл = 4·23,5\10+2·26,7\10+2·22,8\10+2·22,2\10 = 23,74 м;

.2 Выбор принципиальной схемы технологического процесса

На данной лесосеке следует провести длительно-постепенную (по заданию) рубку по схеме разработки лесосек методом узких пасек с сохранением подроста при валке, обрезке сучьев и раскряжевке деревьев харвестером на лесосеке и трелевке сортиментов форвардером по следующему типу технологического процесса:

где: С - сортименты;

В - валка (харвестером);

ОС - очистка деревьев от сучьев (харвестером);

Р - раскряжевка (харвестером);

Т - трелевка (форвардер);

ПС - погрузка сортиментов на лесовозный транспорт;

Л - лесосека;

ВС - верхний склад (погрузочный пункт).

На данной лесосеке (300м  500 м) наиболее рационально было бы выделить 4 делянки (по 150м  250м) с последующим выделением пасек и их разработкой. Для работ будут привлечены машинисты для управления техникой. С помощью лесосечной техники на лесосеке будут выполнены следующие виды работ: валка, обрезка сучьев и раскряжевка хлыстов харыестером и трелевка сортиментов форвардером на погрузочный пункт.

.3 Выбор и технико-экономическое обоснование системы машин и механизмов для основных лесосечных работ

Исходя из природно-производственных условий для выполнения запроектированного технологического процесса лесосечных работ, будет применена следующая система машин и механизмов.

На валке деревьев,обрезке сучьев и раскряжевке хлыстов на сортименты будет применяться харвестер Амкодор 2551 и погрузочно-транспортная машина Амкодор 2661 на подсортировке сортиментов, подвозке их на верхний склад и укладке в штабеля. Для доставки сортиментов на нижний склад используется самозагружающийся лесовозный автопоезд МАЗ-6303А8-326 с гидроманипулятором ЛВ 185-14. Система машин представлена в таблице 1.1.

Таблица 1.1 - Предлагаемая система машин

Харвестер Амкодор 2551

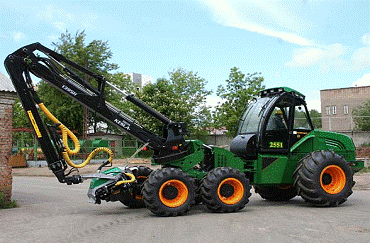

Рисунок 1 - Харвестер Амкодор 2551

Колесный, повышенной проходимости харвестер АМКОДОР 2551 предназначен для валки деревьев, обрезки сучьев и раскряжевки на сортименты заданной длины.

Технические характеристики форвардера приведены в таблице 1.2

Таблица 1.2 - Технические характеристики харвестер Амкодор 2551

Форвардер Амкодор 2661

 <javascript:replacePicture('img/a2661/a2661_l2.jpg')>

Рисунок 2 - Форвардер Амкодор 2661

Технические характеристики форвардера приведены в таблице 1.3

Таблица 1.3 - Технические характеристики форвардера Амкодор 2661

МАЗ-6303А8-326

Рисунок 3 - МАЗ-6303А8-326

Данная машина используется для перевозки сортиментов в составе автопоезда. При установке на данный сортиментовоз гидроманипулятора ЛВ 185-14 мы превращаем его в самозагружающийся автопоезд(описание гидроманипулятора ниже по тексту). Технические характеристики сортиментовоза представлены в таблице 1.4

Таблица 1.4 - Технические характеристики МАЗ-6303А8-326

Гидроманипулятор ЛВ 185-14

Конструктивные особенности гидроманипулятора ЛВ 185-14 позволяют устанавливать его на различные базовые автомобили, в том числе и на автомобили марки МАЗ. В конструкции гидроманипулятора введены выдвижные опоры аутригеров, с механизированным подъемом и опусканием, что в значительной мере облегчило труд оператора и повысило устойчивость базового автомобиля, как при установки за кабиной, так и при установке на конце рамы. Двухконтурная система управления позволяет повысить производительность труда на погрузочно-разгрузочных работах в 1,8 раза, снизить динамические нагрузки и получить экономию расхода топлива до 7%. Техническими характеристиками гидроманипулятора приведены в таблице 1.5

 <#"811686.files/image008.gif">, м3 (2.1)

где qл - запас древостоя на 1 га до изреживания, м3;

Н - процент интенсивности, %.

х =  = 108 м3
