Материал: Процедура технологического присоединения к электрическим сетям

Процедура технологического присоединения к электрическим сетям

Министерство образования и науки Российской Федерации

Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования

Казанский государственный энергетический университет

Отчет по производственной практике

Место прохождения практики: ОАО Сетевая компания «Агрызские районные электрические сети»

Тема:

Процедура технологического присоединения к электрическим сетям

Студентки гр. МЭ-1-11

Гафиятуллиной Раили

Содержание

Введение

Термины и определения

Задание производственной практики

Процедура технологического присоединения к ЭС

Заключение

Список литературы

Введение

Я проходила практику в филиале ОАО «Сетевая компания» Агрызские районные электрические сети» (далее АРЭС).

Елабужские электрические сети созданы в 1984 г. путем разукрупнения Нижнекамских и Приволжских электрических сетей.

В настоящее время сетевое хозяйство ЕЭС характеризуется следующими показателями:

площадь обслуживаемой территории - 9977,14 кв. км;

количество подстанций- 48;

количество РЭС - 8;

количество ТП и РП - 2271;

протяженность ВЛ 35-220 кВ по трассе - 1109 км, КЛ-110 кВ 0,5 км; протяженность по трассе ВЛ 6 -10 кВ - 3527,1 км, КЛ 6-10 кВ - 184,9 км, ВЛ 0,4 кВ - 3810,5 км, КЛ 0,4 кВ - 323,2 км;

установленная мощность ПС 35-220 кВ - 2620,6 МВА;

ЕЭС обеспечивают электроэнергией промышленные, сельскохозяйственные предприятия и население семи административных районов республики: Агрызского, Менделеевского, Елабужского, Мамадышского, Кукморского, Сабинского и Тюлячинского. Основные потребители электроэнергии: НГДУ Прикамнефть, ОАО «ПО ЕлАЗ», ОАО «Менделеевск Азот», Химзавод им. Карпова, ОАО «ОЭЗ ППТ «Алабуга», сельскохозяйственные производители.

Термины и определения

Свой отчет, я начну с технических определений, которые необходимы для составления отчета по производственной практике.

Потребители электрической энергии - лица, приобретающие электрическую энергию для собственных бытовых и (или) производственных нужд;

Сетевые организации - организации, владеющие на праве собственности или на ином установленном федеральными законами основании объектами электросетевого хозяйства, с использованием которых такие организации оказывают услуги по передаче электрической энергии и осуществляют в установленном порядке <consultantplus://offline/main?base=LAW;n=111399;fld=134;dst=100776> технологическое присоединение энергопринимающих устройств (энергетических установок) юридических и физических лиц к электрическим сетям;

Точка присоединения к электрической сети - место физического соединения энергопринимающего устройства (энергетической установки) потребителя услуг по передаче электрической энергии (потребителя электрической энергии, в интересах которого заключается договор об оказании услуг по передаче электрической энергии) с электрической сетью сетевой организации.

Задание производственной практики

В процессе практики я рассмотрела индивидуальное задание «Анализ системы энергообеспечения предприятия» РТ г. Агрыз «Электрические сети». В связи с тем, что на протяжении всей производственной практики я была прикреплена к отделу «Технологического присоединения абонентов к электрической сети», то акцентировать внимание в своем отчете в дальнейшем буду именно на нем и проводить его анализ.

Начнем с того, что рассмотрим то, как осуществляется присоединение абонентов к ЭС.

Процедура технологического присоединения к электрическим сетям

Все мероприятия по технологическому присоединению выполняются в соответствии с постановлением Правительства Российской Федерации от 27.12.2004 №861 «Об утверждении правил недискриминационного доступа к услугам по передаче электрической энергии и оказания этих услуг, правил недискриминационного доступа к услугам по оперативно-диспетчерскому управлению в электроэнергетике и оказания этих услуг, правил недискриминационного доступа к услугам администратора торговой системы оптового рынка и оказания этих услуг и правил технологического присоединения энергопринимающих устройств потребителей электрической энергии, объектов по производству электрической энергии, а также объектов электросетевого хозяйства, принадлежащих сетевым организациям и иным лицам, к электрическим сетям».

Технологическое присоединение осуществляется на возмездной основе на основании договора, заключаемого между электросетевой организацией (ЭСО) и юридическим лицом (Инвестором/застройщиком).

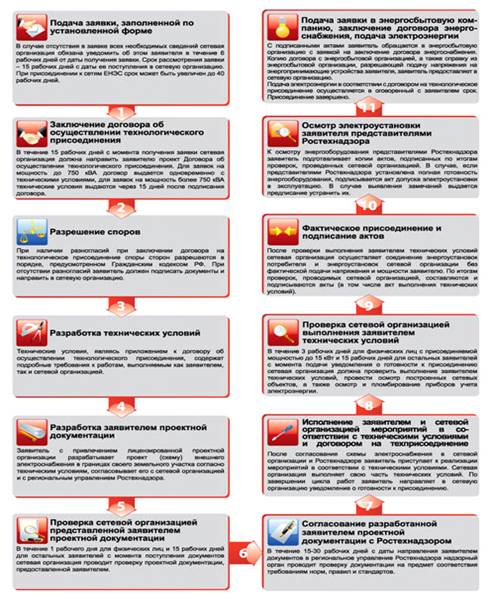

Технологическое присоединение представляет собой комплексную процедуру, этапами которой являются:

· Подача заявки на технологическое присоединение;

·        Заключение договора на технологическое присоединение;

·        Выполнение сторонами договора мероприятий, предусмотренных договором;

·        Получение разрешения Ростехнадзора на допуск в эксплуатацию объектов заявителя (Получение разрешения Ростехнадзора на допуск в эксплуатацию объекта не требуется для объектов мощностью до 100 кВт включительно);

·        Осуществление сетевой организацией фактического присоединения объектов заявителя к электрическим сетям;

·        Фактический прием (подача) напряжения и мощности (фиксация коммутационного аппарата в положении "включено");

·        Составление акта о технологическом присоединении и акта разграничения балансовой принадлежности и эксплуатационной ответственности.

Подача заявки в сетевую организацию на технологическое присоединение с требованием выдачи технических условий

Для присоединения строящегося объекта к электросетям, Инвестору/застройщику необходимо обратиться с заявкой в один из хозяйствующих субъектов Открытого акционерного общества «Сетевая компания». Производственные отделения включают в себя 8 районов электрических сетей (РЭС).

При решении вопроса о том, в какую ЭСО подать заявку на технологическое присоединение, следует обратить внимание на расстояние от границ участка заявителя до близлежащих объектов электросетевого хозяйства ЭСО. Выбрать электросетевую организацию (ЭСО) для оптимального подключения строящегося объекта к электрическим сетям, Инвестору (Застройщику) помогут в органах местного самоуправления.

В заявке, направляемой Инвестором/застройщиком на технологическое присоединение объектов мощностью до 100 кВт включительно, должны быть указаны:

· Реквизиты компании Инвестора/застройщика (полное наименование и номер записи в Едином государственном реестре юридических лиц (ЕГРЮЛ));

·        Наименование и место нахождения энергопринимающих устройств, которые необходимо присоединить к электрическим сетям сетевой организации;

·        Место нахождения заявителя (Инвестора/застройщика);

·        Сроки проектирования и поэтапного введения в эксплуатацию энергопринимающих устройств (в том числе по этапам и очередям);

·        Поэтапное распределение мощности, сроков ввода и сведения о категории надежности электроснабжения при вводе энергопринимающих устройств по этапам и очередям.

·        Максимальная мощность присоединяемых энергопринимающих устройств заявителя;

·        Характер нагрузки (вид экономической деятельности хозяйствующего субъекта);

·        Предложения Инвестора/застройщика по порядку расчетов и условиям рассрочки внесения платы за технологическое присоединение - для объектов, максимальная мощность энергопринимающих устройств которых составляет свыше 15 и до 100 кВт включительно.

В заявке, направляемой Инвестором (Застройщиком) на технологическое присоединение объектов, суммарная присоединенная мощность энергопринимающих устройств которых не превышает 750 кВА, должны быть указаны:

· Реквизиты компании Инвестора/застройщика (полное наименование и номер записи в ЕГРЮЛ);

·        Наименование и место нахождения энергопринимающих устройств, которые необходимо присоединить к электрическим сетям сетевой организации;

·        Место нахождения заявителя (Инвестора/застройщика);

·        Количество точек присоединения с указанием технических параметров элементов энергопринимающих устройств;

·        Заявляемый уровень надежности энергопринимающих устройств;

·        Сроки проектирования и поэтапного введения в эксплуатацию энергопринимающих устройств (в том числе по этапам и очередям);

·        Поэтапное распределение мощности, сроков ввода и сведения о категории надежности электроснабжения при вводе энергопринимающих устройств по этапам и очередям.

·        Максимальная мощность энергопринимающих устройств заявителя;

·        Характер нагрузки (вид производственной деятельности).

К заявке прилагаются следующие документы:

·        Однолинейная схема электрических сетей заявителя, присоединяемых к электрическим сетям сетевой организации, номинальный класс напряжения которых составляет 35 кВ и выше, с указанием возможности резервирования от собственных источников энергоснабжения (включая резервирование для собственных нужд) и возможности переключения нагрузок (генерации) по внутренним сетям заявителя;

·        Перечень и мощность энергопринимающих устройств, которые могут быть присоединены к устройствам противоаварийной автоматики;

·        Копия документа, подтверждающего право собственности или иное предусмотренное законом основание на объект капитального строительства и (или) земельный участок, на котором расположены (будут располагаться) объекты заявителя, либо право собственности или иное предусмотренное законом основание на энергопринимающие устройства;

·        Доверенность или иные документы, подтверждающие полномочия представителя Инвестора/застройщика, подающего и получающего документы, в случае если заявка подается в сетевую организацию представителем Инвестора/застройщика;

·        Формы модульных схем технологического присоединения энергопринимающих устройств, утвержденные Министерством энергетики Российской Федерации, - только для объектов юридических лиц и индивидуальных предпринимателей мощностью до 100 кВт включительно.

технологический электрический технический сетевой

Заключение договора об осуществлении технологического присоединения

а) подготовка технических условий и проекта договора, включающего технические условия;

По заявке Инвестора/Застройщика ЭСО готовит технические условия подключения объекта к электрическим сетям и делает расчет оплаты за подключение и расчет тарифов на электроэнергию. Расчеты производятся в соответствии с « Методическими указаниями по определению размера платы за технологическое присоединение к электрическим сетям», утвержденными Приказом ФСТ РФ от 21.08.2009 г. №201-э/1 и Постановлением Правительства РФ от 26.02.2004 г. №109. «О ценообразовании в отношении электрической и тепловой энергии в Российской Федерации».

Содержание и срок действия технических условий

. В технических условиях для присоединения объектов юридических лиц или индивидуальных предпринимателей мощностью до 100 кВт включительно, а также объектов физических лиц мощностью до 15 кВт (для бытовых нужд), должны быть указаны:

точки присоединения, которые не могут располагаться далее 25 метров от границы участка, на котором располагаются (будут располагаться) присоединяемые объекты заявителя;

обоснованные требования к усилению существующей электрической сети в связи с присоединением новых мощностей (строительство новых линий электропередачи, подстанций, увеличение сечения проводов и кабелей, замена или увеличение мощности трансформаторов, расширение распределительных устройств, модернизация оборудования, реконструкция объектов электросетевого хозяйства, установка устройств регулирования напряжения для обеспечения надежности и качества электрической энергии), обязательные для исполнения сетевой организацией за счет ее средств;

требования к приборам учета электрической энергии (мощности), устройствам релейной защиты и устройствам, обеспечивающим контроль величины максимальной мощности;

распределение обязанностей между сторонами по исполнению технических условий:

в пределах границ участка, на котором расположены энергопринимающие устройства заявителя, - для заявителя;

до границы участка, на котором расположены энергопринимающие устройства заявителя, включая урегулирование отношений с иными лицами, - для сетевой организации.

. В технических условиях для иных заявителей должны быть указаны:

схемы выдачи или приема мощности и точки присоединения (вводные распределительные устройства, линии электропередачи, базовые подстанции, генераторы);

обоснованные требования к усилению существующей электрической сети в связи с присоединением новых мощностей (строительство новых линий электропередачи, подстанций, увеличение сечения проводов и кабелей, замена или увеличение мощности трансформаторов, расширение распределительных устройств, установка устройств регулирования напряжения для обеспечения надежности и качества электроэнергии), обязательные для исполнения сетевой организацией за счет ее средств;

требования к устройствам релейной защиты, регулированию реактивной мощности, противоаварийной и режимной автоматике, телемеханике, связи, изоляции и защите от перенапряжения, к контролю и поддержанию качества электроэнергии, а также к приборам учета электрической энергии и мощности (активной и реактивной);

требования к присоединению энергопринимающих устройств к устройствам противоаварийной и режимной автоматики, требования к подключению всей присоединяемой мощности энергопринимающих устройств, но не ниже уровня аварийной или технологической брони, к устройствам автоматики отключения нагрузки энергопринимающих установок при снижении частоты электрического тока или напряжения в прилегающей электрической сети, требования к характеристикам генераторов;

требования к оснащению энергопринимающих устройств устройствами релейной защиты, противоаварийной и режимной автоматики, включая размещение устройств, обеспечивающих дистанционный ввод графиков временного отключения потребления с диспетчерских центров в соответствии с требованиями соответствующего субъекта оперативно-диспетчерского управления.

Внимание! Технические условия выдаются без взимания платы;

Срок действия технических условий составляет от двух до пяти лет. При невыполнении заявителем технических условий в согласованный срок и наличии на дату окончания срока их действия технической возможности технологического присоединения сетевая организация по обращению заявителя вправе продлить срок действия ранее выданных технических условий. При этом дополнительная плата не взимается.

При изменении условий технологического присоединения по окончании срока действия технических условий сетевая организация вправе выдать заявителю новые технические условия, учитывающие выполненные по ранее выданным техническим условиям мероприятия. В этом случае выдача новых технических условий не влечет за собой недействительность договора при условии согласования сроков выполнения сторонами мероприятий по технологическому присоединению.
