Следовательно, вес поднимаемого полиспастной системой груза распределяется на восемь струн каната. При этом получается выигрыш в силе в 8 раз, но проигрыш в 8 раз в скорости подъема груза.

Рис.2.5. Талевые канаты

Талевые канаты состоят из шести прядей проволок из высококачественной стали диаметром 1,0-2,4 мм и металлического или пенькового сердечника, пропитанного смазкой. Проволочки свиты в пряди по спиралям. Если направление прядей в канате совпадает с направлением проволочек в пряди, свивка каната называется прямой. В канатах крестовой свивки эти направления перекрещиваются. В бурении обычно применяют канаты крестовой свивки. Диаметры канатов в зависимости от грузоподъемности установки выбирают в пределах 25-38 мм (разрывное усилие соответственно 40000-50000 кгс). При этом запас прочности должен быть в пределах 2,7-4,0.

Рси.2.6. Буровые крюки

Буровые крюки (крюкоблоки) изготовляют в виде отдельных крюков или крюков, соединенных с талевым блоком (крюкоблоки) Крюк посредством серьги соединяется с талевым блоком и предназначен он для подвешивания бурильных труб при помощи элеватора в процессе их спуска и подъема и для подвешивания бурильных труб при помощи вертлюга во время бурения.

Рис.2.7. Штропы

Штропы являются промежуточным звеном между крюком и элеватором, на котором подвешивается колонна бурильных или обсадных труб. По конструкции штропы бывают двух типов: одно- и двухветвевые. Штропы изготавливают цельнокатанными, цельнокованными, а иногда сварными, нормальной и укороченной длины.

Рис.2.8. Ротор

Ротор служит для передачи вращения колонне бурильных труб, для поддержания на весу бурильной колонны во время спуско-подъемных работ и поддержания на весу обсадной колонны при спуске ее в скважину. При турбинном бурении и бурении с электробуром ротор воспринимает реактивный момент, возникающий при работе двигателя в скважине, а также используется для периодического проворачивания бурильной колонны при спуско-подъемных операциях.

Ротор состоит из трех основных узлов: станины, вращающегося стола ротора и приводного вала. Ротор имеет неподвижный корпус, в котором на подшипниках установлен стол ротора. Стол вращается карданным валом через коническую передачу, помещенную в корпусе. Стол ротора, а следовательно, и ведущая труба обычно имеет две скорости вращения. Ведущая труба укрепляется в столе при помощи вкладышей. Ротор снабжен пневматическим клиновым захватом для осуществления спуско-подъемных работ.

Рис.2.9. Вертлюг

Вертлюг применяют для соединения талевой системы с бурильной колонной. Вертлюг воспринимает вес колонны бурильных труб без ограничения ее вращательного движения и обеспечивает подачу промывочной жидкости во вращающиеся бурильные трубы.

Все вертлюги имеют принципиально общую конструкцию. Вертлюг состоит из двух узлов - системы вращающихся и неподвижных деталей. Неподвижную часть вертлюга подвешивают к подъемному крюку, а к вращающейся части подвешивают бурильную колонну.

Вертлюги изготавливаются грузоподъемностью 50, 75, 130, 160 и 300т; диаметр проходного отверстия в стволе вертлюга в разных конструкциях изменяется от 75 до 100 мм.

Рис.2.10. Буровые насосы

Буровые насосы предназначены для подачи под давлением промывочной жидкости в скважину.

Обвязка буровых насосов и оборудование напорной линии. От буровых насосов промывочная жидкость по нагнетательной линии (манифольду) подается в гибкий резиновый буровой шланг и далее в вертлюг. В состав нагнетательной линии входят: компенсаторы, нагнетательный трубопровод, стояк и задвижки.

Буровые насосы для глубокого бурения должны обладать большой производительностью и развивать высокое давление. Эти требования приобретают особую важность при турбинном бурении, где насосы, помимо промывки скважины, обеспечивают еще и привод забойного двигателя.

В глубоком бурении широкое распространение получили поршневые двухцилиндровые насосы двойного действия, обеспечивающие заданную производительность независимо от изменения гидравлических сопротивлений. Для изменения производительности насосов используют сменные цилиндровые втулки и поршни различных диаметров. В связи со значительной неравномерностью подачи жидкости и сильными колебаниями давления, характерными для поршневых насосов, в бурении используют воздушные компенсаторы давления, которые устанавливаются на нагнетательной и всасывающей линиях обвязки насосов.

В настоящее время для этой цели применяют пневматические компенсаторы, в которых воздушная или газовая подушка отделяется от жидкости резиновой мембраной, что предотвращает растворение воздуха или газа в жидкости при повышении давления.

На буровой установке монтируют обычно два, а иногда три насоса, объединенные в одну систему с помощью обвязки. Промывочная жидкость от буровых насосов подается по нагнетательному трубопроводу диаметром 140, 146 мм к стояку, вертикально установленному в вышке вблизи устья скважины. Стояк высотой 10-12 м обычно также изготавливается из труб диаметром 140, 168 мм и служит для соединения нагнетательного трубопровода с буровым шлангом. Нагнетательный трубопровод, а также выкидные линии оборудуют задвижками высокого давления. Весьма полезно включение в схему обвязки подпорных центробежных насосов, подающих промывочную жидкость во всасывающую линию буровых насосов. Это повышает коэффициент наполнения камер буровых насосов, увеличивает срок службы деталей гидравлической и основных деталей приводной их части и, как показала практика, позволяет увеличить гидравлическую мощность бурового насоса.

От стояка промывочная жидкость подается в вертлюг с помощью гибкого бурового шланга.

Рис.2.11. Буровой шланг

Буровой шланг состоит из внутреннего рукава из нефтестойкой резины, оплетенного несколькими слоями прочной прорезиненной ткани, которые чередуются со стальными лентами, намотанными сплошными перекрывающимися слоями под углом 55°. Шланги имеют встроенные металлические штуцеры для соединения с вертлюгом и стояком. Внутренний диаметр шлангов изменяется от 40 до 100 мм. Шланги рассчитаны на давление 150-300 кгс/см2.

Рис.2.12. Привод буровых установок

Привод буровых установок. Буровые установки имеют главный привод для лебедки, насоса и ротора, и дополнительный - для привода вспомогательных механизмов. Для главного привода наиболее широко применяют дизельные двигатели на жидком и газообразном топливе. Дизельный привод обладает жесткой характеристикой, поэтому в современных буровых установках стремятся использовать гидродинамические передачи (турботрансформаторы).

Для привода установок эксплуатационного и глубокого разведочного бурения применяют быстроходные транспортные дизели типов В2-300А(1Д-12Б), В2-400А, В2-450 и М-601. Обычно дизель устанавливается на одной раме с трансмиссией турботрансформатора или коробкой передач, образуя силовой агрегат. Трансмиссии оборудуются редуктором, одним или двумя клиноременными шкивами, шинно-пневматическими муфтами, а иногда и реверсивным устройством. С помощью трансмиссий и клиноременных передач несколько силовых агрегатов могут компоноваться в единый групповой привод, суммирующий мощность двух, трех или пяти дизелей.

В практике глубокого бурения широкое распространение получил также электропривод от промышленных сетей переменного тока, отличающийся простотой в монтаже и эксплуатации, высокой надежностью и экономичностью. На некоторых буровых установках применяют также дизель-электрический привод на переменном и постоянном токе. Возможно также оснащение буровой установки газотурбинным приводом, работающим на низкосортном топливе или попутном газе, позволяющим значительно уменьшить вес силовой установки и упростить ее эксплуатацию.

Рис.2.13. Буровой ключ АКБ-3М2

Буровой ключ АКБ-3М2 используется для механизации процессов свинчивания и развинчивания бурильных и обсадных труб при спуско-подъемных операциях.

Применяется Буровой ключ АКБ-3М2 при бурении нефтяных и газовых скважин. Буровой ключ АКБ-3М2 состоит из блока ключа, колонны с кареткой и пульта управления.

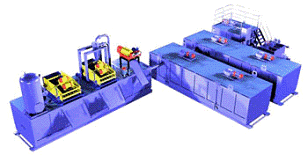

Рис.2.14. Система циркуляционная

Система циркуляционная для буровых установок всех классов ЦС

Циркуляционная система выполняет следующие функции:

нагнетание бурового раствора в бурильную колонну для циркуляции в скважине в процессе бурения, промывки и ликвидации аварий в количестве, обеспечивающем эффективную очистку забоя и долота от выбуренной породы, и получение скорости подъема раствора в затрубном пространстве, достаточной для выноса этой породы на поверхность;

подвод к долоту гидравлической мощности, обеспечивающей высокую скорость истечения (до 180 м/с) раствора из его насадок для частичного разрушения породы и очистки забоя от выбуренных ее частиц;

подвод энергии к гидравлическому забойному двигателю;

приготовление нового бурового раствора;

хранение запасного бурового раствора в количестве нескольких объемов скважины и поддержание его свойств при остановках циркуляции.

Фрезерно-струйная мельница ФСМ-7

Рис.2.15. Фрезерно-струйная мельница ФСМ-7:

-приемный бункер; 2 - подвижной щиток; 3 - перфорированная труба; 4, 21 -шарниры; 5- предохранительная плита; 6 - сменные штифты; 7- регулирующая планка; 8 - ловушка; 9 - резиновая прокладка; 10 - механизм для открытия и закрытия крышки ловушки; 11 - рама; 12 - откидная крышка; 13 - диспергирующая рифленая плита; 14 - лопастной ротор; 15 - горизонтальный вал; 16- лоток; 17 - отражательный щиток; 18- лопасть; 19 -выходная решетка; 20 - борты

В практике отечественного бурения используются одноярусные сдвоенные вибросита СВ-2 и СВ-2Б, а также одноярусные двухсеточные вибросита ВС-1.

Рис.2.16. Вибросито ВС-1:

вибратор; 2 - приемник; 3 - основание; 4- поддон; 5- амортизаторы; 6 - вибрирующая рама; 7 - сетка

Вибросито ВС-1 оснащено двумя заделанными в кассеты сетками. Используются сетки с размером ячейки 0,16x0,16; 0,2x0,2; 0,25x0,25; 0,4x0,4 и 0,9х0,9 мм. Первая сетка устанавливается горизонтально, а вторая - с наклоном около 5° к горизонту. Траектория колебаний сеток эллиптическая. Наибольшая двойная амплитуда 8 мм, частота колебаний 1130 и 1040 в 1 мин. Рабочая поверхность сетки 2,7 м2. Вибросито ВС-1 способно пропустить через сетку с ячейкой 0,16 х 0,16 до 10 л/с бурового раствора. При использовании сетки 0,9х 0,9 пропускная способность вибросита превышает 100 л/с. Гидроциклонные шламоотделители.

При работе гидроциклонного шламоотделителя буровой раствор подается насосом по тангенциальному патрубку 2 в гидро-циклон 4 (рис. 5.16). Под влиянием центробежных сил более тяжелые частицы отбрасываются к периферии, по конусу гидроциклона спускаются вниз и сливаются наружу через отверстие 5, регулируемое заслонкой. Чистая промывочная жидкость концентрируется в центральной части гидроциклона и через патрубок / сливается в приемный резервуар (емкость). Для повышения скорости жидкости входное отвер-

Рис.2.17. Схема движения потоков в цилиндроконическом гидроциклоне:

- корпус; 2 - крышка; 3 - сливной патрубок; 4 - входной патрубок; 5 - песковой насадок; б - конус, I - периферийный нисходящий поток; II - внутренний восходящий поток; III - воздушный столб

Условно гидроциклонные шламоотделители делят на песко-и илоотделители. Пескоотделители - это объединенная единым подающим и сливным манифольдом батарея гидроциклонов диаметром 150 мм и более. Илоотделителями называют аналогичные устройства, составленные из гидроциююнов диаметром 100 мм и менее. Число гидроциклонов в батареях песко- и илоотделите-ля разное.

Дегазация промывочных жидкостей

Газирование промывочной жидкости препятствует ведению нормального процесса бурения. Во-первых, вследствие снижения эффективной гидравлической мощности уменьшается скорость бурения, во-вторых, возникают осыпи, обвалы и проявления пластовой жидкости и газа в результате снижения эффективной плотности промывочной жидкости, т.е. давления на пласты; в-третьих, возникает опасность взрыва или отравления ядовитыми пластовыми газами, например сероводородом. Пузырьки газа препятствуют удалению шлама из раствора, поэтому оборудование для очистки от шлама работает неэффективно.

Газовый сепаратор представляет собой герметичный сосуд, оборудованный системой манифолъдов, клапанов и приборов (рис.8).

Рис.8. Газовый сепаратор:

- манометр; 2 - газовый трубопровод; 3 - предохранительный клапан; 4 - ввод для бурового раствора; 5 - буровой раствор; 6 - сбросовая задвижка; 7 - эжекторное устройство; 8 - линия для очистки; 9 - регулятор уровня; 10 - полость газового сепаратора.

Применяющиеся в настоящее время сепараторы имеют вместимость 1 ...4 м3 и рассчитаны на давление до 1,6 МПа.

Они оборудуются предохранительным клапаном , регулятором уровня промывочной жидкости поплавкового типа и эжекторным устройством для продувки и очистки от накопившегося шлама.

При работе эжекторного устройства воду, а в зимнее время пар пропускают через штуцер эжектора, в результате чего в сбросовом патрубке газового сепаратора создается разряжение.

При открытой сбросовой задвижке 6 скопившийся на дне газового сепаратора шлам вместе с частью промывочной жидкости устремляется в камеру эжекторного смесителя, подхватывается потоком воды (или пара) и выбрасывается из сепаратора наружу. После очистки полости сепаратора сбросовую задвижку 6 закрывают.

Для контроля за давлением внутри сепаратора газовая часть его полости оборудуется манометром . Очищенная от свободного газа промывочная жидкость поступает на вибросито. Однако при наличии в промывочной жидкости токсичного газа, например сероводорода, поток из сепаратора по закрытому трубопроводу сразу подается на дегазатор для очистки от газа. Только после окончательной дегазации промывочную жидкость очищают от шлама.

Наибольшее распространение в отечественной практике получили вакуумные дегазаторы. Они представляют собой двухкамерную герметичную емкость, вакуум в которой создается насосом. Камеры включаются в работу поочередно при помощи золотникового устройства. Производительность дегазатора при использовании глинистого раствора достигает 45 л/с; остаточное газосодержание в промывочной жидкости после обработки не превышает 2%.

.Экономическая часть

Оценка экономической эффективности внедрения буровых установок типа УКБ

Для установок типа УКБ характерны повышенная частота вращения шпинделя, увеличенная мощность привода, улучшенная монтажеспособность, максимально возможная механизация трудоемких операций, комфортные условия для буровых бригад.
