Практичне заняття №11 SolidWorks 2005
граничну умову вирізу – через все.

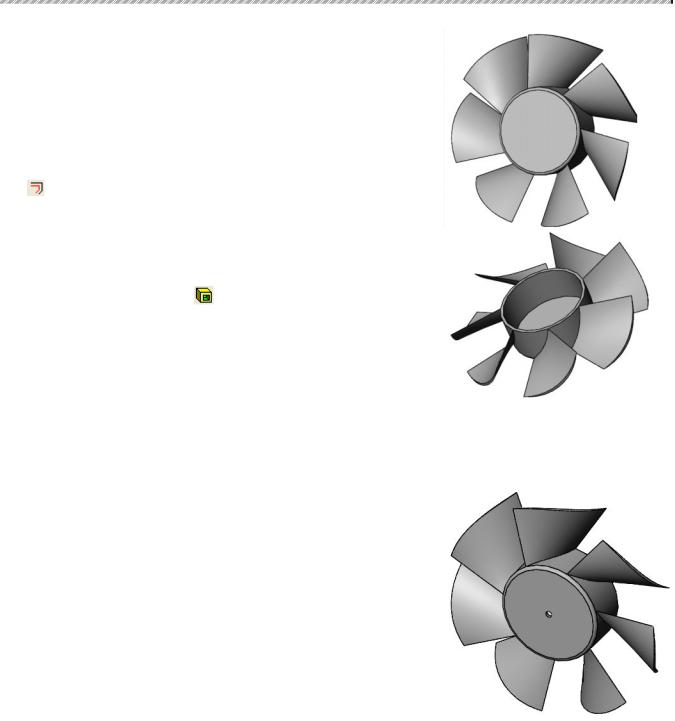

27.Усередині циліндрової основи вертушки повинен
знаходитися |
електродвигун. |
Для |
видалення |
внутрішнього |
заповнення |
циліндра |
поверніть |
зображення |
деталі так, щоб |
стала доступною |
|
задня поверхня циліндра.
28.Виберіть торцеву поверхню циліндра. Відкрийте
ескізне |
|
середовище. |
Викличте |
інструмент |
|||
Offset |
Entities (Зсув |
об'єктів). |
У менеджері |
||||
властивостей |
встановіть |
прапорецьReverse |
|||||
(Реверс), |
задайте |
відстань |
|
зсуву1.00 |
мм. |
||
Привласніть |
розміру |
і ескізу |
імена«Товщина» і |
||||
«Товщина циліндра», відповідно. Закрийте ескіз. |
|||||||
29.Виконаєте команду |
Extruded Cut (Витягнутий |
||||||
виріз). |
У |
менеджері |
властивостей |
|
|||
граничну |
умову Offset from Surface (На відстані |
||||||
від поверхні); площина |
Front |
(Попереду); |
зсув |
||||
1.00 мм. |
|
|
|
|
|
|
|
30.На закінчення сформуємо осьовий отвір вентилятора. Встановіть ізометричний вид. Виберіть лицьову поверхню циліндра.
31.Викличте
Simple Hole (Простий отвір). Задайте граничну умову Trough All (Через все), діаметр 2.00 мм. Привласніть елементу ім’я «Отвір».
32.У контекстному меню елемента«Отвір» в дереві
|
конструювання |
виберіть Edit Sketch (Редагувати |
||||
|
ескіз). |
Встановіть |
перпендикулярний |
. |
||
|
Додайте |
залежність Coincident (Співпадіння) для |
||||
|
центра отвору і початкової точки. Завершіть |
|||||
|
редагування ескіза. |
|
|
|
||
33. |
Приховайте |
початкову |
точку, вибравши |
|||
|
контекстному |
|
меню |
точки |
в |
|
|
конструювання |
FeatureManager команду |
Hide |
|||
|
(Приховати). |
|
|
|
|
|
34. |
Встановіть ізометричний вид. |
|
|
|||
35. |
Збережіть деталь у файлі з ім'ям c11-tut02.sldprt. Закрийте файл і програму Solid |
|||||
|
Works. |
|
|
|
|
|
ІІ. Оформити звіт практичної роботи.
Контрольні запитання до захисту практичної роботи:
1.Менеджер властивостей Sweep (По траєкторії).
2.Менеджер властивостей Loft (По перетинах).
3.Як побудувати витягнутий по перетинах елемент?
4.Команда Приховати (Відобразити), її переваги та недоліки.
5.Додавання взаємозв’язків для елемента ескізу та елемента твердотілої деталі.
