ПРАКТИЧНЕ ЗАНЯТТЯ 11

Тема: Створення елементів, витягнутих по траєкторії.

Мета: навчитися будувати модель за допомогою інструментаSweep (По траєкторії) та Helix and Spiral (Спіраль), додавати скруглення до моделі інструментом Fillet (Скруглення), визначити відмінності між витягуванням ескізу

та витягуванням по перетинах.

Література:

·Підручник «Введення в SolidWorks 2005 для вузів»

·В.П. Прохоренко «Практичне керівництво SolidWorks 2005»

·Шам Тику «Ефективна робота в SolidWorks2005»

Хід роботи:

І. Виконати вправи.

Вправа 1 Створення моделі гровера

Гровер є розрізною шайбою, яка призначена для запобігання довыльного розкручування гайки. У цій вправі необхідно створити модель гровера, показану на малюнку 11.1 під гвинт М4 з такими розмірами: зовнішній діаметр гровера – 5.20 мм; діаметр отвору – 4.20 мм; товщина гровера – 1.00 мм; зсув між торцевими поверхнями гровера – 1.00 мм. Час виконання завдання – 20 хвилин.

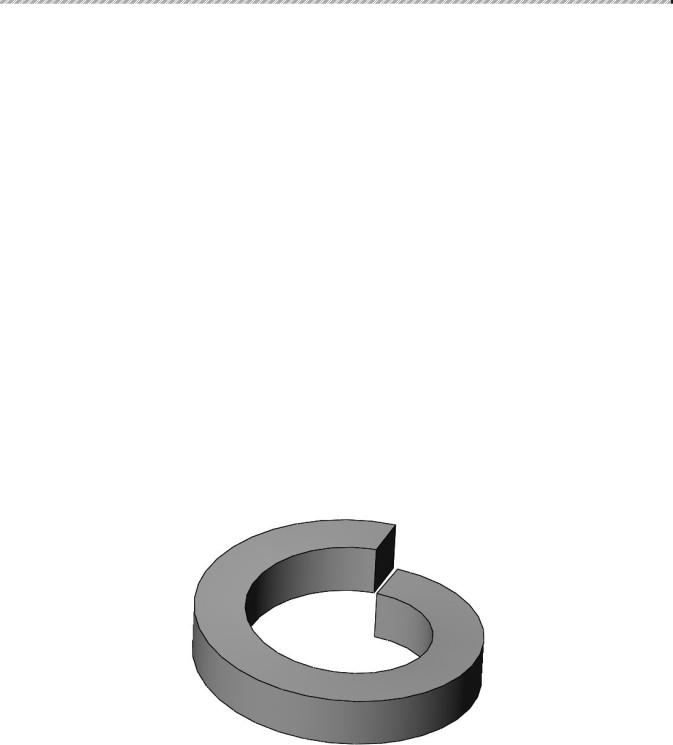

Мал.11.1 – Модель до вправи 1

Хід виконання роботи

1.Запустіть Solid Works і створіть новий документ деталі.

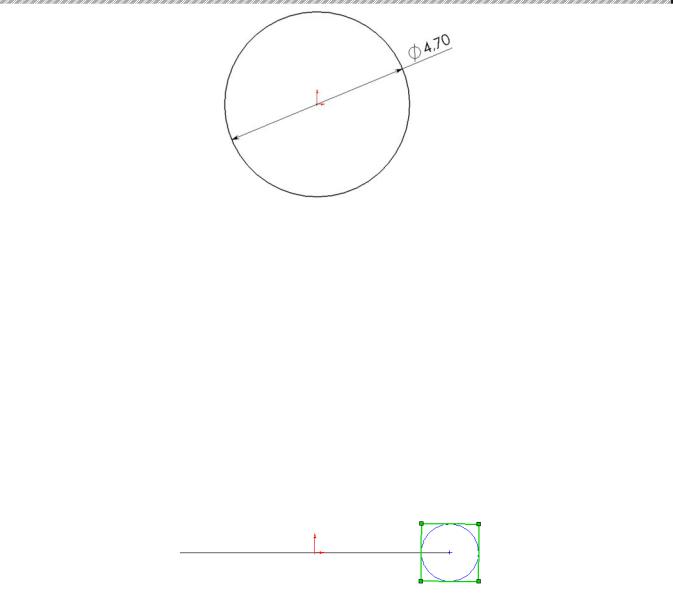

2.Базовим елементом деталі є елемент витягування по траєкторії. Накресліть ескіз траєкторії витягування на площиніТор (Зверху) і додайте до ескіза необхідні

розміри і зв'язки(мал. 11.2). Натисніть клавішу F, щоб змінити вид кола в розмір екран.

1

імена. Для цього наведіть курсор на розмір діаметра. Форма курсора зміниться, а поряд з ним з'явиться підказка у виглядіD1@Sketch 1, де D1 – ім'я поточного розміру, а Sketch 1 – ім'я поточного ескіза. У менеджері властивостей Dimension (Розмір) виберіть More Properties (Додаткові властивості) або виберіть Properties (Властивості) з контекстного меню. З'явиться діалогове вікноDimension Properties (Властивості розміру). У полі Name: (Ім'я:) введіть ім'я «Діаметр» і натисніть ОК.

4.Клацніть на ім'я Sketchl (Ескіз1) в дереві проекту FeatureManager (Диспетчера елементів) і натисніть клавішу F2. Введіть ім'я ескіза «Траєкторія» і натисніть Enter. Тепер при наведенні курсора на розмір кола підказка матиме в Діаметр@траєкторія. Закрийте ескізне середовище.

5.Для створення ескіза елемента витягування виберіть площинуRight (Справа) і відкрийте ескізне середовище. Натисныть кнопку Normal To (Перпендикулярно вибраній площины). За допомогою командиPolygon (Багатокутник) створіть

багатокутник з центром на правому краю лінії траєкторії. У менеджері властивостей Polygon (Багатокутник) задайте параметри: Inscribed circle

(Вписане коло), Number of Sides (Кількість сторін) – 4; Center X Coordinate (Абсциса центра) – 2.35; Center Y Coordinate (Ордината центра) – 0.00; Circle Diameter (Діаметр кола) – 1.00 мм; Angle (Кут) - 0 градусів.

6.Виділіть центр багатокутника і лінію траєкторії. Додайте взаємозв'язок Pierce (Точка пронизування). Центр квадрата буде прив'язаний до кола.

7.Задайте розмір вписаного кола1.00 мм і привласніть йому ім«'яПеретин гровера». Привласніть ескізу ім'я «Перетин». Вийдіть із ескізного середовища.

8.Натисніть клавішу F, щоб змінити вид кола в розмір екрана.

9.Встановіть ізометричний вид. Для перетворення кола в спіраль виберіть коло і

натисніть кнопку Helix (Спіраль) панелі інструментів Curves (Криві).

10.У діалоговому вікні Helix Curve (Спіральна крива) задайте параметри: напрям

Clockwise (За годинниковою стрілкою), Height and Revolution (Висота і обертання); Height (Висота) 1.00 мм; Revolution: (Обертання) — 0.995; Started Angle (Початковий кут) 180.00 градусів, і натисніть ОК. Привласніть елементу

2

ім'я «Спіраль».

11.Натисніть кнопку Sweep (По траєкторії) панелі інструментів Features (Елементи). У менеджері властивостейSweep (По траєкторії) задайте: Profile (Профіль) – ескіз «Перетин»; Path (Траєкторія) – елемент «Спіраль», і натисніть ОК. Привласніть елементу ім'я «Гровер». Модель деталі створена.

12.Збережіть деталь у файлі з ім'ям c11-tut01.sldprt. Закрийте файл.

Вправа 2

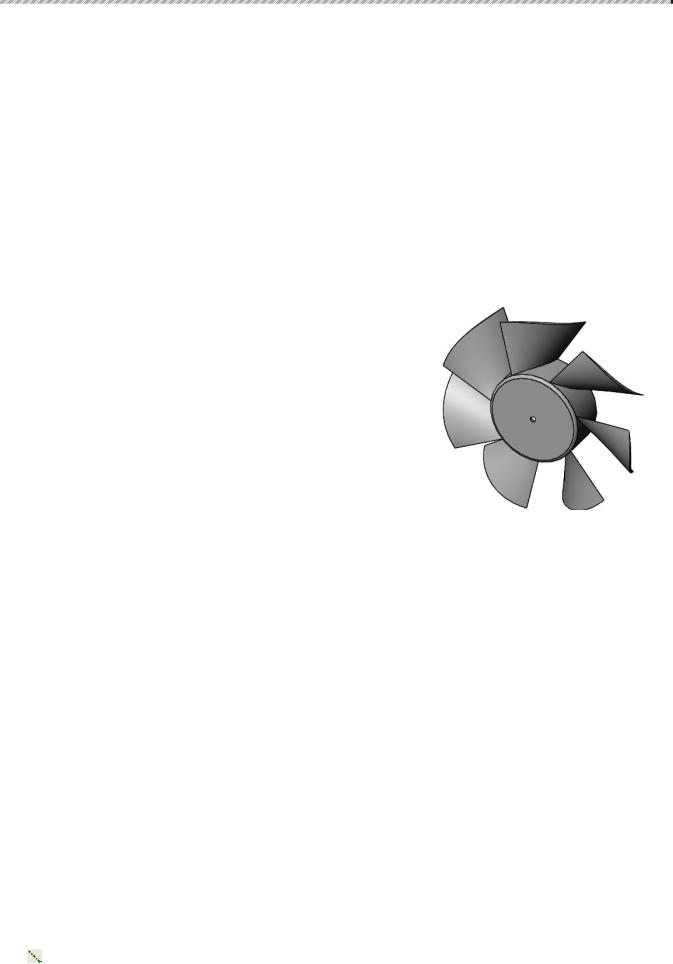

Необхідно створити модель вентилятора, показаного на малюнку11.3. Час виконання завдання – 20 хвилин.

1. Вентилятором є циліндрове тіло з сімома лопастями просторової форми. Існує безліч способів створення подібних форм, розглянемо один з можливих варіантів.

2.Габаритні розміри вертушки: зовнішній діаметр

– 70.00 мм; діаметр циліндрової серцевини– 32.00 мм; висота циліндра – 14.00 мм; товщина циліндра – 1.00 мм; діаметр осьового отвору — 2.00 мм; зовнішній радіус кривизни лопасті у

внутрішній радіус кривизни лопасті по краю– 40.00 мм; зсув краю лопасті від осі вертушки–

3.Процес створення вертушки складатиметься з наступних етапів. Спочатку сформуємо циліндрову основу, потім намалюємо профілі лопастей на межі основи і на периферії. Потім сформуємо одну лопасть і створимо масив з семи лопастей. І, нарешті, додамо декілька додаткових елементів(отвори, фаски і т.

д.).

4.Для створення циліндрової основи створіть новий документ деталі. Виберіть площину Front (Попереду) і встановіть перпендикулярний вид.

5.У ескізному середовищі намалюйте коло діаметром32.00 мм з прив'язкою центра кола до початкової точки. Привласніть розміру і ескізу імена «Діаметр» і «Основа», відповідно. Закрийте ескізне середовище.

6.Встановіть ізометричний вид. Витягніть ескіз «Основа» на відстань 14.00 мм,

змінити вид у розмір екрана.

7.Виконайте Fillet (Скруглення) передньої кромки циліндра з параметрами Tangent Propagation (Розповсюдити уздовж ліній переходу), Radius (Радіус) – 1.00 мм. Привласніть елементу ім'я «Скруглення».

(Циліндрична/конічна поверхня) вкажіть бічну поверхню циліндра, і натисніть ОК. Привласніть елементу ім'я «Вісь вентилятора».

3

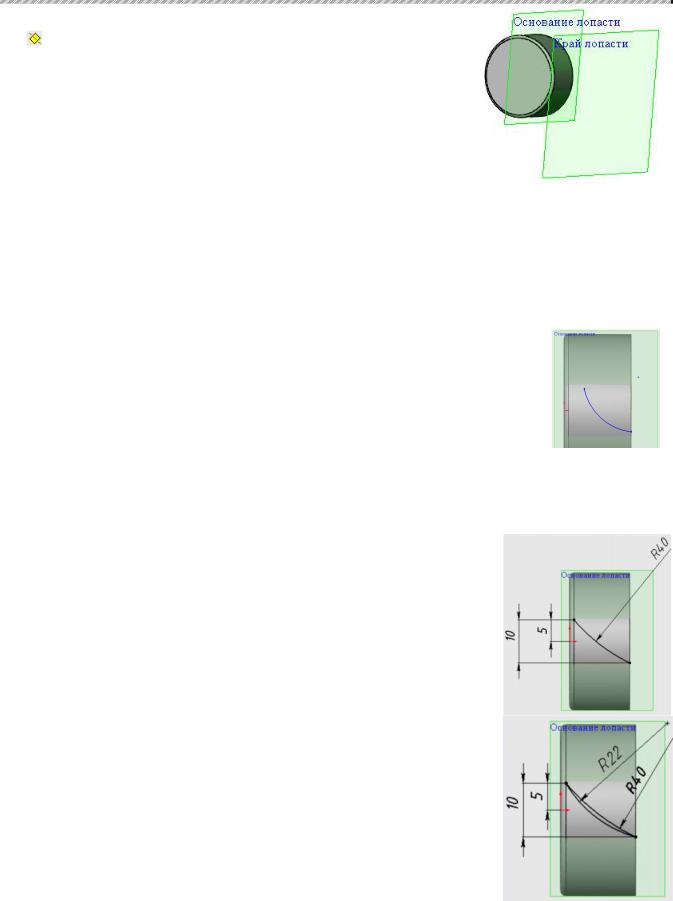

лопасті». Натисніть клавішу F, щоб змінити вид в розмір екрана. 12.Тимчасово вимкнете видимість площини«Край лопасті», для

чого клацніть правою кнопкою миші на ім'я площин в дереві проекту FeatureManager (Диспетчера конструктивних елементів) і виберіть команду Hide (Приховати) з контекстного меню.

13.Для подальшої роботи створіть довідкову вісь за допомогою інструментаAxis

(Вісь). Виберіть параметр області– Cilyndrical/conical Surface

(Циліндрична/Конічна поверхня) вкажіть бічну поверхню циліндра, і натисніть ОК. Привласніть елементу ім'я «Вісь вентилятора».

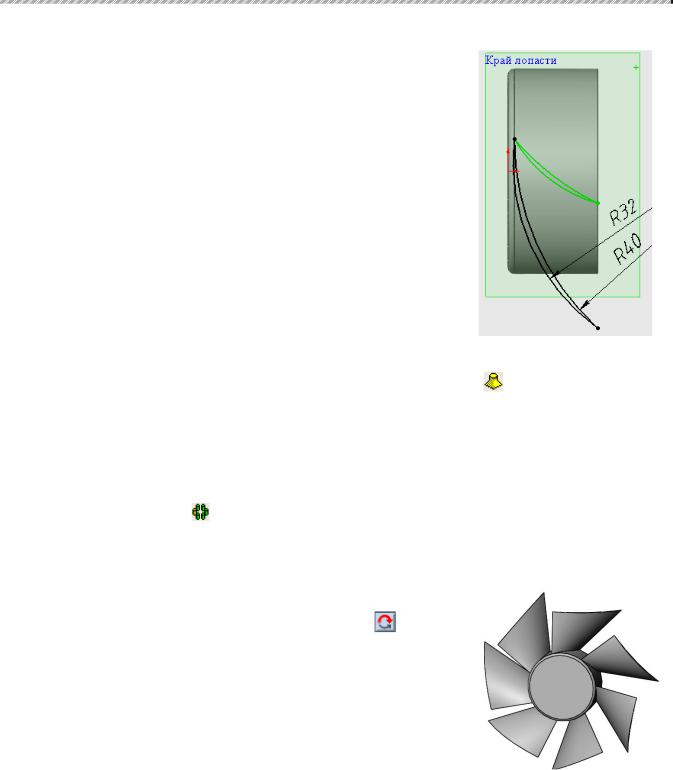

14.Натисніть клавішу F, щоб змінити вид у розмір екрану. Задайте розміри: радіус кола 40.00 мм; відстань від вихідної точки до верхнього краю дуги5.00 мм; висота дуги 10.00 мм. Привласніть розмірам імена «Внутрішній

18.Включить видимість площини«Край лопасті», для чого клацніть правою кнопкою миші на ім'я площин в дереві проектуFeatureManager (Диспетчера конструктивних елементів) і виберіть командуShow (Відобразити) з контекстного меню.

19.Виберіть площину «Край лопасті». Викличте ескізне середовище та накресліть

4

Features (Елементи). У менеджері властивостей встановіть прапорецьEqual Spacing (Рівний крок). Клацніть по ярлику вкладки дерева конструювання FeatureManager, щоб вона з'явилася вгорі. Вкладка потрібна для подальшої вказівки ескізів. У менеджері властивостейCircular

вентилятора». Закрийте ескіз. Встановіть ізометричний вид.

26.Викличте команду Extruded Cut (Витягнутий виріз). У менеджері властивостей поставте прапорець Flip side to cut (Переставити сторону вирізу) і задайте
