Погрузочно-разгрузочные машины

Министерство образования и науки РФ

ФГБОУ ВПО «Поволжский государственный технологический университет»

Реферат

на тему «Погрузочно-разгрузочные машины»

по дисциплине «Строительные машины»

Выполнил: студентка группы

ЗСТР-21у Абакирова Д.Г.

Проверил: Анисимов С.Н.

Йошкар-Ола

Содержание

Введение

Классификация погрузочно-разгрузочных машин

Характеристика и принцип действия погрузочно-разгрузочных машин

Введение

Строительное производство характеризуется необходимостью перемещения значительных объемов грузов. Транспортные и погрузочно-разгрузочные работы в строительстве составляют 30-35% его стоимости и до 50%, трудовых затрат. Иногда в пути следования с одним и тем же грузом выполняется более 10 погрузочно-разгрузочных операций что в значительной степени влияет на себестоимость продукции. Большой удельный вес этих работ требует комплексной механизации всего транспортного процесса (погрузки, перемещения, выгрузки). Грузы в строительстве перемещают вертикальными и горизонтальными видами транспорта. По отношению к строительной площадке горизонтальный транспорт подразделяют на внешний, внутрипостроечный и объектовый. Внешний транспорт перевозит грузы на строительную площадку извне. Внутрипостроечный транспорт обеспечивает перемещение грузов на территории строительства. Объектовый транспорт перемещает грузы непосредственно на объекте. Внешние и внутрипостроечные перевозки осуществляют рельсовым, безрельсовым, воздушным и специальным транспортом. Выбор вида транспорта производится с учетом целого ряда факторов: рода груза, условий погрузочно-разгрузочных работ, дальности транспортировки, дорожных условий, объема выполняемых транспортных работ.

Классификация погрузочно-разгрузочных машин

Потребность выделить погрузочно-разгрузочные машины в отдельную группу из общего класса подъемно-транспортных машин, имеющих более широкую область применения, вызвана специфичностью погрузочно-разгрузочной техники, особенностями ее дальнейшего развития в связи с необходимостью более полной механизации работ и появлением целого ряда машин узкого назначения.

Обширная номенклатура, современных погрузочно-разгрузочных машин обусловлена их различием по назначению, характеру перемещения и виду перерабатываемых грузов, типам грузозахватного и транспортирующего органов, привода механизмов, ходового устройства, силовой установки и многими другими признаками.

По назначению погрузочно-разгрузочные машины разделяют на две группы: общего назначения и специализированные. Машины общего назначения (например, универсальные авто и электропогрузчики) используют для переработки различных видов грузов; специализированные машины приспособлены для выполнения лишь одной операции (вагоноопрокидыватели) или переработки только определенного вида груза (пневматические установки для цемента).

По характеру перемещения груза различают погрузочно-разгрузочные машины периодического (циклического) и непрерывного действия.

Машины периодического действия перемещают груз отдельными порциями. Их рабочий цикл состоит из нескольких повторяющихся в определенной последовательности операций: захвата груза, перемещения его к месту выгрузки, освобождения от груза, возвращения машины или рабочего органа к месту захвата очередной порции груза. К машинам циклического действия относятся краны всех типов, универсальные вилочные погрузчики, электроштабелеры, одноковшовые погрузчики, вагоноопрокидыватели и пр.

Машины непрерывного действия перемещают груз равномерно, непрерывным потоком, не останавливая рабочий орган для захвата и освобождения груза. К ним относятся конвейеры, элеваторы, многоковшовые погрузчики, установки пневматического и гидравлического транспорта.

Погрузочно-разгрузочные машины разделяют на стационарные и передвижные (самоходные и прицепные). В качестве силовых установок на них применяют электродвигатели постоянного и переменного тока, карбюраторные и дизельные двигатели внутреннего сгорания. В зависимости от типа силовой передачи различают машины с механическим, электромеханическим, гидравлическим и пневматическим приводом, а от типа ходового оборудования - на автомобильном, пневмоколесном, гусеничном и железнодорожном ходу.

По основным эксплуатационным признакам все средства механизации погрузочно-разгрузочных работ на транспорте могут быть разделены на следующие группы:

. Краны, оборудованные грузозахватными устройствами для выполнения погрузочно-разгрузочных операций со штучными и насыпными грузами:

стационарные (мостовые, козловые, портальные, краны-штабелеры);

передвижные (автомобильные, пневмоколесные, на спецшасси автомобильного типа, гусеничные, железнодорожные, бортовые манипуляторы).

. Самоходные погрузчики периодического действия:

средства напольного транспорта (автопогрузчики, электропогрузчики, электрические тележки);

одноковшовые погрузчики.

. Погрузчики непрерывного действия (конвейерного типа). Применяются для погрузки в транспортные средства как насыпных, так и тарно-штучных (мешкопогрузочные машины) грузов. Основными рабочими органами являются ковшовые, ленточные или скребковые конвейеры и питатели непрерывного действия: шнековые, конвейерно-скребковые, роторно-ковшовые и др. Выпускаются самоходные передвижные погрузчики на пневмоколесном и гусеничном ходу и стационарные (с ограниченным рабочим радиусом передвижения).

. Вагоноразгрузочные машины для выгрузки насыпных, порошкообразных и мелкокусковых грузов:

зачерпывающего или выгребающего действия, рабочие органы которых зачерпывают или выгребают груз, удаляя его за пределы вагона непосредственно или при помощи дополнительных транспортирующих органов;

вагоноопрокидыватели, выгружающие груз из вагона под действием силы тяжести;

инерционного действия, сообщающие вагону колебательное движение, при котором происходит его постепенная разгрузка от действия на частицы груза сил инерции;

пневморазгрузчики - устройства для пневматической выгрузки из вагона порошкообразных грузов по трубопроводу в струе разряженного или сжатого воздуха;

гидроразгрузчики, служащие для выгрузки песка, сахарной свеклы и других грузов при помощи водяной струи, подаваемой в вагон специальной водобойной установкой.

. Вспомогательные средства механизации, не имеющие самостоятельного применения и используемые совместно с другими видами погрузочно-разгрузочных машин: бункеры, силосы, грузозахватные устройства, рыхлители, зачистные устройства, средства пакетирования и др.

строительный погрузочный разгрузочный машина

Характеристика и принцип действия погрузочно-разгрузочных машин

Погрузчики применяются для погрузки разнообразных материалов на транспортные устройства и укладки их в штабеля на месте хранения, а также для перемещения материалов на складах в процессе сортировки и в технологическом потоке производства. Во время работы погрузочные машины осуществляют захват материалов, его перемещение и выгрузку.

К погрузочно-разгрузочным машинам относятся погрузчики и разгружатели, навесное рабочее оборудование которых смонтировано на самоходных шасси автомобилей, тракторов или тягачей. Различают погрузчики непрерывного и цикличного действия.

Погрузчики непрерывного действия (рис. 1) применяются для погрузки сыпучих, мелкокусковых и штучных грузов из штабелей в транспортные средства. Рабочий орган этих погрузчиков смонтирован на раме и представляет собой ковшовый, ленточный или скребковый конвейер. Подача материала к конвейеру осуществляется с помощью винтового питателя (шнека) (см. рис. 1, а) или подгребающих лопастей (см. рис. 1,б). От погрузчика к транспортному средству материал передается по наклонному лотку. Имеются также погрузчики, в качестве питателя у которых установлен ротор или фреза. Производительность погрузчиков колеблется от 80 до 120 м3/ч. Предусматривается изготовление многоковшовых погрузчиков производительностью до 200 м3/ч.

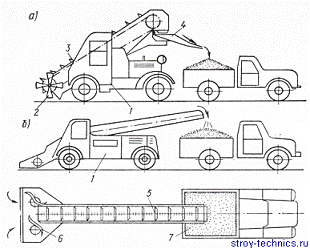

Рис. 1. Схемы погрузчиков непрерывного действия

а - элеваторный с лопастным шнековым питателем; б- скребкозый с подгребающими лопастями

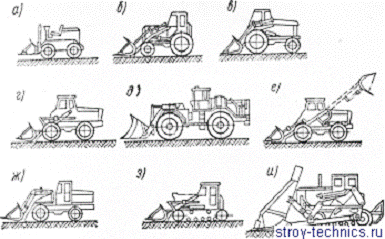

Рис. 2. Основные типы одноковшовых погрузчиков

В соответствии с ГОСТ 12568-67 промышленность осваивает погрузчики грузоподъемностью 2-10 т. Проводятся работы по созданию большегрузных погрузчиков грузоподъемностью 15 и 25 т. Среди одноковшовых погрузчиков важное место занимают фронтальные погрузчики с разгрузкой вперед (см. рис. 2, а, б, в, г, д, з). Выпускаются также погрузчики с разгрузкой в стороны и назад (рис. 2,и). Ходовое оборудование погрузчиков выполняется пневмоколесным и гусеничным. Опорная рама пневмоколесных погрузчиков бывает жесткая и шарнирно-сочлененная (рис. 2,5). Ходовые колеса погрузчиков могут попарно поворачиваться в обе стороны, придавая ему высокую мобильность. Силовой установкой одноковшового погрузчика служат двигатель внутреннего сгорания - дизель или дизель-электрическая установка.

По мощности двигателя различают погрузчики: малой мощности - до 100 л. е., средней мощности -до 200 л. е., большой мощности -до 700 л. с. и сверхмощные - свыше 700 л. с. Одноковшовые погрузчики обозначают маркой ТО, что обозначает транспортное оборудование. Тип ходового оборудования обозначается двумя буквами: ПГ - гусеничное; ПК - пневмоколесное. Погрузчики в северном исполнении имеют в индексе буквы ХЛ, а в тропическом -Т.

Конструктивная схема и принцип действия одноковшового погрузчика на пневмоколесном ходу показаны на рис. 3,а. Рабочее оборудование погрузчика смонтировано на тракторе К-702. Шарнирно-сочлененная рама и гидромеханическая трансмиссия обеспечивают погрузчику хорошую маневренность и постоянное сцепление колес с грунтом. На передней раме трактора установлен портал, к которому крепится стрела. Ковш посредством коромысла соединяется со стрелой. Опрокидывание ковша осуществляется гидроцилиндрами. Грузоподъемность погрузчика 4 т.

Схема одноковшового погрузчика на гусеничном ходу грузоподъемностью 2 т показана на рис. 3,б. Подъезжая к штабелю, погрузчик на ходу опускает ковш, врезается в него и зачерпывает материал. Гидроцилиндр, воздействуя на коромысло и шарнирно-рычажную систему, поворачивает ковш в вертикальной плоскости на себя для предотвращения высыпания материала, а гидроцилиндры поднимают стрелу с ковшом в транспортное положение. Стрела и гидроцилиндры крепятся на портале. Управление погрузчиком осуществляется из кабины трактора. Жидкость к гидроцилиндрам подается гибкими рукавами, рассчитанными на давление 13 МПа (130 кгс/см2). Гусеничные погрузчики по сравнению с колесными развивают большие напорные усилия, что способствует лучшему заполнению ковша материалом, особенно слежавшимся.

Автопогрузчики (рис. 4) относятся к числу универсальных погрузочных машин, изготовляемых на базе узлов грузовых автомобилей, и имеют различные виды сменного рабочего оборудования: вилочный захват, безбалочную стрелу с крюком, штырь, ковш и др. Грузоподъемник автопогрузчика (см. рис. 4, д) состоит из телескопической рамы, наружняя часть которой установлена шарнирно впереди погрузчика, а внутренняя (выдвижная) - соединяется с гидроцилиндром. По направляющим выдвижной части рамы перемещается каретка с вилочным захватом. Выдвижение штока гидроцилиндра приводит к подъему выдвижной части рамы. Грузовая каретка с помощью двух пластинчатых цепей, перекинутых через блоки, соединяется с неподвижной рамой. Такой способ закрепления цепи образует двухкратный полиспаст, позволяющий при выдвижении штока гидроцилиндра на 2 м поднять каретку с захватом на высоту 4 м. Наружная рама может при помощи гидроцилиндров и тяг наклоняться вперед на 3-4° и назад на 12-15°. Наклон рамы вперед облегчает захват груза, а отклонение назад увеличивает устойчивость погрузчика. Грузоподъемность автопогрузчиков колеблется в пределах 1,5-7,5 т. Скорость передвижения с грузом составляет 6-15, а без груза - до 40 км/ч.

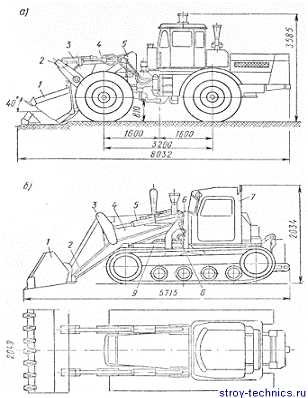

Рис. 3. Конструктивные схемы погрузчиков а - на пневмоколесном ходу; б - на гусеничном ходу.

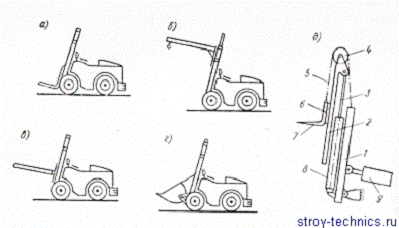

Рис. 4. Схемы автопогрузчиков

а - с вилочным захватом; б -с безбалочной стрелой; в - со штырем; г -с ковшом; д - схема грузоподъемника автопогрузчика

Разгружатели (разгрузчики), применяемые в путевом и дорожном строительства, разделяются на механические и пневматические. Механические разгрузчики применяют для разгрузки мелкосыпучих и кусковых материалов с открытых железнодорожных платформ, а пневматические- для разгрузки пылевидных (цемента и др.) из крытых вагонов. В качестве разгрузчиков инертных материалов (песка, гравия, щебня и др.) с железнодорожных платформ могут быть использованы тракторные отвалы, разгрузчики с винтовым питателем, скребковым конвейером или в виде скребкового толкателя, совершающего возвратно-поступательные движения и удаляющего материал в приемный бункер, Производительность их достигает 200-300 т/ч.

Скребковый разгрузчик (рис. 5,а) стационарного типа сталкивает материал (песок, гравий, шлак) с железнодорожных платформ скребком, перемещаемым вперед и назад толкателем. Материал с платформы попадает в бункер, а оттуда на ленточный конвейер. Платформы поочередно протаскивают перед разгрузчиком с помощью канатной лебедки. Для разгрузки смерзшихся материалов их предварительно рыхлят фрезами, установленными на мосту, перемещающемуся по стоикам. При опускании вращающихся фрез смерзшийся материал не только разрыхляется, но и частично сталкивается в бункер. Оставшийся на платформе материал сталкивается в бункер скребком разгрузчика.

Элеваторный разгрузчик (см. рис. 5,б) самоходного типа служит для выгрузки песка, гравия и шлака из полувагонов. Разгрузчик состоит из портала, на который подвешена передвижная рама с двумя ковшовыми элеваторами, ленточный поперечный конвейер и отвальный конвейер. Портал опирается на рельсовый путь и может перемешаться вдоль состава. При необходимости полувагоны могут передвигаться под порталом по своему рельсовому пути. При разгрузке полувагона элеваторы сначала опускаются вниз у одного торца полувагона, а затем перемещением портала элеваторы выбирают материал до другого торца полувагона. Материал из ковшей элеваторов разгружается на поперечный конвейер, а с него - на отвальный конвейер. Последний может поворачиваться в плане на угол до 20°, что позволяет отсыпать штабель высотой 8-9 м. Производительность разгрузчика достигает 300-450 т/ч.

Пневматический разгрузчик всасывающего действия (рис. 6,а) предназначен для разгрузки цемента из крытых вагонов и состоит из вакуум-насоса, осадительной камеры, заборного устройства и приводного электродвигателя. Насос создает разрежение в осади-тельной камере, рукавах, и во всасывающем сопле самоходного заборного устройства. Заборное устройство состоит из сопла для всасывания цемента, подгребающих дисков, механизма передвижения, электродвигателей и ходовых колес. Сверху к фланцу сопла привинчен стакан, на котором свободно насажен поворотный патрубок, соединенный хомутами с гибким рукавом цемёнтовода. Осадительная камера служит для отделения цемента от воздушного потока, очистки воздуха и выгрузки цемента в приемное устройство склада.
