Материал: Освещенность производственных помещений металлургического производства

- весьма продолжительный срок службы - 8000- 14000 часов;

- благоприятный и разнообразный спектральный состав (подбирая сочетание инертных газов, паров металла, заполняющих колбы ламп, и люминофоров, можно получить свет практически любого спектрального диапазона - красный, желтый, зеленый, в том числе близкий к спектру солнечного освещения - «дневной свет»);

- лампы высокого давления (в отличие от ламп низкого давления), например ДРЛ, ДHаТ и др. отлично работают в очень широком диапазоне температур окружающего воздуха - от минус 60 до плюс 400С.

Недостатки газоразрядных ламп:

- относительно сложная схема включения и необходимость применения специальных пусковых приспособлений;

- могут создавать опасный стробоскопический эффект - явление искажения зрительного восприятия вращающихся, движущихся или сменяющихся объектов в мелькающем свете, возникающее при совпадении во времени кратности частотных характеристик движений объекта и изменения светового потока (движущиеся предметы кажутся неподвижными, вместо одного предмета видны изображения нескольких; в результате возрастает опасность травматизма);3 ртутьсодержащие газоразрядные лампы по окончании срока эксплуатации подлежат специальному складированию (переработке) в целях обеспечения безопасности человека и окружающей среды.

Люминесцентные лампы создают в производственных и других помещениях искусственный свет, приближающийся к естественному, более экономичны в сравнении с другими лампами и создают освещение более благоприятное с гигиенической точки зрения.

К другим преимуществам люминесцентных ламп относятся больший срок службы (10000 ч) и высокая световая отдача, достигающая для ламп некоторых видов 75 лм/Вт, т.е. они в 2,5-3 раза экономичнее ламп накаливания. Свечение происходит со всей поверхности трубки, а следовательно, яркость и слепящее действие люминесцентных ламп значительно ниже ламп накаливания. Низкая температура поверхности колбы (около 5°С) делает лампу относительно пожаробезопасной.

Несмотря на ряд преимуществ, люминесцентное освещение имеет и некоторые недостатки: пульсация светового потока, вызывающая стробоскопический эффект (искажение зрительного восприятия объектов различия - вместо одного предмета видны изображения нескольких, а также направления и скорости движения); дорогостоящая и относительно сложная схема включения, требующая регулирующих пусковых устройств (дроссели, стартеры); значительная отраженная блескость; чувствительность к колебаниям температуры окружающей среды (оптимальная температура 20-25°С); понижение и повышение температуры вызывает уменьшение светового потока.

В зависимости от состава люминофора и особенностей конструкции различают несколько типов люминесцентных ламп: ЛБ - лампы белого света, ЛД - лампы дневного света, ЛТБ - лампы тепло-белого света, ЛХБ - лампы холодного света, ЛДЦ - лампы дневного света правильной цветопередачи. Наиболее универсальны лампы ЛБ. Лампы ЛХБ, ЛД и особенно ЛДЦ применяются в случаях, когда выполняемая работа предполагает цветоразличение.

Характеристика люминесцентных ламп приведена в ГОСТ 6825-74. Для освещения открытых пространств, высоких (более 6 м) производственных помещений в последнее время большое распространение получили дуговые люминесцентные ртутные лампы высокого давления (ДРЛ). Эти лампы в отличие от обычных люминесцентных ламп сосредотачивают в небольшом объеме значительную электрическую и световую мощность. Такие лампы выпускают мощностью от 80 до 1000 Вт. Лампы работают при любой температуре внешней среды. Кроме того, их можно устанавливать в обычных светильниках взамен ламп накаливания.

К недостаткам ламп относится длительное, в течение 5-7 мин, разгорание при включении.

Светильники - это комплект лампы (источника света) и осветительной арматуры.

Основные назначения светильников: перераспределение светового потока источников света в требуемых для осветительных установок направлениях; защита ламп, оптических элементов и электрических аппаратов светильников от воздействия окружающей среды.

Светильники классифицируют: по назначению - для общего и местного освещения; по конструктивному исполнению - открытые, закрытые, защищенные, пыле - и влагонепроницаемые, взрывозащищенные и т.п.; по распределению светового потока - прямого, рассеянного или отраженного света. Выбор светильника осуществляют с учетом особенностей помещения.

4.Освещение помещений производственных и складских зданий

Для освещения помещений следует использовать, как правило, наиболее экономичные разрядные лампы. Использование ламп накаливания для общего освещения допускается только в случае невозможности или технико-экономической нецелесообразности использования разрядных ламп.

Для местного освещения, кроме разрядных источников света, следует использовать лампы накаливания, в том числе галогенные. Применение ксеноновых ламп внутри помещений не допускается.

Нормы освещенности следует повышать на одну ступень шкалы освещенности в следующих случаях:

а) при работах I-IV разрядов, если зрительная работа выполняется более половины рабочего дня;

б) при повышенной опасности травматизма, если освещенность от системы общего освещения составляет 150 лк и менее (работа на дисковых пилах, гильотинных ножницах и т. п.);

в) при специальных повышенных санитарных требованиях (на предприятиях пищевой и химико-фармацевтической промышленности), если освещенность от системы общего освещения - 500 лк и менее;

г) при работе или производственном обучении подростков, если освещенность от системы общего освещения - 300 лк и менее;

е) при наблюдении деталей, вращающихся со скоростью, равной или более 500 об/мин, или объектов, движущихся со скоростью, равной или более 1,5 м/мин;

ж) при постоянном поиске объектов различения на поверхности размером 0,1 м2 и более;

з) в помещениях, где более половины работающих старше 40 лет.

При наличии одновременно нескольких признаков нормы освещенности следует повышать не более чем на одну ступень.

При выполнении в помещениях работ I-III, IVа, IVб, IVв, Vа разрядов следует применять систему комбинированного освещения. Предусматривать систему общего освещения допускается при технической невозможности или нецелесообразности устройства местного освещения.

При наличии в одном помещении рабочих и вспомогательных зон следует предусматривать локализованное общее освещение (при любой системе освещения) рабочих зон и менее интенсивное освещение вспомогательных зон, относя их к разряду VIIIа. [2]

Освещенность рабочей поверхности, создаваемая светильниками общего освещения в системе комбинированного, должна составлять не менее 10% нормируемой. При этом освещенность должна быть не менее 200 лк при разрядных лампах, не менее 75 лк при лампах накаливания.

Создавать освещенность от общего освещения в системе комбинированного более 500 лк при разрядных лампах и более 150 лк при лампах накаливания допускается только при наличии обоснований.

В помещениях без естественного света освещенность рабочей поверхности, создаваемая светильниками общего освещения в системе комбинированного, следует повышать на одну ступень.

В производственных помещениях освещенность проходов и участков, где работа не производится, должна составлять не более 25% нормируемой освещенности, создаваемой светильниками общего освещения, но не менее 75 лк при разрядных лампах и не менее 30 лк при лампах накаливания.

В цехах с полностью автоматизированным технологическим процессом следует предусматривать освещение для наблюдения за работой оборудования, а также дополнительно включаемые светильники общего и местного освещения для обеспечения необходимой освещенности при ремонтно-наладочных работах.

Для местного освещения рабочих мест следует использовать светильники с непросвечивающими отражателями. Светильники должны располагаться таким образом, чтобы их светящие элементы не попадали в поле зрения работающих на освещенном рабочем месте и на других рабочих местах.

Местное освещение рабочих мест, как правило, должно быть оборудовано регуляторами освещения.

5.Освещение площадок предприятий и мест производства работ вне зданий

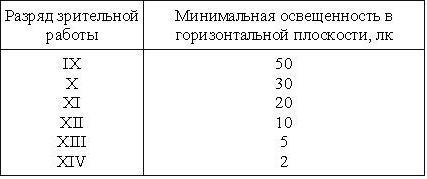

Освещенность рабочих поверхностей мест производства работ, расположенных вне зданий, на этажерках вне зданий и под навесом, должна приниматься:

При опасности травматизма для работ XI-XIV разрядов освещенность следует принимать по смежному, более высокому разряду.

Наружное освещение должно иметь управление, независимое от управления освещением внутри зданий.

Для ограничения слепящего действия установок наружного освещения мест производства работ и территорий промышленных предприятий высота установки светильников над уровнем земли должна быть:

а) для светильников с защитным углом менее 15 - не менее 7 м;

б) для светильников с защитным углом 15° и более - не менее 3,5 м при любых источниках света.

В ночное время допускается предусматривать снижение уровня наружного освещения городских улиц, дорог и площадей при нормируемой средней освещенности более 4 лк путем выключения не более половины светильников, исключая при этом выключение подряд расположенных, либо с помощью регулятора светового потока разрядных ламп до уровня не ниже 50% ее нормируемого уровня наружного освещения.

На улицах и дорогах при средней освещенности 4 лк и менее, на пешеходных мостиках, автостоянках, пешеходных аллеях и дорогах, внутренних, служебно-хозяйственных и пожарных проездах, а также на улицах и дорогах сельских поселений частичное или полное отключение освещения в ночное время не допускается. [2]

6.Измерение и нормирование производственного освещения

Нормирование - установление пределов безопасного (для организма) изменения значений и свойств воздействующих факторов.

Нормирование естественного и искусственного освещения выполняют с учетом требований гигиены труда и техники безопасности при минимальных затратах электроэнергии и других ресурсов, а также трудовых затрат на монтаж и эксплуатацию осветительных установок.

Оценку и нормирование естественного и искусственного освещения производят с учетом характера зрительной работы (определяется наименьшим размером объекта различения).

Для гигиенической оценки освещения применяют основной абсолютный показатель - освещенность Е, лк (и некоторые вспомогательные показатели: яркость, ослепленность, коэффициент пульсации) и относительный показатель - коэффициент естественной освещенности КЕО, %.

Коэффициент естественной освещенности КЕО - выраженное в процентах отношение освещенности некоторой точки заданной плоскости внутри помещения к одновременному значению наружной горизонтальной освещенности, создаваемой светом полностью открытого небосвода.

КЕО=

где Евн - освещенность в заданной точке помещения, лк;

Ен - освещенность наружной точки, лк.

КЕО показывает, какая доля естественного освещения попадает в данную точку помещения. Величина КЕО не зависит от времени суток, года, погодных условий, но определяется величиной и расположением световых проемов, прозрачностью (и чистотой) оконных стекол, окраской стен помещения и т.п. Чем дальше рабочая поверхность расположена от световых проемов, тем меньше значение КЕО на этой поверхности. Нормированные величины КЕО определяются разрядом зрительной работы: чем выше разряд, тем выше требуемое значение КЕО.[2]

В небольших помещениях при одностороннем боковом естественном освещении нормируют минимальное значение КЕО (емин.) в точке, расположенной на пересечении вертикальной плоскости характерного разреза помещения и условной рабочей поверхности на расстоянии 1м от стены, наиболее удаленной от световых проемов; при двустороннем боковом естественном освещении - в точке посередине помещения.

Рабочая поверхность - поверхность, на которой производят работу и нормируют или измеряют освещенность.

Характерный разрез помещения - поперечный разрез посередине помещения, плоскость которого перпендикулярна плоскости остекления световых проемов (при боковом освещении) или к продольной оси пролетов помещения. В характерный разрез помещения должны попадать участки с наибольшим количеством рабочих мест, а также точки рабочей зоны, наиболее удаленные от световых проемов.

При верхнем или комбинированном естественном освещении нормируют среднее значение КЕО в точках, расположенных на пересечении вертикальной плоскости характерного разреза помещения и условной рабочей поверхности (или пола). Первую и последнюю точки принимают на расстоянии 1м от поверхности стен (перегородок) или осей колонн.

В производственных помещениях со зрительной работой I - III разрядов необходимо выполнять совмещенное освещение.

Нормированные значения КЕО ( еN ) для зданий, расположенных в различных районах, определяют по формуле:

где N - номер группы обеспеченности естественным светом;- значение КЕО(административных районов); - коэффициент светового климата.

Полученные значения eN округляют до десятых долей.

Характеристики светового климата учитывают световой поток, проникающий через светопроемы в помещение в течение года благодаря солнечному свету, архитектурно-конструктивному решению и ориентации световых проемов по сторонам горизонта.

Контроль освещенности на соответствие требованиям СНиП 23-05-95 /1/ выполняют с помощью люксметра .

Оценку естественной освещенности помещений проводят по показателю КЕО (%); с этой целью помещение полностью освобождают от мебели и других световых экранов (портьер, занавесок и т.п.), тщательно моют окна. Освещенность Е (лк) в нормируемых точках определяют люксметром.

Необходимо помнить: для выполнения работ I - III разрядов обязательно применяют совмещенное освещение в связи с недостаточностью естественного освещения.

Оценку искусственного освещения помещений и рабочих поверхностей выполняют по показателю освещенности (Е, лк), измеряемой люксметром. Полученные значения Е сравнивают с нормативными.[1]

7.Методы контроля параметров освещения

Для проверки соответствия условий освещения требованиям норм осуществляются замеры, визуальная оценка или определение расчетным путем нормируемых показателей освещения.

Определение освещенности, КЕО в помещениях зданий и сооружений и на рабочих местах, в местах производства работ вне зданий, освещенности улиц, дорог, площадей и тоннелей осуществляется на основании замеров, проводимых в соответствии с ГОСТ 24940-96 «Здания и сооружения. Методы измерения освещенности».

Для измерения освещенности согласно ГОСТ 24940-96 следует использовать люксметры с измерительными преобразователями видимого излучения, имеющими спектральную погрешность не более 10%.

Все применяемые средства измерения в обязательном порядке должны иметь свидетельства о метрологической аттестации и проверке. Перечень рекомендуемых приборов для оценки параметров освещения, занесенных в Госреестр средств измерений приведен в табл. 1.
