Материал: Оптоволоконные датчики тока

Компания FieldMetrics, Inc. основана в 2001 г. и специализируется на разработке и производстве трех линеек оптоволоконных датчиков для средневольтовых (11-36 кВ) энергетических сетей переменного тока: MetPod, Fiber MetPod, MetPod Lite класса 0,2. В линейку MetPod входят комбинированные датчики тока и напряжения (рис.5а), которые могут крепиться непосредственно на опоре. Электронный блок с автономным блоком питания выполнен в единой конструкции с датчиками. Связь с пунктом сбора и обработки информации осуществляется по радиоканалу мощностью до 1 Вт.

фарадей оптический датчик ток

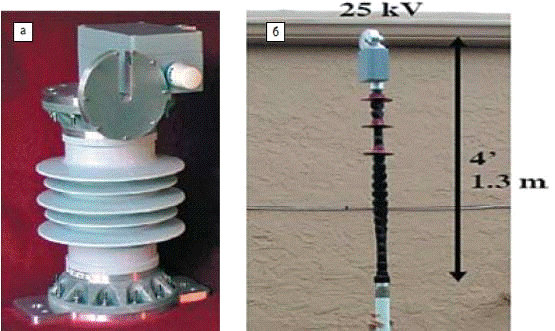

Рис. 5. а) комбинированный модуль MetPod; б)датчик тока MetPod Lite

Fiber MetPod предусматривает интегральное исполнение датчика тока, датчика напряжения и электронного преобразователя оптических сигналов в цифровой код. Непосредственно на корпусе расположен радиопередатчик, обеспечивающий беспроводную связь с диспетчерским пунктом.

MetPod Lite (рис. 3б) - датчик тока класса 0,3, облегченной конструкции крепится на изолированной штанге, подключается между активным проводом и землей.

Компания PowerSense предлагает линейку энергоизмерительной аппаратуры Discos, в которую вошли датчики тока, напряжения и комбинированные датчики тока/напряжения. Они предназначены для работы в сетях до 36кВ. Диапазон измерения токов - от 5 А до 20кА с погрешностью 2%. Датчики крепятся на штанге и оптоволокном соединяются с оптическим модулем.

Рис. 6. Датчики фирмы PowerSense а)тока; б)напряжения; в) комбинированный

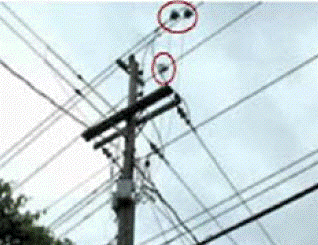

Рис.7.
