. Обзор программных средств, применяемых на кафедре ИГиС

Общие сведения

На кафедре Инженерной геодезии и информационных систем применяются и используются следующие программных продукты: ГИС «Mapinfo 8.5», ГИС «Панорама 2005», система подготовки аналоговых карт «Нева», программный комплекс «Credo_dat 4.1», AutoCAD, 1C: Предприятие 7.7, Photomod, Trimble Geomathic Office, Cyclone и т.д.

Геоинформационная система MapInfo

Геоинформационная система (ГИС) MapInfo была разработана в начале 90-х годов фирмой Mapping Information Systems Corporation (USA).

На сегодняшний день этот пакет является одним из наиболее популярных пакетов на рынке настольных геоинформационных систем.

ГИС MapInfo предназначена для:

создания и редактирования карт;

визуализации и дизайна карт;

создания тематических карт;

пространственного и статистического анализа графической и семантической информации;

геокодирования;

работы с базами данных, в том числе через ODBC;

вывода карт и отчетов на принтер / плоттер или в графический файл.

Среди многих географических информационных систем MapInfo отличается хорошо продуманным интерфейсом, оптимизированным набором функций для пользователя, удобной и понятной концепцией работы, как с картографическими, так и с семантическими данными.совмещает преимущества обработки данных, которыми обладают базы данных, и наглядность карт, схем и графиков. В MapInfo совмещены эффективные средства анализа и представления данных.

Встроенный язык MapBasic позволяет каждому пользователю построить свою ГИС, ориентированную на решение конкретных прикладных задач, снабженную меню, разработанными специально для этого приложения.

Основные достоинства MapInfo:

легкость в освоении. Пользователю пакета MapInfo предоставлен понятный и удобный интерфейс, а картографические преобразования, насколько это возможно, скрыты. Операции, поддерживающие общение с базой данных, просты и понятны. Достаточно небольшого опыта работы с любой базой данных, чтобы легко освоить настольную картографию. Имеются русифицированные версии пакета;

просмотр данных в любом количестве окон трех видов: окнах Карт, Списков и Графиков;

технология синхронного представления данных позволяет открывать одновременно несколько окон, содержащих одни и те же данные, причем изменение данных в одном из окон сопровождается автоматическим изменением представления этих данных во всех остальных окнах;

работа с растром. В рассматриваемом пакете довольно просто решен вопрос загрузки растра и привязки его к конкретной географической проекции. Необходимым моментом является то, что пользователь должен знать точные координаты не менее 3-х точек. Пока нет возможности поворачивать или растягивать растровое изображение в самом пакете, но существуют приложения, написанные его пользователями, которые успешно решают эту задачу;

визуализация данных. Этот режим предоставляет пользователю возможность отобразить на карте табличные данные в различном виде. Например, в виде масштабируемых символов, диаграмм, цветовой раскраски площадных объектов или линий и т.д.

Представив данные на карте, пользователь видит ситуацию, а не сухие цифры, за ней стоящие;

средства геоинформационного анализа. MapInfo поддерживает создание

буферных зон, формирование производных объектов, графический редактор для создания и изменения объектов и т.д. Пользователь может создавать тематические карты, т.е. раскрашивать и оформлять географические объекты в зависимости от параметров, создавать и сохранять собственные шаблоны для тематических карт;

средства и процедуры группирования географических объектов позволяют оперативно анализировать и прогнозировать различные ситуации;

создание отчетов и распечаток. Прямо из MapInfo можно создавать и

распечатывать отчеты с фрагментами карт, таблицами, графиками и надписями на печатающем устройстве практически любого типа и размера. Вывод на печать осуществляется через стандартные драйверы;

работа в различных вычислительных системах. MapInfo работает на PC

(Windows 95/NT), Macintosh, Sun O/S, HP UNIX и др. платформах. При этом интерфейс пользователя одинаков во всех системах. Файлы данных и компилированные программы на языке MapBasic переносимы с платформы на платформу. Данные в формате MapInfo, поставляемые на CD-ROM, воспринимаются всеми перечисленными системами;

наличие встроенного языка программирования MapBasic. Язык MapBasic - язык для создания собственных ГИС приложений в среде MapInfo. Он содержит средства управления выполнением программы (циклы, условные переходы и т.д.); создания собственного интерфейса (диалоги, меню и т.д.); поддержки обмена данными между процессами (DDE, DLL, RPC, XCMD, XFCN); встроенный механизм SQL-запросов и др. Программа на языке MapBasic может компилироваться помодульно, что облегчает отладку. Также можно создавать собственные библиотеки и т.д.;

встроенная реляционная база данных. Система настольной картографии служит для выбора, показа и работы с географическими объектами. Фактически она представляет собой базу данных с картографическим интерфейсом. Встроенный язык запросов SQL позволяет манипулировать данными на профессиональном уровне. В MapInfo применяется SQL с географическим расширением, реализующим работу с географическими объектами. Добавлена процедура поиска по адресу. Сформированные запросы могут быть сохранены во внешних файлах и, при необходимости, подгружены во время работы;

доступ к данным на удаленном сервере. В MapInfo существует доступ к удаленной базе данных с помощью присоединенных таблиц. Присоединенные таблицы можно редактировать и сохранять изменения, не выходя из MapInfo. Таблицы Access и Excel могут быть напрямую открыты с помощью меню;

встроенные OLE. MapInfo дает возможность встраивать карту в документы OLE-программ и передавать картографическому объекту подмножество своих функций. Когда окно MapInfo вставляется в OLE-контейнер, оно становится встроенным OLE-объектом. Если программа-получатель поддерживает протокол OLE, то карту можно напрямую перенести мышкой. Из OLE-контейнера Microsoft Word, Microsoft Excel, Corel Draw и других можно осуществлять операции непосредственно с картой. Из контейнера доступны такие характеристики, как создание или модификация тематических карт, включение или выключение панелей и легенд, открытие и закрытие таблиц, управление слоями и др.;

бесшовные слои карты. Режим Бесшовные слои карты позволяет временно трактовать несколько таблиц, содержащих объекты одного и того же типа (например, границы стран, границы водных массивов и т.п.), и идентичную структуру, как одну таблицу. Например, в Управлении слоями слой бесшовной карты воспринимается, как одно целое. Бесшовный слой карты может быть сохранен как самостоятельный.

Геоинформационная система ГИС Карта 2011

Профессиональная ГИС Карта 2011 - универсальная геоинформационная система, имеющая средства создания и редактирования электронных карт, выполнения различных измерений и расчетов, оверлейных операций, построения 3D моделей, обработки растровых данных, средства подготовки графических документов в электронном и печатном виде, а также инструментальные средства для работы с базами данных. Главное окно ГИС Карта 2011 показано на рисунке.

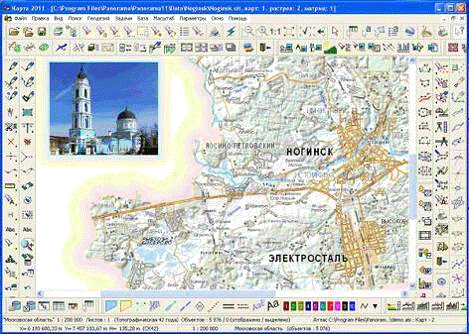

Главное окно ГИС Карта 2011

ГИС Карта 2011 имеет следующие основные функциональные возможности:

развитые средства редактирования векторных и растровых карт местности и нанесения прикладной графической информации на карту. Поддержка нескольких десятков различных проекций карт и систем координат, включая системы 42 года, ПЗ-90, WGS-84 и другие. Поддержка всего масштабного ряда - от поэтажного плана до космонавигационной карты Земли. Объем одной векторной карты может занимать несколько Тб. Одна растровая или матричная карта может занимать до 8 Гб;

построение трехмерных моделей местности, перемещение по ним в реальном масштабе времени. Поверхность модели может формироваться с использованием векторных, растровых или матричных карт, предусмотрено построение изображения объектов электронной карты, выбор текстур и материала покрытия;

построение мозаики из любого числа векторных, растровых и матричных карт. Поддержка многослойных матричных карт (геологических), матриц рельефа и матриц качественных характеристик местности со своими легендами. Отображение карт в режиме врезки на фоне основной карты в своей системе координат и проекции в отведенном участке;

построение ортофотопланов по материалам космической съемки центральной проекции, панорамным и щелевым снимкам, аэрофотосъемке. Построение регулярных и нерегулярных (TIN - модели) матриц высот по векторным картам или набору точечных измерений. Формирование изолиний по нерегулярным измерениям. Специальные геодезические расчеты с заполнением типовых отчетов;

построение пересечений или объединений контуров объектов одного списка с другим. Построение общей зоны вокруг объектов, входящих в список. Отбор на карте объектов одного списка, имеющих определенную пространственную связь с объектами другого списка (вхождение, пересечение, примыкание, удаление в пределах заданного расстояния и тому подобное). Построение списков объектов на основе атрибутивных характеристик объектов, отбор по условиям над связанными с объектами записями баз данных, отбор по условным знакам, по вхождению в заданную область, ручной отбор и т.д.;

сетевой анализ. Задачами сетевого анализа в ГИС Карта 2011 являются поиск минимального маршрута между узлами с учетом значений семантических характеристик ребер сети и нахождение объектов в пределах заданного расстояния от указанного узла (графа удаленности). Сетевая модель данных в ГИС Карта 2011 представлена в виде пользовательской карты, содержащей объекты: узел и ребро сети с семантическими характеристиками, в которых хранится информация о связности сети и атрибуты для решения задач сетевого анализа.

ГИС Карта 2011 содержит также и другие возможности и комплексы, такие как комплекс геодезических расчетов, менеджер карт, комплекс геодезических задач, конвертирование данных, тематическое картографирование, расчеты плоскости в пространстве, граф дорог, анализ поверхностей и многое другое.

Программа Credo_dat 4.1 professional предназначена для камеральной обработки спутниковых и наземных геодезических данных в сетях и съемки в заданной СК, учитывая модель геоида и комплекс редукционных поправок; обработки измерений различных классов и разных методов геодезических построений.

Программный продукт (ПП) Credo_dat 4.1 применяется для:

проведения площадных и линейных изысканий объектов строительства;

геодезического обеспечения строительства и геофизических методов разведки;

маркшейдерского обеспечения при добыче и транспортировке газа и нефти, а также при добыче полезных ископаемых;

подготовки данных для кадастровых систем;

формирования и реконструкции межевых, городских и государственных опорных сетей.

ПП Credo_dat 4.1 professional использует:

файлы GNSS-систем (координаты, вектора) и электронных тахеометров (измерения, координаты);

рукописные данные измерения линий, углов и превышений;

высоту и координаты исходной точки;

рабочие схемы расчетов и сетей;

картографические растровые файлы.

Функциями ПП Credo_dat 4.1 являются:

импорт данных электронных тахеометров и регистраторов в форматах: Sokkia (SDR), Leica (GSI, GRE, IDEX), Nikon (TXT, RDF), Trimble (М5), FOIF (670/680), Geodimeter (JOB, ARE, IN), KOLIDA (KTS 440,550), Topcon (GTS7, GTS6);

импорт результатов обработки ГНСС данных из: SNAP-файлов (PINACLE); TXT-, CSV-файлов (LGO) ASC-файлов (TBC, TGO), ЕМА-файлов (Topcon Tools) с данными по базовым линиям и станциям; отчетов по решениям базовых линий (Spectrum Survey);

Импортирование данных напрямую с электронных тахеометров через последовательный порт;

Импорт из текстовых файлов измерений и прямоугольных координат в заданных форматах;

загрузка TMD-файлов и растровых подложек (BMP, TIF, TIFF, JPEG, JPG, GIF, PNG) вместе с файлами привязки (TAB, TIE, TFW, BPW) из программ CREDO ТРАНСФОРМ, ArcView/ArcInfo, MapInfo, Photomod;

трансформирование растровых подложек, используя до 4 точек привязки;

применение и настройка ряда классификаторов, обработка кодовых строк системы кодирования для полевой регистрации данных о топографических объектах;

создание и применение собственных наборов кодов полевого кодирования;

ввод и редактирование данных, в том числе и работа с буфером обмена для станций, пунктов, ходов, векторов ГНСС; а также отдельных измерений. Осуществление отключения / восстановления пунктов и измерений, работы с блоками данных, проведение интерактивных графических операций;

предобработка данных, учет поправок: атмосферных, за влияние рефракции и кривизны Земли. Проведение перехода на поверхность относимости. Осуществление редуцирования линий и направлений на эллипсоид или плоскость в поперечно-цилиндрической проекции Меркатора в СК95, СК63, СК42, UTM, МСК NNN или пользовательских СК с настройкой значений долготы осевого меридиана, масштаба по осевому меридиану и смещений по X, Y;

вычисление среднего коэффициента рефракции и его учет в превышениях тригонометрического нивелирования;

учет в спутниковых высотных измерениях аномалий высот геоида (EGM2008);

выявление и нейтрализация автоматически (Lp-метрика) и в диалоговом режиме (трассирование) ошибок в исходных данных, нивелировании, линейных угловых измерениях;

уравнивание плановых измерений и высотных (ходов и систем тригонометрического, геометрического нивелирования) геодезических сетей разных классов, форм и методов создания, выполняемое по методу наименьших квадратов. Возможно совместное уравнивание измерений различной точности и разнообразных методик с развернутой оценкой точности;

уравнивание геодезических построений, учитывая ошибки данных;

установление параметров связи пространственных СК на участок работ; проведение анализа качества исходных пунктов по высоте и в плане на основании установленных параметров;

формирование региональной модели геоида на участок работ, экспорт модели в формат RGM и текстовый файл;

уравнивание многоранговых сетей;

аффинное преобразование координат, преобразование Хельмерта, пересчет прямоугольных координат в геодезические;

расчет геодезических задач (группа обратной геодезической задачи, группа задач по обмерам и построениям) с заполнением таблиц и выдачей ведомостей;

обработка тахеометрической съемки по данным полевого кодирования с созданием точечных, площадных и линейных топографических объектов и их атрибутов;

интерактивное создание по данным полевых абрисов топографических объектов и их атрибутов;

проектирование опорных геодезических сетей, выбор оптимальной схемы сети, измерений, подбор точности;

создание и выдача каталогов и ведомостей. Настройка выходных документов согласно заданным стандартам, настройка на любой язык с применением редактора шаблонов;
