Материал: Нейро-нечеткие сети
В данной работе для реализации системы NNFLC выбрана среда MATLAB, так как ее встроенные возможности и
удобная обработка данных упрощают процесс разработки. Более того, в MATLAB уже реализована нечеткая нейронная
сеть типа ANFIS, что позволяет провести сравнительный
анализ результатов двух моделей.
3.2 Программная реализация
Для каждого из этапов работы с сетью написаны отдельные функции, так как такие методики не используются во встроенных системах MATLAB (Рис.3.1). Важным этапом перед работой с сетью является ее обучение
На входе имеется набор обучающих данных вида (
), где n1 - количество входных переменных, n2 - количество выходных переменных, k=1..K - номер примера.
Этап 1. Настройка параметров
· центров функций принадлежности с помощью конкурентного
обучения до стабилизации
где
- монотонно убывающий уровень обучения, k=
.
·
где r - параметр перекрытия.
Этап 2. Нахождение базы правил
После того, как параметры функций принадлежности настроены, становится
возможным посчитать значения первого и третьего слоев. С их помощью
определяется база правил. Для этого рассчитываем их веса.
,
где
· Для каждого правила выбираем следствие с наибольшим весом. Если все веса для данного правила очень маленькие, то это правило удаляется.
· Комбинация схожих правил.
Этап 3. Обучение с учителем
Алгоритм обратного распространения ошибки позволяет окончательно
настроить параметры.

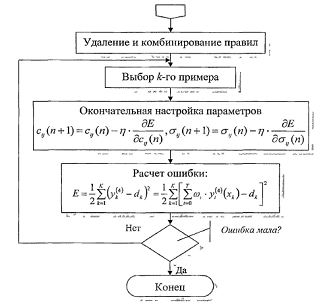

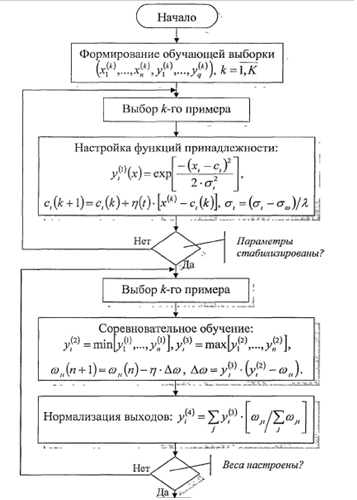

Рис. 3.1. Блок-схема обучения
В данной главе были представлены:
· обзор существующих программ и пакетов, которые предоставляют средства для моделирования и работы с нейронными сетями и нечеткими системами;
· описание компонентов для программной реализации
4. Примеры применения системы NNFLC
4.1 Задача определения давления звука
Данные, предоставленные Национальным управлением по воздухоплаванию и исследованию космического пространства (НАСА) [9], содержат описание авиационных профилей NACA 0012 крыла летательных аппаратов различных размеров и в различных аэродинамических туннелях. При столкновении профилей с потоками воздуха возникают возмущения, которые оказывают давление на профиль, при этом их скорость распространения равна скорости звука. Исследуется зависимость этого давления при различных параметрах [10].
Входные переменные Х1 Частота (Гц) Х2 Угол атаки (º) - угол между хордой и направлением скорости набегающего потока. Хорда - это условная линия, которая соединяет две наиболее удаленные друг от друга точки профиля.X3 Длина хорды (м) Х4 Скорость потока (м/c)Х5 Толщина замещения (м). Используется для определения параметра формы пограничного слоя - слоя, непосредственно прилегающего к поверхности летательного аппарата. Выходная переменная Y Уровень давления звука (дБ).
В качестве обучающей выборки взято 400 наборов входных переменных.
В результате обучения сетей на обучающих данных и проверки результатов работы на тестовой выборке (Приложение 1) были получены следующие результаты:

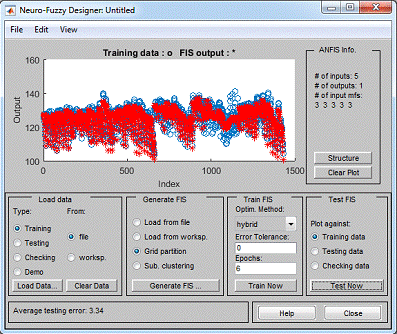

Рис. 4.1 Результат работы ANFIS
В системе NNFLC ошибка отличается не сильно 3.4, при этом относительная погрешность составляет 4%. При тестовых значениях ошибка равна 3.6.
Таким образом ошибки двух систем не имеют сильных отличий
· При данном количестве входных переменных в системе ANFIS можно задать только три функции принадлежности для каждой переменной. Если увеличить их количество, правил становится слишком много и для функционирования системы требуется много памяти, что перегружает процессор.
В системе NNFLC вследствие оптимизации базы правил при необходимости можно выбирать большее количество функций принадлежности.
· Рассмотрим изменение параметров функций принадлежности до и
после алгоритма обратного распространения ошибки на примере выходной переменной
(Рис. 4.2). После обучения с учителем функции лучше подстраиваются под данные.
(а)
(б)

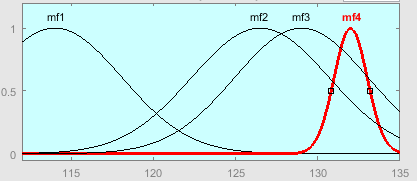

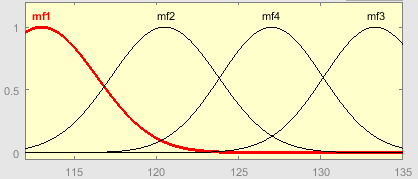

Рис. 4. 2. Изменения параметров функции принадлежности переменной y до (а) и после (б) обучения с
учителем
· В результате двухэтапного обучения, удаления и комбинации слабо влияющих правил реализованная в данной работе система показывает лучшие временные показатели.
В данной главе на разработанная система была применена к задаче регрессионного анализа. По результатам можно сделать следующие выводы:
· система показала свою работоспособность;
· отклонение в ошибках является незначительным;
· некоторые характеристики NNFLC превосходят характеристики ANFIS.
·
Заключение
Основными теоретическими и практическими результатами данной выпускной квалификационной работы являются:
. Исследование преимуществ гибридных систем, в частности объединяющих нечеткую логику и нейронные сети.
2. Исследование способов интеграции этих технологий
. Определение структуры нечеткой нейронной сети типа NNFLC, количества слоев, нейронов, способа построения, отличительных особенностей.
. Определение этапов обучения нечеткого нейронного контроллера, отличающихся от обычно применимых.
5. Программная реализация исследуемой сети в среде MATLAB.
6. Применение системы для решения практической задачи регрессии.
В данной работе программная реализация нечеткого контроллера разработана
только для одного выходного значения. Этот недостаток может быть исправлен в
дальнейших работах.
