Материал: Монтаж строительных конструкций
Подкрановые балки предварительно раскладывают в зоне монтажа на деревянных подкладках. Перед подъемом балки осматривают, проверяют размеры и наносят риски на опорных консолях колонн.
Подкрановые балки монтируются
потоками, иногда в поток включается монтаж подстропильных ферм и элементов
покрытия.
Рис.4. Схема монтажа подкрановых
балок длиной 12 м по колоннам среднего и крайнего ряда.
К монтажу ферм (подстропильных и стропильных) приступают только после установки и окончательного закрепления всех нижерасположенных конструкций каркаса здания. До начала монтажа проверяют качество, их размеры, расположение закладных деталей, а также места опирания ферм.
Перед подъемом ферму обстраивают люльками,
лестницами, закрепляют распорками для временного крепления, а также закрепляют
страховочный канат, расчалки и оттяжки (рисунок 5). Канаты и оттяжки
привязывают около торцов фермы. Распорки закрепляют винтовыми зажимами в
коньковом узле фермы. Ко второму концу распорки привязывают канат-оттяжку для
подъема распорки

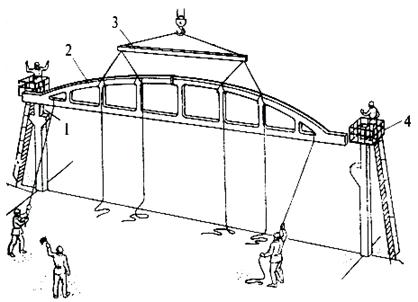

Рисунок 5. Установка и
закрепление фермы на опорах колонны
При монтаже ферму поднимают, разворачивают с
помощью оттяжек на 90°. Затем поднимают на высоту, на 0,5...0,7 м превышающую
отметку опор, и опускают на опоры. Правильность установки балок и ферм
контролируют путем совмещения соответствующих рисок. Для строповки ферм
применяют траверсы с полуавтоматическими захватами, обеспечивающими
дистанционную расстроповку.
Рис.6 Разрез схемы монтажа
стропильной фермы
После подъема, установки и выверки первую ферму или балку раскрепляют расчалками, а последующие крепят специальными распорками из расчета не менее двух для ферм пролетом, 24...30 м. Расчалки и распорки снимают только после установки и приварки панелей покрытия.
Плиты покрытия устанавливаются,
как правило, вслед за очередной стропильной фермой. При этом первую плиту
подают с подвесных подмостей на колоннах, а следующие плиты - с уже уложенных
плит.
Рис.7 Разрез схемы монтажа плит
покрытия длиной 12м.
Наружные стеновые панели устанавливают после каркаса и покрытия на участке стены в пределах температурного шва. Перед монтажом участок стены делят на захватки, длина которых равна одному, двум или нескольким шагам колонн. Панели устанавливают снизу вверх на всю высоту здания.
Стеновые панели обычно разгружают с транспортных средств непосредственно в кассеты. При этом монтажный кран устанавливают между кассетой и монтируемой стеной
Кассеты должны вмещать такое количество панелей,
которое необходимо для монтажа их между двумя колоннами на всю высоту здания.
Рис.7 Разрез схемы монтажа наружных стеновых
панелей высотой 1,2 м
. Калькуляция трудовых затрат
|
Наименование работ |
Ед. изм. |
Обьем работ |
Шифр ТЕР |
Машины и механизмы |
Состав звена |
Норма времени, маш. час |
Затраты |
Норма времени, чел.час |
Затраты |
|||
|
|
|
|
|
Наименование |
Марка |
Профессия |
|
Маш.час |
Маш.смен |
|
Чел. час |
Чел. смен |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
Установка колонн крайнего и среднего ряда двухветвевых цельных, оканчивающихся двумя ветвями, в стаканы фундаментов при массе колонн до 15 т. |
0,15 |
ТЕР07-01-012-08 |
Гусеничный кран |
ДЭК - 401 |
Рабочие, средний разряд 3,6 |
328,59 |
42,28 |
5,3 |
1820,4 |
273,06 |
34,13 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Машинисты |
|
|
|
|
|
|
|
Укладка в одноэтажных зданиях и сооружениях балок подкрановых массой до 12 т при высоте здания до 25 м и массе колонн до 15 т. |
100 шт |
0,32 |
ТЕР07-01-019-14 |
Гусеничный кран |
ДЭК - 401 |
Рабочие, 7 чел. средний разряд 4,0 |
275,69 |
88,22 |
11,03 |
1443 |
471,76 |
57,72 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Машинисты |
|
|
|
|
|
|
|
Укладка в одноэтажных зданиях стропильных ферм при длине плит покрытий до 12м, пролетом до 18м, массой до 15 т и высоте здания до 25м. |
100 шт |
0,1 |
ТЕР07-01-022-14 |
Гусеничный кран |
ДЭК - 401 |
Рабочие, 7 чел. средний разряд 4,4 |
263,98 |
26,4 |
3,3 |
1376,4 |
137,64 |
17,2 |
|
|
|
|
|
|
|
Машинисты |
|
|
|
|
|
|
|
Укладка плит покрытий одноэтажных зданий длиной до 12 м, площадью до 40 м2, при массе стропильных и подстропильных конструкций до 15 т и высоте зданий до 25м. |
100 шт |
0,48 |
ТЕР07-01-027-17 |
Гусеничный кран |
ДЭК - 401 (с гуськом) |
Рабочие, 7 чел. средний разряд 3,6 |
94 |
45,12 |
5,64 |
509,49 |
244,56 |
30,57 |
|
|
|
|
|
|
|
Машинисты |
|
|
|
|
|
|
|
Установка панелей наружных стен одноэтажных зданий длиной до 7 м, площадью до 10 м2 при высоте здания до 25м. |
100 шт |
1,52 |
ТЕР07-01-034-01 |
Кран на автомобильном шасси |
КС - 45717-1 |
Рабочие, средний разряд 4,1 |
111,83 |
169,998 |
21,25 |
630,56 |
958,45 |
119,8 |
|
|
|
|
|
|
|
Машинисты |
|
|
|
|
|
|
|
Установка панелей наружных стен одноэтажных зданий длиной до 7 м, площадью более 10 м2 при высоте здания до 25м. |
100 шт |
ТЕР07-01-034-03 |
Кран на автомобильном шасси |
КС - 45717-1 |
Рабочие, средний разряд 4,0 |
146,58 |
11,72 |
1,46 |
790,72 |
63,25 |
7,9 |
|
|
|
|
|
|
|
|
Машинисты |
|
|
|
|
|
|
|
Установка панелей наружных стен одноэтажных зданий длиной более 7 м, площадью до 15 м2 при высоте здания до 25м. |
100 шт |
1,04 |
ТЕР07-01-034-05 |
Кран на автомобильном шасси |
КС - 45717-1 |
Рабочие, средний разряд 4,0 |
156,09 |
162,33 |
20,3 |
826,95 |
860,03 |
107,5 |
|
|
|
|
|
|
|
Машинист |
|
|
|
|
|
|
|
Установка панелей наружных стен одноэтажных зданий длиной более 7 м, площадью более 15 м2 при высоте здания до 25м. |
100 шт |
0,08 |
ТЕР07-01-034-07 |
Кран на автомобильном шасси |
КС - 45717-1 |
Рабочие, средний разряд 4,0 |
198,78 |
15,9 |
1,98 |
992,34 |
79,38 |
9,92 |
|
|
|
|
|
|
|
Машинист |
|
|
|
|
|
|
8. Мероприятия по ТБ
Все разработанные мероприятия по технике безопасности вместе с проектами производства работ, а также технологическими картами и другими документами находятся непосредственно на строительной площадке. Документация должна быть тщательно изучена машинистами монтажных машин и монтажниками, осуществляющими производство работ по реконструкции здания или сооружения.
При выполнении монтажных работ необходимо строго соблюдать требования СНиП по охране труда в строительстве.
К монтажным работам должны допускаться рабочие в возрасте от 18 до 60 лет.
К верхолазным работам допускаются рабочие, проработавшие не менее одного года на монтажных работах и имеющие разряд не ниже третьего.
Машинисты, сварщики, стропальщики, сигнальщики должны пройти специальное обучение и получить удостоверение.
Все грузоподъемные машины (мачты, лебедки, люльки) должны иметь сертификат Гостехнадзора.
Масса груза должна быть меньше грузоподъемности механизма (в противном случае подъем необходимо производить в два, три и более приемов).
Для опасных зон в местах, над которыми
происходит перемещение грузов грузоподъемными кранами, а также вблизи
строящихся зданий или сооружений устанавливаются следующие границы (таблица 4).
Границы опасной зоны
|
Высота возможного падения, м |
Границы опасной зоны, м |
|
|
|
в местах, над которыми происходит перемещение грузов кранами (от горизонтальной проекции траектории перемещения максимальных габаритов груза в случае его падения) |
вблизи строящегося здания или сооружения (от его внешнего периметра) |
|
До 10 Св 10 до 20 Св. 20 до 70 |
Св 0 до 4 Св 4 до 7 Св 7 до 10 |
Св 1,5 до 3,5 Св 3,5 до 5 Св 5 до 7 |
При горизонтальном перемещении конструкции она должна быть поднята выше встречающихся на пути препятствий на 0,5 м.
При ветре 10-12 м/с работы с применением крана запрещаются; необходимо установить стопорные устройства, препятствующие самопроизвольному движению крана.
Все такелажные устройства перед работой в течение 10 мин испытываются нагрузкой в 1,25 раза больше предельной.
Стропы испытываются нагрузкой, превышающей инвентарную грузоподъемность в 2 раза.
Все такелажные устройства, подмости, стропы, а также ограждения, леса и подъемники должны быть инвентарными и иметь паспорта.
Необходим каждодневный визуальный осмотр всех устройств.
На объекте должны ограждаться все образующиеся в ходе строительства проемы.
Если подмости выше 1 м, то они должны иметь поручни и отбойную доску.
Необходимо удерживать конструкцию от раскачивания оттяжками.
Запрещается передвигать конструкции после снятия захватных устройств.
Временные связи, расчалки, кондукторы снимаются, когда стык наберет необходимый процент прочности (несущий стык - 70 %, ненесущий - 50 %).
В монтажной зоне не должно быть посторонних рабочих.
Запрещается переносить монтируемые конструкции
над людьми.
Список рекомендуемой литературы
2. СНиП 12-04-2002 <javascript:;>. Безопасность труда в строительстве. Ч.2. Строительное производство.
3. ТЕР07. Бетонные и ж/б конструкции сборные. Краснодарский край.
4. Теличенко, В.И. Технология возведения зданий и сооружений: Учеб. для строит. вузов / В.И. Теличенко, О.М. Терентьев, А.А. Лапидус. - 2-е изд., перераб. и доп. - М.: Высш.шк. - 2004. - 446 с.
5. Типовая технологическая карта. Монтаж строительных конструкций. 6307030019 41019 К. Монтаж продольным методом несущих конструкций железобетонного каркаса крайнего и среднего пролетов одноэтажного промышленного здания, оборудованного кранами грузоподъемностью до 32 т, м, при высоте до низа стропильных конструкций от 8,4 до 14,4 м с установкой подстропильных ферм (плиты покрытия 3x6 м). Институт «Промстройпроект» Госстроя СССР.
6. Трепененков, Р.И. Альбом чертежей конструкций и деталей промышленных зданий: Учеб. пособие для вузов. - 3-е изд., перераб. и доп. - М.: Стройиздат, 1980. - 284 с.
7. Хамзин, С.К., Карасев, А.К. Технология строительного производства. Курсовое и дипломное проектирование. Учеб. пособие для строит. спец. вузов. - М.: Высш. шк. - 1989. - 216 с.
8. Шерешевский, И.А. Конструирование промышленных зданий и сооружений. Учеб. пособие для студентов строительных специальностей. - М.: «Архитектура-С», 2005. - 168 с.
