Материал: Монтаж и обслуживание оборудования телекоммуникаций

Прокладка телефонных кабелей в трубах, блоках канализации, на лотках, кабельных конструкциях, в коллекторах производится аналогично прокладке контрольных кабелей. При всех видах прокладки телефонных кабелей необходимо, чтобы:

·        температура окружающей среды была для кабелей марок ТГ, ТБ не ниже -20 °С, а для кабелей марок ТПП, ТПВ не ниже -10 °С, при более низких температурах необходим подогрев кабеля;

·        допустимый радиус изгиба кабеля был не больше Rmin, определяемого по формуле Rmin - nd, где d - диаметр кабеля по оболочке, мм; п - коэффициент, зависящий от типа кабеля, материала оболочки и защитного покрова. Коэффициент п равен 7 для кабелей ТГ, 15 - для кабелей ТБ, 10 - для кабелей ТППБ, 12 - для кабелей ТПП и ТПВ;

·        тяговые усилия от лебедки при затягивании кабеля в канализацию или при его прокладке не были чрезмерными и не превышали установленной нормы, так как в противном случае это может привести к значительному изменению формы кабеля и даже его обрыву;

·        длина прокладываемого кабеля была бы не меньше минимально допустимой строительной длины телефонного кабеля (300-500 м в зависимости от диаметра кабеля) с целью исключения монтажа дополнительных кабельных муфт.

.4 ОБСЛУЖИВАНИЕ ТЕЛЕКОММУНИКАЦИОННЫХ СИСТЕМ С КОММУТАЦИЕЙ КАНАЛОВ И ПАКЕТОВ

монтаж телекоммуникационный кабельный абонентский

1.4.1 Эксплуатация телекоммуникационных систем с коммутацией каналов и пакетов

Основными задачами технической эксплуатации линейных сооружений местных сетей связи являются:

·        обеспечение бесперебойной и высококачественной работы обслуживаемых линейных сооружений;

·        содержание линейных сооружений в соответствии с техническими нормами и правилами, утвержденными Министерством связи Российской Федерации;

·        устранение в контрольные сроки всех возникающих повреждений и аварий линейных сооружений;

·        повышение производительности труда, снижение денежных, трудовых и материальных затрат на технологическое обслуживание и текущий ремонт;

·        внедрение передовых методов эксплуатации и научной организации труда и, в первую очередь, бригадной формы организации и стимулирования труда;

·        внедрение новой техники;

·        обеспечение выполнения действующих положений, правил, руководств и инструкций, приказов и директив, а также указаний Министерств связи Российской Федерации по вопросам технического обслуживания и ремонта линейных сооружений;

·        повышение трудовой и производственной дисциплины;

·        ведение статистического и технического учета в соответствии с утвержденными формами и инструкциями.

Для технической эксплуатации линейных сооружений на предприятиях местной связи создается группа линейных работников, в состав которой могут входить электромонтеры линейных сооружений и абонентских устройств связи, кабельщики - спайщики электромонтеры канализационных сооружений связи и инженерно-технические работники телефонной связи. В зависимости от назначения предприятия местной телефонной связи и объема линейных сооружений эта группа работников может входить в состав линейного цеха (участка) или включаться в состав линейно-кабельного и линейно-абонентских цехов.

Техническая эксплуатация линейных сооружений местных сетей связи включает в себя работы по техническому обслуживанию сооружений, устранении аварий и случайных повреждений линейных сооружений, текущему и капитальному ремонту сооружений.

ГЛАВА 2. ТЕХНОЛОГИЯ МОНТАЖА И ОБСЛУЖИВАНИЕ ОБОРУДОВАНИЯ АБОНЕНТСКОГО ДОСТУПА

2.1 Особенности монтажа и обслуживания абонентского пункта на воздушном вводе

Особенности монтажа Прокладку начинают от кабельного ящика или АЗУ в сторону аппарата, но можно и в обратном направлении. Провод выправляют, натягивают с некоторым усилием и прибивают гвоздями /скобами / на установленных расстояниях, пользуясь отметками на рукоятке молотка или другими мерительными приспособлениями. Во всех случаях абонентский провод кабельного ящика или АЗУ до телефонного аппарата должен быть цельным. Сращивание проводов не допускается, т.к. это в дальнейшем может отрицательно сказаться на качестве связи и вызвать повреждение линии.

Эксплуатация Оборудованный абонентский пункт с включенным телефоном принимает в эксплуатацию линейный электромонтёр связи (участковый) линейно-абонентского цеха. Поведение монтёрского и технического персонала у абонентов должно быть корректным и вежливым. Монтёр должен объяснить абоненту правила пользования, установленный порядок ремонта и содержание оборудования абонентского пункта и телефонного аппарата.

Текущее обслуживание Текущее обслуживание осуществляется эксплуатационным персоналом, за которым закреплено данное оборудование, является его повседневной обязанностью по должностной инструкции. Текущее обслуживание официально не планируется.

Планово-профилактическое обслуживание Планово-профилактическое обслуживание производится перед началом грозового периода /не позднее 2-ой декады апреля/, проводится ревизия АЗУ /испытание на пробой разрядников/, а также измеряется сопротивление линии.

Текущий и капитальный ремонт Ремонт - это восстановление работоспособности электрооборудования из строя в процессе эксплуатации. Три вида ремонта: а) текущий, б) средний, в) капитальный. На практике применяется только текущий и капитальный.

Текущий ремонт - это восстановление работоспособности оборудования вышедшего из строя в течение его нормального срока службы. Осуществляется эксплуатационным персоналом либо в специальных мастерских или специальными бригадами.

Капитальный ремонт - это полное восстановление работоспособности оборудования, которое отработало свой ресурс и стало так часто выходить из строя, что восстановление его текущим ремонтом экономически не целесообразно, либо не возможно.

Капитальный ремонт производится, как правило, на заводе изготовителе, либо на специальном предприятии. Капитальный ремонт начинают с полной разборки оборудования и составления дефектной ведомости. По дефектной ведомости все снятые детали сортируются по категориям:

детали, которые после очистки могут использоваться повторно;

детали, которые могут быть использованы после доработки;

детали, которые подлежат утилизации.

Капитальный ремонт сдерживает научно-технический прогресс /т.е. не даёт разрабатывать более лучшее оборудование/.

Устранение неисправностей Линейно-абонентские и аппаратные повреждения устраняются в день поступления заявки (если она поступила до 17 часов в рабочий день и до 16 часов в субботние дни). При поступлении заявки позже указанного времени повреждения устраняют в течение следующего рабочего дня. Ремонт телефонных аппаратов производят в мастерских ГТС в течение 5 суток после его поступления от абонента. Работу связи проверяют с АТС с помощью автоматической проверочной аппаратуры и измерительных столов бюро ремонта, а также путём опроса абонентов по телефону.

Регламентные работы производятся эксплуатационным персоналом в соответствии с утверждённым на год планом регламентных работ.

Этот план составляется на основе эксплуатационной документации на данное оборудование. Регламентные работы производятся совместно с какой-нибудь работой. При этом пишется наряд-задание, подписывается у руководителя и производится замена какого-либо оборудования. В план регламентных работ входит текущее описание, инструкция по эксплуатации, паспорт либо формуляр.

.2 УСЛУГИ И ОБОРУДОВАНИЕ

Интернет-узел ООО ПКФ "АсТел" построен на базе самого современного оборудования производства CISCO SYSTEMS, DLINK, RAD COMMUNICATIONS, что обеспечивает высокую скорость передачи данных и надежность.

Компания ООО ПКФ «АсТел» занимается предоставлением следующего спектра услуг в области Интернет:

. Предоставление доступа в сеть Интернет по выделенной линии с использованием технологии Ethernet.

Технология Ethernet, сочетая гибкость в настройках, высокую надежность и скорость, предоставляет широкие возможности для оказания услуг передачи данных. Сети "АсТела", построенные на основе высокопроизводительного оборудования фирм CISCO SYSTEMS и DLINK, с использованием технологии ВОЛС, способны удовлетворить самые взыскательные требования абонента по скорости, надежности и стоимости подключения к Интернету.

. Предоставление доступа в сеть Интернет по выделенной линии с использованием технологии ADSL.

С помощью специального оборудования телефонная линия делится на 2 канала. Первый канал используется для высокоскоростной передачи данных (по технологии ADSL), второй - для телефонии, т.е. одновременно можно совершать звонки, отсылать факсы и пользоваться Интернетом.

. Предоставление услуг IP - телефонии.

Услуга IP-телефонии позволяет использовать сеть Интернет для передачи голоса в режиме реального времени. IP-телефония - это возможность совершать междугородные и международные звонки в любое удобное для Вас время.

Оборудование, используемое для доступа в Интернет по выделенной линии

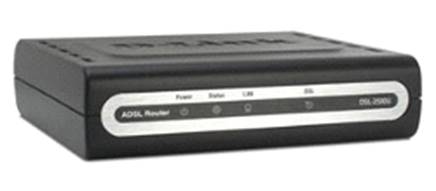

Рис. 2.2.1 DSL-2500U Маршрутизатор ADSL/ADSL2/ADSL 2+

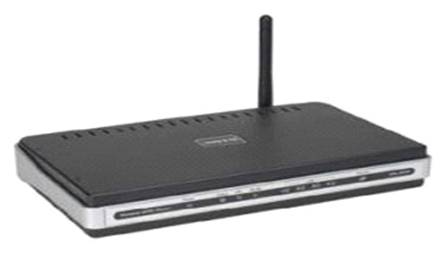

Рис. 2.2.2 DSL-2640U Беспроводной маршрутизатор ADSL2/ADSL 2+

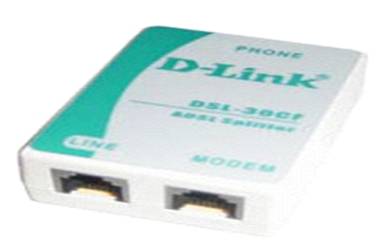

Рис. 2.2.3 ADSL - сплиттер.

Позволяет ADSL-модему и телефонному/факс аппарату работать одновременно.

ООО ПКФ "АсТел" является оператором местной и внутризоновой телефонной связи и предоставляет своим абонентам доступ к сети связи общего пользования на основе высокотехнологичного оборудования компании Huawei посредством волоконно-оптической транспортной сети. Компания имеет прямые каналы со всеми операторами подвижной, междугородной и местной телефонной связи, функционирующих в городе и области.

Благодаря использованию цифровой телефонной аппаратуры, наши абоненты имеют возможность пользоваться широким сектором дополнительных услуг связи: автоответчик, переадресация вызовов, автоматический определитель номера.

Для обеспечения своих клиентов полным сектором телефонных услуг, компания предоставляет абонентам возможность пользоваться подвижной радиотелефонной связью стандарта GSM, основываясь на имеющихся лицензиях, разрешительных документах и договоре аренды с сотовым оператором.

2.3 НАСТРОЙКА МОДЕМА D-Link ADSL Router 500 T

1. Подсоединить Ethernet-шнур в разъём модема Ethernet и в сетевую плату компьютера или в Switch.

. Подсоединить телефонный шнур в разъём модема ADSL и в разъём телефонной розетки.

. Подсоединить блок питания в разъём модема 9VAC1A.

. Убедиться, что лампочки Power, ADSL, Ethernet горят стабильно, а лампочка Status мигает.

. Зайти в Интернет-браузер (например в Internet Explorer) и в адресной строке набрать 192.168.1.1 после этого нажать Enter.

. Если окно приглашения не появилось необходимо сделать следующее: 2.3.1 Зайти в Интернет-браузер (например в Internet Explorer) и в адресной строке набрать 192.168.1.1после этого нажать Enter.сли окно приглашения не появилось необходимо сделать следующее:

Рис. 2.3.1

Bыделить нужное подключение по локальной сети и нажать правую кнопку мыши. В появившемся меню выбрать пункт “Свойства”.B появившемся окне выделить пункт “Протокол Интернета (TCP/IP)” и нажать кнопку “Свойства”.

Рис. 2.3.2

Поставить отметки на пунктах “Получить IP-адрес автоматически” и “Получить адрес DNS-сервера автоматически”(перед этим необходимо запомнить используемые реквизиты). нажать OK. В окне “Подключение по локальной сети - Свойства также нажать OK (если вместо кнопки “OK”, кнопка “Закрыть”, то нажать на неё. Для Win 9x во вкладках IP-адреса, шлюза, DNS-сервера удалить все реквизиты.

Рис. 2.3.3

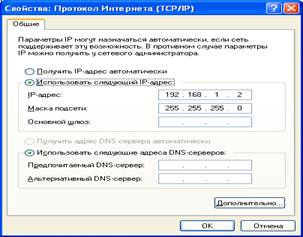

Зайти в Интернет-браузер (например в Internet Explorer) и в адресной строке набрать 192.168.1.1 после этого нажать Enter. Eсли после проделанных операций нечего не получилось, необходимо в поле IP-адрес написать 192.168.1.2, , а в поле “Маска подсети” 255.255.255.0, далее принять эти настройки.

Рис. 2.3.4

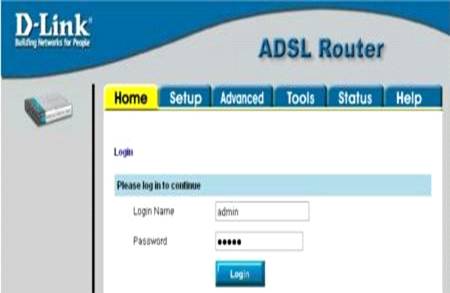

B появившемся окне в поле Login Name:admin , в поле Password:admin, после чего нажать Enter

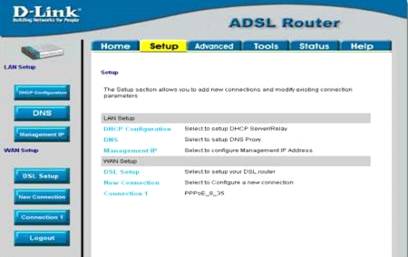

Рис. 2.3.5 Hажать на вкладку “Setup”

Рис. 2.3.6 B левом нижнем углу нажать Connection 1

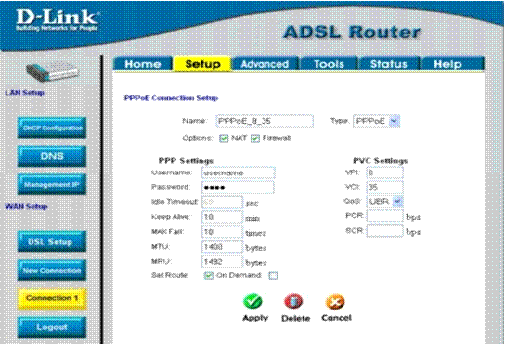

Рис. 2.3.7

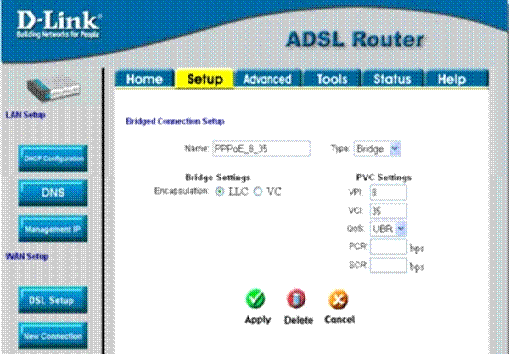

Зайти в Интернет-браузер (например в Internet Explorer) и в адресной строке набрать 192.168.1.1 после этого нажать Enter.поле “Type” выбрать пункт “Bridge”, проверить поля VPI-8, VCI-35, Encapsulation-LLC, поле “Name” по усмотрению, нажать кнопку “Apply

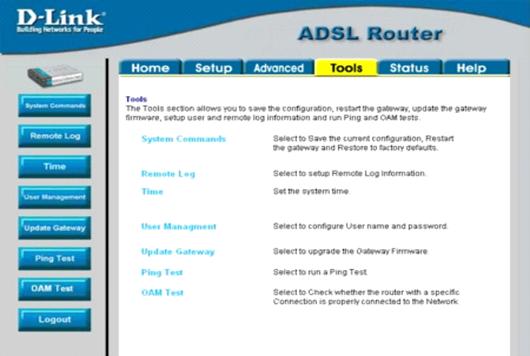

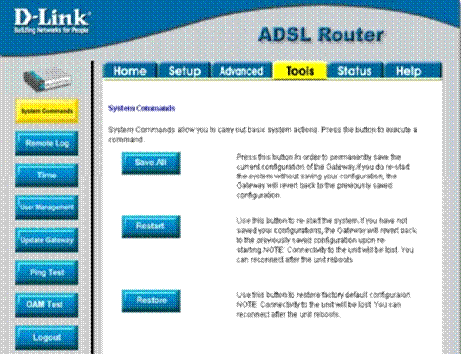

Рис. 2.3.8 Hажать вкладку “Tools” выбрать меню “System Commands”

Рис. 2.3.9 Hажать кнопку “Save All”

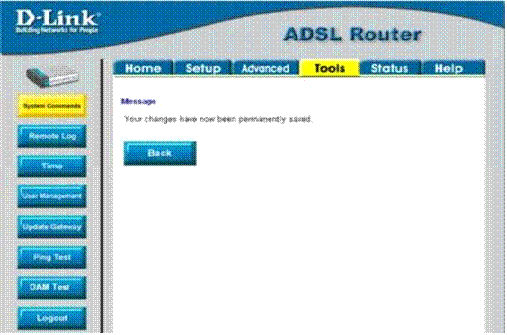

Рис. 2.3.10 Hажать кнопку “Back”

Закрыть окно настройки модема нажав на крестик в Интернет-браузере

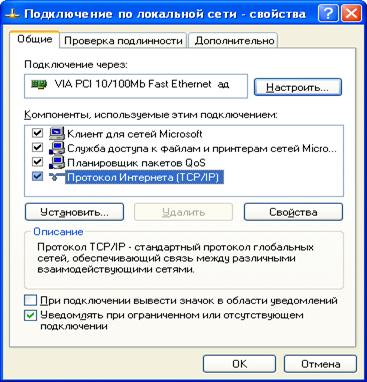

Рис. 2.3.11 Зайти в свойства сетевого подключения

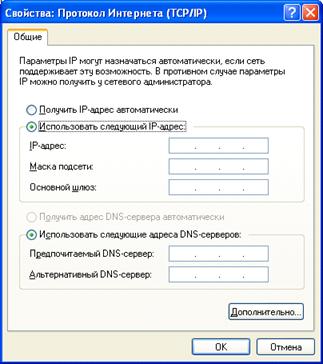

Рис. 2.3.12

Bыделить пункты “Использовать следующий IP-адрес” и “Использовать следующие адреса DNS-серверов” и заполнить параметры реквизитами выдаваемые интернет-провайдером.

.4 НАСТРОЙКА МОДЕМА D-Link ADSL Router 2500 U

. Подсоединить Ethernet-шнур в разъём модема Ethernet и в сетевую плату компьютера или в Switch.

. Подсоединить телефонный шнур в разъём модема DSL и в разъём телефонной розетки.

. Подсоединить блок питания в разъём модема AC 15V-0.7A

. Убедиться, что лампочки Power, DSL, LAN горят стабильно

. Зайти в Интернет-браузер (например в Internet Explorer) и в адресной строке набрать 192.168.1.1 после этого нажать Enter.

Рис. 2.4.1

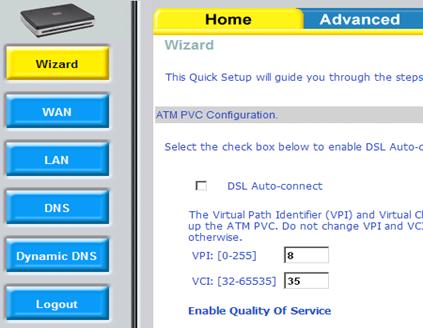

В появившемся окне в поле Login Name: admin , в поле Password:admin, после чего нажать Enter. Нажать Wizard и снять галочку DSL Auto-connect. В поле VPI поставить 8, в поле VCI поставить 35. Нажать NEXT.

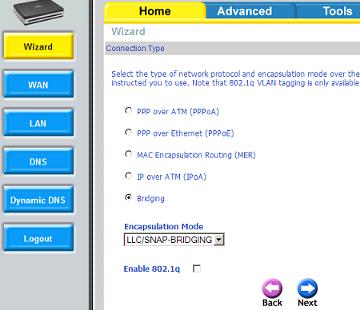

Рис. 2.4.2 Bыбрать пункт Bridging. Hажать Next.
