МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ СУМСЬКИЙ ДЕРЖАВНИЙ УНІВЕРСИТЕТ
3441 МЕТОДИЧНІ ВКАЗІВКИ
до лабораторних робіт із курсу "Аналогова схемотехніка"
для студентів напрямів підготовки "Електронні пристрої та системи"
"Мікрота наноелектроніка" усіх форм навчання
Частина 1
Суми Сумський державний університет
2013
Методичні вказівки до лабораторних робіт із курсу "Аналогова схемотехніка" / укладачі : В. В. Гриненко, В. В. Петров. – Суми : Сумський державний університет, 2013.
Ч. 1. – 35 с.
Кафедра електроніки і комп’ютерної техніки
Лабораторна робота 1
АПАРАТУРА І МЕТОДИ ВИМІРЮВАННЯ ПАРАМЕТРІВ ЕЛЕКТРИЧНИХ СИГНАЛІВ
Мета роботи вивчення будови електронного осцилографа С1-83, генератора імпульсів Г5-54, генератора звукової частоти та набуття навичок практичної роботи з ними.
1 Підготовка до виконання роботи
1.1Вивчити будову та порядок роботи з С1-83.
1.2Вивчити будову та порядок роботи з генератором імпульсів Г5-54.
1.3Вивчити будову та порядок роботи з генератором звукової частоти.
2 Лабораторна установка
До лабораторної установки входять електронний осцилограф С1-83, генератор імпульсів Г5-54, генератор звукової частоти.
2.1 Будова і порядок роботи з осцилографом С1-83 2.1.1 Структурна схема осцилографа

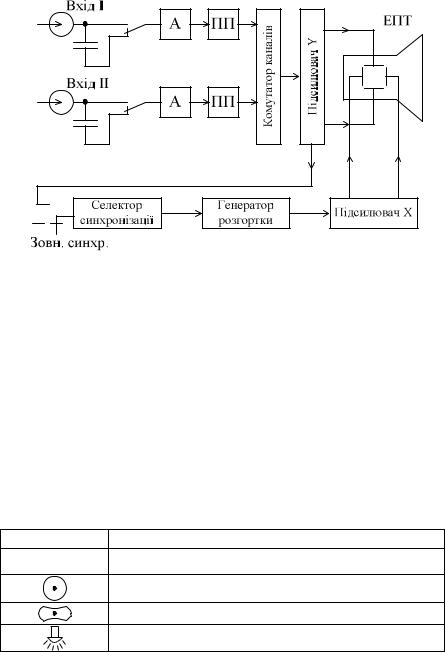

До складу осцилографа (рис. 1) належать такі функціональні вузли: ЕПТ – електронно-променева трубка; А – атенюатори (послаблювачі); ПП – попередні підсилювачі; комутатор каналів; підсилювач вертикального відхилення променя – Y; підсилювач горизонтального відхилення променя – Х; селектор синхронізації; генератор розгортки.
Осцилограф може працювати в одноканальному і двоканальному режимах. Одноканальний режим застосовується для спостереження одного часового процесу. У двоканальному режимі здійснюється періодичне підключення каналів до підсилювача вертикального відхилення променя, що дає можливість на екрані однопроменевої трубки спостерігати два взаємозв'язані процеси.
3
Рисунок 1 Структурна схема осцилографа
За допомогою вхідних атенюаторів (послаблювачів) встановлюють необхідну чутливість каналу вертикального відхилення променя.
Селектор синхронізації підсилює сигнал до необхідного рівня і перетворює його в імпульси, що запускають генератор лінійнозмінюваної напруги. Лінійнозмінювана напруга через підсилювач Х надходить на пластини горизонтального відхилення променя ЕПТ.

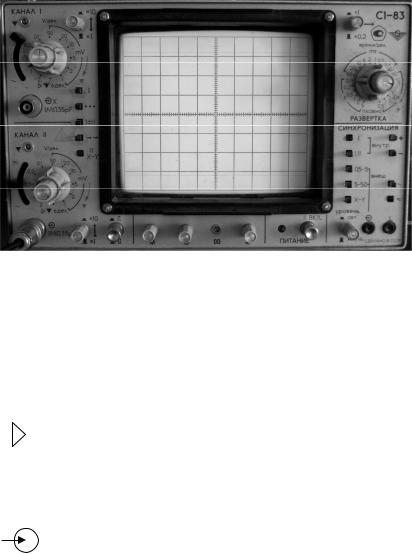

На рисунку 2 наведений зовнішній вигляд лицьової панелі осцилографа. Призначення органів керування наведено у таблицях 1 2.
Таблиця 1 Органи керування ЕПТ
Ручка Призначення
☼Регулює яскравість зображення
Регулює чіткість (фокус) зображення
Регулює астигматизм променя
Регулює освітлення ліній шкали на екрані ЕПТ
4
Рисунок 2
Таблиця 2 Органи керування тракту вертикального відхилення
Ручка |
Призначення |
|
|
|
|
V/дел. |
Перемикачі |
встановлення |
каліброваних |
||
коефіцієнтів відхилення каналів І та II |
|
||||
▼ |
Потенціометри |
регулювання |
коефіцієнтів |
||
відхилення каналів |
|
|
|
||
|
|
|
|
||
|
Потенціометри забезпечення плавного регулювання |
||||
|
коефіцієнтів |
відхилення |
обох |
каналів |
із |
|
перекриттям не менш ніж у 2,5 раза в кожному |
||||
|
положенні перемикачів "V/дел." |
|
|
||
↕ |
Потенціометри |
регулювання |
положення променів |
||
обох каналів по вертикалі |
|
|
|
||
|
|
|
|
||
|
Високочастотні |
гнізда для |
подачі |
досліджуваних |
|
1МΩ3рF |
сигналів |
|
|
|
|
Перемикачі режиму роботи входів підсилювача в положеннях:
-
на вхід підсилювача досліджуваний сигнал надходить через роздільний конденсатор (закритий вхід);
