ПРОВЕДЕНИЕ ОПЫТОВ

Для вычисления коэффициента теплопроводности λ по формуле (8) тепловой поток Q можно принять равным половине мощности нагревателя 1 (вследствие симметрии установки), если тепловые потери нагревателя в окружающую среду принять равным нулю. Необходимо получить в образце стационарный тепловой режим, о чем будет свидетельствовать неизменность показания всех термопар при неизменной мощности нагревателя.

Установление стационарного режима контролируется следующим образом: периодически через каждые 2-3 минуты производится запись показаний температуры. Если её

значения изменится не более чем на 0,1 - 0,2 °С за это время, то режим можно считать установившимся и после двух контрольных серий замеров можно перейти к основным измерениям.

После наступления стационарного теплового режима образца записывают показания амперметра и вольтметра нагревателя, показания всех термопар, температуру

окружающего воздуха tж, °С. На установившемся режиме все измерения проводят не менее трех раз.

Все результаты измерений вносят в протокол измерений и результатов по форме, показанной в табл. 1

Всего исследуется 3 режима при различных Q в диапазоне от Qmin до Qmax. Размеры образца указаны на рис.1.

ОБРАБОТКА РЕЗУЛЬТАТОВ ОПЫТОВ

Общее количество теплоты, переданное окружающей среде с боковых поверхностей правой и левой частей образца, определяется по формуле:

Qполн = I U , Вт

(9)

где I – показания амперметра, А; U – показания вольтметра, В.

19

Для каждой половины образца

Таблица 1 Форма протокола измерений и результатов

Измерение

температур №термопарправаячастьлеваячасть

1-

1

1-

1 -

12

1 -

12

1 -

12

1 -

12

1 -

12

1 -

12

tж,

I,

U,

°C

A

В







Q,

Вт





υ



λх,









ln

x υ0

λ







Вт/(м К)









правая часть

левая часть

правая часть

левая часть

среднее





















ОПЫТ № 1

ОПЫТ № 2

ОПЫТ № 3

Q = 0,5 Qполн , Вт

(10)

После того, как вычислены значения υx , υ0 , Q, lnυx υ0 ,

по формуле (8) определяются локальные значения λx , Вт/(м К).

20

По полученным значениям λx определяют коэффициент

теплопроводности материала образца как среднеарифметическую величину







n





n









λx

+

λx





= i=1



прав. i=1

лев. , Вт/(м К) (11)

λ











2(n 1)



где n – число замеров температуры в правой и левой части образца.

Строят для левой и правой частей кривые распределения температуры по длине образца: по оси ординат откладываются значения величины избыточной температуры

υx , °С, а по оси абсцисс – значения координаты x, м.

Вотчете по лабораторной работе должны быть представлены:

1. Схема установки.

2. Протокол измерений и результатов.

3.Кривые измерений температуры υx = f (x) для правой

илевой частей образца.

4.По найденному значению коэффициента

теплопроводности λ , Вт/(м К) определяется материал исследуемого образца.

КОНТРОЛЬНЫЕ ВОПРОСЫ

1.Что такое изотермическая поверхность и изотермическая линия?

2.Что такое температурный градиент?

3.Что такое коэффициент теплопроводности, его физический смысл и размерность в системе СИ?

4.Почему исследуемый образец можно рассматривать, как бесконечно длинный стержень?

21

5.Почему температурное поле в исследуемом стержне можно считать одномерным?

6.Что такое теплопроводность (кондукция)?

7.От чего зависит коэффициент теплопроводности?

8.Что такое тепловой поток?

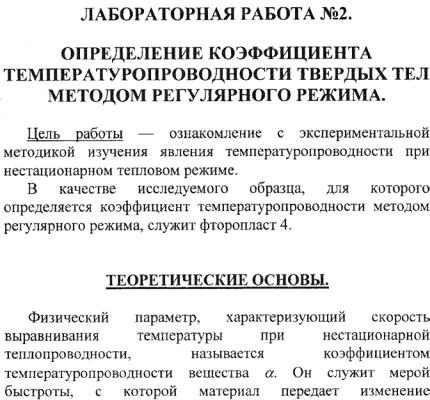

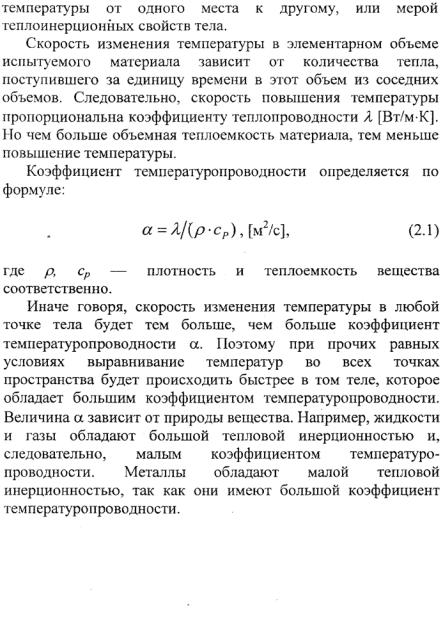

9.Что такое стационарный и не стационарный режим?
