ОПРЕДЕЛЕНИЕ МОДУЛЯ ЮНГА ИЗ РАСТЯЖЕНИЯ ПРОВОЛОКИ
Методические указания к выполнению лабораторных работ М–03a по курсу общей физики для студентов всех специальностей
Томск 2007
ЛАБОРАТОРНАЯ РАБОТА М-03а
ОПРЕДЕЛЕНИЕ МОДУЛЯ ЮНГА ИЗ РАСТЯЖЕНИЯ ПРОВОЛОКИ
Цель работы: экспериментальная проверка закона Гука и определение модуля Юнга из растяжения проволоки.
Приборы и принадлежности: прибор Лермонтова с исследуемой проволокой, набор грузов, штангенциркуль (микрометр), сантиметр, индикатор.
Под действием внешних сил реальные тела изменяют свои размеры и форму, т.е. происходит деформация тел. Основные виды деформации: растяжение, сжатие, сдвиг, кручение, изгиб. В случае одноосного растяжения цилиндрического образца элементарной деформацией является удлинение. Деформацию выражают в относительных единицах. Относительная деформация образца
= lk − l0 , l0
где l0 – начальная длина образца, lk – длина образца после растяжения. Деформации могут быть упругими и неупругими. Упругими называют
деформации, при которых тело полностью восстанавливает свою первоначальную форму и размеры после прекращения действия деформации. Если выбрать в произвольном месте нагруженного тела малый элемент
r
dl , то в процессе деформации при нагрузке он будет изменять как свою длину, так и направление (ориентацию в пространстве). Деформация растяжения приведет к удлинению элемента dlr , а деформация сдвига или
кручения к изменению его направления (ориентации). Совокупность этих деформаций может быть описана тензором деформаций, выраженном матрицей в системе координат х, у, z:
|
ε |
xx |
ε |
xy |
|
|
|
||
ε = |
ε yx |
ε yy |
||
|
ε |
zx |
ε |
zy |
|
|
|
||
ε |
xz |
|
|
|
|
|
|
ε yx . |
(1) |
||
εzz |
|
|
|
|
|
||
Элементы матрицы имеют физический смысл либо относительно удлинения
r
(сжатия), либо поворота элемента dl относительно осей координат.
частном случае одноосного растяжения (например, по оси z) всеми деформациями, кроме линейного растяжения по оси z можно пренебречь, т.к. они будут пренебрежимо малы. Тогда тензор деформации сводится к скалярной величине
ε = ε xx = ∆ l / l0 , |
(2) |
где l0 – начальная длина исследуемого образца, ∆ l – удлинение образца, вызванное нагрузкой.
2
Остальные элементы матрицы превратятся в нуль. |
|
Упругая деформация тел описывается законом Гука: |
|
σ=εE, |
(3) |
где σ = F / S , нормальное напряжение (отношение силы F, приложенной перпендикулярно поперечному сечению образца к площади S этого сечения), E – модуль упругости (модуль Юнга). Модуль Юнга численно равен напряжению, которое возникло бы в образце при изменении длины образца
вдвое (относительном удлинении образца равном 1,
т.е. ε = ∆l / l0 = 1; ∆l = l0 ).
Согласно закону Гука абсолютное удлинение образца ∆l |
|
||||
∆l = |
l0 |
|
F |
. |
(4) |
|
|
||||
|
S E |
|
|||
Из уравнения (4) следует, что при упругих деформациях абсолютное удлинение прямо пропорционально приложенной силе, т.е. ∆l = f (F). Зная
размеры испытуемого образца, приложенную силу и измерив относительное удлинение, можно вычислить модуль Юнга
|
E = |
l0 F |
. |
|
(5) |
|||||
|
|
|
|
|
||||||
|
|
|
S ∆l |
|
|
|
||||
Модуль |
Юнга можно определить также из графика |
зависимости |
||||||||
∆l = f (F). |
|
|
|
|
|
|
|
|
|
|
Так как ∆ l линейно зависит от F, то tgб угла наклона прямой в |
||||||||||
координатах ∆l = f (F) согласно формуле (4), есть |
|
|
|
|||||||
|
tgα = |
l0 |
|
|
(6) |
|||||
|
SE |
|
||||||||
|
|
|
|
|
∆( ∆l ) |
|
||||
(тангенс угла наклона прямой определяем как отношение катетов |
). |
|||||||||
|
||||||||||
|
|
l0 |
|
∆F |
||||||
|
|
|
|
|
||||||
Тогда |
E = |
|
. |
|
(7) |
|||||
S tgα |
|
|||||||||
3

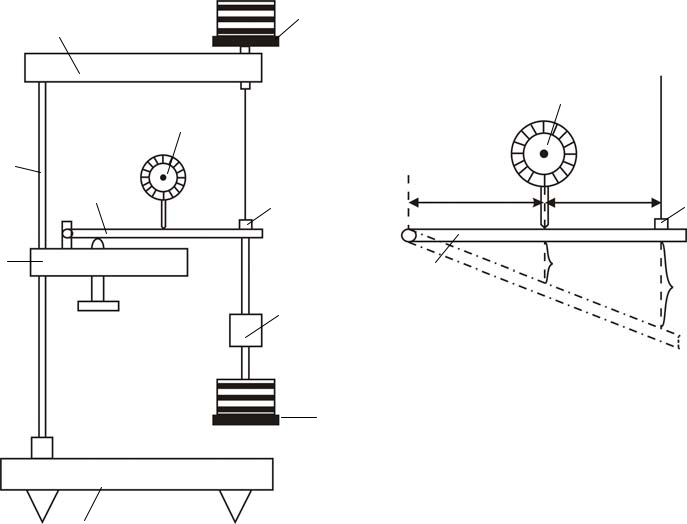

Для исследования закона Гука и определения модуля Юнга при растяжении в данной работе используется прибор Лермонтова, схема которого представлена на рис. 1.
3 |
|
9 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
8 |
|
|
|
|
|
8 |
|
l0 |
|
l0 |
|
|
|
|
|
|
||
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0 |
5 |
6 |
104 мм |
|
25 мм |
6 |
|||
|
B |
|
0 |
а |
B |
b |
|
||
4 |
|
|
5 |
|
|
|
∆N |
∆l |
|
|
|
|
|
|
|
|
|
||
|
А |
|
|
|
|
|
|
|
|
|
7 |
|
|
|
|
|
|
|
|
|
|
|
∆l = ∆N ⋅ |
a + b |
=∆N⋅C |
|
|||
|
|
10 |
а |
|
|||||
|
|
|
|
|
|
|
|||
|
|
определение постоянной |
|
||||||
|
|
|
прибора |
C = |
a + b |
= 1,24 |
|
||
|
|
|
а |
|
|||||
|
|
|
|
|
|
|
|
||
1 |
a) |
|
|
|
|
б) |
|
|
|
|
|
|
|
|
|
|
|
||
