Материал: ЛР5 Лобазев 9494

Вывод:

1. Неорганическое стекло

Для неорганического стекла характерна ионно-релаксационная поляризация, которая объясняется срыванием с мест закрепления и перемещением слабо связанных ионов. Такой вид поляризации может проявляться только в твердых диэлектриках с ионным характером химической связи. В случае такой поляризации растет значение относительной диэлектрической проницаемости, соответственно, температурный коэффициент убывает.

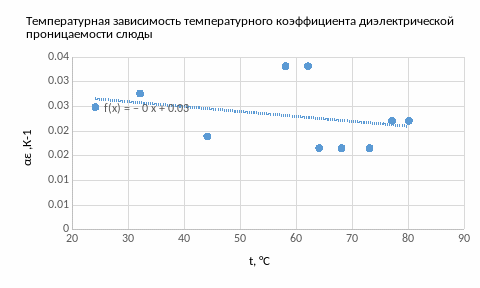

2. Слюда

Для слюды характерен ионный тип поляризации, так как слюда имеет слоистую структуру, в которой при действии электрического поля на диэлектрик происходит “попытка” разделения кристаллической решётки на катионы и анионы. При этом упругие силы связи между ионами препятствуют этому разделению. Таким образом происходит смещение на расстояния много меньшие периода кристаллической решётки. С повышением температуры расстояния между ионами увеличиваются вследствие теплового расширения диэлектрика. Это сопровождается ослаблением сил упругой связи в диэлектрике, увеличением диэлектрической проницаемости и, соответственно, возрастанием поляризованности и уменьшением температурного коэффициента (как мы и видим на зависимости).

3. Тиконд

Для тиконда характерен электронно-релаксационный тип поляризации, который проявляется при тепловом возбуждении слабосвязанных электронов, локализованных на примесных ионах или точечных дефектах структуры. Действие электрического поля стимулирует однонаправленность электронных переходов, которая и является причиной возникновения электрического момента. Такой механизм поляризации характерен для соединений, содержащих ионы переменной валентности, что присуще оксидам титана, коим и является рассматриваемый в работе тиконд. Инерционность такого типа поляризации резко возрастает с уменьшением температуры.

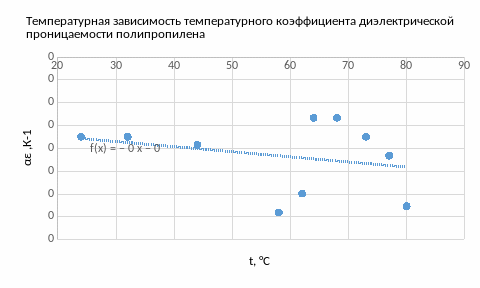

4. Полипропилен

Полипропилен имеет электронный тип поляризации, при котором поляризуемость частиц не зависит от температуры, так как обусловлено внутриатомными процессами, на которое тепловое движение не оказывает влияния. Тем не менее диэлектрическая проницаемость, обусловленная таким механизмом поляризации, уменьшается с повышением температуры, что мы и видим по полученной возрастающей зависимости температурного коэффициента диэлектрической проницаемости. Это объясняется тепловым расширением диэлектрика и уменьшением числа поляризуемых частиц в единице объема.

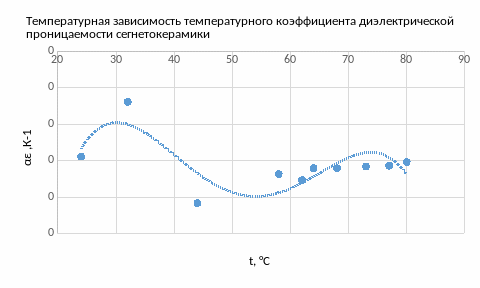

5. Сегнетокерамика

Доменный тип поляризации, определяемый максимумом на зависимости относительной диэлектрической проницаемости. В данной точке сегнетоэлектрик достигает температуры Кюри, при которой исчезает его спонтанная поляризация, его относительная диэлектрическая проницаемость уменьшается с ростом температуры. А относительная проницаемость у сегнетоэлектрика в точке Кюри, где происходит фазовый переход, достигает очень больших значений – 10⁴ и выше.

В ходе данной лабораторной работы были построены температурные зависимости емкости конденсаторов и тангенсов углов диэлектрических потерь для конденсаторов с различными диэлектриками. Были рассчитаны значения теплового коэффициента емкости и теплового коэффициента диэлектрической проницаемости. По полученным значениям построены температурные зависимости температурного коэффициента диэлектрической проницаемости для разных диэлектриков, по ним определены типы поляризации каждого.
