Санкт-Петербургский политехнический университет

Высшая школа киберфизических систем и управления

Метрология, стандартизация, сертификация

Лекция 3: Типы средств измерений. Классификация средств измерений.

Семенов Константин Константинович

27.02.2021

Рассмотрим классификацию средств измерений (как она принята в российской метрологической традиции).

Что такое средство измерений? Это специальное устройство, предназначенное для получения результата измерений.

Разные типы средств измерений:

1

Мера – это такое средство измерений, которое служит для воспроизведения одного или нескольких значений физической величины с заданной точностью.

Примеры: образцовый генератор напряжения электрического тока, гири, калибраторы давления, образцовые резисторы и т.д.

Типы:

Однозначная мера – такая мера, которая используется для воспроизведения только одного значения физической величины. гири и образцовые резисторы.

Многозначная мера – такая мера, которая используется для воспроизведения нескольких значений физической величины. образцовый генератор напряжения.

2

Измерительный прибор – такое средство измерений, которое предназначено для получения результата измерения в форме, удобной для непосредственного восприятия.

Tips: каждый прибор имеет индикатор.

осязание (Алессандро Вольта) Восприятие слух («медленные» измерения)

зрение (дисплей)

Типы:

–приборы с аналоговыми индикаторами (стрелочные)

–приборы с цифровыми индикаторами

1.Какой тип приборов лучше и почему?

2.Как следует считывать результат измерения со стрелочного индикатора?

3

1.В большинстве случаев мы не можем сравнивать приборы только по типу используемого у них индикатора.

Нам следует сравнивать метрологические характеристики – точность и диапазон измеряемых значений.

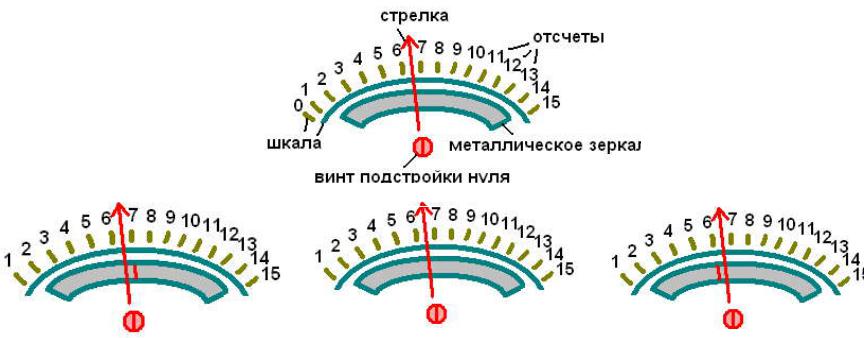

2.Аналоговый индикатор имеет следующую типовую структуру:

4
