Резьба круглая

Резьба с круглым профилем (ГОСТ 9484-81) (рисунок 111). Обладает сравнительно большим сроком службы и повышенным сопротивлением при значительных нагрузках. Применяется для часто свинчиваемых соединений (шпиндели, вентили и т.д.), работающих в загрязненной среде, а также для тонкостенных деталей с накатанной или штампованной резьбой, например, цоколь электролампы.

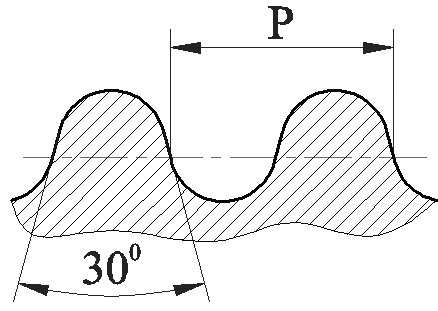

Рисунок 111 - Профиль круглой резьбы

обозначение будет следующим: Кр12х 2,54 ГОСТ 13536-68.

Эксплуатационное назначение резьбы

Крепежная резьба обеспечивает полное и надежное соединение деталей при различных нагрузках и при различном температурном режиме. К этому типу относятся метрическая.

Крепежно-уплотнительная резьба предназначена для обеспечения плотности и непроницаемости резьбовых соединений (без учета ударных нагрузок). К этому типу относятся метрическая с мелким шагом, трубная цилиндрическая и коническая резьбы и коническая дюймовая резьба.

Ходовая резьба служит для преобразования вращательного движения в поступательное. Она воспринимает большие усилия при сравнительно малых скоростях движения. К этому типу относятся резьбы: трапецеидальная, упорная, прямоугольная, круглая.

Специальная резьба имеет специальное назначение и применяется в отдельных специализированных отраслях производства. К ним можно отнести следующие:

- метрическая тугая резьба - резьба, выполненная на стержне (на шпильке) и в отверстии (в гнезде) по наибольшим предельным размерам; предназначена для образования резьбовых соединений с натягом;

- метрическая резьба с зазорами - резьба с необходимая для обеспечения легкой свинчиваемости и развинчиваемости резьбовых соединений деталей, работающих при высоких температурах, когда создаются условия для схватывания (сращивания) окисных пленок, которыми покрыта поверхность резьбы;

- часовая резьба (метрическая) - резьба, применяемая в часовой промышленности (диаметры от 0,25 до 0,9 мм);

- резьба для микроскопов - резьба, предназначена для соединения тубуса с объективом; имеет два размера: 1) дюймовая - диаметр 4/5 І (20,270 мм) и шаг 0,705 мм (36 ниток на 1І); 2) метрическая - диаметр 27 мм, шаг 0,75 мм;

- окулярная многозаходная резьба - рекомендуемая для оптических приборов; профиль резьбы - равнобочная трапеция с углом 60 ⁰.

ГОСТ 2.311-68 устанавливает правила изображения и нанесения обозначения резьбы на чертежах.

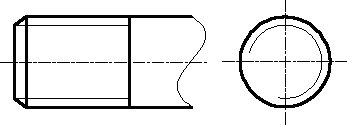

Резьбу на стержне изображают сплошными основными линиями по наружному диаметру резьбы и сплошными тонкими линиями - по внутреннему диаметру.

На изображениях, полученных проецированием на плоскость параллельную оси стержня, сплошную тонкую линию по внутреннему диаметру резьбы проводят на всю длину резьбы без сбега, а на видах, полученных проецированием на плоскость, перпендикулярную к оси стержня, по внутреннему диаметру резьбы проводят дугу, приблизительно равную 3/4 окружности, разомкнутую в любом месте (рисунок 112).

Расстояние  между  тонкой  линией  и  сплошной  основной  принимают  в  пределах  не  менее  0,8 мм  и  не  больше  шага  резьбы  Р.

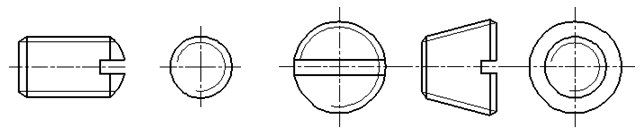

Рисунок 112 - Изображение резьбы на стержне

Резьбу в отверстиях (рисунок 113) изображают сплошными основными линиями по внутреннему диаметру резьбы и сплошными тонкими линиями  - по наружному диаметру.

 На разрезах, параллельных оси отверстия, сплошную тонкую линию по наружному диаметру резьбы проводят на всю длину резьбы без сбега, а на изображениях, полученных проецированием на плоскость, перпендикулярную оси отверстия, по наружному диаметру резьбы проводят дугу, приблизительно равную 3/4 окружности, разомкнутую в любом месте.

Рисунок 113 - Изображение резьбы в отверстии

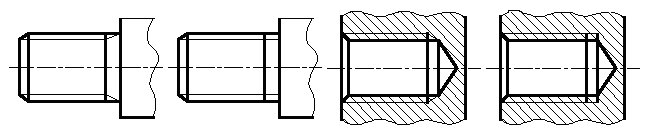

Резьбу, показываемую как невидимую (рисунок 114), изображают штриховыми линиями одной толщины по наружному и по внутреннему диаметру.

Рисунок 114 - Изображение невидимой резьбы

Линию, определяющую границу резьбы, наносят на стержне и в отверстии с резьбой в конце полного профиля резьбы (до начала сбега). Границу резьбы проводят до линии наружного диаметра резьбы и изображают сплошной основной или штриховой линией, если резьба изображены как невидимая (рисунки 114, 115).

Рисунок 115 - Изображение границы резьбы

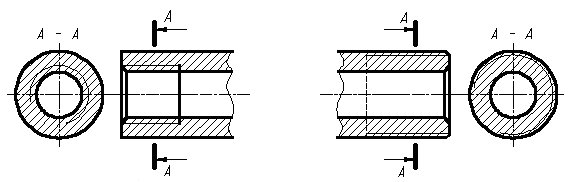

Штриховку в разрезах и сечениях проводят до линии наружного диаметра резьбы на стержнях и до линии внутреннего диаметра в отверстии, т.е. в обоих случаях до сплошной основной линии (рисунок 116).

Рисунок 116 - Изображение резьбы в разрезе

Допускается изображать недорез резьбы, как показано на рисунке 117.

Рисунок 117 - Изображение недореза резьбы

На чертежах, по которым резьбу не выполняют, конец глухого резьбового отверстия допускается изображать, как показано на рисунках, даже при наличии разности между глубиной отверстия под резьбу и длиной резьбы (рисунок 118).

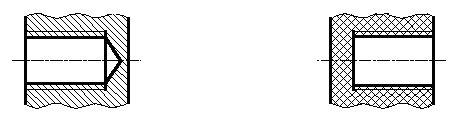

Рисунок 118 - Упрощение в изображении резьбы

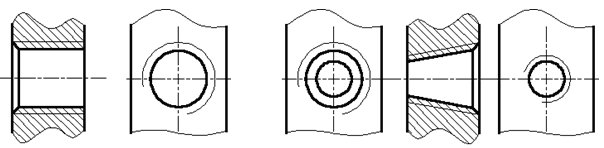

Фаски на стержне с резьбой и в отверстии с резьбой, не имеющие специального конструктивного назначения, в проекции на плоскость, перпендикулярную оси стержня  или отверстия, не изображают (рисунок 115). Сплошная тонкая линия изображения резьбы на стержне должна пересекать линию границы фаски.

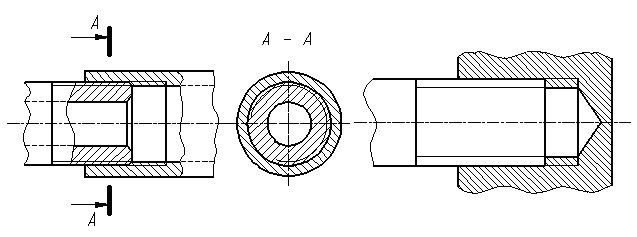

На разрезах резьбового соединения в изображениях на плоскости параллельной к его оси, в отверстии показывается только часть резьбы, которая не закрыта резьбой стержня (рисунок 119).

Рисунок 119 - Разрез резьбового соединения

Лекция №3

Виды изделий и конструкторских документов. Эскизирование. Часть 1.

Конструкторские документы необходимы для его понимания для работы с данным изделием и так изделием называют единицу промышленной продукции количество которое может быть измеряться в штуках или экземплярах различают изделия основного производства изделия вспомогательного производства к основного производства относятся изделие предназначенные для поставки той для реализации ко вторым изделиям относятся изделия предназначены для собственных нужд предприятий cost 2 стой 168 установил следующие виды изделий это детали и сборочные единицы комплексы и комплекты изделия в зависимости от наличия или отсутствия у них составных частей делят на не специфицированы и это детали не имеющий составными частей и специфицированы это сборочные единицы комплексы и комплект состоящий из двух или более составных частей деталью что такое деталь деталью называется изделие изготовленная из однородного по наименованию и марки материала без применения сборочных операций например валик из куска металла трубка из куска листового материала коробка склеенная из куска картона в зависимости от принадлежности различают детали взаимосвязаны и являющийся являющиеся составными частями других изделий например гайка и самостоятельно не входящий в состав других изделиях например ложка например кроме того детали подразделяются на оригинальные оригинальный но содержащий станут эти стандартизированные элементы и стандартный изделий они изготовлены на данном предприятии о получаем и в готовом виде называются покупным вот что касается детали сборочной единицы это изделие составные части которого подлежат соединением между собой на предприятии-изготовителе сборочными операциями и то какие могут быть операции этот операция свинчивания клепка сварка пайка развальцовка сшивка склеивание и так далее например примером сборочный dance является автомобиль станок и так далее и таких сборочных иметь вокруг нас очень много комплексом называют два или более спиц или специфицированных изделия не соединяем их на предприятии-изготовителе сборочными операциями но предназначенные для выполнения взаимно связывать связанных эксплутационных функций например поточная линия станков автоматическая телефонная станция комплектом называют два или более изделия не соединенных на предприятий-изготовителей сборочными операциями и представляющие набор изделий имеющих общие эксплуатационные назначение вспомогательного характера например комплект запасных частей кадр комплект инструментов и принадлежностей комплект упаковочной тары виды конструкторских документов конструкторские документы подразделяются на графические то есть на которых изображение выполнена в виде графических построений это чертеж схема графики так далее и текстовых это документы содержания которых представляет собой текст это спецификации и технические условия различной ведомость зависимости от содержания конструкторских документов их подразделяют на чертеж детали это изображение детали и других данных необходимых для ее изготовления и контроля чертеж сборочный это изображение сборочной единицы и других данных необходимых для ее сборки изготовления и контроля чертеж общего вида это поясняющую конструкцию изделия взаимодействие его составных частей и принцип работы всего изделия теоретический чертеж также имеется это геометрическая форма изделия и координаты расположения составных частей бывает габаритный чертеж это упрощенную контурное изображение изделия с габаритными установочными и присоединительные размеры кроме того значит у нас конструкторской документации мы сказали относится схема это изображение виде условных изображений или состав или обозначить составных частей изделия связь между ними спецификация определяет состав сборочной единицы комплексов и комплектов входящих в данное изделие конструкторские документы предназначенные для разового использования могут выполняться в адские знамени эскизам то что мы с вами будем рассматривать на наших практических занятиях называется изображение временного характера выполненные от руки и на глаз но соблюдением пропорций нашего объекта по содержанию к стенам предъявляются такие же требования к рабочим чертежам отступление от масштаба не должно нарушать пропорции элементов детали на ее изображений последовательность выполнения эскиза детали с натуры можно разбить на две стадии это подготовительную и основной что же включать себя эти стадии 1 стадии это подготовительный прежде всего внимательно изучаются деталь ознако ознакомиться с ее конструкции определяют имеющейся раз отверстия приливов ланса и так далее мысленно расчленяя детально простые геометрические формы и определяют как эти формы собраны в единое целое второй момент подготовительной стадии установить наименование детали материал из которого она изготовлена назначения ра чее положение летали в изделий третьем выбрать положение детали для построения и главного изображения главным изображением может быть вид разрез или сочетание вида с разрезом главное изображение должно давать наибольшее представление о форме и размерах детали при выборе главного изображения нужно учитывать некоторые требования конструктивного и технологического порядка например детали обрабатываем и на токарном станке например это оси кольца шпинделя валы и так далее изображаются в таком положении которое они занимают во время обработки точения то есть геометрическая ось располагается параллельно основной надписи чертежа штампованные детали помещают на главном изображение соответственно их положению при штамповке заготовки к от которых получаются литью располагают так как они находятся в изделии или в процессе разметки на сметочные доски разделочные плите типа при этом основная обработанная плоскость детали чаще всего занимает горизонтальное положение четвертый момент в подготовительной стадии определить необходимое минимальное но достаточное число изображение видов разрезов и сечений его наст их элементов которые полностью а нам характеризует нашу деталь установить величину изображения подготовить бумагу карандаши и ластик эскиза рекомендуется выполнять либо на миллиметровой бумаге или на бумаге в клетку бумага в клетку или миллиметровка позволяют удерживать проекционную связь параллельной стене симметричности брожения и так далее когда проведена подготовительная стадия разработки эскизов приступает к основной стадии выполнения эскизов на выбранном формате наносят рамку и выделяют в правом нижнем углу места для основной надписи при этом не забывают про дополнительную надпись размер который 400 на 70 миллиметров где указывается шифр работы повторяется шеф работ при этом надо иметь ввиду что поле чертежа эскиза поле эскиза должно быть занято на 70-80 процентов изображениями чтобы не было слишком много пустых пустого места и больше изображать наша эскиз нашей детали более более крупном масштабе тоже не имеет смысла иначе будут проблемы с простановка размеров с нанесением цифр и так далее с подписью изображений если они таковые нужны определяют нагло соотношение габаритов детали и намечаю прямоугольники для всех планируемых изображений при этом учитывают свободную площадь между изображениями необходимую для нанесения размеров надписи технических требований удачная компоновка плане планировка чертежа имеет определенные ну восприятия хорошие нашего эскиза дальше проводят оси симметрии оси отверстия наносят внешние контуры каждого изображения определяя соотношение между частями элементами детали на глаз без обмера изображает конструктивные элементы изделия фаски проточки уклон и так далее не упрощая изображение их на эскизе предварительно проделанный геометрический анализ детали позволяет точнее и целесообразнее выполнять построение изображения на эскизе четвертый момент тонкими линиями намечают контуры разрезов и сечений при этом учитывают что внутренняя поверхность детали как правило параллельно внешней оси отверстия крепежных деталей должна быть перпендикулярной к опорным поверхностям гаек и головок болтов центр отверстия чаще всего располагаются симметрично относительно оси детали или по вершинам правильных многоугольник следующий момент 5 проверяют выполненное изображение убирают лишние линии обводит видимо контур изображения сплошной основной линией она для этого предназначен и заштриховываю то разрезы и сечения это выполняют сплошной тонкой выносные и размерные линии наносят на эскизе это 6 наш момент в нашем плане основном плане выполнения скинут размеры на чертежах можно разбить на три группы размеры определяющий деталь в целом это габариты им относится длина ширина высота 2 типоразмеров размер определяющие взаимное положение элементов детали это относительно мера и размеры отдельных элементов детали размеры внешних элементов располагаются со стороны вида а внутри них со стороны разреза если таковой у нас выполнен нанесение размеров ведут с учетов инструктивных и технологических баз из затем инструментами отмеряют детали и наносят размерные числа вот при проставлении размерных чисел у размеров нужно быть внимательным в том плане что некоторый размер являются стандартными значений имеет стандартное значение то есть их значения нужно сверять со справочными данными они могут быть только в соответствии выполнен соответствии с гостом а некоторые размеры можно представлять сразу после измерения определяют шероховатость поверхности детали есть а на это требуется да а это чаще всего требуется и обозначает гиены эскизе принятыми условными знаками при определении шероховатости учитывать технологию изготовления детали либо конструктивные особенности ее поверхности выполняют нет необходимые надписи то есть заполняет основную надпись проставляет требование технически заполняют основную надпись и окончательно оформляют эскиз

Лекция №3. Часть 2.

Виды изделий и конструкторских документов. Эскизирование.

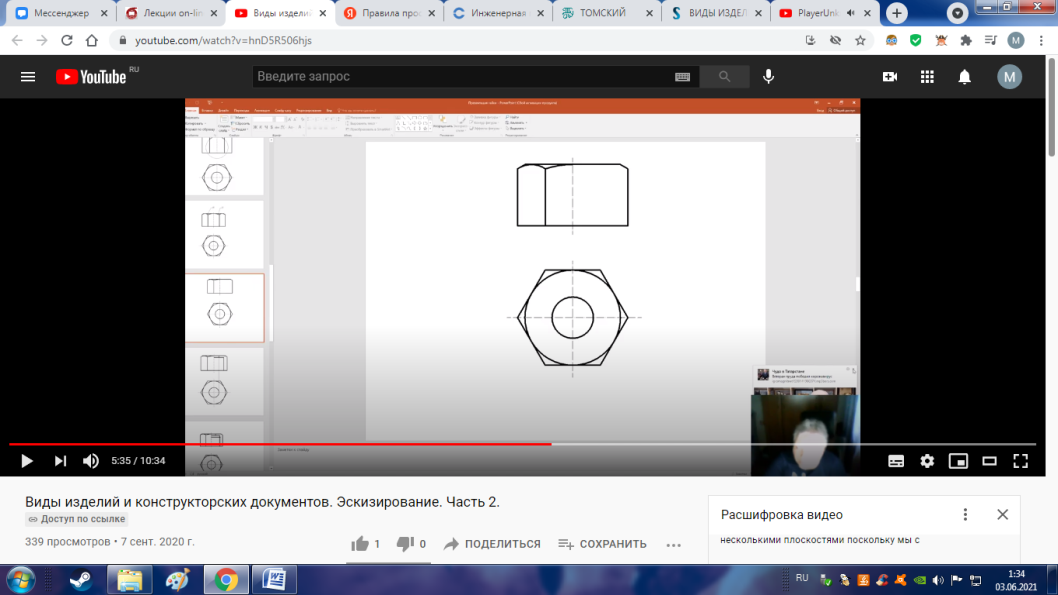

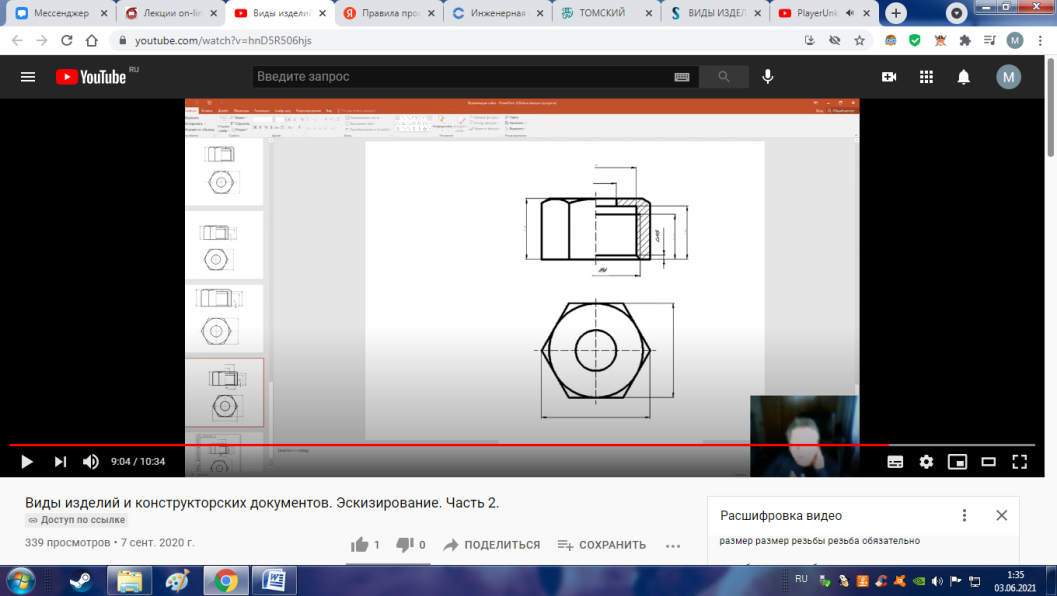

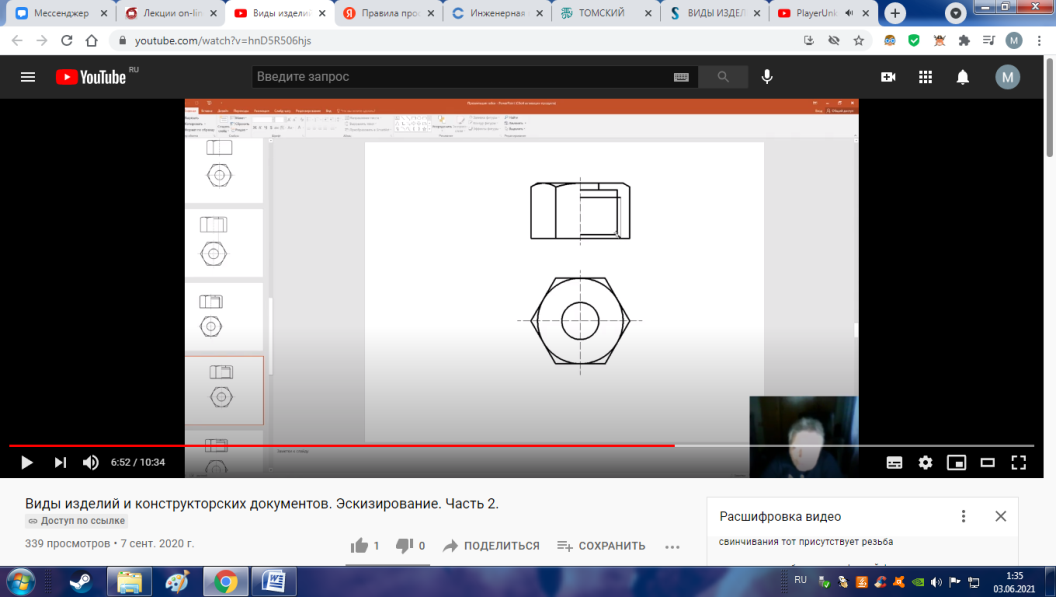

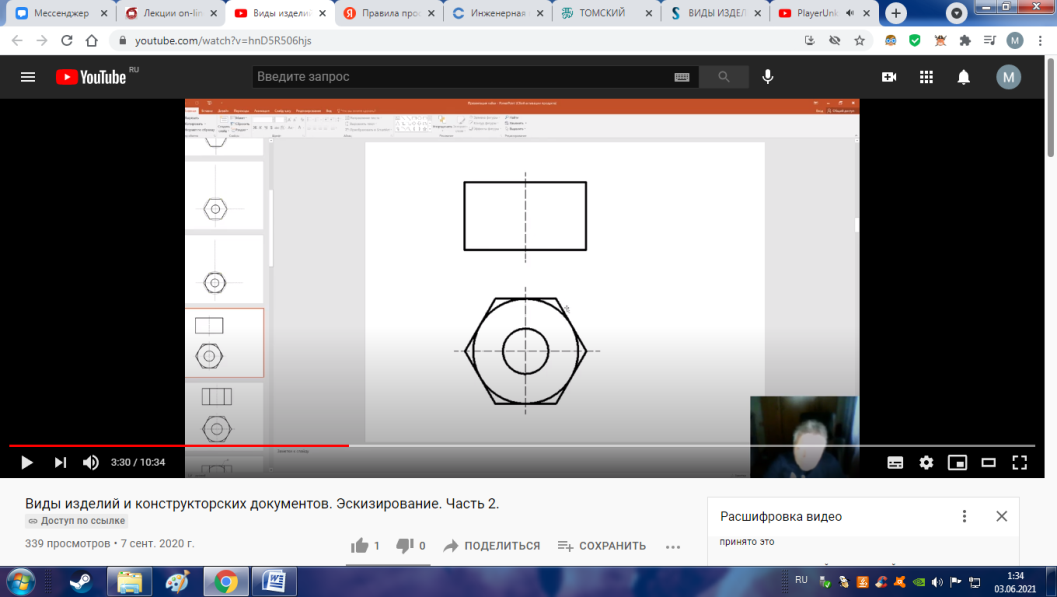

Эскизирование накидной гайки для этого мы воспользуемся презентации накидной гайки и посмотрим как выполняется эскиз эскиз выполняется еще раз повтори анализ таки миллиметровой бумаге либо листочки в клеточке но у нас здесь и экран белый поэтому мы будем считать что у нас это миллиметровая бумага и так построение ски дома напал моего мы начинаем с выпо нения осевой линии вот это у нас первый своими кадр это наша презентация это построение осевой линии далее гайка накидная представляет из себя шестигранную призму шестигранная призма правильная а шестигранная призма построение и начинается

с горизонтальной проекции а именно с построение окружности которая нам поможет построить вписанный в нее шестиугольник потому что на виде сверху гайка у нас с вами представляет правильный вписаны в эту окружность шестиугольник я напоминаю что размеру мы здесь никакие не используем никакие размеры мы просто выполняем построением вам глазомер нам масштабе но помня что изображение должно занимать у нас 70 процентов поля нашего эскиза также напоминаю что для того чтобы вписать и правильный шестиугольник в окружность мы не меняя раствора циркуля то есть оставь и оставив и вот таким же как мы вычеркивали окружность делаем на горизонтальной оси 2 засечки с одной стороны 2 засечки с другой стороны и ну на горизонтальной оси раствором циркона равном радиусу делаем засечки на окружности и последовательно эти точки соединяем в результате у нас получается вписанный правильный шестиугольник в этот шестиугольник мы с вами вернее на виде сверху мы изобразим окружность который будет соответствовать отверстию в нашей накидной гайки отверстию кроме того на гайке у нас будет построена фаска фаска строится для того чтобы убрать острые кромки с вашей детали вот это вот острая фаска который снимает острой кромки называется восточной окружностью она вписана бывает в шестиугольник нашей guy затем начинаем построение вида спереди при этом помним что сохраняются проекционной связи то есть вот у нас все проекционной связи как у нас было принято это они находятся на одной вертикальной линии связи фронтально правится связано с горизонтальной и вертикальной линии связи то есть мы определили внешний вид нашей гайки на виде спереди дальше начинаем очерчивать контуры уже нашей детали то есть вот опять таки в проекционной связи мы строим ребра гайки который соответствует нашим вершинам нашего шестиугольника вот тут вот тоже все про производится в проекционной связи дальше мы выполняем строим окружность которая соответствует как раз-таки соответствует фаски на то и на поверхности графики на поверхность этой призмы у нас мы полностью выполняем переднюю грань у гайки и две боковые грани и вот верхняя часть плоскость это и будет восточная окружность которое мы получили в результате снятия вот этих

вот уголков острых кромок у наши гайки затем внешний контур гайки у нас закончен то есть оно понятно с точки зрения своего внешнего контура теперь разговор пойдет о внутреннем содержании нашей дать для того чтобы изобразить внутреннюю часть гайки мы воспользуемся разрезом поэтому правую часть левая часть остается видом а правую часть мы сделаем разрезом такое изображение называется вида разрезом на вы что и в общем то на разрешается выполнять воском для того чтобы пояснить внутренне конфигурацию той или иной детали разрез это изображение который получается при мысленном размещение предмета одной или несколькими плоскостями поскольку мы с вами делаем вида разрез то у нас а им будет он у нас разрез получается фронтальный и он будет выполнен плоскостью параллельно фронтальной плоскости проекций значит что у нас тут в разрезе будет присутствовать то отверстие которое мы сказали имеющуюся сверху на гайке мы его проводим в проекционной связи то есть вот здесь она у нас с вами изображена тонкой сплошной линией дальше у нас имеется внутреннее то же отверстие у гайки которые бы на виде сверху не видим поэтому винт видно на только в разрезе кроме того у нас с вами на части вот этого отверстия внутри него присутствует резьба резьба внутренняя резьба метрическая потому что она является крепежный резьбой и наша гайка именно здесь предусматривается для соединения крепление деталей и резьба изображается двумя линиями толстый внутренний диаметр внутренней резьбы и тоненько ли не это наружный диаметр и внутренние действует из болгарки повторяю внутри для удобства свинчивания тот присутствует резьба предваряется обязательно фаской фаска это конический выст или углубляем данном случае это углубление которое вот срезает эти внутренние кромки и способствуют неоднократному сбору и разборки ваши какой-то сборочной единицы следующий момент это мы то что попадают в секущую плоскость в разрезе обязательно заштриховываете сплошными тонкими линиями штриховка проходит под углом 45 градусов к основной надписи шаку штриховки счас сохраняется одинаковый и у нас получается с вами изображения вида и разреза вот теперь мы оценим у нас получился полное представление детали внешний контур до внутренней тоже тогда мы видим что есть два отверстия одно отверстие гладко и второе отверстие резьбовое она выпила бы выполнена не на всю оставшуюся длину после гладкого отверстия она определенную длина резьбы он здесь определенно у гайки она определенно изготовлением и так далее но и в зависимости от назначения детали теперь начинаем простановка размеров каким размеры ставим мы ставим высоту детали мы ставим ширину детали это так называемый размер под ключ мы ставим фаску вот коническую впадину дальше мы ставим длиной изба вой части глубину отверстия ставим поэтому продублировали до так дальше мы ставим еще внутренние размеры это диаметр отверстия размер размер резьбы резьба обязательно сам обозначения избы сопровождаются буквы данном случае мы сказали что это резьба у нас с вами метрическое крепежные ставим размер внутреннего диаметра резьбы внутри малого диаметра резьбы нашей и добавляем еще один габаритный размер это длину нашей гайки или диаметр описанной окружности у гайки он так называется в конечном счете мы получаем вот такой вот эскиз гайки посмотрите пожалуйста очень стоят необходимые размеры по которым можно гайку изготовить поле чертежа имеется масштаба нет он здесь у нас не указывается указом материал название детали на первом месте существительное гайка накидная указывается шифр нашей работы дальше масштаб нет листов 1к нету это аббревиатура нашего вуза и разработчик данного и т.д.

Лекция №4

Правила простановки размеров на чертежах

Основанием для определения величины изделия и его элементов служат размерные числа, нанесенные на чертеже. Размеры всегда указывают истинные независимо от того, в каком масштабе и с какой точностью выполнено изображение. Размеры должны быть назначены и нанесены так, чтобы по ним можно было изготовить деталь, не прибегая к подсчетам.

Размеров должно быть минимальное количество, но достаточное для изготовления и контроля изделия. Отсутствие хотя бы одного из размеров делает чертеж практически непригодным. Размеры должны быть нанесены так, чтобы при их чтении не возникало никаких неясностей или вопросов. Следует помнить, что чертеж читают в отсутствии автора.

Согласно ГОСТ 2.307-2011 — «Нанесение размеров и предельных отклонений» линейные размеры на чертеже приводят в миллиметрах, без обозначения единицы измерения. Угловые размеры указывают в градусах, минутах, секундах с обозначением единицы измерения. Каждый размер наносят на чертеже, в основной надписи только один раз, повторять его недопустимо.

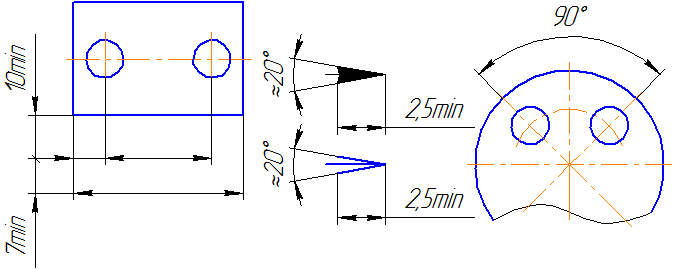

При указании размеров прямолинейных отрезков размерные линии проводят параллельно этим отрезкам на расстоянии не менее 10 мм от линии контура и 7 мм друг от друга, а выносные линии проводят перпендикулярно размерным. Выносные линии должны выходить за концы стрелок размерной линии на 1…5 мм. Стрелка размерной линии должна иметь длину не менее 2,5 мм и угол при вершине около 20° (Рисунок 3.1). Размеры и форма стрелок должна быть одинаковыми на всем чертеже.

На чертежах деталей размеры проставляют, исходя из технологии изготовления данной детали и из того, какими поверхностями данная деталь соприкасается с другими деталями сборочной единицы.

Это сказывается на выборе конструкторской базы.

Базированием называется придание заготовке требуемого положения относительно выбранной системы координат.

Базой называется поверхность или сочетание поверхностей, ось или точка, принадлежащие изделию или заготовке, и используемые для базирования.

Конструкторская база — база используемая для определения положения детали или сборочной единицы в изделии.

Основное правило нанесения размеров — группирование размеров, относящихся к одному геометрическому элементу на одном изображении, на том, на котором данный элемент наиболее наглядно представлен. Не всегда это удается выполнить, но к этому всегда стремимся.

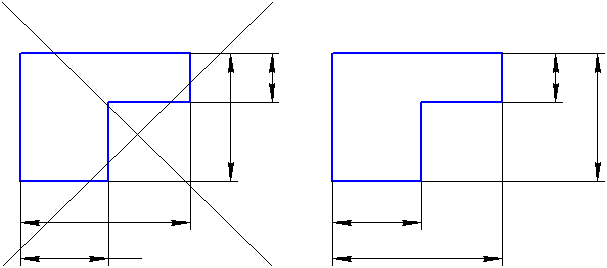

Размерные линии предпочтительно наносить вне контура изображения. Не допускается использование линии контура, осевые, центровые и выносные линии в качестве размерных. Недопустимо пересечение размерных и выносных линий, показанное на зачеркнутом Рисунке 3.3, а. Правильное нанесение размеров для этого случая приведено на Рисунке 3.3, б.

Рисунок 3.3

Как видим, меньшие размеры следует размещать ближе к контуру детали, число пересечений размерных и выносных линий при этом сократится, что облегчит чтение чертежа.

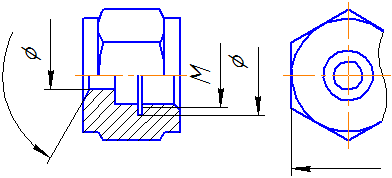

Размерную линию проводят с обрывом, если с одной стороны изображения нет возможности провести выносную линию, например, в случае совмещения вида и разреза (Рисунок 3.4, а), а также, если вид или разрез симметричного предмета изображают только до оси или с обрывом (Рисунок 3.4, б). Обрыв размерной линии делают дальше оси или линии обрыва предмета.
