Материал: Лекція 11
Лекція 11 Пальові фундаменти.
Проектування пальових фундаментів
1
2
Інші методи визначення несучої здатності паль (Fd)
За результатами статичного зондування
Натурні випробування дослідних паль статичним навантаженням
Натурні випробування дослідних паль динамічним навантаженням

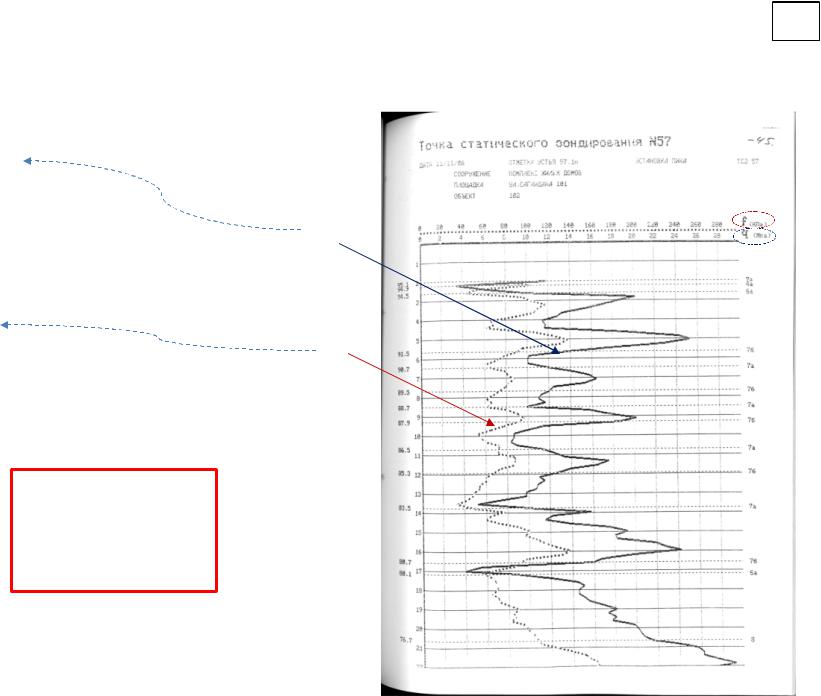

Визначення несучої здатності паль (Fd) |
3 |
за результатами статичного зондування |
|
Граничний опір ґрунту під нижнім кінцем палі
R s 1q s
Часткове значення граничного опору палі |
‘ |
||
Fu R s A fhu |
|||
qs |
|||
Середнє значення граничного опору ґрунту на бічній поверхні палі |
|||
f |
i fsi hi cf |
fsi |
|
h |
|||
|
|||
Несуча здатність палі
c n Fu
F d |
|
1 |
|
|
|
|
|
n g |
Визначення несучої здатності паль (Fd) |
4 |
за результатами натурних випробувань дослідних паль статичним навантаженням

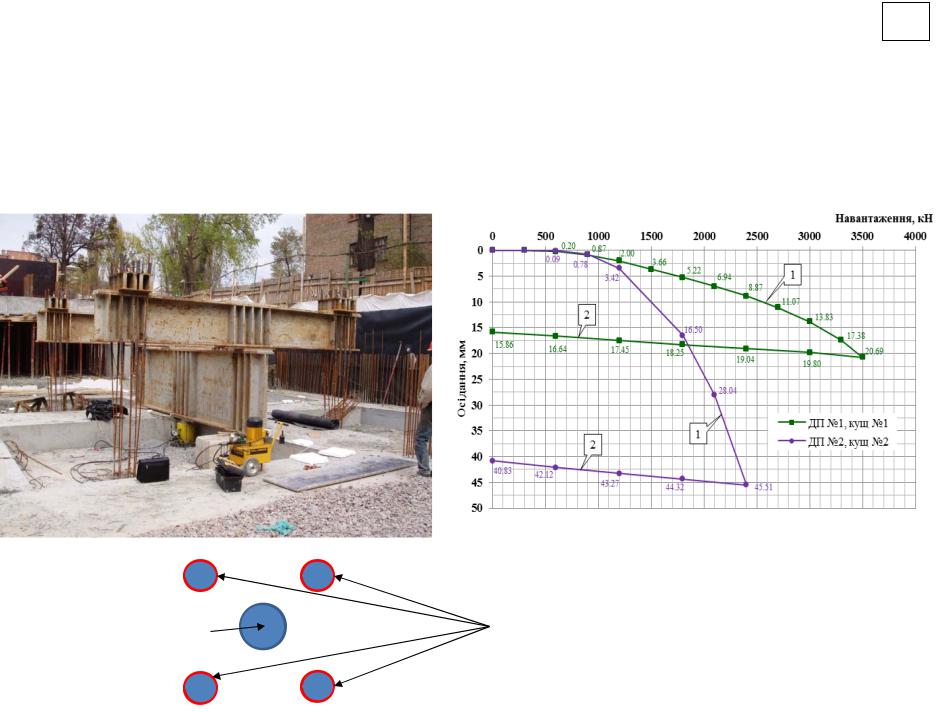

Випробувальний стенд для випробування |
Графіки залежності осідання |
|
дослідних паль від навантаження |
||
одиночної палі |
||
|
Fd визначають з графіка випробування паль за ДСТУ Б В.2.1-27:2010
Випробувальна паля – |
Анкерні палі – працюють на |
працює на стиск |
висмикування |
Інші методи визначення несучої здатності паль (Fd)
за результатами натурних випробувань дослідних паль динамічним навантаженням

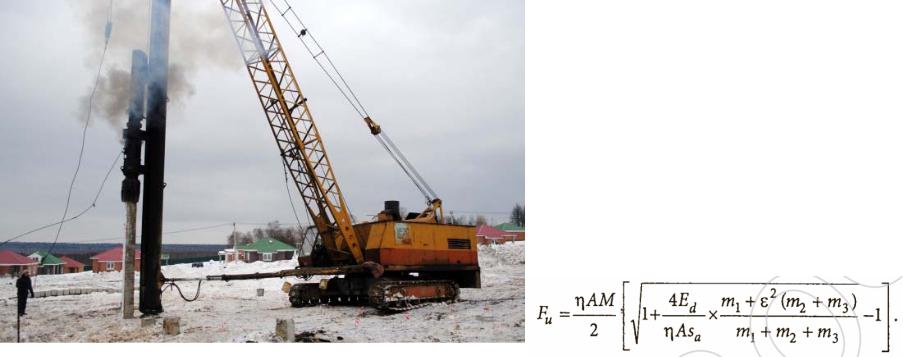

Копрова установка для забивання та випробування паль
Проводять серію з одного, трьох та п’яти ударів, визначаючи при цьому відмову палі та розрахункову відмову.
Відмова – середня величина осідання палі за один удар.
За розрахункову відмову палі приймають більший відказ з серій 3 або 5 ударів.
Несучу здатність палі визначають за формулою:
