Материал: Лабораторная работа 3 (Вариант 5)

Федеральное Агентство Связи Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования «Московский технический университет связи и информатики»

Центр заочного обучения по программам бакалавриата

Кафедра информационной безопасности

Лабораторная работа №3

«IP-адресация»

Выполнила: Иванова Иоанна, студентка группы БСТ17хх

Вариант: 05

Содержание

1. Цель работы. 3

2. Исходные данные. 3

3. Задания на лабораторную работу. 5

4. Контрольные вопросы. 6

5. Выводы. 7

1. Цель работы.

• Определить IP-адрес, маску подсети и шлюз по умолчанию.

• Определить к какому классу IP-сетей относится данный адрес.

• Определить тип IP-адреса: публичный или приватный.

2. Исходные данные.

IP-адрес (Internet Protocol Address) — сетевой адрес узла в компьютерной сети, построенной по протоколу IP. При связи через сеть Интернет требуется глобальная уникальность адреса (используются «реальные», «публичные», «честные» IP-адреса), в случае работы в сегменте локальной сети требуется уникальность адреса в пределах сети (для работы устройств используются «приватные», «внутренние», «нечестные» IP-адреса, которые определяются RFC 1918). Для работы в Интернете, когда на компьютере пользователя используются «приватные» адреса, используется механизм NAT (Network Address Translation), который «транслирует» «приватные IP-адреса» в «реальные IP-адреса».

Класс сети, к которому принадлежит IP-адрес, определяется диапазоном значений старшего октета (в случае использования классовой модели адресации), либо значением размера маски подсети (в случае использования бесклассовой модели маршрутизации). IP-адрес рабочей станции, маску подсети, в которой эта рабочая станция находится, и IP-адрес шлюза подсети можно определить с помощью команды «Ipconfig /all» командной строки OS Windows (Рис. 1).

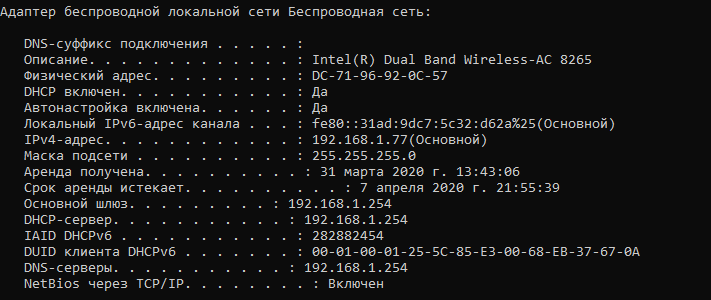

Рисунок 1. Результат выполнения команды «ipconfig /all»

В данном окне представлены сетевые настройки компьютера, среди которых можно найти все интересующие нас параметры.

3. Задания на лабораторную работу.

• Определите сетевые настройки рабочей станции (IP-адрес, маску подсети и IP-адрес шлюза), используя команду «ipconfig /all» (Рис. 2).

• Выясните, к какому классу сетей относится сеть, к которой подключен ваш компьютер

• Определите, является IP-адрес вашей рабочей станции приватным или публичным.

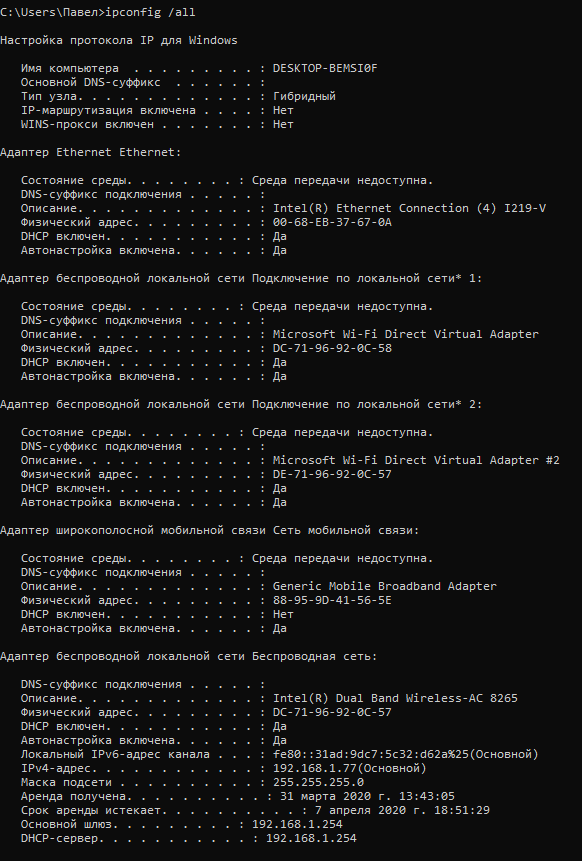

Рисунок 2. Сетевые настройки рабочей станции.

Сеть, к которой подключен мой компьютер, относится к Классу C, так как первый октет имеет значение: «192₁₀ или 11000000₂» (табл. 1).

Таблица 1. Диапазоны IP-адресов.

Класс IP-адреса	Первый октет, десятичное значение	Первый октет, двоичное значение	Возможное количество узлов
Класс А	1-126	00000001 – 01111110*	16,777,214
Класс В	128-191	10000000 – 10111111	65,534
Класс С	192-223	11000000 – 11011111	254

*IP-адрес 127(01111111) относится к классу А и зарезервирован для самотестирования (loopback – обратной связи), поэтому не может назначаться в сети.

IP-адрес моей рабочей станции, 192.168.1.77, является приватным (табл. 2).

Таблица 2. Диапазон приватных IP-адресов

Класс	Диапазон приватных IP-адресов
А	10.0.0.0 – 10.255.255.255
В	172.16.0.0 – 172.31.255.255
С	192.168.0.0 – 192.168.255.255

Таблица 3. Диапазон публичных IP-адресов

Класс	Диапазон приватных IP-адресов
А	1.0.0.0 – 9.255.255.255 11.0.0.0 – 126.255.255.255
В	128.0.0.0 – 172.15.255.255 172.32.0.0 – 191.255.255.255
С	192.0.0.0 – 192.167.255.255 – 233.255.255.255

4. Контрольные вопросы.

1. Для каких целей предназначен класс D компьютерных сетей?

• Класс D, с диапазоном адресов 224.0.0.0 - 239.255.255.255 предназначен для многоадресатных пакетов, с помощью которых во многих разных протоколах данные передаются многочисленным группам хостов, т.е, если в пакете в качестве адреса назначения указан адрес класса D, то такой пакет должны получить все узлы, которым присвоен данный адрес. Адреса класса D обозначают особый групповой адрес – multicast.

2. Какое максимальное количество узлов может содержать сеть класса B?

• Максимальное количество узлов - 65 534.

3. В чем отличие приватных IP-адресов от публичных, и какие из них не маршрутизируются в сети Интернет?

• Публичным IP-адресом называется IP-адрес, который используется для выхода в Интернет. Публичные IP-адреса маршрутизируются в Интернете, в отличие от частных адресов.

Приватные IP-адреса не маршрутизируются в Интернете и на них нельзя отправить трафик из Интернета, они работают только в пределах локальной сети.

4. Для чего используется маска подсети, и зачем нужен адрес шлюза?

• Маска подсети — битовая маска для определения по IP-адресу адреса подсети и адреса узла (хоста, компьютера, устройства) этой подсети. В отличие от IP-адреса маска подсети не является частью IP-пакета. Благодаря маске можно узнать, какая часть IP-адреса узла сети относится к адресу сети, а какая — к адресу самого узла в этой сети.

5. Какой командой можно определить IP-адрес рабочей станции?

• Для определения IP-адреса рабочей станции используется команда «ipconfig /all».

5. Выводы.

В данной работе мы научились определять IP-адрес, маску подсети и шлюз по умолчанию; определять к какому классу IP-сетей относится данный адрес, а также определять тип IP-адреса: публичный или приватный.

Москва, 2020
