Таблица 6(АКМ)

Ω, кГц

????, %

Изменение коэффициента модуляции за счет изменения модулирующей частоты возможно за счет «непрямоугольности» амплитудно-частотной характеристики полосового фильтра. Действительно, если бы она была абсолютно прямоугольной, то при увеличении модулирующей частоты до определенного значения боковые составляющие выйдут за пределы полосы пропускания и полностью исчезнут, останется лишь несущая. Чем круче фронт и спад АЧХ полосового фильтра (контура), тем чувствительнее изменение коэффициентамодуляции от модулирующей частоты (рис. 19).

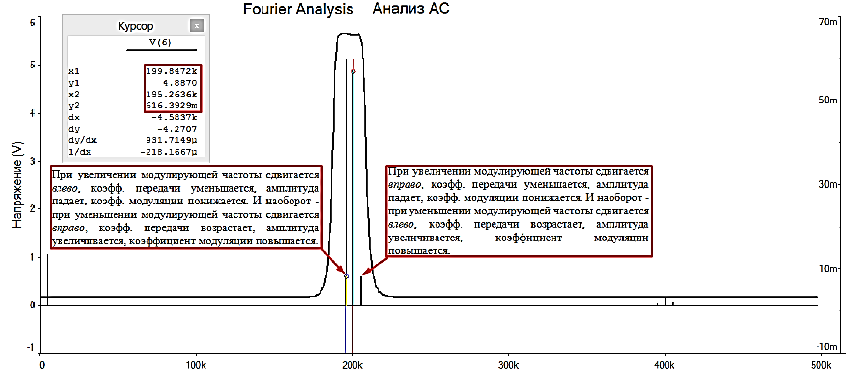

Рис. 2.19. Пояснение к изменению коэффициента модуляции при изменении модулирующей частоты

Содержание отчета

1. Выполненное домашнее задание (параметры контура/готовыйполосовой фильтр, характеристики нелинейного элемента, спектр выходного колебания до фильтрации, АЧХ контура/полосового фильтра).

2. Изображения отредактированных и собранных принципиальных схем.

3. АБМ: осциллограммы с базы транзистора (бигармоническийсигнал) и выхода модулятора (АМ сигнал) с резистивной/колебательнойнагрузкой (до и после фильтрации).

4. АЭМ и АКМ: осциллограммы только с выхода модулятора(с коллектора) с резистивной/колебательной нагрузкой (до и послефильтрации).

5. Заполненные таблицы 2.2 – 2.7, графически построенные зависимости по заполненным таблицам.
