Таблиця 2.2.2

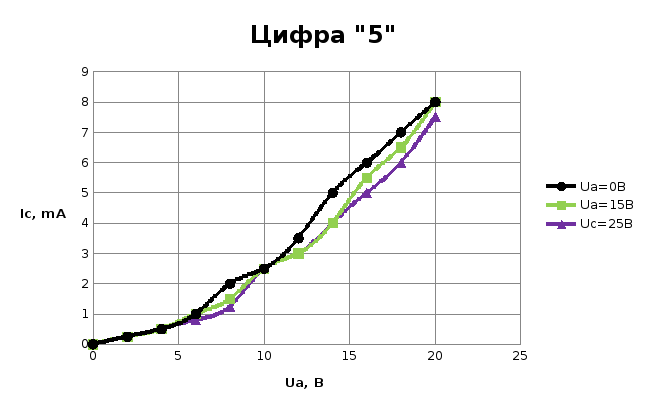

Рис. 2.2.1 - Сімейство сіткових характеристик вакуумного індикатора Ia=f(Uc) для цифри "5"
Сімейство сіткових характеристик вакуумного індикатора Iс=f(Uc) для літери "Г"
Таблиця 2.2.3
|
Літера Г (сегменти 2,3,5,7) |
|||||
|
Uа=0B |
Uа=15B |
Uа=25B |
|||
|
Uс, В |
Iс, мА |
Uс, В |
Iс, мА |
Uс, В |
Iс, мА |
|
0 |
0 |
0 |
0 |
0 |
0 |
|
2 |
0 |
2 |
0 |
2 |
0,23 |
|
4 |
0,5 |
4 |
0,4 |
4 |
1 |
|
6 |
1 |
6 |
1 |
6 |
1,24 |
|
8 |
1,24 |
8 |
1,4 |
8 |
1,5 |
|
10 |
2,4 |
10 |
2,4 |
10 |
2 |
|
12 |
3,74 |
12 |
3 |
12 |
3 |
|
14 |
5 |
14 |
4 |
14 |
3,4 |
|
16 |
6 |
16 |
5 |
16 |
4,3 |
|
18 |
7 |
18 |
6,4 |
18 |
5,2 |
|
20 |
8,5 |
20 |
7,5 |
20 |
6,5 |

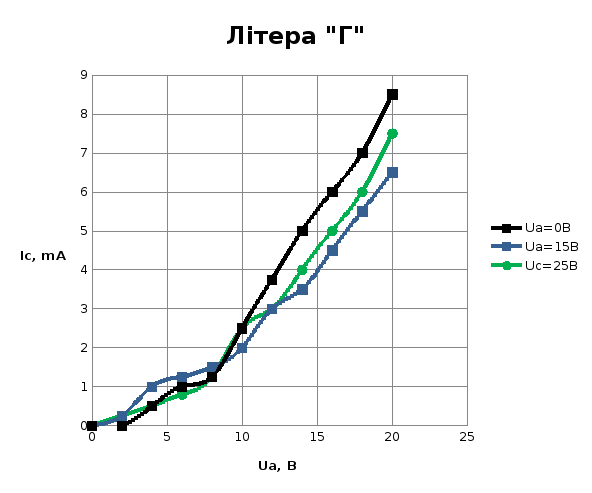

Рис. 2.2.2 - сімейство сіткових характеристик вакуумного індикатора Ia=f(Uc) для літери "Г"
2.3. Встановити залежність величини випромінюваного світлового потоку обраних конфігурацій анодів-сегментів від напруги на сітці при номінальній анодній напрузі F=f(Uc).
Таблиця 2.3.1
Залежність випромінюваного світлового потоку від напруги на сітці F=f(Uc) для цифри "5"
|
Uа=25B |
|
|
Uс, В |
Iф, мкА |
|
0 |
0 |
|
2 |
3 |
|
4 |
7 |
|
6 |
15 |
|
8 |
21 |
|
10 |
24 |
|
12 |
29 |
|
14 |
34 |
|
16 |
36 |
|
18 |
41 |
|
20 |
44 |

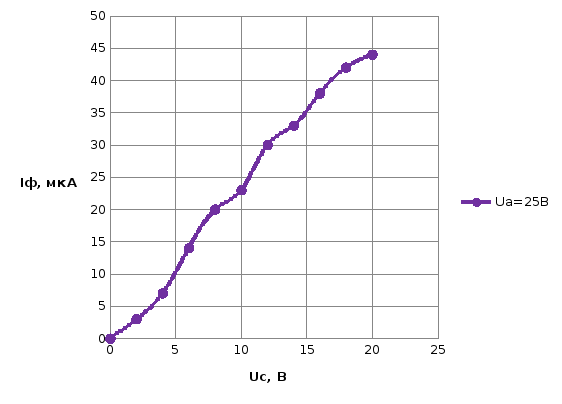

Рис. 2.3.1 Залежність випромінюваного світлового потоку від напруги на сітці F=f(Uc) для цифри "5"
Залежність випромінюваного світлового потоку від напруги на сітці F=f(Uc) для літери "Г"
Таблиця 2.3.2
|
Uа=25B |
|
|
Uс, В |
Iф, мкА |
|
0 |
5 |
|
2 |
7 |
|
4 |
9 |
|
6 |
13 |
|
8 |
15 |
|
10 |
21 |
|
12 |
24 |
|
14 |
26 |
|
16 |
28 |
|
18 |
30 |
|
20 |
32 |

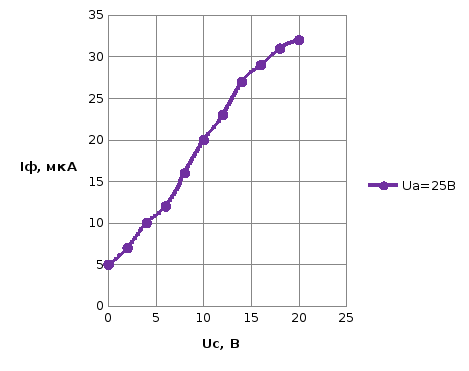

Рис. 2.3.1 Залежність випромінюваного світлового потоку від напруги на сітці F=f(Uc) для літери "Г"
2.4 Встановити залежність величини випромінюваного світлового потоку обраних конфігурацій анодів-сегментів від одночасної зміни анодної та сіткової напруг F=f(Ua, Uc).
Залежність величини випромінюваного світлового потоку від одночасної зміни анодної та сіткової напруг F=f(Ua, Uc) для цифри "5"
Таблиця 2.4.1
|
Uа, В |
Uс, В |
Iф, мкА |
|
0 |
0 |
0 |
|
2 |
2 |
0 |
|
4 |
4 |
0 |
|
6 |
6 |
2 |
|
8 |
8 |
3 |
|
10 |
10 |
5 |
|
12 |
12 |
6 |
|
14 |
14 |
10 |
|
16 |
16 |
15 |
|
18 |
18 |
25 |
|
20 |
20 |
32 |

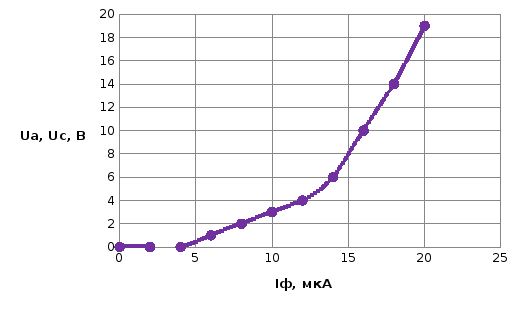

Рис. 2.4.1 - Залежність величини випромінюваного світлового потоку від одночасної зміни анодної та сіткової напруг F=f(Ua, Uc) для цифри "5"
Залежність величини випромінюваного світлового потоку від одночасної зміни анодної та сіткової напруг F=f(Ua, Uc) для літери "Г"
Таблиця 2.4.2
|
Uа, В |
Uс, В |
Iф, мкА |
|
0 |
0 |
0 |
|
2 |
2 |
0 |
|
4 |
4 |
0,01 |
|
6 |
6 |
2 |
|
8 |
8 |
3 |
|
10 |
10 |
5 |
|
12 |
12 |
7 |
|
14 |
14 |
10 |
|
16 |
16 |
17 |
|
18 |
18 |
23 |
|
20 |
20 |
32 |
Рис. 2.4.2 - Залежність величини випромінюваного світлового потоку від одночасної зміни анодної та сіткової напруг F=f(Ua, Uc) для цифри "5"
2.5. Розрахувати статичні параметри s, r, використовуючи графіки пунктів 2.2 та 2.3.
S= ∆Ia/∆Uc, при Ua=const

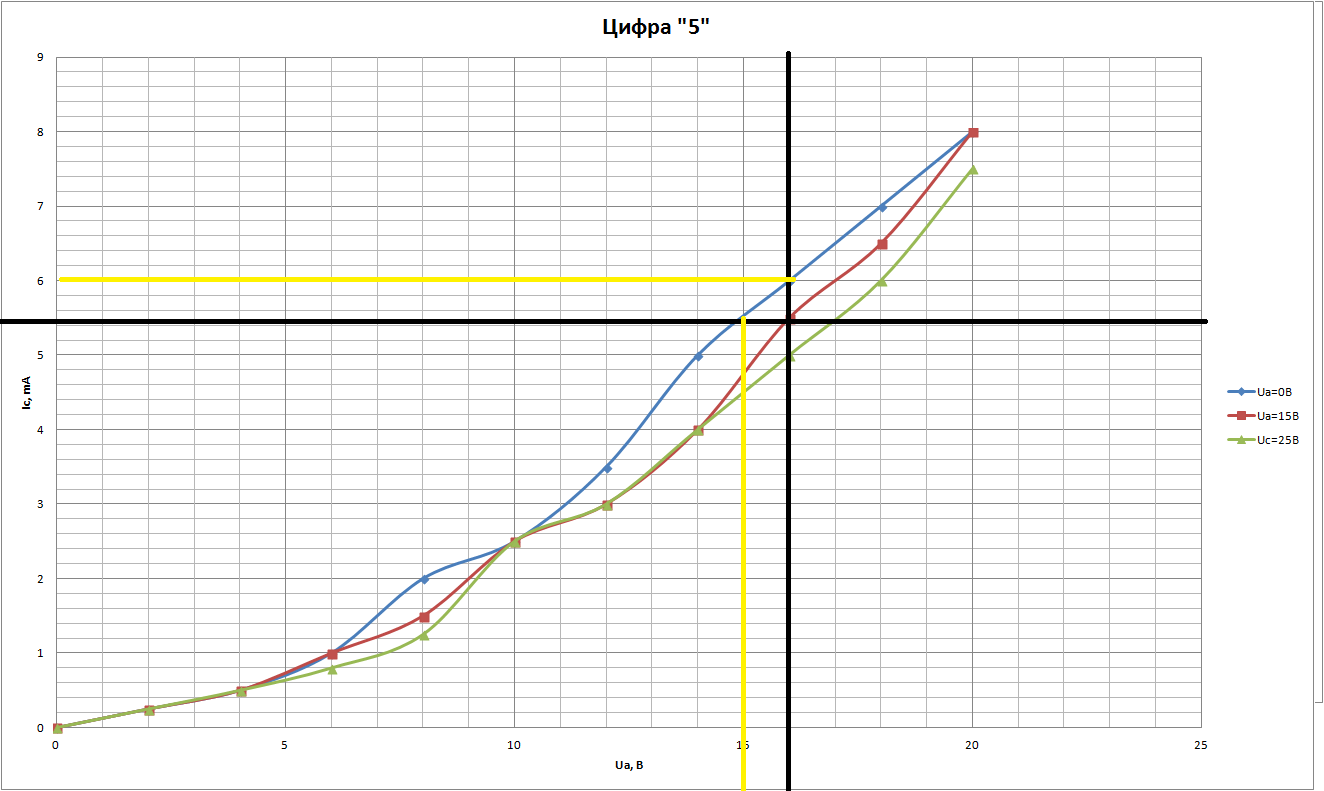

Рис. 2.5.1 - вимірювання крутизни характеристики
Згідно рис. 2.5.1, ∆Ia=0,5 мА, ∆Uc=1 В
Отже, крутизна характеристики S = 0,5 мА/В
Ri=∆Ua/∆Ia, при Uc=const

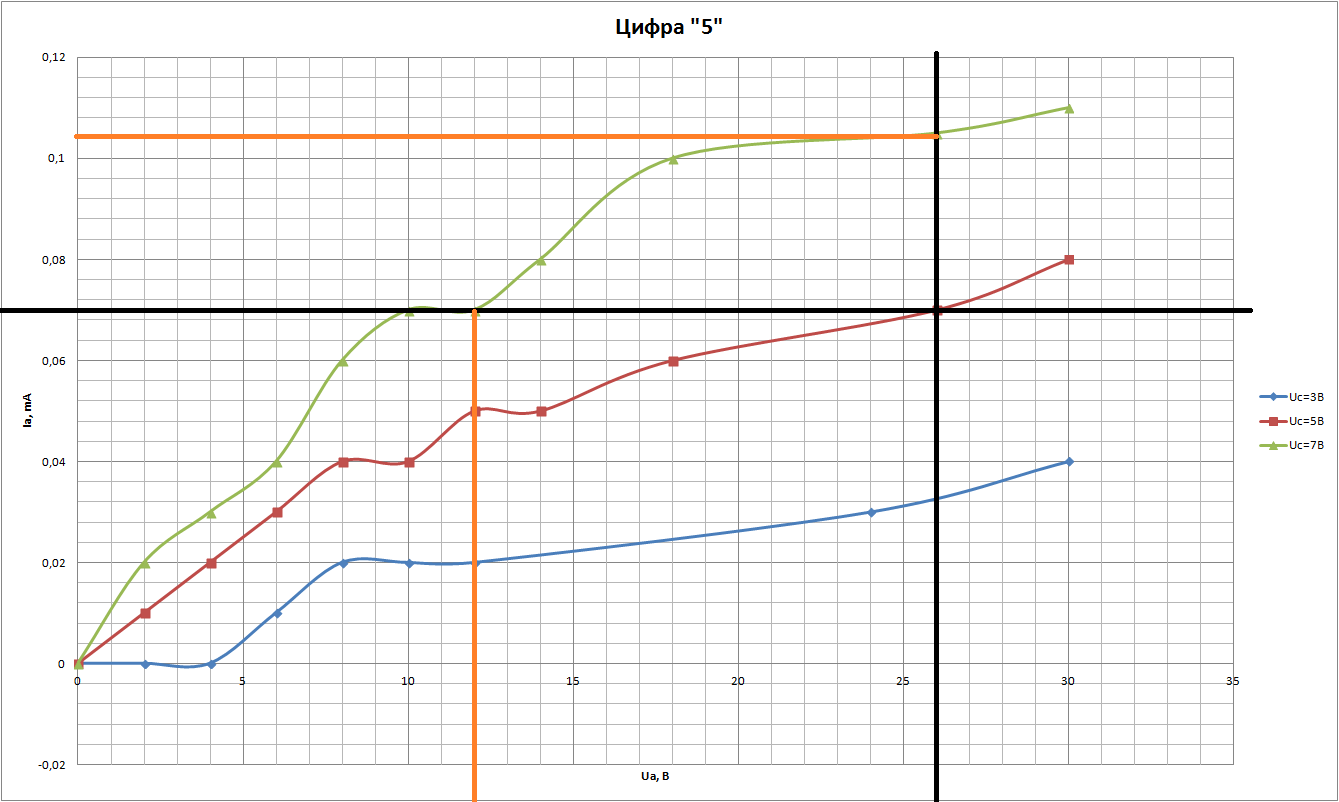

Рис. 2.5.2 - вимірювання опору
Згідно рис. 2.5.2, ∆Ia=0,033 мА, ∆Uа=14 В
Отже, Ri=424кОм
Висновок. На лабораторній роботі було досліджено роботу газорозрядного індикатора ІН-14 та вакуумного люмінесцентного індикатора ІВ-11. В процесі роботи було знято характеристики приладів, побудовано відповідні таблиці та графіки і розраховано значення крутизни характеристики та внутрішнього опору.
