Лабораторно-практическое занятие №3

Свойства последовательного и параллельного соединения элементов в цепи синусоидального тока

Студент: Масленникова М.Р.

Группа: ТФ-01-18

Преподаватель: Хвостов А.А.

Москва 2020

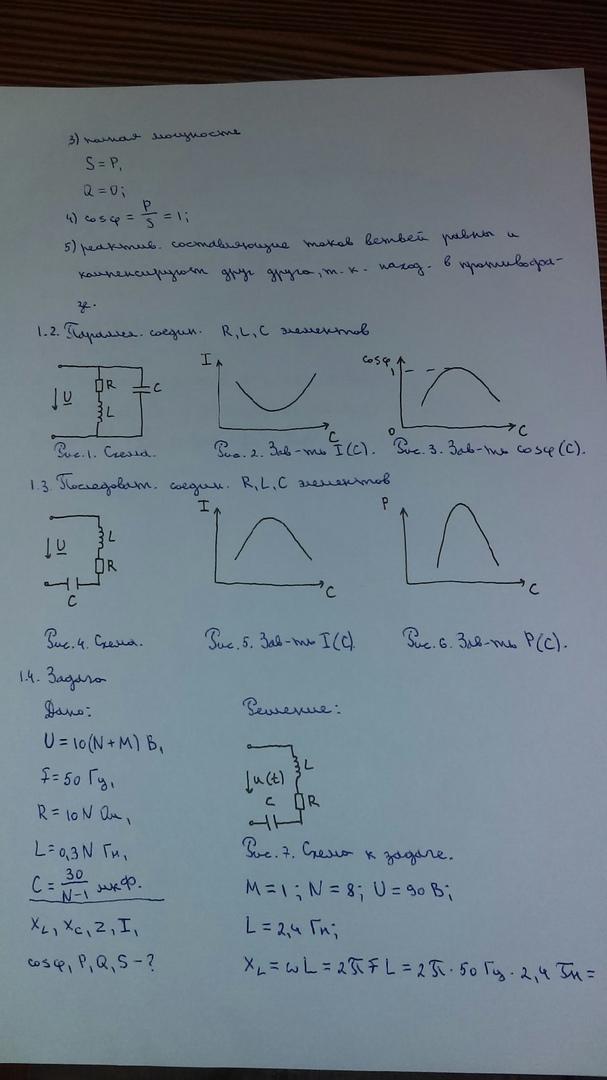

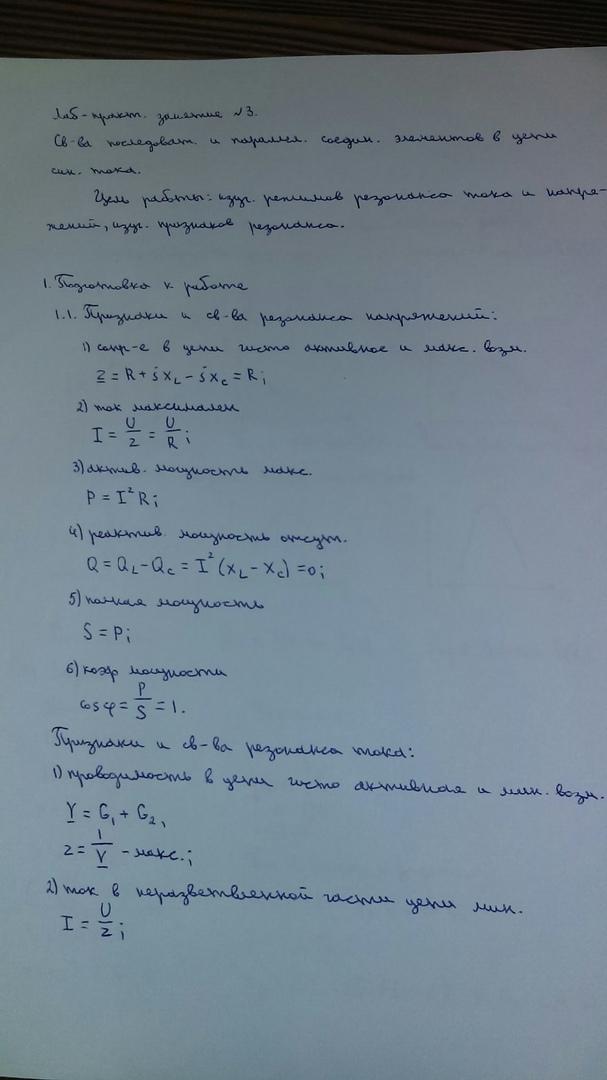

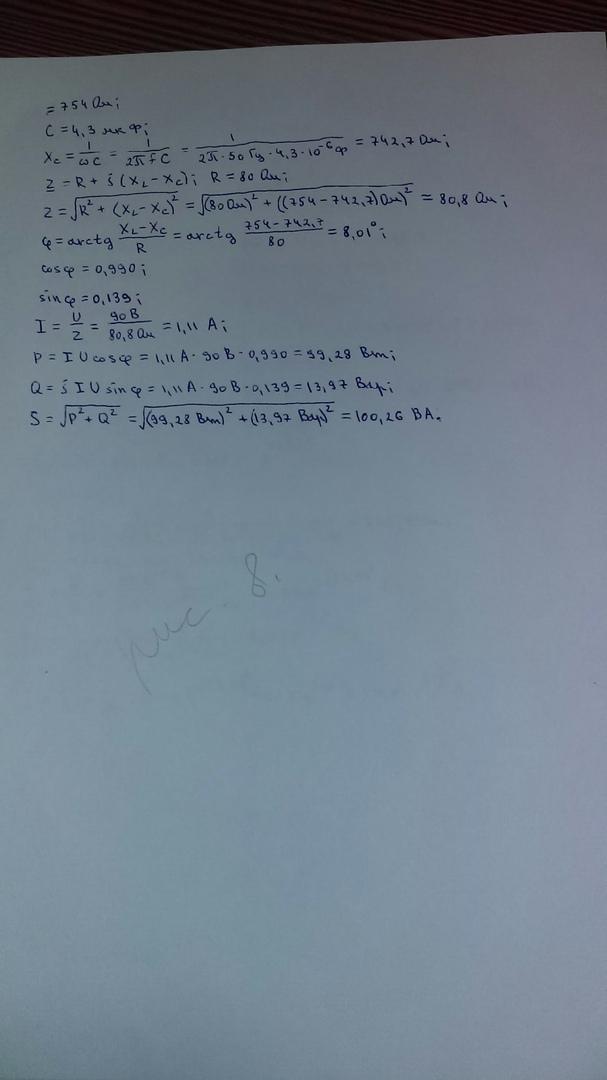

Рис. 8. ВКД к задаче 1.4.

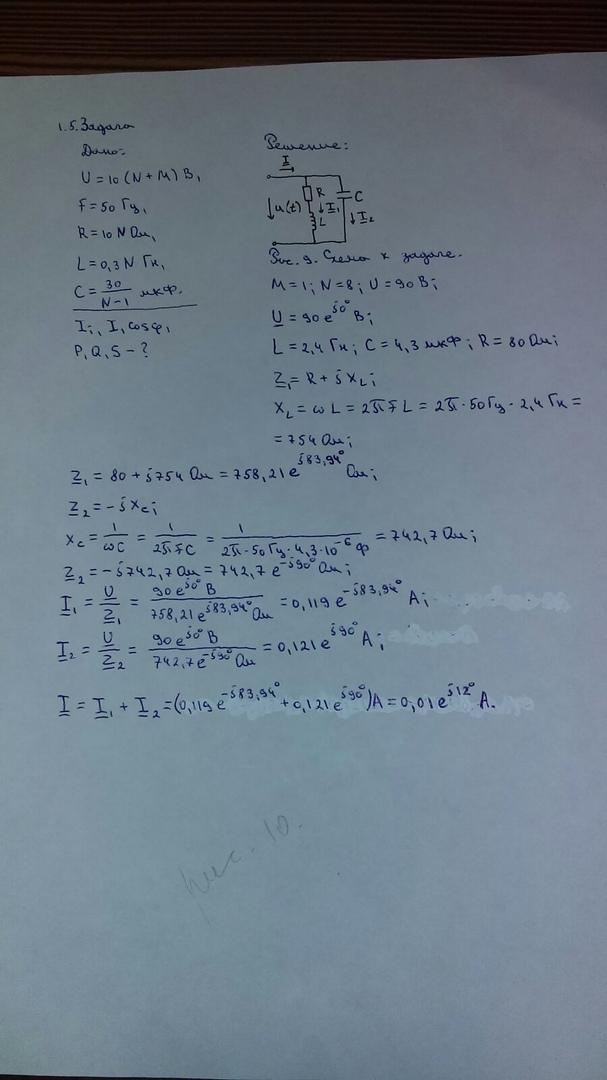

Рис. 10. ВКД к задаче 1.5.

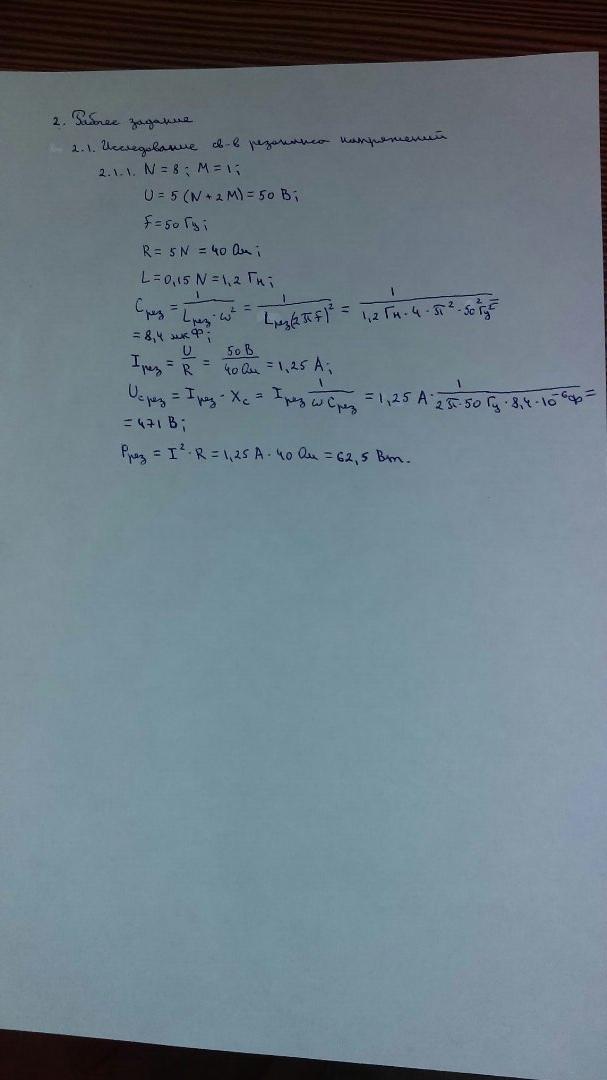

2.1.2.

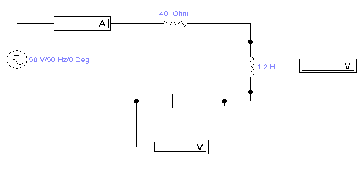

Рис. 11. Схема с последовательным соединением R,L,C элементов.

2.1.3.

Моделируем цепь в программе Electronics WorkBench.

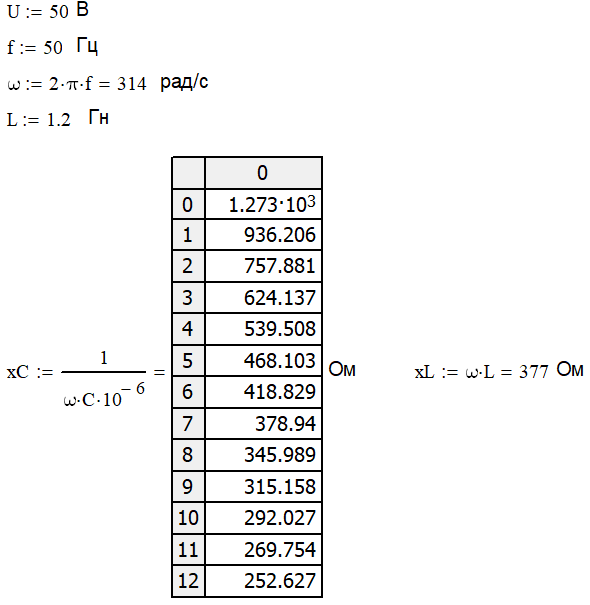

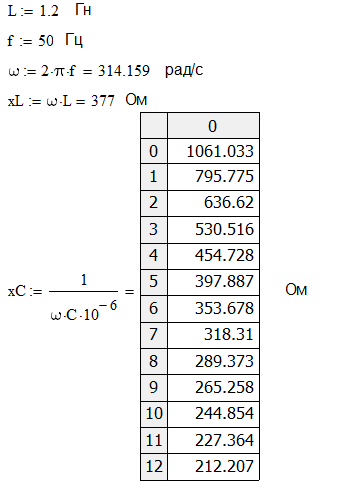

Меняя значение емкости в диапазоне 0.3С_рез – 1.5 С_рез, измеряем значения тока в цепи, напряжения на катушке и конденсаторе.

Рис. 12. Зависимость I(C).

Рис. 13. Зависимость U_C(C).

Рис. 14. Зависимость U_L(C).

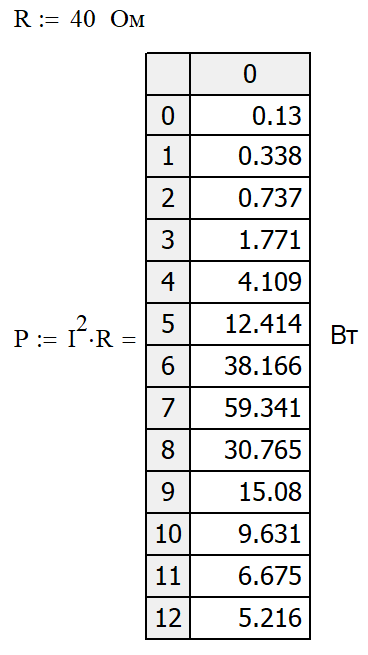

Рис. 15. Расчет активной мощности.

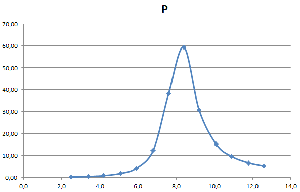

Рис. 16. Зависимость P(C).

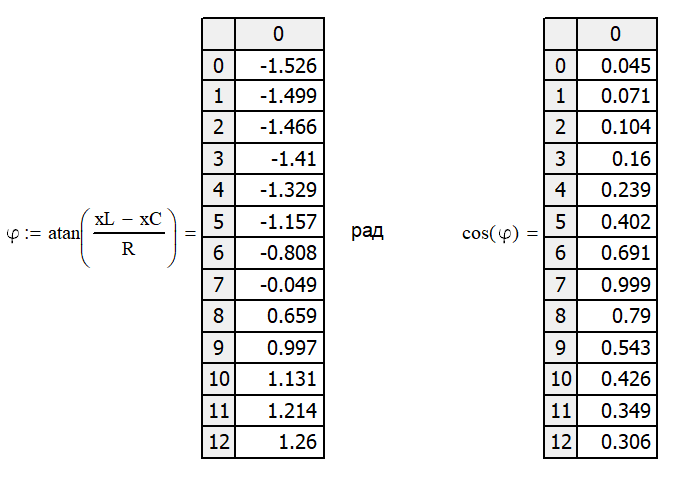

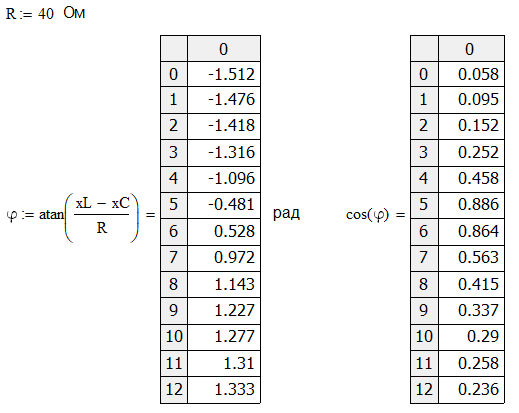

Рис. 17. Расчет cos(φ).

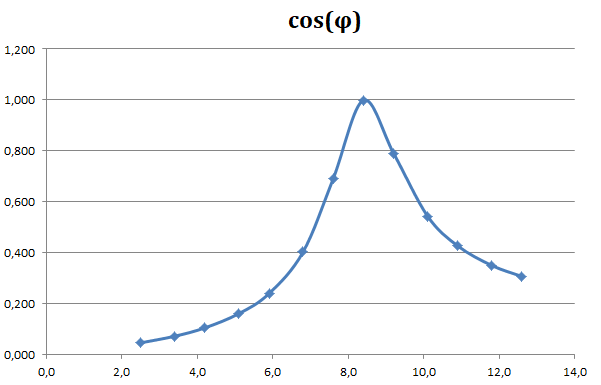

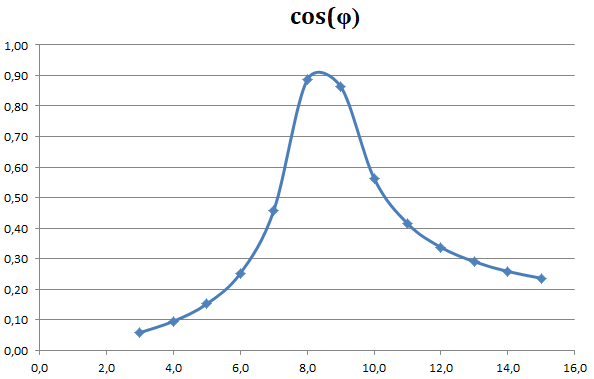

Рис. 18. Зависимость cos(φ)(C).

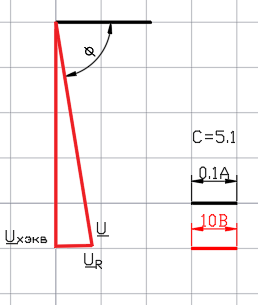

Рис. 19. ВКД для C<C_рез.

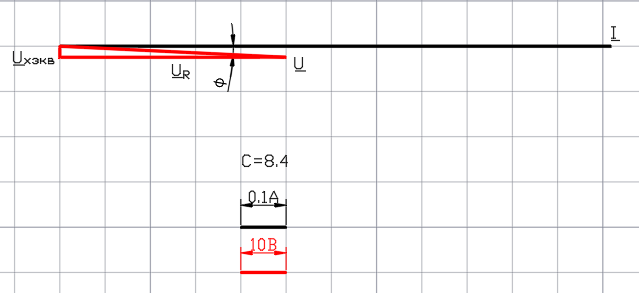

Рис. 20. ВКД для C=C_рез.

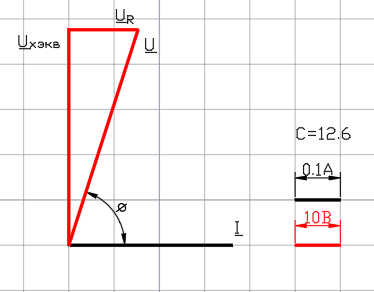

Рис. 21. ВКД для C>C_рез.

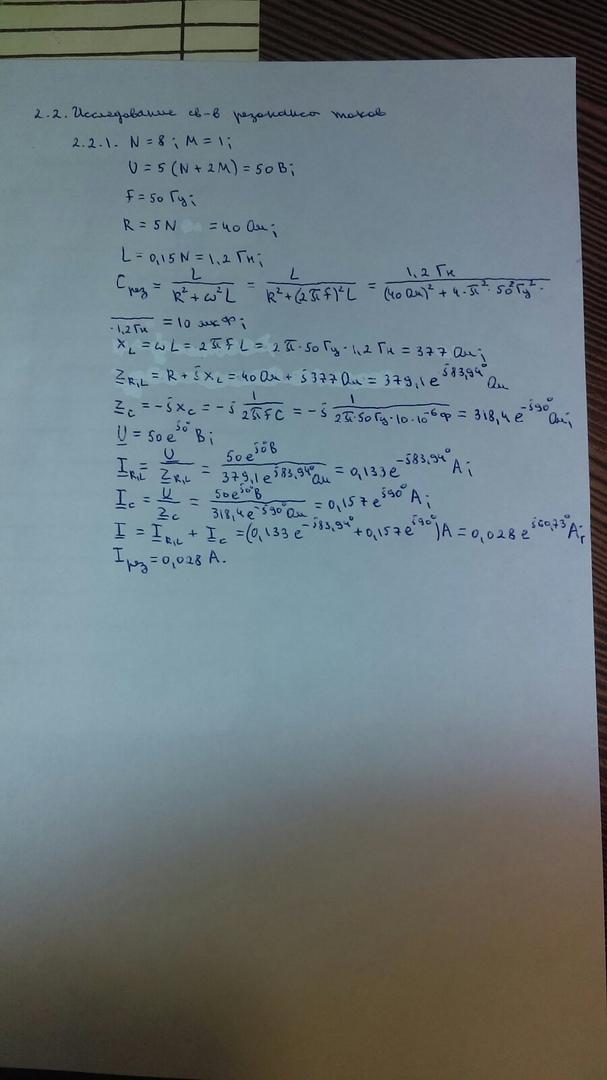

2.2.2.

Рис. 22. Схема с параллельным соединением R,L,C элементов.

Моделируем цепь в программе Electronics WorkBench.

Меняя значение емкости в диапазоне 0.3С_рез – 1.5 С_рез, измеряем значения тока в ветвях и неразветвленной части цепи.

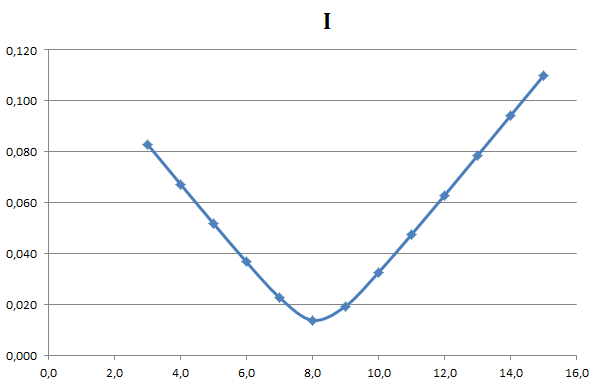

Рис. 23. Зависимость I(C).

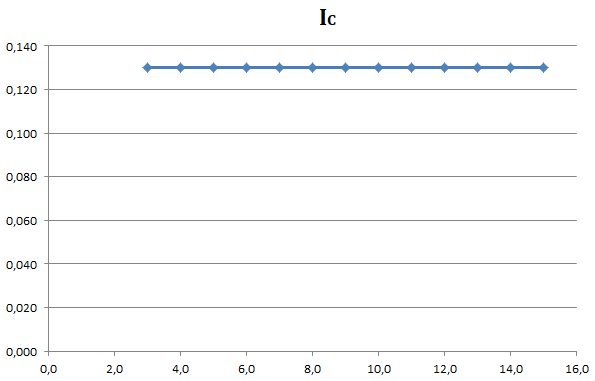

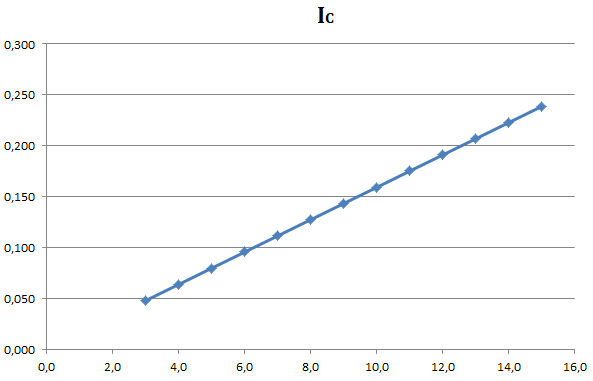

Рис. 24. Зависимость I_C(C).

Рис. 25. Зависимость I_L(C).

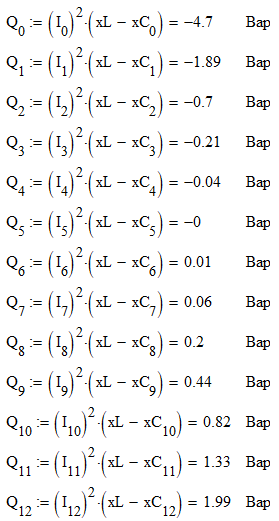

Рис. 26. Расчет реактивной мощности.

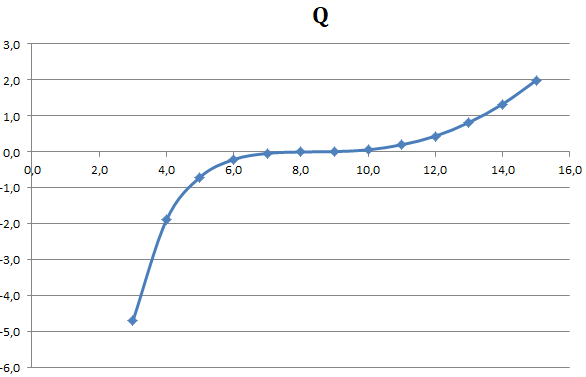

Рис. 27. Зависимость Q(C).

Рис. 28. Расчет cos(φ).

Рис. 29. Зависимость cos(φ)(C).

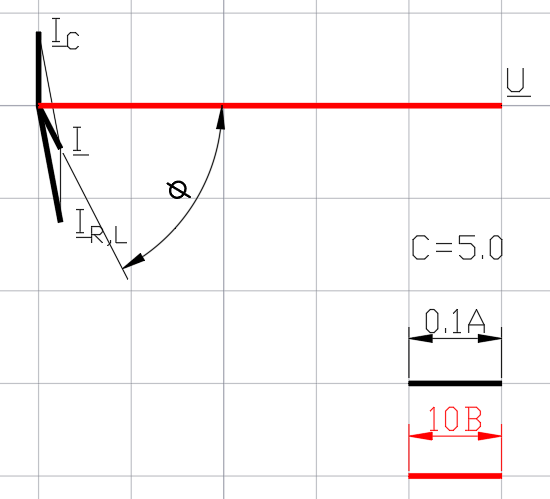

Рис. 30. ВКД для C<C_рез.

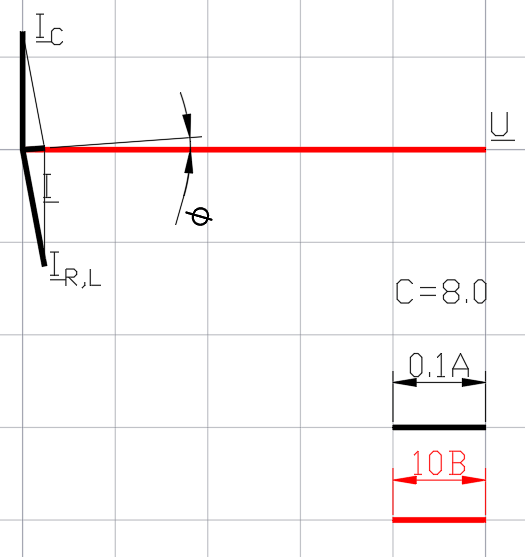

Рис. 31. ВКД для C=C_рез.

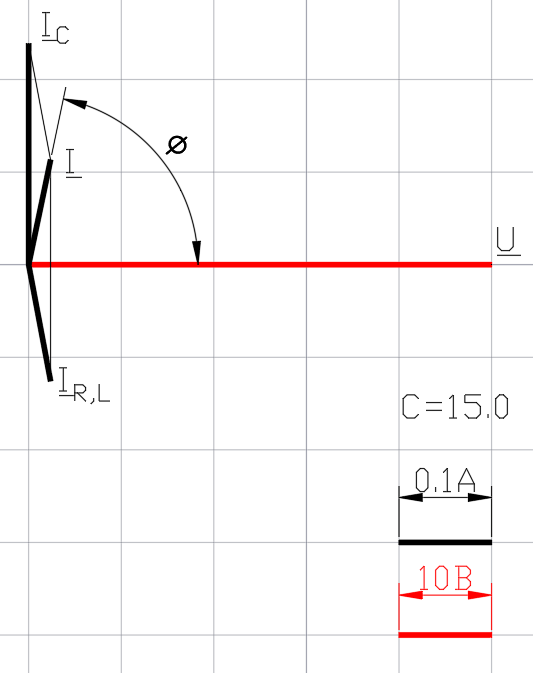

Рис. 32. ВКД для C>C_рез.
