Материал: lab2
Предел допускаемой погрешности средства измерений - наибольшая (без учета знака) погрешность средства измерений, при которой оно может быть признано годным и допущено к применению.
В данной лабораторной работе исследуются следующие метрологические характеристики: основная погрешность, вариация, дополнительная погрешность.
1.3 Поверка вольтметров
В основе поверки методом непосредственного сличения лежит одновременное измерение одной и той же величины поверяемым и образцовым прибором. При поверке амперметров и вольтметров методом непосредственного сличения основная погрешность образцового прибора не должна превышать 1/5 предела допускаемой погрешности поверяемого прибора.
Основная погрешность и вариация определяются для нескольких (не менее 6-8)
точек шкалы с обязательным включением в число поверяемых точек всех числовых отметок шкалы или целых значений на выбранном пределе измерений.
Дополнительную погрешность от изменения частоты измеряемого напряжения определяют для двух точек шкалы (примерно 50 и 90% диапазона показаний) при изменении частоты измеряемого напряжения на +10 и –10% от границ диапазона частот fном min и fном max.
Для амперметров и вольтметров значения погрешностей, полученных в ходе поверки не должны превышать основную погрешность средства измерения,
представленную в техническом описании на СИ.
Вариация показаний прибора, а также дополнительная приведенная погрешность, вызванная отклонением частоты измеряемого напряжения на ±10% от номинального значения, не должны превышать допускаемых значений основной погрешности прибора.
6
2. Практическая часть
2.1 Поверка вольтметра на постоянном токе
Установим приборы в нормальное для них положение, включим и произведем корректировку нуля, калибровку в соответствии с техническим описанием, указанным в методичке лабораторной работы №2 (рис. 1, 2).

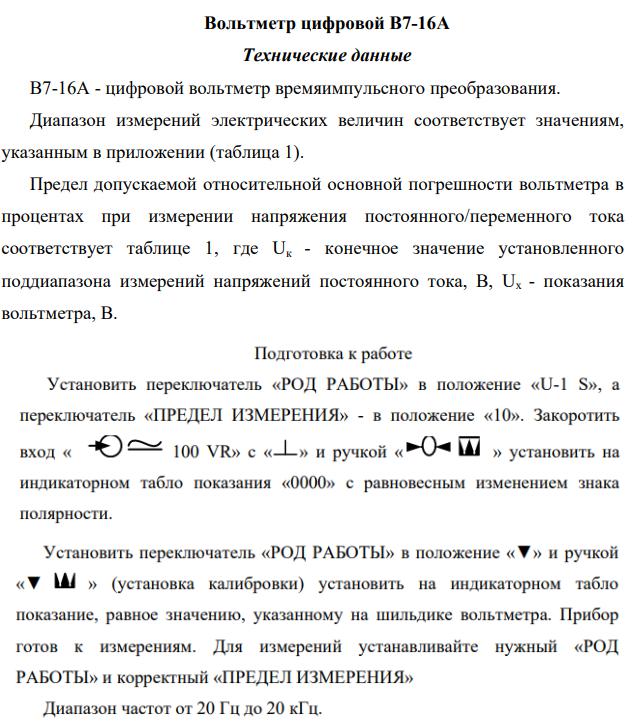

Рисунок 1. Технические данные цифрового вольтметра B7-16A
7

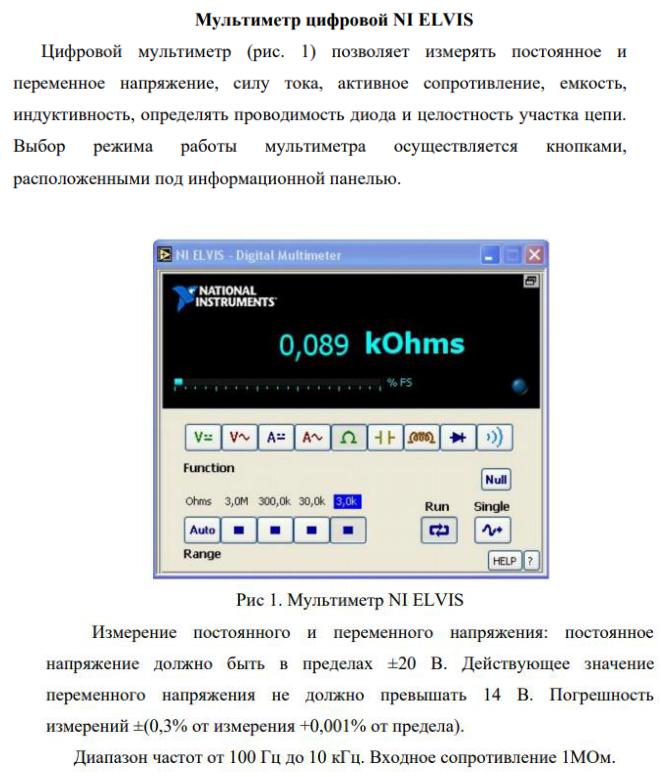

Рисунок 2. Технические данные цифрового мультиметра NI ELVIS
Соберем схему поверки вольтметра на постоянном токе (Рисунок 3).
8

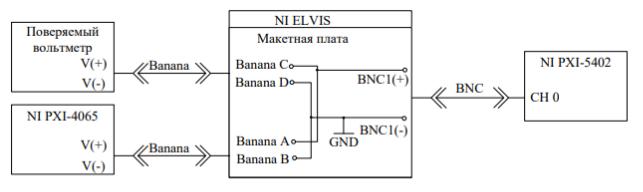

Рисунок 3. Схема проверки вольтметра на постоянном токе
Выставим последовательно максимально приближенные целые значения на выбранном пределе измерения (для цифрового вольтметра) (от 1 до 10 В). Для каждой поверяемой отметки определим действительное значение измеряемой величины по образцовому прибору.
По результатам измерений для каждой отметки шкалы определим основную абсолютную погрешность вольтметра:
∆ = |
− , |
(1) |
|
|
|
где Ux - показания поверяемого вольтметра, В; U - показания образцового вольтметра, В.
Результаты измерений и расчетов (1) занесем в Таблицу 1.
Таблица 1. Результаты проверки вольтметра на постоянном токе
Показания |
Показания |
Абсолютная |
|
поверяемого |
образцового |
погрешность |
|
вольтметра Ux, |
вольтметра |
|
|
В |
|
|
|
При |
При |
||
|
|||
|
увеличении |
увеличении |
|
|
Uув, В |
ΔUув, В |
|
|
|
|
|
1 |
1.0047 |
-0.0047 |
|
|
|
|
|
2 |
2.0017 |
-0.0017 |
|
|
|
|
|
3 |
3.0013 |
-0.0013 |
|
|
|
|
9
4 |
4.0022 |
-0.0022 |
|
|
|
5 |
5.0012 |
-0.0012 |
|
|
|
6 |
6.0008 |
-0.0008 |
|
|
|
7 |
7.0054 |
-0.0054 |
|
|
|
8 |
8.0106 |
-0.0106 |
|
|
|
9 |
9.0073 |
-0.0073 |
|
|
|
10 |
10.0292 |
-0.0292 |
|
|
|
По результатам поверки построим график зависимости абсолютной
погрешности от показаний поверяемого прибора (Рисунок 4)

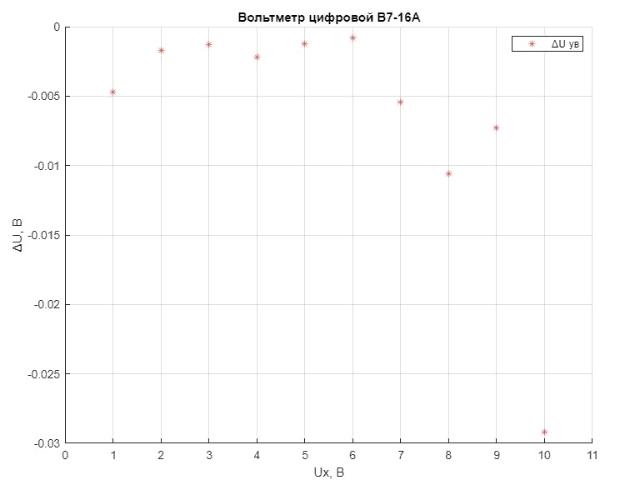

Рисунок 4. График зависимости значения абсолютной погрешности от показаний поверяемого
вольтметра
Определим максимальное значение основной приведенной погрешности (в
процентах) по следующей формуле, приняв ∆ = 0.0292 В на основании
