Материал: Курсовой Динамика полета Ан-225 Мрия
По результатам расчета на рисунке 3 построены кривые потребных и располагаемых тяг для выбранной высоты полёта.

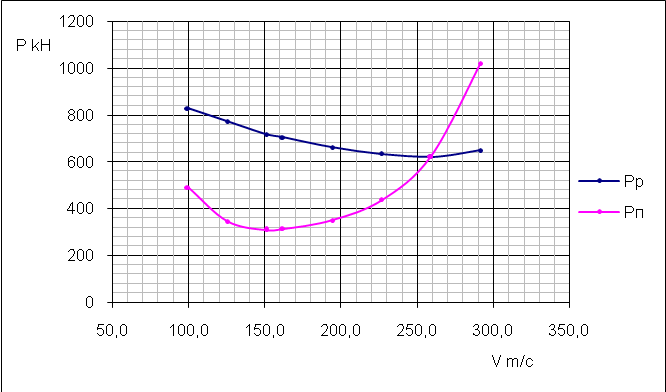

Рисунок 3 - Кривая потребных и располагаемых тяг для высоты Н = 4 км
Для высоты Н=6 км результаты расчёта потребных и располагаемых тяг представлены в таблице 4.
Таблица 4 - Расчет потребной и располагаемой тяг для высоты Н = 6 км
|
№4 |
Н, км |
6 |
qa, Н/м |
33000 |
а, м/с |
316 |
|
|
M |
Ммин. |
Mср. |
Мн.в. |
М(0,6) |
М(0,7) |
М(0,8) |
М(0,9) |
|
M |
0,3512788 |
0,4421189 |
0,5329591 |
0,6 |
0,7 |
0,8 |
0,9 |
|
V |
111,0 |
139,70958 |
168,4 |
189,6 |
221,2 |
252,8 |
284,4 |
|
Cya |
1,22 |
0,7701679 |
0,53 |
0,4181779 |
0,3072328 |
0,23522508 |
0,18585686 |
|
Cxa |
0,128 |
0,057 |
0,035 |
0,028 |
0,024 |
0,025 |
0,0315 |
|
K |
9,53 |
13,511717 |
15,14 |
14,93 |
12,80 |
9,41 |
5,90 |
|
Pn |
489954,26 |
345616,8 |
308388,07 |
312681,6 |
364795,2 |
496320 |
791475,3 |
|
Pp |
690000 |
648600 |
607200 |
579600 |
552000 |
538200 |
552000 |
|
ε |
0,5 |
0,47 |
0,44 |
0,42 |
0,4 |
0,39 |
0,4 |
По результатам расчета на рисунке 4 построены кривые потребных и располагаемых тяг для выбранной высоты полёта.

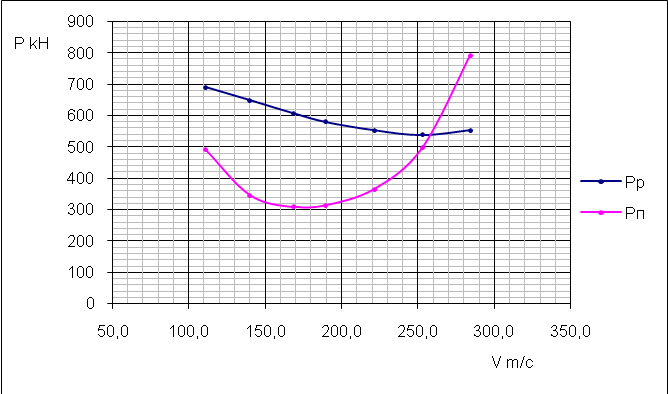

Рисунок 4 - Кривая потребных и располагаемых тяг для высоты Н = 6 км
Для высоты Н=8 км результаты расчёта потребных и располагаемых тяг представлены в таблице 5.
Таблица 5 - Расчет потребной и располагаемой тяг для высоты Н = 8 км
|
№5 |
Н, км |
8 |
qa, Н/м |
24910 |
а, м/с |
308 |
|
М |
Ммин. |
Mср. |
Мн.в. |
М(0,7) |
М(0,8) |
М(0,9) |
|
М |
0,40 |
0,51 |
0,61 |
0,70 |
0,80 |
0,90 |
|
V |
124,5 |
156,7 |
188,9 |
215,6 |
246,4 |
277,2 |
|
Cya |
1,22 |
0,7701679 |
0,53 |
0,4070125 |
0,3116189 |
0,24621743 |
|
Cxa |
0,128 |
0,057 |
0,035 |
0,0284 |
0,028 |
0,0345 |
|
K |
9,53 |
13,51 |
15,14 |
14,33 |
11,13 |
7,14 |
|
Pn |
489954,26 |
345616,8 |
308388,07 |
325848,71 |
419603,97 |
654343,353 |
|
Pp |
593400 |
552000 |
510600 |
483000 |
469200 |
483000 |
|
ε |
0,43 |
0,4 |
0,37 |
0,35 |
0,34 |
0,35 |
По результатам расчета на рисунке 5 построены кривые потребных и располагаемых тяг для выбранной высоты полёта.

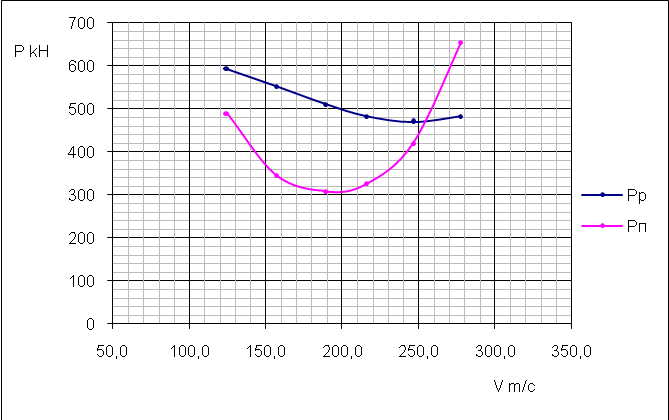

Рисунок 5 - Кривая потребных и располагаемых тяг для высоты Н = 8 км
Для высоты Н=9 км результаты расчёта потребных и располагаемых тяг представлены в таблице 6.
Таблица 6 - Расчет потребной и располагаемой тяг для высоты Н = 9 км
|
№6 |
Н, км |
9 |
qa, Н/м |
21510 |
а, м/с |
304 |
|
М |
Ммин. |
Мcp |
Мн.в. |
М(0,7) |
М(0,8) |
М(0,9) |
|
М |
0,44 |
0,55 |
0,66 |
0,70 |
0,80 |
0,90 |
|
V |
132,3 |
166,5 |
200,7 |
212,8 |
243,2 |
273,6 |
|
Cya |
1,22 |
0,7701679 |
0,53 |
0,4713473 |
0,3608753 |
0,28513604 |
|
Cxa |
0,128 |
0,058 |
0,037 |
0,033 |
0,03 |
0,037 |
|
K |
9,53 |
13,28 |
14,32 |
14,28 |
12,03 |
7,71 |
|
Pn |
489954,26 |
351680,26 |
326010,25 |
326947,7 |
388212,48 |
605975,418 |
|
Pp |
510600 |
483000 |
455400 |
441600 |
427800 |
427800 |
|
ε |
0,37 |
0,35 |
0,33 |
0,32 |
0,31 |
0,31 |
По результатам расчета на рисунке 6 построены кривые потребных и располагаемых тяг для выбранной высоты полёта.

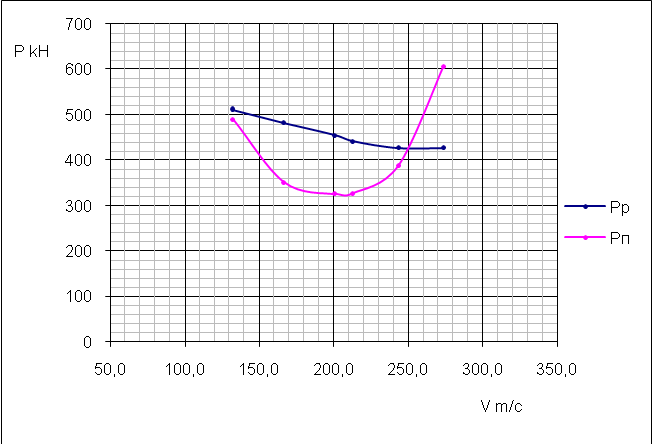

Рисунок 6 - Кривая потребных и располагаемых тяг для высоты Н = 9 км
Для высоты Н=10 км результаты расчёта потребных и располагаемых тяг представлены в таблице 7.
Таблица 7 - Расчет потребной и располагаемой тяг для высоты Н = 10 км
|
№7 |
Н, км |
10 |
qa, Н/м |
18500 |
а, м/с |
299 |
|
М |
Ммин. |
Mcp |
Мн.в. |
М(0,8) |
М(0,9) |
|
|
М |
0,47 |
0,59 |
0,71 |
0,80 |
0,90 |
|
|
V |
140,3 |
176,6 |
212,8 |
239,2 |
269,1 |
|
|
Cya |
1,22 |
0,7701679 |
0,53 |
0,4195907 |
0,3315284 |
|
|
Cxa |
0,128 |
0,0575 |
0,037 |
0,033 |
0,039 |
|
|
K |
9,53 |
13,39 |
14,32 |
12,71 |
8,50 |
|
|
Pn |
489954,26 |
348648,53 |
326010,25 |
367276,8 |
549350,1 |
|
|
Pp |
469200 |
441600 |
427800 |
414000 |
414000 |
|
|
ε |
0,34 |
0,32 |
0,31 |
0,3 |
0,3 |
|
По результатам расчета на рисунке 7 построены кривые потребных и располагаемых тяг для выбранной высоты полёта.
Рисунок 7 - Кривая потребных и располагаемых тяг для высоты Н = 10 км
Для высоты Н=11 км результаты расчёта потребных и располагаемых тяг представлены в таблице 8.
|
№8 |
Н, км |
11 |
qa, Н/м |
15830 |
а, м/с |
295 |
|
М |
Ммин. |
М(0,6) |
М(0,7) |
Мн.в. |
М(0,9) |
|
|
М |
0,51 |
0,60 |
0,70 |
0,77 |
0,90 |
|
|
V |
149,6 |
177,0 |
206,5 |
227,0 |
265,5 |
|
|
Cya |
1,22 |
0,8717544 |
0,6404726 |
0,53 |
0,3874464 |
|
|
Cxa |
0,128 |
0,069 |
0,048 |
0,044 |
0,043 |
|
|
K |
9,53 |
12,63 |
13,34 |
12,05 |
9,01 |
|
|
Pn |
489954,26 |
369624,17 |
349982,3 |
387687,86 |
518277,37 |
|
|
Pp |
441600 |
414000 |
400200 |
393300 |
386400 |
|
|
ε |
0,32 |
0,3 |
0,29 |
0,285 |
0,28 |
|
