Засыпку уложенного на проектные отметки трубопровода необходимо вести таким образом, чтобы исключались подвижки трубопровода в поперечном направлении. С этой целью трубопровод предварительно присыпается экскаватором.

Засыпка уложенного трубопровода в сухих грунтах должна вестись с послойным уплотнением пазух траншеи, во избежание овализации труб.

Засыпку трубопровода бульдозерами следует выполнять:

-прямолинейными

-косопоперечными параллельными

-косоперекрестными

-комбинированными проходами с целью исключения динамического воздействия падающих комьев грунта на трубопровод. В стесненных условиях строительной полосы, а также в местах с уменьшенной полосой отвода работы выполняются косопоперечными параллельными и косоперекрестными проходами.

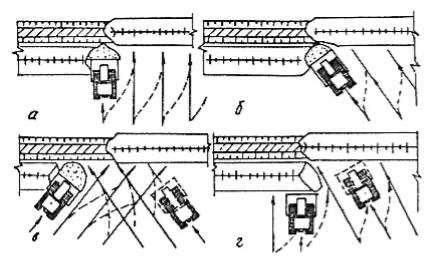

Рис. 1. Схемы производства работ по засыпке уложенного трубопровода бульдозером. [2]

а- прямолинейными проходами; б - косопоперечными параллельными проходами;

в- косоперекрестными проходами; г - комбинированным способом

При наличии горизонтальных кривых на трубопроводе вначале засыпается криволинейный участок, а затем остальная часть. Причем засыпку криволинейного участка начинают с середины его, двигаясь поочередно к его концам. [2]

На участках с вертикальными кривыми трубопровода (в оврагах, балках, на холмах и т.п.) засыпку следует производить сверху вниз.

6

При больших объемах засыпки роторные траншеезасыпатели следует использовать в комплексе с бульдозерами. При этом вначале засыпку выполняют траншеезасыпателем, который при первом проходе имеет максимальную производительность, а затем оставшуюся часть отвала сдвигают в траншею бульдозерами.

Вкрайних случаях, когда работа техники в зоне размещения отвала невозможна(болота, мерзлый отвал, стесненные условия), либо при больших расстояниях засыпки грунтом, засыпку производят экскаватором. В этом случае экскаватор находится со стороны траншеи, противоположной отвалу, а грунт для засыпки берет из отвала и осыпает его в траншею.

После засыпки над трубопроводом устраивают валик грунта в виде правильной призмы. Высота валика должна совпадать с величиной возможной осадки грунта в траншее. [5]

Втеплое время года после засыпки трубопровода минеральным грунтом производится его уплотнение вибрационными уплотнителями типа Д-679, пневмокатками или многократными (три-пять раз) проходами гусеничных тракторов над засыпанным минеральным грунтом трубопроводом. Уплотнение минерального грунта таким способом выполняется до заполнения трубопровода транспортируемым продуктом.

Взимнее время искусственное уплотнение минерального грунта не производится. Грунт приобретает необходимую плотность после оттаивания в течение трех-четырех месяцев (естественное уплотнение). Процесс уплотнения может быть ускорен путем увлажнения (замачивания) грунта водой в засыпанной траншее.

Всостав бригады по засыпке и рекультивации входят:

1.Начальник бригады;

2.Водители бульдозера, экскаватора, траншеезасыпателя, автогрейдера.

7

3. Набор машин для проведения работ

Таблица 2. Технические характеристики Бульдозеров. [1]

Таблица 3. Технические характеристики Автогрейдеров. [1]

Таблица 4. Технические характеристики Траншеезасыпателя. [1]

8

4. Расчет

Исходные данные:

Диаметр трубопровода, D - 1020 мм

Скорость трубоукладочной бригады – 1,5км/смену Смена – 8 часов Тип грунта – суглинок

Расстояние от отвала до траншеи lот-тр= 20м Модель бульдозера – ДЗ-27 [6]

Скорость перемещение грунта, νгруж – 3,6км/час = 1м/с; Возвратное движение назад, νпуст– 6,6км/час = 1,83м/с. Ширина отвала, lотв – 3200мм

Высота отвала, hотв – 1100мм

Стоимость аренды на смену – 10500 руб. [7]

Коэффициент отклонений при разработке траншеи, Kразраб – 1,05 Коэффициент маневра бульдозера, Кман – 0,9 Коэффициент организационно-технического перерыва, Ко.т.п. – 0,8

Коэффициент заполнения отвала бульдозера, Кзап – 0,8

Справочные данные:

Ширина основания траншеи, l1 = 1,5*D = 1020*1,5 = 1530мм

Ширина верхней точки траншеи, l2 = [так как тип грунта суглинок, то уклон при высоте траншеи до 3м = 63о = h*0,5] = l1+h*0,5*2 = 1530+2020 = 3550мм

Высота траншеи, h = 1000+D = 2020 мм

Задача: Определить количество и стоимость аренды бульдозеров для засыпки

Расчет:

1. Определение объема грунта для засыпки трубопровода за смену

Vгрунта = (½(l1+ l2)*h* Kразраб-π*r2)*L = (½(1,53+3,55)*2,02*1,05-3,14*0,512)*1500 = 6856м3

2.Объем грунта перевозимый за один заход бульдозером Vзаход = lотв*hотв*Кзап*2 = 3,2*1,1*0,8*2 = 5,632м3

3.Определение кол-ва бульдозеров

n = Vгрунта/Vзаход*(lот-тр/ νгруж+ lот-тр/ νпуст)/ Кман/ Ко.т.п./3600/8 =

6856/5,632*(20/1+20/1,83)/0,9/0,8/3600/8 = 1,82 ~ 2 бульдозера = 21 000 руб/смену

9

Список использованных источников

1.ВСН 179-85, Инструкция по рекультивации земель при строительстве трубопроводов, Миннефтегазстрой, 1985 г.

2.ВСН 004-88, Строительство магистральных трубопроводов. Технология и организация, Миннефтегазстрой, 1989 г.

3.ВСН 005-88, Строительство промысловых стальных трубопроводов. Технология и организация, Миннефтегазстрой, 1989 г.

4.СП 34-112-97, Строительство магистральных трубопроводов. Комплексная технология и организация, АО ВНИИСТ, 1997 г.

5.СП 104-34-96, Свод правил по сооружению магистральных газопроводов. Производство земляных работ, Разработан Ассоциацией "Высоконадежный трубопроводный транспорт", РАО "Газпром", АО "Роснефтегазстрой", АО ВНИИСТ, АО"НГС-Оргпроектэкономика", 1996 г.

6.https://buldozerspec.com/buldozer-dz-27/

7.https://mtarenda.ru/services/perevozka-spetstekhniki/
