Материал: Курсова_робота_з_будівельної_фізики,_Швед_А_М_,_31Б

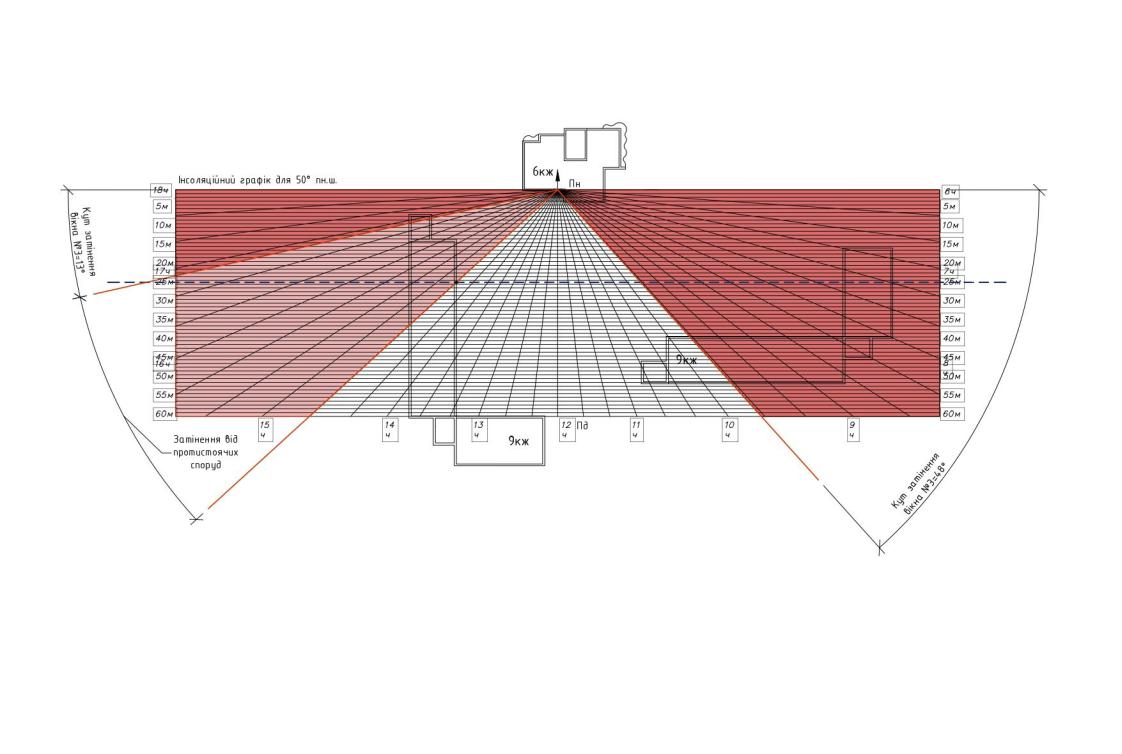

2.1. Схема з інсоляційним графіком
Н
М 1:1000 |
Нормативна тривалість інсоляції = 230 год. |
|
Тривалість інсоляції вікна: з 940 до 1440 год. |
|
Загальна тривалість інсоляції = 500 год. |
2.2. Висновки: В житловій кімнаті (Вікно №3) час інсоляції повністю відповідає |
|
нормам з інсоляції в житлових приміщеннях згідно ДСТУ-Н Б В.2.2-27:2010 |
10 |
3. Визначення продовжуваності інсоляції у вікні №4 за допомогою
сонячної карти.

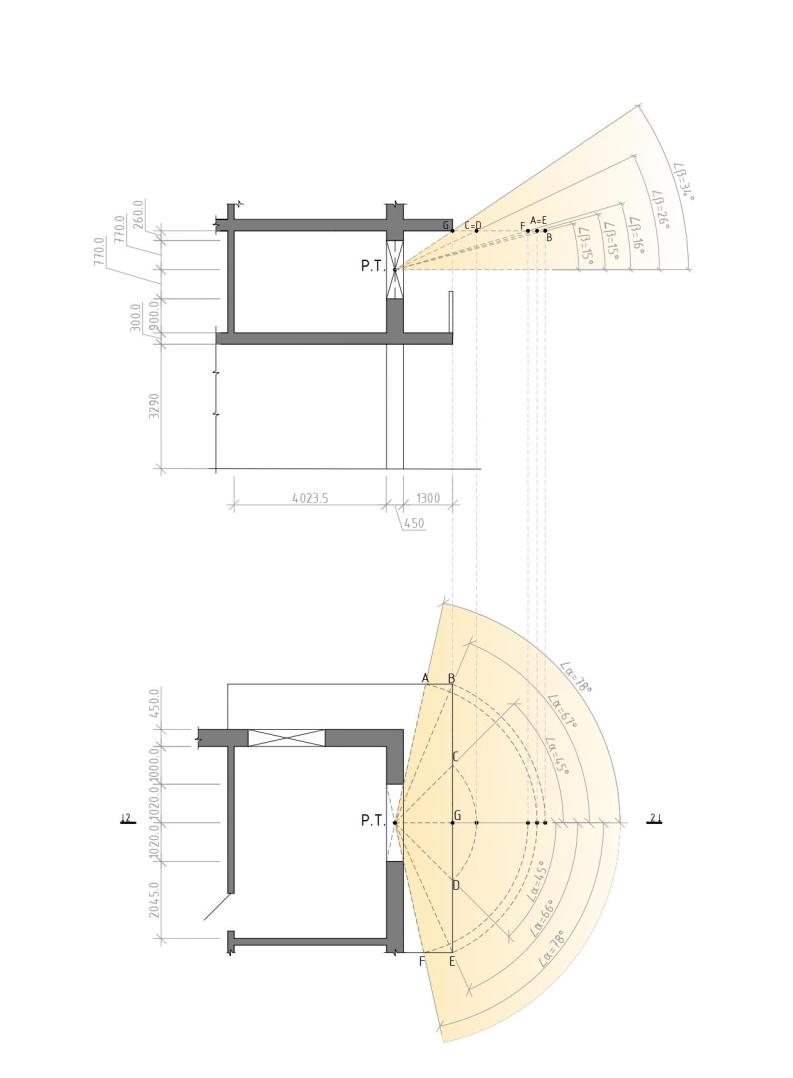

3.1. Визначення тіньової маски світлопрорізу
РОЗРІЗ 2-2, М 1:100
ПЛАН КВАРТИРИ, М 1:100
11

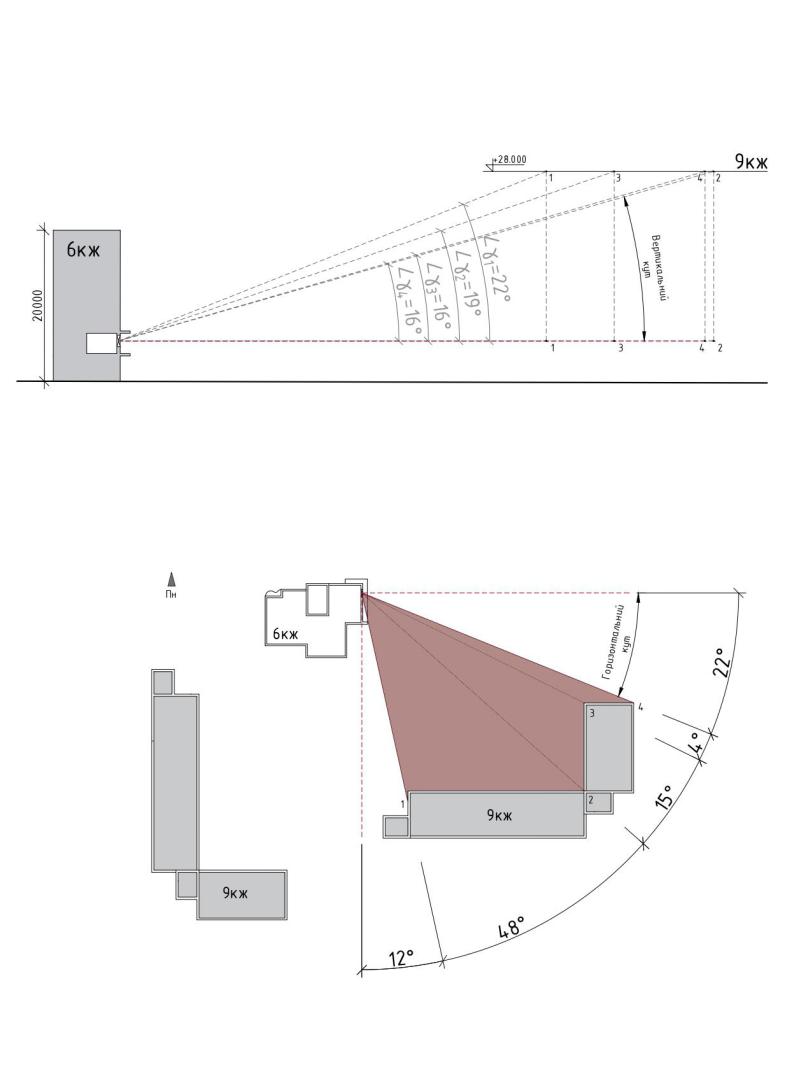

3.2. Визначення тіньової маски від протилежного будинку
Визначення вертикальних кутів для побудови тіньової маски від
протилежної будівлі |
М 1:500 |
Визначення горизонтальних кутів для побудови тіньової маски від
протилежної будівлі |
М 1:1000 |
12

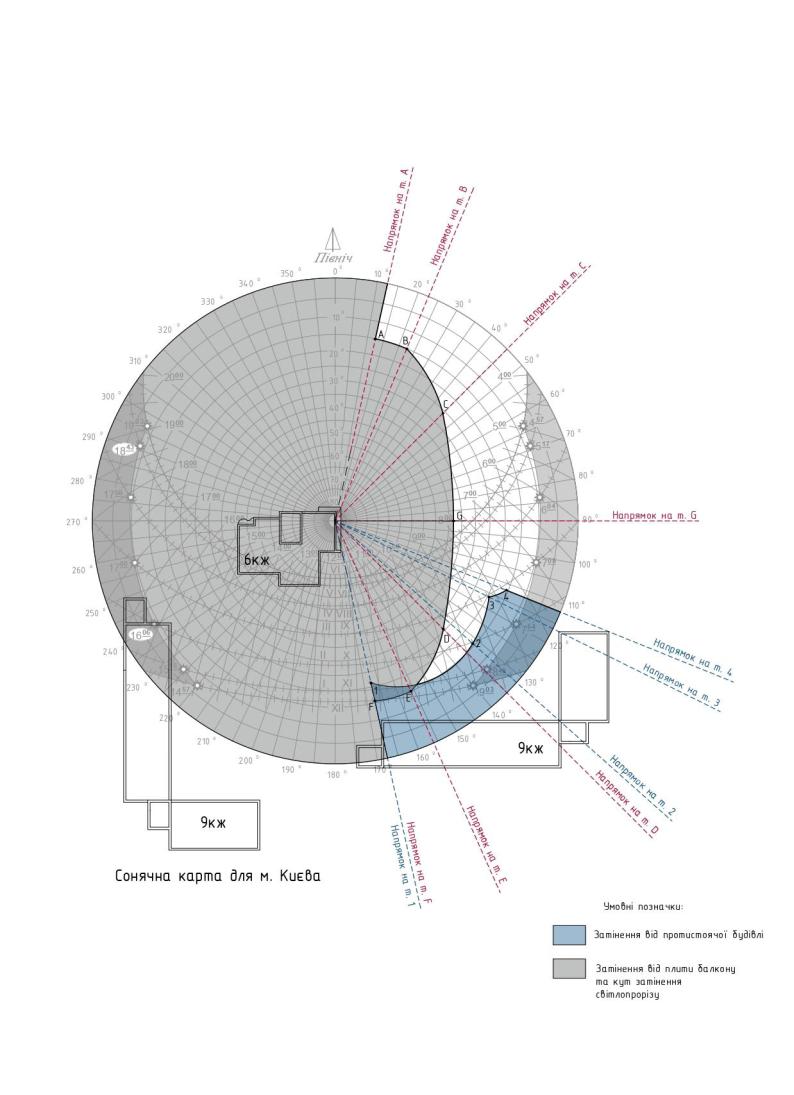

3.3. Визначення тіньових масок за допомогою сонячної карти.
Метод розрахункової точки
М 1:1000
13
|
|
|
Інсоляція |
|
|
Місяць |
|
|
|
|
|
|
|
|
Розрахункова |
Нормативна |
|
|
Початок |
Перерва |
Кінець |
||
|
тривалість |
тривалість |
|||
|
|
|
|
||
|
|
|
|
|
|
XII |
- |
- |
- |
- |
- |
I-XI |
- |
- |
- |
- |
- |
|
|
|
|
|
|
II-X |
08:50 |
- |
09:40 |
00:50 |
- |
|
|
|
|
|
|
III-IX |
07:00 |
- |
09:10 |
02:10 |
02:30 |
IV-IIX |
06:04 |
- |
08:42 |
02:38 |
02:30 |
V-VII |
15:17 |
- |
08:17 |
03:00 |
02:30 |
VI |
04:57 |
- |
08:05 |
03:08 |
02:30 |
|
|
|
|
|
|
3.4. Висновки: розрахункова тривалість інсоляції у житловій кімнаті (Вікно №4) не відповідає вимогам нормативної тривалості інсоляції, оскільки в березні та вересні місяцях вона менша за норму згідно ДСТУ- Н Б В.2.2-27:2010. Тому потрібно на етапі проектування будівлі зменшити розміри балкону. Таким чином тіньова маска від балкону стане меншою і тривалість інсоляції відповідатиме нормативним вимогам
