Материал: Курсова_робота_з_будівельної_фізики,_Швед_А_М_,_31Б

ЗМІСТ

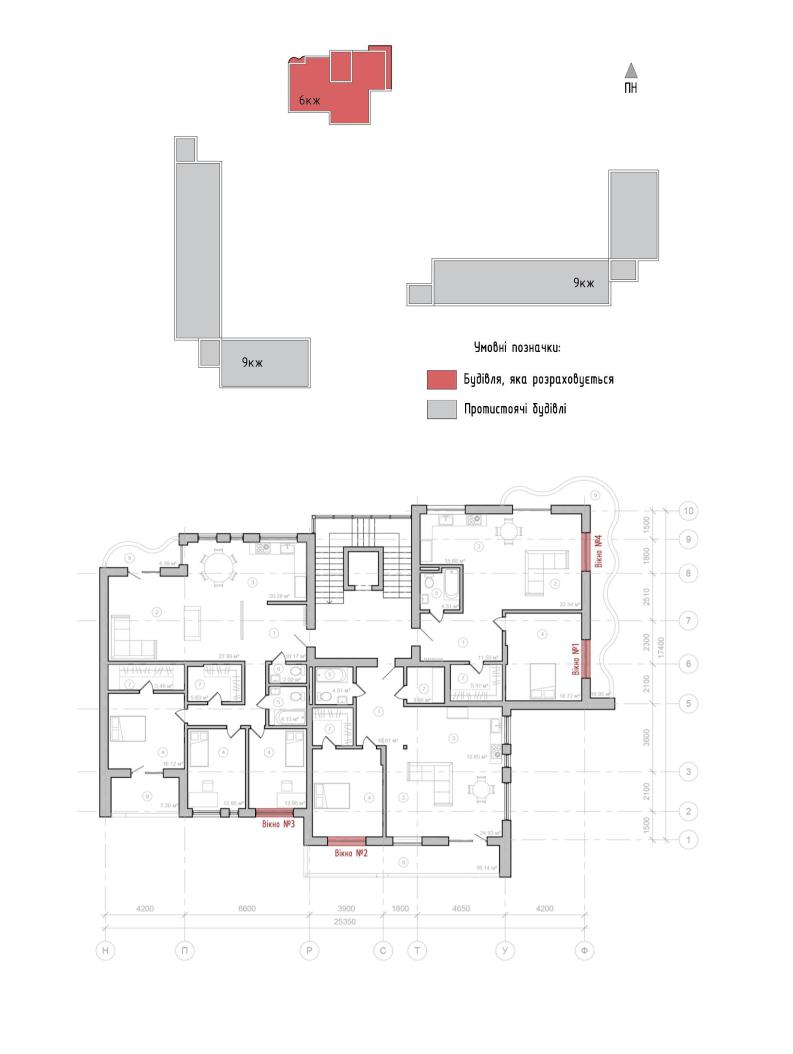

Вихідні данні:

Розрахунок коефіціенту природнього освітлення в приміщенні:

1.1.Схема з інсоляційним графіком…………………………………………………………………….8

2.1.Схема з інсоляційним графіком…………………………………………………………………..10

3.1.Визначення тіньової маски світлопрорізу…………………………………………….11

3.2.Визначення тіньової маски від протилежного будинку…………………12

3.3.Визначення тіньових масок за допомогою сонячної карти…………13

1. Розрахунок коефіціента природнього освітлення (КПО) для вікна №1

Dн =(∑іі=1 нбі × qі× mi + ∑jj=1 нбj × Rj × mj) × r1 κτ0

0

εнб – геометричний коефіціент природного освітлення (КПО) в розрахунковій точці, що розраховуються за формулою:

εнб=0.01× n1 × n2

де n1 та n2- кількість променів , що надходять у розрахункову точку

qi – коефіцієнт , що враховує нерівномірну яскравість ділянки хмарного неба, визначається за формулою:

qi=37 × (1 + 2sinΘ)

де Θ- кутова висота центра участку неба відносно розрахункової точки

mi та mj – коефіцієнти світлового клімату, відповідно світлового прорізу, визначається за таблицею Л1

Rj – коефіцієнт , що враховує відносну яскравість фасаду протилежної забудови

r1 – коефіцієнт , що враховує підвищення КПО за рахунок світла , що відбивається від внутрішніх поверхонь приміщення , визначається за таблицею Л7 τ0 – загальний коефіцієнт світлопропускання , який визначається за

формулою:

τ0 = τ1 × τ2 × τ3 × τ4 × τ5

де τ1 – коефіцієнт світлопропускання матеріалу, визначається за таблицею Л9 τ2 – коефіцієнт , що враховує втрату світла у рамах світлопрорізу τ3 – коефіцієнт , що враховує втрати світла у несучих конструкціях τ4 – коефіціент , що враховує затінення вікна від літніх приміщень τ5 – коефіціент , що враховує наявність захисної стінки κ3 – коефіцієнт запасу, яий приймається за табл. 3

Розрахунок коефіцієнтів : Для розрахунку кількості

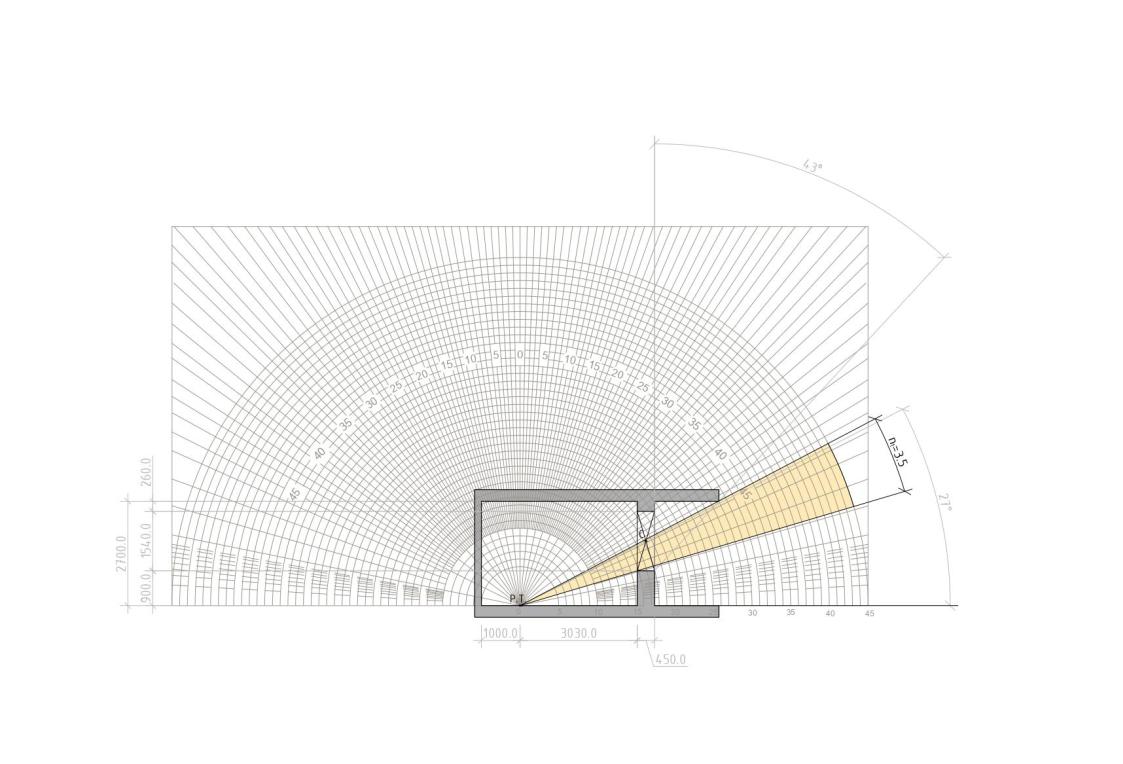

променів необхідно прикласти графік Данилюка. На план використовується карта І , а на розріз карта ІІ Розрахункову точку

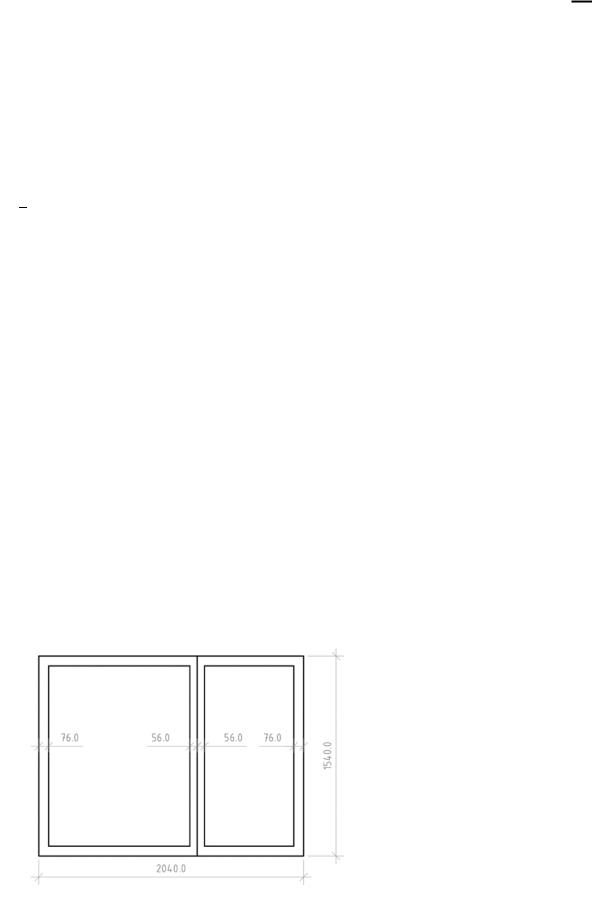

розташовуємо в одному метрі від дальньої стіни , в центрі довжини кімнати. Проводимо краї до зовнішніх країв віконного прорізу , визначаємо кут та кількість променів. Визначаємо кут Θ.

3
