где КМ – коэффициент разновременности максимумов нагрузок, принимаемый равным от 0,85 до 0,95, возьмем КМ=0.9;

∑ РР - суммарная расчетная активная мощность, кВт;

∑QP - суммарная расчетная реактивная мощность, квар.

При проектировании схемы электроснабжения предприятия и выборе числа и места расположения подстанций добиваются минимальных первоначальных капиталовложений, небольших эксплуатационных расходов и относительно малой затраты цветных металлов.

Для снижения потерь электрической энергии в ветвях необходимо трансформаторные подстанции (ТП) размещать в центре электрических нагрузок наиболее энергоемкого цеха, встраивая в здание этого цеха.

Выбор числа трансформаторов на трансформаторной подстанции производится с учетом категории потребителей и графика их работы. Для потребителей 1-й и 2-й категорий целесообразно на ТП устанавливать два трансформатора, исходя из того, что при выходе из строя одного из них, оставшийся в работе трансформатор сможет нести нагрузку присоединенных приемников 1-й категории и основных приемников 2-й категории при отключенных приемников 3-й категории.

Номинальную мощность трансформаторов выбирают по каталогу или справочнику [1] с учетом перспективы развития мощности предприятия, сезонности его работы и категории надежности электроснабжения.

Тип, мощность и номинальные напряжения трансформаторов приведены в таблице 8 [5].

Т а б л и ц а 8 – Номинальные данные трансформаторов

Тип трансформатора

Полная мощность, SНОМ, кВА

Номинальное напряжение, В

Высокое напря-жение U1НОМ

Низкое напряжение U2НОМ

1

2

3

4

ТМ - 25/10

25

10000

400/230

ТМ - 40/10

40

10000

400/231

ТМ - 63/10

63

10000

400/232

ТМ - 100/10

100

10000

400/233

ТМ - 160/10

160

10000

400/234

ТМ - 250/10

250

10000

400/235

ТМ - 400/10

400

10000

400/236

ТМ - 630/10

630

10000

400/237

ТМ - 1000/10

1000

10000

400/238

ТМ - 1600/10

1600

10000

400/239

ТМ - 2500/10

2500

10000

400/240

Данные расчета реактивной мощности компенсирующего устройства и выбора трансформаторов сводят в таблицу 9.

Расчетная реактивная мощность ТП без учета компенсации равна суммарной реактивной расчетной мощности ∑QP, а с учетом компенсации – разности суммарной реактивной расчетной мощности и мощности компенсирующего устройства, квар:

(∑QP - QКУ)

Т а б л и ц а 9 – Результаты расчета электрической нагрузки предприятия

Тип трансфор-маторов ТП

Расчетная активная мощность ТП, РР, кВт

Расчетная реактивная мощность ТП, QР, квар

Расчетная полная мощность, SР, кВА

Номи-нальнаямощ-ность ТП, SНОМ, кВА

без учета компенсации

с учетом компенсации

ТМ-630/10

 609,34

471,126

 121,126

 770,31

 1260

ТМ-630/10

Фактическое потребление энергии мощностью SP, кВА предприятием с учетом компенсации реактивной мощности определяют по формуле:

SP=

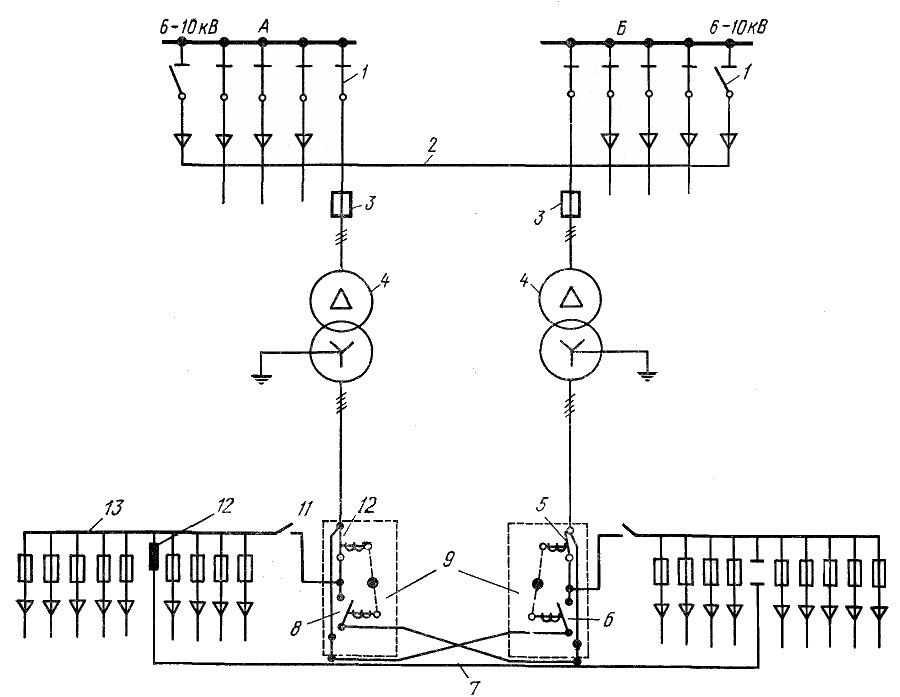

Рисунок 1 – Двухтрансформаторная подстанция

  1. Расчет годового потребления электроэнергии

Годовой расход электроэнергии электрооборудованием и осветительными установками проектируемого предприятия определяется по группам потребителей умножением расчетных активной (∑ РР) и реактивной (∑ QP) мощностей на годовое число использования максимума нагрузки, соответственно кВтч и квар.:

WA = ∑ PP ∙ TMAХ;

WР = ∑ QP ∙ TMAХ.

где WA, WР – годовой расход активной и реактивной энергий;

TMAХ – годовое число часов использования максимума нагрузки, определяемое для силовой нагрузки умножением числа часов работы оборудования в год Т на коэффициент использования максимальной нагрузки, значения которого даны в таблице 10.

Годовой расход электроэнергии определяется согласно установленному оборудованию и годовому графику работы предприятия.

Расчетное годовое время для технологического оборудования, санитарно-технического оборудования и оборудования вспомогательных цехов составляют 7152 часов; время использования максимума осветительной нагрузки составляет при 2-х сменной работе оборудования 4000 часов.

Т а б л и ц а 10 – Расчет годового потребления электроэнергии

Наименование потребителя

PР, кВт

QР, квар

T, ч

γ

TMAX, ч

Годовой расход электроэнергии

WА, кВтч

WР, кварч

1

2

3

4

5

6

7

8

Технологическое оборудование

234,4

206,272

7272

0,85

 6181,2

1448873

 1275008,5

Санитарно-техническое

161,7

160,083

7272

0,5

 3636

 587941,2

 582061,8

Оборудование вспомогательных цехов

72

 40,392

7272

0,4

2908,8

209433,6

117492,2

Освещение внутреннее: люминесцентные лампы

86,6

52,826





 4000

 346400

 211304

Всего:









2592647,8

2532041,5

  1. Заключение

В данной курсовой работе мы рассчитали электрооборудование Табачного цеха с учетом режима работы и группы электроснабжения приёмников. Подобрали компенсирующую установку с учетом реактивной мощности предприятия и коэффициента энергоснабжающей компании. Подобрали необходимый трансформатор под условия полной мощности объекта. Выбрали количество и мощность осветительных приборов с учетом норм освещенности помещения, а также рассчитали нагрузку приборов. В конечном итоге рассчитали годовое потребление электроэнергии для возможных расходов на его штатную работу.

  1. Литература

  1. Справочная книга для проектирования электрического освещения / Г.М. Кноринг, И.М. Фадин, В.Н. Сидоров и др. – 2-е изд., перераб. и доп. СПб.: Энергоатомиздат, 1992.

  2. Правила устройства электроустановок. – 6-е изд. перераб. и доп. Госэнергонадзор. – М.: 2000.

  3. Строительные нормы и правила 23-05-95.

  4. http://electronpo.ru/production

  5. Электротехнический справочник Т.2./ Под ред. П.Г. Грудинского и др. – М.: Энергоатрмиздат, 1986.

  6. http://svetlix.ru/articles/lighting_configurator
