Міністерство освіти і науки України

Харківський національний університет радіоелектроніки

Факультет _______________Iнфокомуникацій___________________________

Кафедра_____ Інфокомунікаційної інженерії ім. В.В. Поповского __________

Курсова робота пояснювальна записка

Розробка заходів щодо захисту виділеного приміщення

від витоку інформації технічними каналами

Освітній рівень бакалавр

Харкiв, 2019 р.

РЕФЕРАТ

Пояснювальна записка до курсової роботи містить 23 сторінки, 4 рисунки, 4 таблицi.

Мета роботи - систематизація і закріплення знань по технічних каналах витоку інформації та заходам щодо їх запобігання.

Об'єкт дослідження – виділене приміщення(вул. Днiпропетровська буд. 11).

Предмет дослідження – методи та засоби технічного захисту інформації.

У роботі я проводжу обстеження виділеного приміщення (кiмната №1), аналіз об`єктів захисту, виявлення загроз і вразливостей у виділеному приміщенні щодо витоку інформації технічними каналами. Ґрунтуючись на отриманих даних створюю комплекс технічного захисту інформації.

ТЕХНІЧНИЙ ЗАХИСТ ІНФОРМАЦІЇ, ЗАГРОЗИ ТА ВРАЗЛИВОСТІ, КОМПЛЕКС ТЕХНІЧНОГО ЗАХИСТУ ІНФОРМАЦІЇ, ПОБІЧНІ ЕЛЕКТРОМАГНІТНІ ВИПРОМІНЮВАННЯ, ГЕНЕРАТОР ПРОСТОРОВОГО ЗАШУМЛЕННЯ, ОСНОВНІ ТЕХНІЧНІ ЗАСОБИ, ДОПОМІЖНІ ТЕХНІЧНІ ЗАСОБИ ТА СИСТЕМИ, ФІЛЬТР ЗАХИСНИЙ ПРОТИЗАВАДНИЙ, РОЗДІЛОВИЙ ТРАНСФОРМАТОР, ОБ’ЄКТ ІНФОРМАЦІЙНОГО ДОСЛІДЖЕННЯ.

Змiст

Перелік скорочень, умовних позначень, символів, одиниць і термінів

АТС – Автоматична телефонна станція

ВЧ – високочастотні

ДТЗС – допоміжні технічні засоби і системи

ЗТР – засоби технічної розвідки

ІзОД – інформація с обмеженим доступом

IБ – iнформацiйна безпека

ІС – інформаційна система

КЗ – контрольована зона

КСЗІ – комплексна система захисту інформації

ОІД – об’єкт інформаційної діяльності

ОТЗ – основні технічні засоби

ПБ – політика безпеки

ПЕОМ – персональна електронна обчислювати машина

ПЕМВН – побічні електромагнітні випромінювання і наводки

ПК – персональний комп’ютер

ТР – технічна розвідка

Вступ

Один iз найважливіших аспектів інтегральної безпеки є iнформаційна безпека. При аналізі проблематики, пов'язаної з інформаційною безпекою, потрiбно враховувати специфіку даного аспекту безпеки, яка полягає в тому, що інформаційна безпека є складова частина інформаційних технологій - області, що розвивається безпрецедентно високими темпами. Тут важливі не стільки окремі рішення (закони, навчальні курси, програмно-технічні вироби), що знаходяться на сучасному рівні, скільки механізми генерації нових рішень, що дозволяють жити в темпі технічного прогресу.

На сьогоднi, сучасна технологія програмування не дозволяє створювати безпомилкові програми, що не сприяє швидкому розвитку засобів забезпечення ІБ. Слід виходити з того, що необхідно конструювати надійні системи (інформаційної безпеки) із залученням ненадійних компонентів (програм). В принципі, це можливо, але вимагає дотримання певних архітектурних принципів і контролю стану захищеності на всьому протязі життєвого циклу ІС.

1. АНАЛІЗ ОБ’ЄКТУ ІНФОРМАЦІЙНОЇ ДІЯЛЬНОСТІ

1. Ситуаційний план об’єкту інформаційної діяльності(ОІД)

Схему ситуаційного плану ОІД наведено на рис. 1.1

Службове приміщення, у якому циркулює інформація з обмеженим доступом, розташоване на 1-му поверсі 1-но поверхового цегляного приватного будинку за адресою вулиця Днiпропетровська будинок 11.

Розташування ОІД – звичайне. Категорія приміщення – третя. Категорія інформаційної системи (ІС) – третя.

Охорона ОIД та пропускний режим не здійснюється.

Режимна територія та приміщення не охороняються.

Будинків в яких розташовані спільні підприємства та іноземні представництва, та (або) проживають іноземні громадяни в радіусі 200м немає.

Місця можливого розміщення стаціонарних та мобільних засобів (технічної розвідки) ТР, а також напрямки, сектори та зони, з яких можливе ведення ТР, відображені схематично на рис. 1.1

Основні характеристики вулиць, що проходять поруч з будинком в якому знаходиться ОIД наведено в таблиці 1.1.1

Таблиця 1.1.1 – Характеристика вулиць, що межують з ОІД

2. Генеральний план оiд

Будівлю введено в експлуатацію у 1948 році. Фундамент будинку – залiзо-бетон, стіни – з червоной цегли.

Поли – цегля, покриття –лiнолеум. Покрівля будинку – стропильна дерев’яна система, покриття - шифер.

Основна частина системи заземлення виконана усередині контрольованої зони. Заземлювач знаходиться у КЗ. Системи теплопостачання, водопостачання, каналізації будинку підключені до міських мереж.

Територія навколо будинку, що знаходиться за цегляною огорожею впорядкована, має тверде покриття.

Кiмната №1 має розмір 8×6м. Стеля підвісна, висота стелі 2.6м. Підлога бетонна, покрита лінолеумом, двері дерев’яні 2.1×1.1м, одинарні. Стіни цегляні.

Освітлення Кiмната №1 здійснюється за допомогою 2 світильників денного освітлення. Має чотири стеклопакетових вікна. Ремонт проводився 2003 року.

Доступ до приміщення обмежений, перебування відвідувачів з боку сторонніх організацій у приміщенні можливе тільки з дозволу власника.

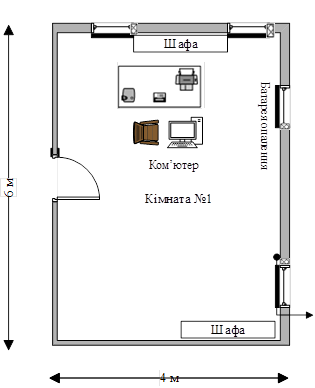

Схему розташування елементів інтер’єра кімнати № 1 наведено на рис 1.2

Кiмната №2 Стіни, підлога, стеля – цегляні. Має два стеклопластикових вікна. Вікна обладнані вертикальними жалюзі, виходять у бік вулиці Днiпропетровськой в пiвденному напрямку. Розміри вікон: - висота 1,20м,– ширина 0,90м.

Кiмната №3 Стіни, підлога, стеля – цегляні. Має одно стеклопластикове вікн. Вікно обладнано вертикальними жалюзі, виходить у бік вулиці Днiпропетровськой в пiвнiчному напрямку. Розміри вікон: - висота 1,20м,– ширина 0,90м.

Кiмната №4 Стіни, підлога, стеля – цегляні. Має два стеклопластикових вікна. Вікна обладнані вертикальними жалюзі, виходять у бік вулиці Днiпропетровськой в пiвнiчному напрямку. Розміри вікон: - висота 1,20м,– ширина 0,90м.

Деякі з суміжних приміщень обладнані засобами відкритого зв’язку та офісною технікою.

Ні в суміжних приміщеннях, ні в будинку в цілому не працюють іноземні громадяни, неконтрольоване перебування сторонніх осіб унеможливлено.

Схема генерального план ОIД наведено на рис. 1.2

Рис. 1.2 – Генеральний план ОІД

1.3 Основні технічні засоби

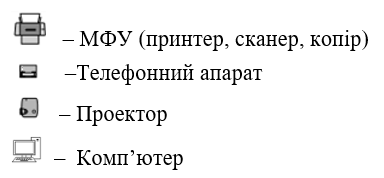

Схему розташування основних технічних засобів(ОТЗ) наведено на рис. 1.3.

Рис. 1.3 – Схема розташування основних технічних засобів

Перелік ОТЗ, розміщених у кiмнатi № 1 наведено в таблиці 1.2.

Об’єкти, що оточують будинок, в якому знаходиться ОІД наведено в таблиці 1.1.2

Таблиця 1.1.2 – Об’єкти, що оточують будинок з ОІД

Схему ситуаційного плану наведено на рис. 1.1

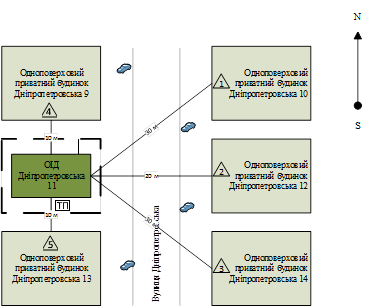

Рис. 1.1 Схема ситуаційного плану ОІД

Таблиця 1.2 – Перелік ОТЗ, розміщених у кiмнатi № 1.
