филиал РГУ нефти и газа (НИУ) имени И.М. Губкина в г. ташкенте (республика узбекистан)

Задание на курсовое проектирование

Содержание проекта:

Исходные данные для выполнения проекта:

Рекомендуемая литература:

Графическая часть:

Оглавление

ВВЕДЕНИЕ 4

ТЕОРЕТИЧЕСКАЯ ЧАСТЬ 6

14

15

16

(4.101) 16

. 16

РАЧСЕТНАЯ ЧАСТЬ 17

ЗАДАНИЕ 17

ДАНО 17

Выбор рабочего давления и определение диаметра газопровода. 18

Введение

Россия обладает одним из крупнейших в мире потенциалов топливноэнергетических ресурсов: прогнозные запасы нефти оцениваются в 44 млрд т, газа — 127 трлн м3.

Эти ресурсы распределены по территории нашей страны крайне неравномерно. Главной сырьевой базой России является Западная Сибирь. Значительны запасы нефти и газа в Тимано-Печорской нефтегазоносной провинции и Урало-Поволжье. Перспективным районом нефтегазодобычи является Восточная Сибирь.

Современные системы трубопроводного транспорта нефти, нефтепродуктов и газа сформировались, в основном, в период существования СССР. Первоначально (до 1940 г.) они состояли из локальных трубопроводов, связывающих поставщиков и потребителей в европейской части страны и расположенных на небольшом расстоянии друг от друга. К таким трубопроводам, в частности, относятся нефтепроводы Грозный — Туапсе, Малгобек — Грозный, Гурьев — Орск, Махачкала — Грозный, Ишимбай — Уфа; нефтепродуктопроводы Армавир — Трудовая, Салават — Уфа; газопровод Дашава — Выгоды.

Основы расчета нефтегазопроводов были заложены в трудах В. Г. Шухова и JI. С. Лейбензона. Методические основы изложения дисциплины «Проектирование и эксплуатация газонефтепроводов» на протяжении многих лет разрабатывались Р. А. Алиевым, В. Д. Белоусовым, Э. М. Блейхером, В. А. Бунчуком, Г. 3. Закировым, Н. Н. Константиновым, А. Г. Немудровым, М. В. Нечвалем, В. Ф. Новоселовым, Н. М. Оленевым, П. И. Тугуновым, В. И. Черникиным, В. А. Юфиным, В. С. Яблонским, Е. И. Яковлевым и другими преподавателями нефтяных вузов Москвы, Уфы, Тюмени.

Создание объекта строительства (магистрального трубопровода) осуществляется в непрерывном инвестиционном процессе с момента возникновения идеи (замысла) до сдачи объекта в эксплуатацию. Неотъемлемой частью этого процесса являются проектные работы. Она предусматривает проведение предварительных исследований и проработок, а также две стадии проектных работ: предпроектную и проектную. Началу проектных работ предшествуют предварительные исследования и проработки. В ходе них должны быть собраны сведения о ранее выполненных инженерных изысканиях и исследованиях, данные об осложнениях, наблюдавшихся в районе строительства трубопровода (природные и техногенные аварийные ситуации).

С целью диверсификации направлений экспорта российского газа ОАО «Газпром» приступил к технико-экономическому исследованию строительства газотранспортной системы «Алтай». Пройдя через западный участок российско-китайской границы газопровод соединит месторождения Западной Сибири с Синьцзян-Уйгурским автономным округом на западе Китая.

Там российский газ вольется в китайский трубопровод «Запад — Восток», по которому дойдет до Шанхая. Протяженность будущей магистрали составит 2800 км, диаметр 1420 мм.

В целом за период до 2020 г. ОАО «Газпром» предстояло построить около 28 тыс. км магистральных газопроводов, включая подводящие трубопроводы и межсистемные перемычки, преимущественно диаметром 1420 мм на давление 7,5... 10 МПа, а также 144 компрессорные станции общей мощностью более 10 млн кВт. Кроме того, планируется развитие мощностей подземного хранения газа до 75 млрд м3 активного газа за счет строительства новых и расширения действующих СПХГ.

В ходе курсового проектирования требуется выполнить расчета магистрального газопровода заданной протяженностью и производительностью. Расчет является основным для всего нефтегазотранспортного направления. Именно с него начинается проектирования магистральных трубопроводов.

Данная работа является основополагающей и профилирующей для последующего обучения и формирования высококвалифицированных специалистов по данному направлению.

Теоретическая часть

В период существования СССР сформировалась Единая система газоснабжения (ЕСГ) страны, значительная часть которой впоследствии оказалась на территории России. С учетом нового строительства после 1991 г. сеть газопроводов нашей страны выглядит следующим образом:

• северного направления (Ставрополь — Москва, Краснодарский край — Ростов — Серпухов, Бухара — Урал);

• северо-западного направления (Серпухов — Ленинград, Саратов — Горький — Иваново — Череповец, Средняя Азия — Центр);

• западного направления (Мессояха — Норильск, Надым — Урал — Центр, Оренбург — Западная граница СССР, системы газопроводов, базирующихся на Уренгойском и Ямбургском месторождениях);

• юго-западного направления (Игрим — Серов — Нижний Тагил);

• южного направления («Голубой поток»);

• юго-восточного направления (Новый Уренгой — Сургут — Новокузнецк);

• газовое кольцо Московской области.

Следует подчеркнуть, что данное разделение газопроводов довольно условно: в отличие от нефте- и нефтепродуктопроводов они соединены многочисленными перемычками, повышающими надежность системы газоснабжения. Управление российскими и транзитными газопроводами, проходящими по территории России, осуществляет ОАО «Газпром», созданное в соответствии с Указом Президента РФ от 05.11.1992 г. и постановлением Совета Министров РФ от 17.02.1993 г. Предприятиями по транспортировке газа, входящими в состав ОАО «Газпром», являются ООО «Баштрансгаз» (Уфа); ООО «Волгоградтрансгаз» (Волгоград); ООО «Волготрансгаз» (Нижний Новгород); ООО «Кавказтрансгаз» (Ставрополь); ООО «Лентрансгаз» (Санкт-Петербург); ООО «Мострансгаз» (Москва); ООО «Пермтрансгаз» (Чайковский); ООО «Самаратрансгаз» (Самара); ООО «Таттрансгаз» (Казань); ООО «Тюментрансгаз» (Югорск); ООО «Уралтрансгаз» (Екатеринбург); ООО «Югтрансгаз» (Саратов), а также территориальные комплексы по добыче, переработке и транспорту газа, конденсата и нефти ООО «Астраханьгазпром» (п. Аксарайск Астраханской обл.); ООО «Дагестангазпром» (Махачкала); ООО «Кубаньгазпром» (Краснодар); ООО «Надымгазпром» (Надым); ООО «Оренбурггазпром» (Оренбург); ООО «Севергазпром» (Ухта); ООО «Сургутгазпром» (Сургут); ООО «Уренгойгазпром» (Новый Уренгой); ООО «Ямбурггаздобыча» (Новый Уренгой). Единая система газоснабжения России сегодня — это 155 тыс. км магистральных газопроводов и отводов диаметром, в основном, от 720 до 1420 мм; 268 компрессорных станций с более чем 4000 газоперекачивающими агрегатами общей установленной мощностью 44,8 млн кВт; 3633 газораспределительные станции; 24 подземных газохранилища, 7 из которых созданы в водоносных структурах, а 17 — в истощенных газовых и газоконденсатных месторождениях. 15 16 Рисунок 1.3 — Схема важнейших газопроводов России По магистральным газопроводам транспортируется 100% добываемого в России газа. Более 60 % газопроводов имеют диаметр 1220... 1420 мм и свыше 35 % работают под давлением 7,5 МПа. В 2005 г. в ЕСГ поступило 699,7 млрд м3 газа, в т. ч. 547,9 млрд м3 добытых ОАО «Газпром», а также газ от независимых производителей из государств Средней Азии.

Система доставки продукции газовых месторождений до потребителей представляет собой единую технологическую цепочку. С месторождений газ поступает через газосборный пункт по промысловому коллектору на установку подготовки газа, где производится осушка газа, очистка от механических примесей, углекислого газа и сероводорода. Далее газ поступает в систему магистрального газопровода (рис. 1).

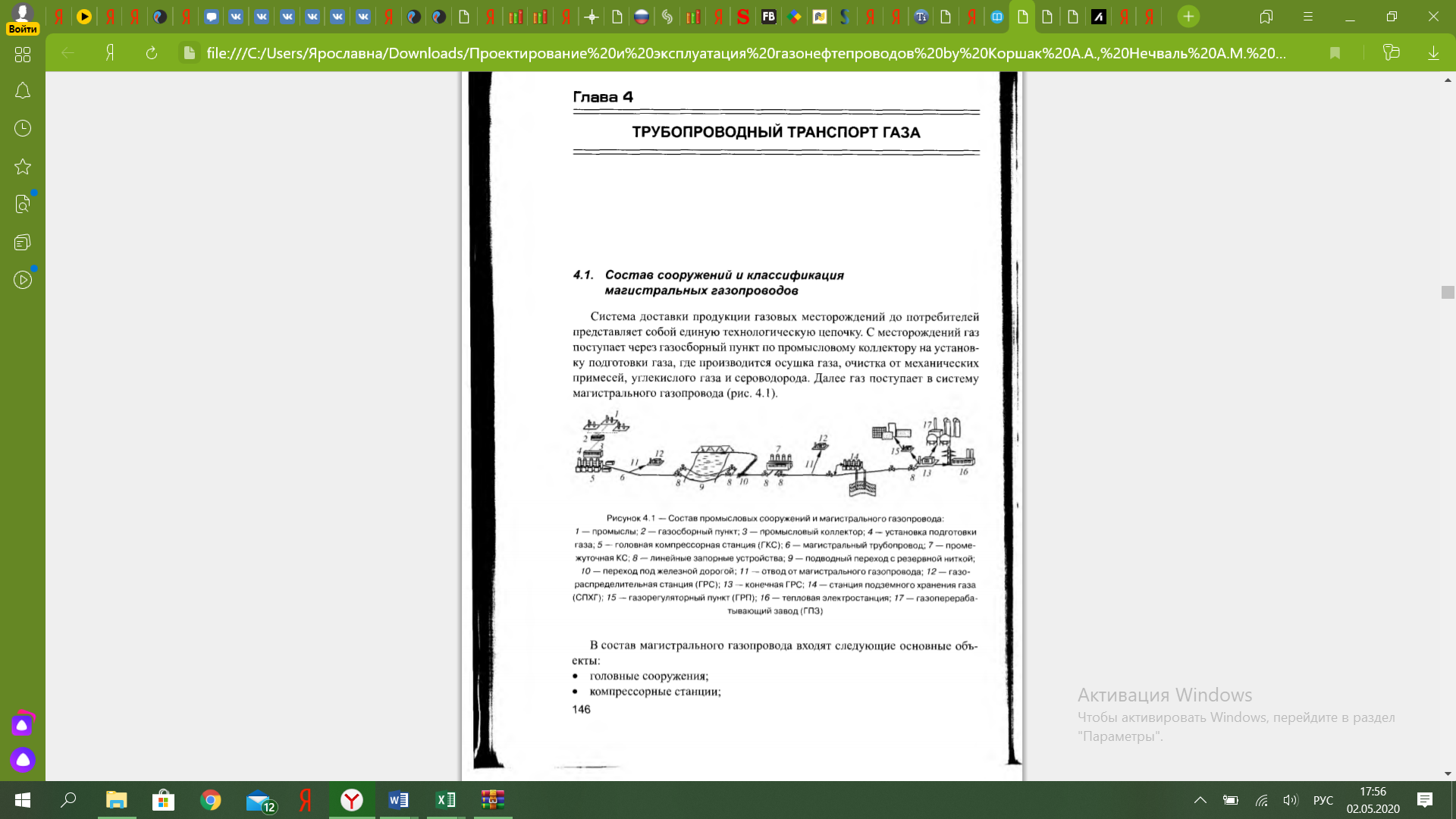

Рисунок 1.

1 — Состав промысловых сооружений и магистрального газопровода:

7 — промыслы; 2 — газосборный пункт; 3 — промысловый коллектор;

4 — установка подготовки газа; 5 — головная компрессорная станция (ГКС); б — магистральный трубопровод; 7 — промежуточная КС;

8 — линейные запорные устройства; 9 — подводный переход с резервной ниткой; 10 — переход под железной дорогой; 11 — отвод от магистрального газопровода; 12 — газораспределительная станция (ГРС);

13 — конечная ГРС; 14 — станция подземного хранения газа (СПХГ);
