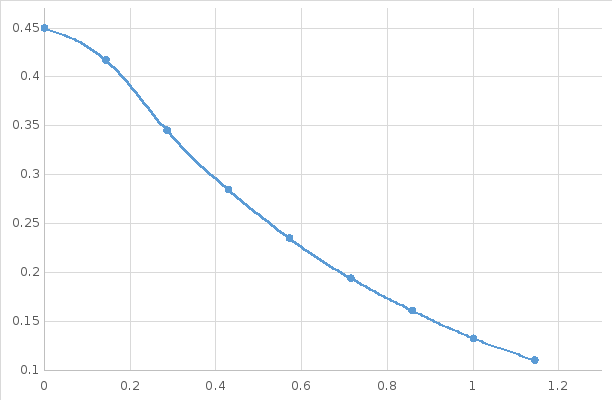

График изменения концентраций по высоте абсорбера:

Вывод

В результате расчетов была получена требуемая высота насадочного слоя, равна 1,15 м, требуемая для уменьшения концентрации хлора с 45 до 0,5 объемных процентов. Также были рассчитаны профили концентраций хлора по высоте абсорбера при использовании двух моделей движения потока: модели идеального вытеснения и ячеечной модели с числом ячеек N = 8.

Приложение

Блок-схема алгоритма расчета профиля концентраций хлора по высоте абсорбера и листинг программы в Delphi ХЕ:

Листинг программы:

unit Unit1;

interface

uses

Windows, Messages, SysUtils, Variants, Classes, Graphics, Controls, Forms,

Dialogs, StdCtrls, math, Grids, TeEngine, Series, ExtCtrls, TeeProcs, Chart;

type

TForm1 = class(TForm)

Button1: TButton;

StringGrid1: TStringGrid;

Chart1: TChart;

Series1: TFastLineSeries;

Label1: TLabel;

Label2: TLabel;

procedure Button1Click(Sender: TObject);

procedure StringGrid1Click(Sender: TObject);

private

{ Private declarations }

public

{ Public declarations }

end;

var

Form1: TForm1;

i,j, m,n:integer;

k1,k2,k3,k4,h,z,y,S,Gvm,Grv,C0,d,eps:real;

t,q:textfile;

a:real;

yc:array of real;

l:integer;

implementation

{$R *.dfm}

Function f(y:real):real;

begin

Grv:=110;

C0:=45;

d:=0.35;

Gvm:=0.00042*(100-C0)*Grv;

S:=pi*sqr(d)/4;

f:=-0.5*S/Gvm*sqr(1-y)*ln(1/(1-y))*exp(0.8*ln(((71*y/(1-y)+29)*Gvm)/S));

end;

procedure TForm1.Button1Click(Sender: TObject);

begin

h:=0.01;

z:=0; y:=0.45; i:=0;

eps:=0.5/100;

m:=1;

Repeat

Stringgrid1.RowCount:=m+1;

z:=z+h;

i:=i+1;

k1:=h*f(y);

k2:=h*f(y+k1/2);

k3:=h*f(y+k2/2);

k4:=h*f(y+k3);

y:=y+1/6*(k1+2*k2+2*k3+k4);

Series1.AddXY(z,y);

Stringgrid1.Cells[0,m]:= floattostr(Roundto(y, -5));

Stringgrid1.Cells[1,m]:= floattostr(Roundto(z, -5));

m:=m+1;

until(y<=eps);

Label2.Caption:=floattostr(z);

end;

procedure TForm1.StringGrid1Click(Sender: TObject);

begin

StringGrid1.Cells[0,0]:='H';

StringGrid1.Cells[1,0]:='y';

end;

end.
