Материал: Изготовление письменного набора из природного камня

Представляют собой, как правило, оксиды (окиси) и диоксиды (двуокиси) металлов, а также алмаз, карбонат кальция и другие. Один из самых распространенных и универсальных полирующих материалов - порошок белого или розоватого цвета оксид алюминия (отмученный глинозем). Обладая прекрасной полирующей способностью, он к тому же не пачкает камень. Изделия и детали из яшмы, полируют оксидом алюминия, как на деревянных, так и на кожаных кругах.



2.2 Этапы изготовления письменного набора

Таблица 1 Технологическая карта

№	Технологическая операция	Схема рисунок	Инструменты и оборудование
1	Полевое обогащение		Молоток, металлическая щетка, вода
2	Распиливание камня на блок
3	Распиливание камня на пластин		КС-1А, охлаждающая жидкость, алмазный диск Ш 400
4	Выпаривание камня		Электроплита 380V
5	Проклевание камня		Электроплита 380V, эпоксидный клей
6	Распиловка заготовок письменного набора		СКРН, вода, карандаш, линейка алмазный диск Ш 250
7	Шлифование и доводка внутренний стороны стаканчика		М20, вода, угольник 90°
8	Полировка внутренней стороны стаканчика		М12, окись хрома, вода,

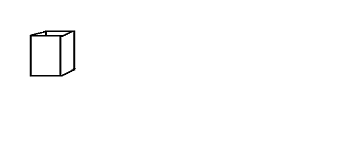

9	Сборка стаканчика		Эпоксидный клей, электроплита 380V
10	Шлифование и доводка внешний стороны стаканчика		М20, М12, вода, угольник 90°
11	Полировка внешний стороны стаканчика		Окись хрома, вода
12	Распиловка камня для подставки		КС-1А, охлаждающая жидкость
13	Шлифование и доводка подставки		М20, угольник 90°, вода, М12
14	Полировка подставки		Окись хрома, вода
15	Приклеивание стаканчика на подставку		Эпоксидный клей, электроплита 380V
16	Приклеивание герба в стаканчика		Эпоксидный клей, электроплита 380V
17	Приклеивание визитницу и ручку на подставку		Эпоксидный клей, электроплита 380V
18	Распиловка камня для календарницы		КС-1А, охлаждающая жидкость
19	Шлифование и доводка календарницы		М20, вода, угольник 90°, М12
20	Полировка календарницы		Окись хрома, вода
21	Приклеивание пластин на подставку для календарницы		Эпоксидный клей, электроплита 380V
22	Сверлить отверстие для календарницы		Сверловочный станок, сверло, вода
23	Поставить металлическую основу календарницы
24	Готовые изделия

3. Экономическая часть



3.1 Расчет стоимости основных фондов



3.1.1 Расчет стоимости зданий и сооружений

Стоимость зданий и сооружений определяется по формуле:

Сбал=С1м3*V+Cc-т. р. +Сп-и. р, руб.;

Где С1м3 - стоимость 1м3 здания, руб.;Объем здания, м3;

Сс-т. р - стоимость санитарно-технической работ (20% от стоимости всего здания), руб.;

Сп-и. р. - стоимость проектно-изыскательских работ (8% от стоимости всего здания), руб.

Полученные сводим в таблицу.

Таблица 2

Наименование зданий и сооружений	Стоимость 1м3 здания, руб.	Объем здания, м3	Стоимость всего здания, руб.	Дополнительные затраты, руб.		Балансовая стоимость здания, руб.
				на санитарно-технический работы	На проектно-изыскательские работы
1. Камнерезный цех	500	544	272000	54400	21760	348180
Итого:	-	-	272000	54400	21760	348180

3.1.2 Расчет стоимости оборудования

Стоимость оборудования определяется по формуле:

Сбал=Цопт+Зтр+Зм+Зз-с. р, руб.;

где Цопт - оптовая цена оборудования, руб.;

Зтр - затраты на транспортировку (10% от стоимости оборудования), руб.;

Зм - затраты на монтаж (30% от стоимости оборудования), руб.;

Зз-с. р. - затраты на заготовительно-складские работы (1-5% от стоимости оборудования), руб.

Таблица 3

Наименование оборудования	Количество оборудования, шт.	Стоимость единицы оборудования, руб.	Стоимость всего оборудования, руб.	Дополнительные затраты, руб.			Балансовая стоимость, оборудования, руб.
				на транспортировку	на монтаж	на заготовительно-складские работы
1. КС-1А	1	52000	52000	5200	15600	520	73320
2. СКРН	1	8000	8000	800	2400	80	11280
3. Шлифовальный	1	18250	18250	1825	5475	182,5	25732,5
4. Полировальный	1	19650	19650	1965	5895	196,5	27706,5
5. Сверловочный	1	20000	20000	2000	6000	200	28200
Итого:	-	-	98250	9825	29475	982,5	166239



3.2 Расчет стоимости амортизационных отчислений

Стоимость амортизационных отчислений при линейном способе определяется по формуле:

А=Сбал*Н/100, руб.;

где Сбал - балансовая стоимость основных фондов, руб.;

Н - норма амортизационных отчислений (определяется исходя из срока лет полезного использования основных фондов), %.



3.2.1 Расчет стоимости амортизационных отчислений зданий и сооружений

Полученные данные сводим в таблицу.

Таблица 4

Наименование зданий и сооружений	Балансовая стоимость здания, руб.	Норма амортизационных отчислений, %	Сумма амортизационных отчислений, руб.	Сумма амортизационных отчислений на одноизделие
1. Камнерезный цех	348180	2,5	8704,50	17,41
Итого:	-	-	8704,50	17,41



3.2.2 Расчет стоимости амортизационных отчислений оборудования

Полученные данные сводим в таблицу.

Таблица 5

Наименование оборудования	Балансовая стоимость оборудования, руб.	Норма амортизационных отчислений, %	Сумма амортизационных отчислений, руб.	Сумма амортизационных отчислений на одно изделие, руб.
1. КС-1А	73320	10	7332	14,66
2. СКРН	11280	10	1128	2,25
3. Шлифовальный	25732,5	10	2573,25	5,14
4. Полировальный	27706,5	10	2770,65	5,54
5. Сверловочный	28200	10	2820	5,64
Итого:	-	-	13644,15	33,23



3.3 Расчет потребности и стоимости материалов

Полученные данные сводим в таблицу.

Таблица 6

Наименование материалов	Единица измерения	Норма расхода материала	Цена за единицу материала, руб.	Стоимость материала, руб.
1. Яшма	кг	0,9	100	90
2. Долерит	кг	0,8	200
3. Литье	шт.	6	60	360
4. Эпоксидный клей	шт.	1	100	100
5. Диск ш 400	шт. /ч	12	2500	85,22
6. Диск ш 250	шт. /ч	20	500	28,40
7. Окись хрома	кг.	0,5	90	90
8. Порошок М12	кг.	1	50	50
9. Порошок М20	кг.	1	90	90
Итого:	-	-	-	1093,62



3.4 Расчет потребности и стоимости электроэнергии

Стоимость электроэнергии определяется по формуле:

Рэл=п*Кисп*Соs*ФРВ*W*Ц1кВтч, руб.;

где п - количество потребителей, шт.;

Кисп - коэффициент использования оборудования; - коэффициент мощности;

ФРВ - фонд рабочего времени, ч;- Мощность единицы оборудования, кВт;

Ц1кВтч - стоимость 1 кВтч электроэнергии, руб.

Полученные данные сводим в таблицу.

Таблица 7

Наименование потребителей	Количество потребителей		К исп	CosФРВ, чМощность, кВт	Стоимость одного кВтч электроэнергии, руб.	Стоимость электроэнергии, руб.
						Единицы оборудования	Всего оборудования
1. КС-1	1		0,75	0,93	12	1,5	1,5	4,07	51,09
2. СКРН	1		0,75	0,93	20	1,5	1,5	4,07	85,16
3. Шлифовальный	1		0,75	0,93	55	1,5	1,5	4,07	234, 20
4. Полировальный	1		0,75	0,93	83	1,5	1,5	4,07	353,43
4Сверловочный	1		0,75	0,93	2	1,5	1,5	4,07	8,51
Итого:	-	-		-	172	-	6	16,28	723,88



3.5 Расчет фонда оплаты труда

Таблица 8

Наименование специальности	Количество, Чел.	Часовая тарифная ставка, руб.	ФРВ, ч	Оплата по тарифу, руб.	Районный коэффициент, руб.	Основной фонд оплаты труда, руб.	Дополнительный фонд оплаты труда, руб.	Общий фонд оплаты труда, руб.
1. Художник-мастер	1	28,3	172	4867,6	730,14	5597,74	559,77	6157,51
Итого:	-	-	-	4867,6	730,14	5597,74	559,77	6157,51



3.6 Расчет затраты на содержание и эксплуатацию оборудования

Таблица 9

Наименование затрат	Укрупненный показатель или № таблицы	Величина затрат, руб.
1. Заработанная плата рабочих	таблица 8	6157,51
2. Отчисления от заработной платы	26% от п.1	1600,95
3. Амортизация оборудования	таблица 5	33,23
4. Затраты на запчасти	30% от п.1	1847,25
5. Учтенные расходы	п.1+п.2+п.3+п.4	9638,94
6. Неучтенные расходы	10% от п.5	963,89
Итого:	-	10602,83



3.7 Расчет себестоимости

Таблица 10

Наименование затрат	Укрупненный показатель или № таблицы	Величина затрат, руб.
1. Затраты на материалы	таблица 6	1093,62
2. Затраты на электроэнергию	таблица 7	723,88
3. Затраты на содержание и эксплуатацию оборудования	таблица 9	10602,83
4. Амортизация зданий	таблица 4	17,41
5. Затраты на составление эскиза	30% от (п.1+п.2+п.3+п.4)	3731,32
Итого:	-	16169

Вывод: в результате расчетов получил затраты на составление эскиза и выполнение письменного набора Сумерки в размере 16169 рублей.



4. Техника безопасности



4.1 Общие правила положение техники безопасности на станке

1)      К самостоятельной работе на станках допускаются лица, прошедшие инструктаж по охране труда, медицинский осмотр и не имеющие противопоказаний по состоянию здоровья.

2)      При работе на камнерезных станках соблюдать правила внутреннего трудового распорядка, установленные режимы труда и отдыха.

)        При работе на станках должна использоваться следующая спецодежда и индивидуальные средства защиты: халат хлопчатобумажный, берет (косынка), защитные очки. На полу около станка должна быть решетка с диэлектрическим ковриком.

)        В мастерской должна быть медицинская аптечка с набором необходимых медикаментов и перевязочных средств, для оказания первой помощи при травмах.

)        При несчастном случае пострадавший или очевидец несчастного случая обязан немедленно сообщить преподавателю. При неисправности оборудования прекратить работу и сообщить об этом преподавателю.

)        В процессе работы соблюдать правила ношения спецодежды, пользования средствами индивидуальной и коллективной защиты, соблюдать правила личной гигиены (в т. ч. коротко остриженные ногти), содержать в чистоте рабочее место.



4.2 Техника безопасности при работе на станках в камнерезной мастерской

Требования безопасности перед началом работы:

а)      Надеть спецодежду, волосы тщательно заправить под берет.

б)      Убедиться в наличии и надежности крепления алмазного круга и концов шпинделя.

в)      Проверить наличие и надежность соединения защитного заземления с корпусом станка.

г)       Убедиться в отсутствии трещин и сколов на алмазном круге.

д)      Убедиться в надежном закреплении площадки для размещения каменного материала.

е)       Проверить исправную работу станка на холостом ходу, отступив в сторону от опасной зоны напротив круга.

1)      При работе на шлифовальном станке возможно воздействие на работающих следующих опасных и вредных производственных факторов:

·        травмирование движущимися частями станка

·        травмирование осколками камнерезного материала

·        засорение верхних дыхательных путей каменной пылью при отсутствии вентиляции

2) При работе на отрезном станке возможно воздействие на работающих следующих опасных производственных факторов:

·        отсутствие защитного кожуха алмазного круга;

·        травмирование глаз (ранение, засорение);

·        ранения осколками абразивного круга или каменного материала из-за большого зазора между площадкой станка для размещения каменного материала и абразивным кругом или из-за не плотного прижатия каменного материала к площадке, размещения его под углом к площадке;

·        захват одежды или волос вращающимися деталями станка;

·        неисправности электрооборудования станка и заземления его корпуса.

При работе надежно удерживать каменный материал руками, плавно, без рывков и больших усилий подводить его к алмазному кругу.

) Во избежание засорения глаз частицами алмазного круга и каменного материала не производить работу без защитных очков.

) Не наклоняться близко к вращающемуся алмазному кругу.

) Не определять на ощупь целостность вращающегося алмазного круга. Качество обработки каменного материала определять после того, как он отведен от круга и выведен в безопасную зону.

) Не производить работу на неисправном алмазном круге и при большом его биении.

) Не производить заточку каменного материала на боковой поверхности алмазного круга, не стоять в направлении плоскости его вращения.

) Не класть на корпус станка инструмент и другие предметы.

) Не оставлять работающий станок без присмотра.



4.3 Требование техники безопасности в аварийных ситуациях



1)      При возникновении неисправности в работе станка, появлении сильного биения алмазного круга, а также при неисправности заземления корпуса станка прекратить работу, отвести материал от алмазного круга и выключить станок. Работу продолжать только после устранения неисправности.

2)      При загорании электрооборудования станка немедленно выключить станок и приступить к тушению очага возгорания углекислотным, порошковым огнетушителем или песком.

)        При получении травмы оказать первую помощь пострадавшему, при необходимости отправить его в ближайшее лечебное учреждение и сообщить об этом преподавателю.

Требования безопасности по окончании работы.

Выключить станок и после его остановки вращения убрать абразивную пыль и осколки материала щеткой. Не сдувать абразивную пыль ртом и не сметать ее рукой. Вымыть каменный материал, снять спецодежду и тщательно вымыть руки и лицо с мылом.

Заключение

Камень - один из самых долговечных материалов. Камень всегда интересовал человека и у каждого человека своё представление о камне. Для художника, работающего с камнем, это не только прекрасный поделочный материал, но и частица земной красоты, не иссекаемый источник поэзии. Камень будет воображение, подсказывая художнику подчас самые неожиданные пластические и цветовые решения. Даже невзрачные камушки могут сослужить художнику неоценимую службу.

При выполнении работы была рассмотрена и изучена история развития камнерезного искусство Урала и общая характеристика екатеринбургской гранильной фабрики. И это послужило основой для изготовления письменного набора из природного камня.

Красота яшмы - свидетельство богатства и щедрости Природы. Изделия из неё - воплощение мастерства, трудолюбия, духовности человека. И для художника-камнереза, и для историка камня, и для этнографа, изучающего ремесло камнереза, и для искусствоведа - яшма активно участвует в человеческой жизни, будоражит научную, техническую, творческую мысль и чувство. При встрече с ней в каждом пробуждается художник. Созерцая яшму, попадаешь под "настроение" её колорита, видишь и "читаешь" в ней что-то своё, личное настолько богата цепь причудливых ассоциаций, которые неизменно рождаются при встрече с этим камнем. И именно этот камень был выбран для выполнения письменного прибора.

И в наши дни искусство обработки камня вновь прочно входит в жизнь, особенно в нашей стране, где проблема украшения интерьеров современных зданий стоит так остро, произведения мастеров предшествующих эпох вызывают заслуженный интерес, а их изучение приобретает практическое значение. А изделия из камня популярны не годы, не десятилетия и даже не века. Подобрать изделия из натуральных камней, хорошо вписывающиеся в интерьер, не составит труда. Ведь камни отличаются большим разнообразием расцветок и оттенков, и одно изделие из камня будет отличаться от другого даже, если это изделия из камня одного наименования и дизайна.

В этой работе рассмотрена лишь малая часть этого поистине уникального, древнего, самобытного искусства камнерезного дела. Время не стоит на месте, рождаются на свет новые мастера, появляются новые стили и направления, открываются новые школы, в которых обучают мастерству каменного дела. Преемственность поколений сохраняется. И настоящим мастером является тот, кто искренне любит, ценит, бережет свою родную землю. Только тому природа приоткроет свои тайны и покажет всю красоту, при помощи этого вида искусства.

В данной работе были изучены разные эпохи, направления обработки цветного камня и на этой основе был разработан эскиз письменного прибора. Изучение технологий и соблюдение процесса изготовления, позволило изготовить письменный набор из природного камня. В работе также описано поэтапное изготовление письменного набора из природного камня. Описаны материалы и оборудование необходимое для изготовления письменного набора в камнерезной мастерской.

Поставленные цели и задачи дипломного проекта выполнены в полном объеме.

Список литературы

1.      Андреев В.Н. Материаловедение камнеобработки. Абразивы М.Л. 1939.

2.      Аринштейн И. Цветные камни Урала. - Свердловск: Средне уральское книжное издательство, 1986

.        Артюшина В. Сокровища уральских недр. Справочник путеводитель Свердловск, 1957

.        Белецкая Э.И. Художественная обработка цветного камня. М., 1983

.        Бахов Л.С., Муталов М.Г. "Цветные облицовочные камни Башкирии". Уфа; 1986.

.        Виннер А.В. Материалы и техника мозаичной живописи. М., 1953

.        Граматчиков. Исторические и практические сведения о Екатеринбургской шлифовальной фабрике и мраморном Горнощитском заводе // Горный журнал. - 1827. - № 3.

.        Герчикова И.Н. Международные экономические организации, изд. АО "Консалтбанкир", г. Москва, 2000.

.        Козлов А. Уральский механик Иван Сусоров // Уральский рабочий. - 1951. - 17 июля.

.        Киевленко Е.Я. Декоративные разновидности цветного камня. - М., 1989

.        Кобелев Н.Б. Организация ремесленной деятельности, изд. ООО "Издательский Дом БОН", г. Москва, 2000.

.        Никитин Ю.В. Поделочные камни и их обработка. - Л.: Наука, 1970.

.        Ремесла. Энциклопедия земли Вятской, том 10, под редакцией Ситникова В.А., изд. "Вятка", г. Киров, 2000.

.        Ягенуль И.Н. Промысловые синдикаты, Москва, 1895.

15.    Интернет ресурс - #"807470.files/image029.gif">



Приложение Б



Рисунок 1 - Екатеринбургская гранильная фабрика

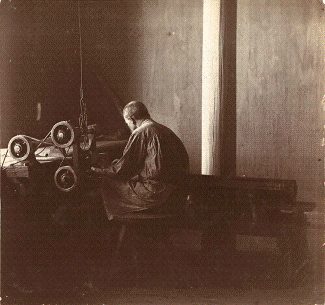

Рисунок 2 - Полировка изделий. Екатеринбургская гранильная фабрика 1783 год.

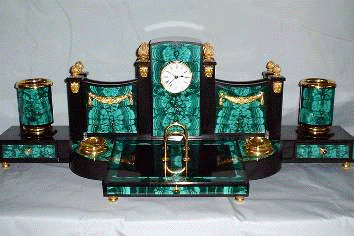

Рисунок 3 - Письменный набор сделанный в Екатеринбургской гранильной фабрике.

Рисунок 4 - Ваза малахитовая выполненный в 1748 года в Екатеринбургской гранильной фабрики.
