Материал: Исследование режимов электропотребления и характеристик электрических нагрузок электроэнергетических систем
Исследование режимов электропотребления и характеристик электрических нагрузок электроэнергетических систем
Новосибирский
Государственный Технический Университет
Лабораторная работа
"Исследование
режимов электропотребления и характеристик электрических нагрузок ЭЭС"
Выполнили:
Коваленко К. Рязанова Р.
Проверил: Левин
В.М.
Новосибирск, 2013
Цель работы: Исследование режимов электропотребления, расчет и анализ характеристик электрических нагрузок ЭЭС.
Исходные данные:
1. Профили суточных графиков электрических нагрузок потребителей по активной мощности P(t).
. Номинальное напряжение в узле подключения нагрузки Uн.ном, кВ.
. Параметры схемы замещения асинхронного
электродвигателя (табл. 9.).
№варианта
Xs(о.е)
R(о.е)
8
0.24
0.05
Рабочие формулы:
1. Суточная энергия Эсут= . Среднесуточная мощность . Число часов использования максимума
нагрузки
= 4. Коэффициент плотности . Коэффициент неравномерности 6. 7. 8. 9. 10. 11. 12. 13. Ход работы:

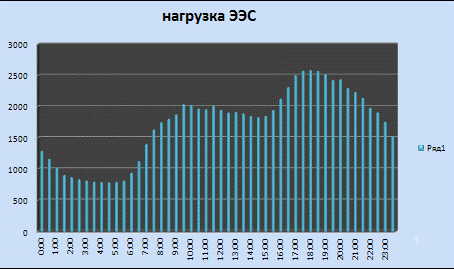

1. Построить суточный график нагрузки в
координатах P от t и рассчитать его основные параметры.
Основные параметры ГН:
Pmin
788
Pmax
2585
Pср
1716,854
Эсут
82409
Tmax
31,87969
b
0,66416
k
0,304836
2. Рассчитать критические параметры асинхронного
двигателя (Uкр, sкр) при его подключении к питающим шинам с напряжением U
напрямую (Xвн = 0), либо через внешнюю сеть сопротивлением Xвн = 0,06; 0,08
о.е. (Pмех = 1).
Параметры:
Рмех=1
Xвн=0
Xвн=0,06
Xвн=0,12
Uкр
0,69282
0,774597
0,848528
Sкр
0,208333
0,166667
0,138889
. Определить минимально-допустимое напряжение
питающих шин, при котором обеспечивается возможность успешного пуска АД при Xвн
= 0; 0,06; 0,08 о.е. и механической нагрузке на валу Pмех = 1; 0,6; 0,8 (о.е.).

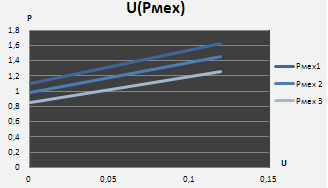

Построить зависимости U(Pмех) для заданных значений Xвн (0; 0,06; 0,08).
Pмех 1=1
Хвн 1
0
Хвн 2
0,06
U =1,360147
Хвн 3
0,12
U =1,625423
Pмех 2=0.8
Хвн 1
0
U =0,980612
Хвн 2
0,06
U =1,216553
Хвн 3
0,12
U =1,453823
Pмех 3=0.6
Хвн 1
0
U =0,849235
Хвн 2
0,06
U =1,053565
Хвн 3
0,12
U =1,259047
4. Определить допустимое значение Xвн, при
котором возможен успешный пуск АД с номинальной нагрузкой на валу (Pмех = 1)
для значений напряжения питающих шин: U = 0,6; 0,8; 1,0.
пуск АД
U
Хвн1
0,733396
1
Хвн2
0,526485
0,8
Хвн3
0,314527
0,6

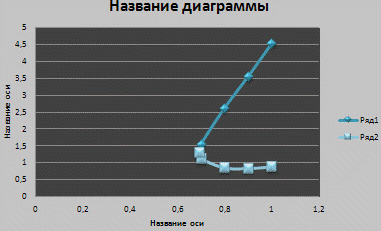

. Рассчитать и построить статическую
характеристику реактивной мощности АД Q(U,s) при изменении напряжения питающих
шин от 1 до Uкр (табл.10.). Определить числовое значение регулирующего эффекта
АД (dQ/dU) при номинальных условиях (U = Uкр
и Pмех = 1).
электрический нагрузка
мощность реактивный
U(o.e.)
1
0,9
0,8
0,7
0,692820323
S
0,8147867
0,634747
0,461511
0,25542
0,208333333
0,0532689
0,068378
0,094045
0,169927
0,208333333
Qs
3,9109823
3,04679
2,215254
1,22602
1,0000016 0,328215
0,451417
0,81565
1,0000016
Qm
0,625
0,50625
0,4
0,30625
0,3
Q
4,5359823
3,55304
2,615254
1,53227
1,3000016
0,8806911
0,834465
0,851417
1,1219
1,3000016
. Построить график зависимости
Вывод
Сделав эту работу, мы научились исследовать
режимы электропотребления, рассчитывать и анализировать характеристики
электрических нагрузок ЭЭС.
(при
)
(при
)
(при)
(при)
(a=
2,
b=-U 2*R, c=R 2)
