Информационные технологии в стандартизации и управлении качеством

Министерство образования и науки Российской Федерации

Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования

«Рязанский государственный радиотехнический университет»

Кафедра «Информационно-измерительная и биомедицинская техника»

Курсовой проект

«Информационные технологии в стандартизации и управлении качеством»

Выполнила: Шичкина А. В.

Проверил: Губарев А. В.

Рязань 2016

Содержание

Введение

. Программный комплекс AllFusion Process Modeler

.1 Анализ процесса

.2 Разработка IDEF0 модели процесса «Производство солнечных батарей»

.3 Построение диаграммы Исикавы

. Программный комплекс Statistica

.1 Оценка описательных статистик. Построение и анализ гистограммы

.2 Проверка соответствия распределения параметров процесса нормальному закону распределения

.3 Анализ стабильности процесса

.3.1 Построение -R контрольной карты

.3.2 Построение -S контрольной карты

.4 Анализ пригодности (воспроизводимости) процесса

Заключение

Библиография

Приложения

Введение

Постоянное усложнение производственно-технических и организационно-экономических систем - фирм, предприятий, производств и других субъектов производственно-хозяйственной деятельности - и необходимость их анализа с целью совершенствования функционирования и повышения эффективности обусловливают необходимость применения специальных средств описания и анализа таких систем.

Эти проблемы приобретают особую актуальность в связи с появлением интегрированных компьютеризированных производств и автоматизированных предприятий.

В США в конце 70-х годов была предложена и реализована Программа интегрированной компьютеризации производства ICAM (Integrated Computer Aided Manufacturing ‒ интегрированная компьютеризация производства), направленная на увеличение эффективности промышленных предприятий посредством широкого внедрения компьютерных (информационных) технологий.

Реализация программы ICAM потребовала создания адекватных методов анализа и проектирования производственных систем и способов обмена информацией между специалистами, занимающимися такими проблемами.

Для удовлетворения этой потребности в рамках программы ICAM была разработана методология моделирования IDEF (ICAM Definition), позволяющая исследовать структуру, параметры и характеристики производственно-технических и организационно-экономических систем. Общая методология IDEF состоит из трех частных методологий моделирования, основанных на графическом представлении систем:

а)      IDEF0 используется для создания функциональной модели, отображающей структуру и функции системы, а также потоки информации и материальных объектов, преобразуемые этими функциями;

б)      IDEF1 применяется для построения информационной модели, отображающей структуру и содержание информационных потоков, необходимых для поддержки функций системы;

в)      IDEF2 позволяет построить динамическую модель меняющихся во времени поведения функций, информации и ресурсов системы.

К настоящему времени наибольшее распространение и применение имеют методологии IDEF0 и IDEF1 (IDEF1X).

Statistica представляет собой интегрированную систему статистического анализа и обработки данных.

Statistica включает в себя следующие специализированные статистические модули: Основные статистики и таблицы, Непараметрическая статистика, Дисперсионный анализ, Множественная регрессия, Нелинейное оценивание, Анализ временных рядов и прогнозирование, Кластерный анализ, Факторный анализ, Дискриминантами функциональный анализ, Анализ длительностей жизни, Каноническая корреляция, Моделирование структурных уравнений и др. Несколько модулей объединены в группу Промышленная статистика: Контроль качества, Анализ процессов и Планирование эксперимента.

В совокупности эти и другие модули Statistica покрывают весь спектр современной статистической обработки. Целью данного курсового проекта является знакомство с основами информационных технологий в стандартизации и управлении качеством. В ходе работы рассматривается моделирование процесса «Производство солнечных батарей», статистический анализ процесса на основе информационных технологий, анализ процесса «Производство солнечных батарей», разработка IDEF0 модели процесса, построение диаграммы Исикавы, оценка описательных статистик, проверка соответствия распределения параметров процесса нормальному закону распределения, анализ стабильности процесса, анализ пригодности и воспроизводимости процесса.

1. Программный комплекс AllFusion Process Modeler

Process Modeler 7 или как он ранее назывался BPwin - мощный программный продукт с помощью которого можно проводить моделирование, анализ, описание и последующую оптимизацию бизнес-процессов. С помощью BPwin можно создавать графические модели бизнес-процессов. Графическое изображение схемы выполнения работ, организации документооборота, обмена различными видами информации позволяет визуализировать существующую модель организации бизнеса. Это дает возможность использовать передовые инженерные технологии для решения задач управления организацией.

С помощью BPwin (AllFusion Process Modeler 7) можно организовать подробное документирование всех важных аспектов бизнес-процессов т.е. необходимых действий, способов их осуществления и контроля за ними, необходимыми для этого ресурсами и впоследствии визуализировать полученную информацию. BPwin позволяет повысить эффективность ИТ-решений в бизнесе, проектировщики и аналитики бизнес-моделей получают возможность найти оптимальное соотношение между бизнес-требованиями, корпоративными инициативами, процессами информационной архитектуры и проектированием приложений. С помощью BPwin можно увидеть полную картину организации деятельности предприятия: от количества работы в небольших подразделениях предприятия до сложных функций организации предприятия.

.1 Анализ процесса

Солнечная батарея - полупроводниковый фотоэлектрический генератор, непосредственно преобразующий энергию солнечной радиации в электрическую. Действие солнечных элементов основано на использовании явления внутреннего фотоэффекта.

Энергетические характеристики солнечных батарей определяются полупроводниковым материалом, конструктивными (структурными) особенностями солнечных элементов, количеством элементов в батарее. Самый распространенный материал для солнечных элементов - кремний. Наиболее высокий коэффициент полезного действия получен в солнечных элементах из кремния со структурой, имеющей электронно-дырочный переход (15% при освещении в земных условиях).

Конструктивно солнечные батареи обычно выполняют в виде плоской панели из солнечных элементов, защищенных прозрачными покрытиями. Число солнечных элементов в батарее может достигать нескольких сотен тысяч, площадь панели - десятков квадратных метров, ток солнечной батареи - сотен ампер, напряжение - десятков вольт, генерируемая мощность - нескольких десятков киловольт (в космических условиях). Достоинства солнечных батарей - их простота, надёжность и долговечность, малая масса и миниатюрность солнечных элементов, генерирование энергии без загрязнения окружающей среды; основной недостаток, ограничивающий развитие солнечной фотоэнергетики, - их пока ещё высокая стоимость.

 Главное применение солнечным батареям нашли в космонавтике <#"896747.files/image001.jpg">

Рисунок 1.1 - Диаграмма А - 0

Разложим диаграмму А-0 на основные подфункции посредством создания дочерней диаграммы. Дочерняя диаграмма, создаваемая при декомпозиции, охватывает ту же область, что и родительский блок, но описывает ее более подробно. Дочерняя диаграмма представлена на рисунке 1.2.

Рисунок 1.2 - Диаграмма А0

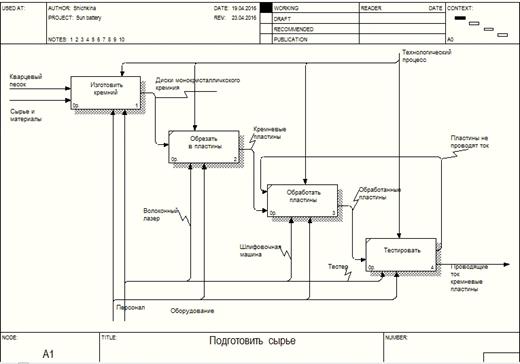

Разложим блок «Подготовить сырье» на основные подфункции путем создания дочерней диаграммы. Дочерняя диаграмма данного блока представлена на рисунке 1.3.

Рисунок 1.3 - Диаграмма А1

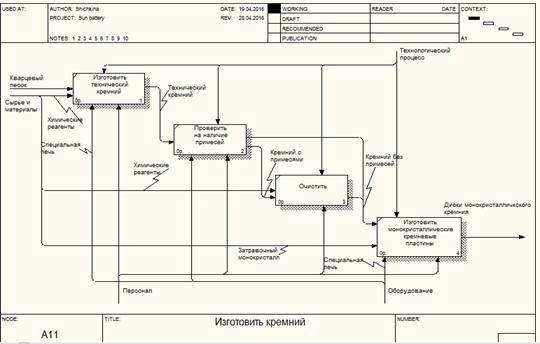

Разложим блок «Изготовить кремний» на основные подфункции путем создания дочерней диаграммы. Дочерняя диаграмма данного блока представлена на рисунке 1.4.

Рисунок 1.4 - Диаграмма А11

Разложим блок «Спаять в блоки» на основные подфункции путем создания дочерней диаграммы. Дочерняя диаграмма данного блока представлена на рисунке 1.5

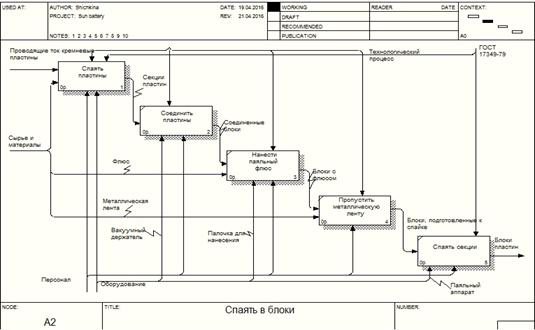

Рисунок 1.5 - Диаграмма А2

Разложим блок «Спаять пластины» на основные подфункции путем создания дочерней диаграммы. Дочерняя диаграмма данного блока представлена на рисунке 1.6.

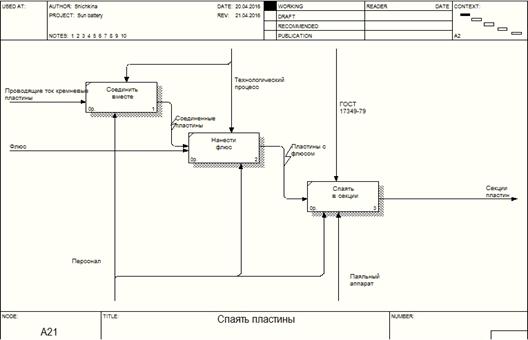

Рисунок 1.6 - Диаграмма А21

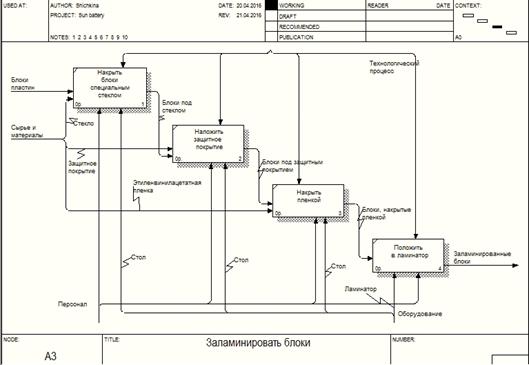

Разложим блок «Заламинировать блоки» на основные подфункции путем создания дочерней диаграммы. Дочерняя диаграмма данного блока представлена на рисунке 1.7.

Рисунок 1.7 - Диаграмма А3

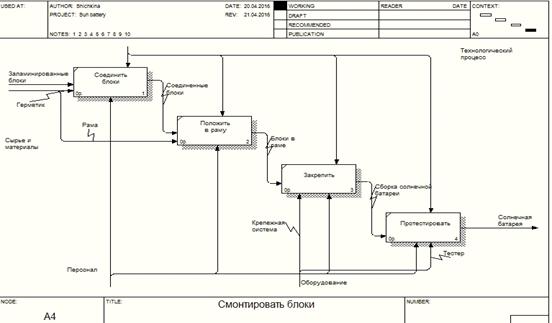

Разложим блок «Смонтировать блоки» на основные подфункции путем создания дочерней диаграммы. Дочерняя диаграмма представлена на рисунке 1.8.

Рисунок 1.8 - Диаграмма А4

1.3 Построение диаграммы Исикавы

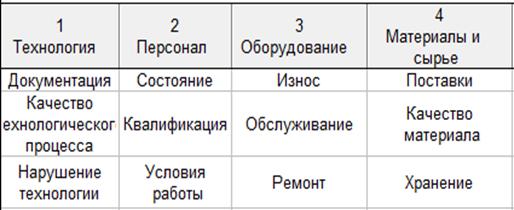

Для улучшения производства солнечных батарей необходимо изучить факторы, влияющие на процедуру их изготовления. Для этого в программном модуле Statistica построим диаграмму Исикавы. Создадим в системе Statistica электронную таблицу с исходными данными. Таблица с исходными данными представлена на рисунке 1.9.

Для построения диаграммы Исикавы необходимо использовать модуль анализа процессов: меню «Statistics»®«Industrial Statistics & Six sigma»®«Process Analysis». Первоначальный вид диаграммы Исикавы представлен на рисунке 1.10.

Рисунок 1.10 - Первоначальная диаграмма Исикавы

компьютеризация производство моделирование информационный

Отобразим наименование процесса. В результате диаграмма примет вид, представленный на рисунке 1.11.

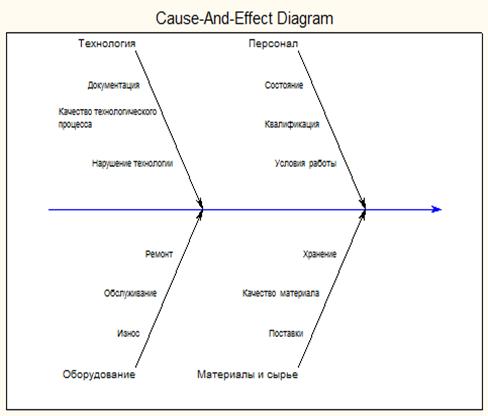

Рисунок 1.11 - Диаграмма Исикавы с наименованием процесса

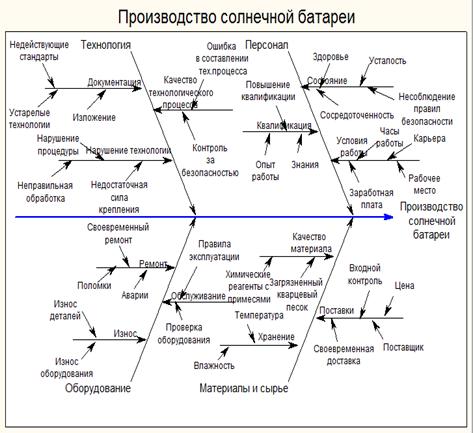

С помощью возможностей программы, отобразим на диаграмме необходимые стрелки, а так же причины третьего уровня. Окончательный вид диаграммы Исикавы представлен на рисунке 1.12.

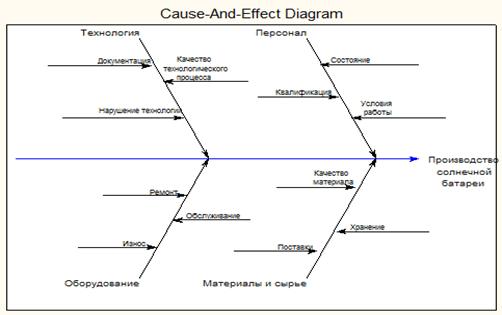

Рисунок 1.12 - Окончательная диаграмма Исикавы

2. Программный комплекс Statistica

Statistica представляет собой интегрированную систему статистического анализа и обработки данных.

Она состоит из следующих основных компонент, которые объединены в рамках одной системы:

а)      электронных таблиц для ввода и задания исходных данных, а также специальных таблиц для вывода численных результатов анализа;

б)      мощной графической системы для визуализации данных и результатов статистического анализа;

в)      набора специализированных статистических модулей, в которых собраны группы логически связанных между собой статистических процедур;

г)       специального инструментария для подготовки отчётов;

д)      встроенных языков программирования SCL (Statistica Command Language) и Statistica BASIC, которые позволяют пользователю расширить стандартные возможности системы.

Процедуры системы Statistica имеют высокую скорость и точность вычислений. Гибкая и мощная технология доступа к данным позволяет эффективно работать как с таблицами данных на локальном диске, так и с удаленными хранилищами данных.

.1 Оценка описательных статистик. Построение и анализ гистограммы

Создадим в системе Statistica электронную таблицу с исходными данными. Исходные данные представлены в приложении А.

Вычислим основные описательные статистики. Статистические характеристики результатов измерений представлены в соответствии с рисунком 2.1.

Рисунок 2.1 - Описательные статистики результатов измерений

Согласно полученным результатам:

а)      MEAN = 120,0114 - выборочное среднее;

б)      MEDIAN = 120,045 - медиана выборки;

в)      SD = 0,404005 - среднеквадратическое отклонение;

г)       VALID_N = 100 - количество наблюдений (объем выборки);

д)      SUM = 12001,14 - сумма всех результатов наблюдений;

е)       MIN = 119,2 - минимальное наблюдение в выборке;

ж)      MAX = 120,92 - максимальное наблюдение в выборке;

з)       25th% = 119,705 - значение, ниже которого располагается 25% выборочных данных (так как у нас объем выборки равен 100, то это число будет соответствовать наблюдению номер 25, если наблюдения отсортировать по возрастанию);

и)      75th% = 120,3 - значение, ниже которого располагается 75% выборочных данных (так как у нас объем выборки равен 100, то это число будет соответствовать наблюдению номер 75, если наблюдения отсортировать по возрастанию).

Далее воспользуемся модулем «Basic Statistics/Tables» (основные статистики и таблицы). Выполнив ряд определенных действий, получили электронную таблицу с результатами вычисления описательных статистик (рисунок 2.2).

Рисунок 2.2 - Результаты вычисления описательных статистик

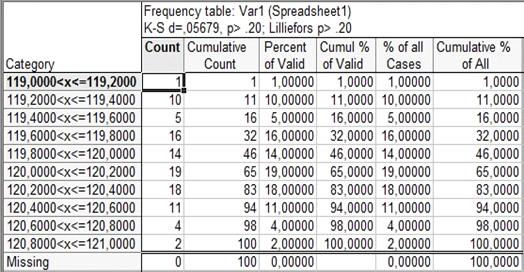

Для выявления закономерности варьирования изучаемого признака воспользуемся группировкой. Для количества измерений, равных 100, рекомендуется выбирать 10…12 классов. Результаты группировки приведены в соответствии с рисунком 2.3.

Рисунок 2.3 - Результаты группировки

В этой таблице:

а)      Count - количество значений, попавших в данный интервал;

б)      Cumulative Count - количество значений с накоплением;

в)      Percent of Valid - процент попавших в интервал значений;

г)       Сomul % of Valid - процент попавших в интервал значений с накоплением;

д)      % of all Cases - процент значений попавших в интервал от общего количества;

е)       Cumulative % of All - процент значений попавших в интервал от общего количества с накоплением;

ж)      Expected Count - ожидаемое количество значений, попавших в интервал;

з)       Cumulative Expected - ожидаемое количество значений, попавших в интервал с накоплением;

и)      Percent Expected - ожидаемый процент попавших в интервал значений.

к)      Cumulative % Expected - ожидаемый процент попавших в интервал значений с накоплением.

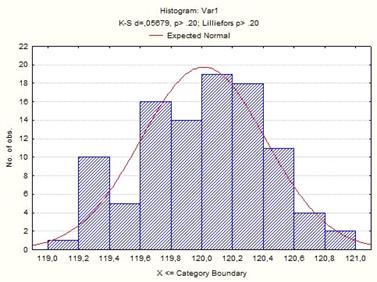

Представим распределение результатов измерений на гистограмме (рисунок 2.4).
